本文大纲：

ams是做什么的
asm使用

1.ASM是做什么的？

简单来说，asm是用来进行字节码插桩的。什么是字节码插桩？字节码插桩就是修改节码文件（.class）. 如同 gson框架是用来做操json数据结构的，那么asm框架就是用来操作.class文件结构的。

那么这有什么用处呢？

这个是一个很强大而且很高级的功能。我们可能知道反射hook技术，aspectJ技术，动态代理技术，我们一一来看他们的特点：

反射hook: 在运行时通过反射某些属性或方法来修改原有流程。局限性：需要能够找到合适的hook点。
aspectJ:通过添加注解的方式在运行时或编译时进行插入代码逻辑。局限：需要添加注解，有一些侵入性。
动态代理：在运行时代理一切实现某个接口的类，并在方法中可以添加自己的代码逻辑。局限：只能代理接口，并且只能修改接口声明的方法。

那么现在假如我们有这样一个需求，在每个方法中记录方法的执行时间。代码如下：

public class InjectTest {
    public static void main(String arg[]) {
    }
     public void sayGo(){
        System.out.println("大家好aaaaaaaaaaaa");
    }
}

方案一：可以使用aspectJ,定义一个注解，并在注解处理器中写入记录时间的逻辑。然后将注解放到方法上。的确，在我们了解字节码插桩之前，这也许是最好的方法。
方案二：使用asm字节码插桩。首先获取编译后的InjectTest.class文件，进行分析，在每个方法时中加入记录时间的逻辑，然后重新生成新的InjectTest.class文件。

可以发现，使用字节码插桩这种方式，在编译成class文件之前的逻辑我们不用考虑也不用修改，仅仅对class文件进行了修改，假如某天要去掉这个功能，那么我们直接注释掉插桩代码就ok了，而使用AspectJ方式要手动去掉注解。

还有很多场景能用到字节码插桩，比如第三方库的修改，尤其是当你无法拿到源码只能拿到字节码的时候。还有android4.4一下热修复时 CLASS_ISPREVERIFIED的问题 https://mp.weixin.qq.com/s?__biz=MzI1MTA1MzM2Nw==&mid=400118620&idx=1&sn=b4fdd5055731290eef12ad0d17f39d4a。总之，字节码插桩不仅是一个逼格很高的技术，还是一个十分实用的技术。

2.字节码插桩框架ASM的使用：

本次我们来完成一个字节码插桩的测试，目标就是对下面一段代码在每个方法中插入计算方法执行时间的逻辑：

public class InjectTest {
    public static void main(String arg[]) {
        System.out.println("今晚上山打老虎");
        try {
            Thread.sleep(2000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
    }

    public void sayGo(){
        System.out.println("大家好aaaaaaaaaaaa");
    }
}

2.1.准备工作：

①准备待插桩的class

因为asm操作的class文件，所以先将.java编译成.class

命令行执行命令： javac -encoding UTF-8 InjectTest.java

此时生成 D:\projects\DragonForest\ASMStudy\app\src\test\java\com\example\asmstudy\InjectTest.class

②引入asm依赖：

在AS中引入ASM

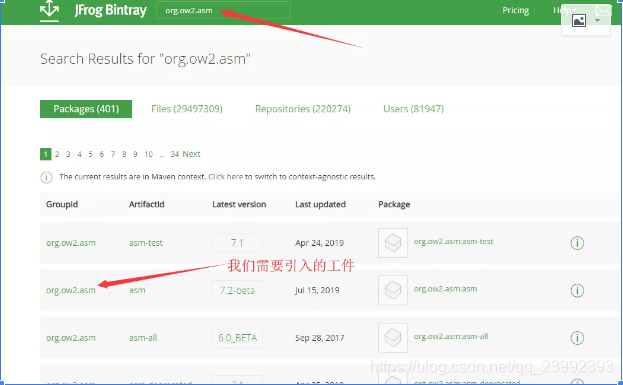

ASM可以直接从 jcenter()仓库中引入，所以我们可以进入:https://bintray.com/进行搜索

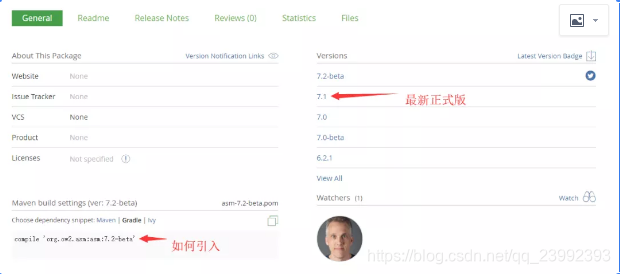

点击图中标注的工件进入，可以看到最新的正式版本为：7.1。

因此，我们可以在AS中加入：

同时，需要注意的是：我们使用 testImplementation引入，这表示我们只能在Java的单元测试中使用这个框架，对我们Android中的依赖关系没有任何影响。

AS中使用gradle的Android工程会自动创建Java单元测试与Android单元测试。测试代码分别在test与androidTest。

2.2.使用asm框架，执行插桩。

在此之前，先来介绍ASM框架中几个重要的类和方法：

ClassReader 类

这个类会将 .class 文件读入到 ClassReader 中的字节数组中，它的 accept 方法接受一个 ClassVisitor 实现类，并按照顺序调用 ClassVisitor 中的方法

ClassWriter 类

ClassWriter 是一个 ClassVisitor 的子类，是和 ClassReader 对应的类，ClassReader 是将 .class 文件读入到一个字节数组中，ClassWriter 是将修改后的类的字节码内容以字节数组的形式输出。

ClassVisitor 抽象类

void visit(int version, int access, String name, String signature, String superName, String[] interfaces) 该方法是当扫描类时第一个调用的方法，主要用于类声明使用。下面是对方法中各个参数的示意：visit( 类版本 , 修饰符 , 类名 , 泛型信息 , 继承的父类 , 实现的接口)
AnnotationVisitor visitAnnotation(String desc, boolean visible) 该方法是当扫描器扫描到类注解声明时进行调用。下面是对方法中各个参数的示意：visitAnnotation(注解类型 , 注解是否可以在 JVM 中可见)。
FieldVisitor visitField(int access, String name, String desc, String signature, Object value)该方法是当扫描器扫描到类中字段时进行调用。下面是对方法中各个参数的示意：visitField(修饰符 , 字段名 , 字段类型 , 泛型描述 , 默认值)
MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) 该方法是当扫描器扫描到类的方法时进行调用。下面是对方法中各个参数的示意：visitMethod(修饰符 , 方法名 , 方法签名 , 泛型信息 , 抛出的异常)
void visitEnd() 该方法是当扫描器完成类扫描时才会调用，如果想在类中追加某些方法

MethodVisitor & AdviceAdapter

MethodVisitor 是一个抽象类，当 ASM 的 ClassReader 读取到 Method 时就转入 MethodVisitor 接口处理。

AdviceAdapter 是 MethodVisitor 的子类，使用 AdviceAdapter 可以更方便的修改方法的字节码。其中比较重要的几个方法如下：

void visitCode()：表示 ASM 开始扫描这个方法
void onMethodEnter()：进入这个方法
void onMethodExit()：即将从这个方法出去
void onVisitEnd()：表示方法扫码完毕

FieldVisitor 抽象类

FieldVisitor 是一个抽象类，当 ASM 的 ClassReader 读取到 Field 时就转入 FieldVisitor 接口处理。和分析 MethodVisitor 的方法一样，也可以查看源码注释进行学习，这里不再详细介绍

ASM 操作流程

需要创建一个 ClassReader 对象，将 .class 文件的内容读入到一个字节数组中
然后需要一个 ClassWriter 的对象将操作之后的字节码的字节数组回写
需要事件过滤器 ClassVisitor。在调用 ClassVisitor 的某些方法时会产生一个新的 XXXVisitor 对象，当我们需要修改对应的内容时只要实现自己的 XXXVisitor 并返回就可以了

接下来进行编码：

首先在android 项目的 test 下创建 AsmUtil类：

/**
         * 1、准备待分析的class
         */
        FileInputStream fis = new FileInputStream
                ("xxxxx/test/java/InjectTest.class");

        /**
         * 2、执行分析与插桩
         */
        //class字节码的读取与分析引擎
        ClassReader cr = new ClassReader(fis);
        // 写出器 COMPUTE_FRAMES 自动计算所有的内容，后续操作更简单
        ClassWriter cw = new ClassWriter(ClassWriter.COMPUTE_FRAMES);
        //分析，处理结果写入cw EXPAND_FRAMES：栈图以扩展格式进行访问
        cr.accept(new ClassAdapterVisitor(cw), ClassReader.EXPAND_FRAMES);


        /**
         * 3、获得结果并输出
         */
        byte[] newClassBytes = cw.toByteArray();
        File file = new File("xxx/test/java2/");
        file.mkdirs();

        FileOutputStream fos = new FileOutputStream
                ("xxx/test/java2/InjectTest.class");
        fos.write(newClassBytes);

        fos.close();

重点在于第2步，把class数据交给 ClassReader，然后进行分析，类似于XML解析，分析结果会以事件驱动的形式告知给accept的第一个参数 ClassAdapterVisitor。

public class ClassAdapterVisitor extends ClassVisitor {

        public ClassAdapterVisitor(ClassVisitor cv) {
            super(Opcodes.ASM7, cv);
        }

        @Override
        public MethodVisitor visitMethod(int access, String name, String desc, String signature,
                                         String[] exceptions) {
            System.out.println("方法:" + name + " 签名:" + desc);

            MethodVisitor mv = super.visitMethod(access, name, desc, signature,
                    exceptions);
            return new MethodAdapterVisitor(api,mv, access, name, desc);
        }
}

分析结果通过 ClassAdapterVisitor获得，一个类中会存在方法、注解、属性等，因此 ClassReader会将调用 ClassAdapterVisitor中对应的 visitMethod、 visitAnnotation、 visitField这些 visitXX方法。

我们的目的是进行函数插桩，因此重写 visitMethod方法，在这个方法中我们返回一个 MethodVisitor方法分析器对象。一个方法的参数、注解以及方法体需要在 MethodVisitor中进行分析与处理

package com.enjoy.asminject.example;

import com.enjoy.asminject.ASMTest;

import org.objectweb.asm.AnnotationVisitor;
import org.objectweb.asm.MethodVisitor;
import org.objectweb.asm.Type;
import org.objectweb.asm.commons.AdviceAdapter;
import org.objectweb.asm.commons.Method;

/**
 * AdviceAdapter: 子类
 * 对methodVisitor进行了扩展， 能让我们更加轻松的进行方法分析
 */
public class MethodAdapterVisitor extends AdviceAdapter {

    // 是否需要插桩
    private boolean inject;

    protected MethodAdapterVisitor(int api, MethodVisitor methodVisitor, int access, String name, String descriptor) {
        super(api, methodVisitor, access, name, descriptor);
    }


    /**
     * 分析方法上面的注解
     * <p>
     * 判断当前这个方法是不是使用了injecttime，如果使用了，我们就需要对这个方法插桩
     * 没使用，就不管了。
     *
     * @param desc
     * @param visible
     * @return
     */
    @Override
    public AnnotationVisitor visitAnnotation(String desc, boolean visible) {
        // 如果方法加上了ASMTest.class的注解，才会执行插桩
        if (Type.getDescriptor(ASMTest.class).equals(desc)) {
            System.out.println(desc);
            inject = true;
        }
        return super.visitAnnotation(desc, visible);
    }
    // 记录开始时间 定义成全局变量以便在后面执行加减法的时候可以方便获取到
    private int start;

    /**
     * 在方法开始时插入代码：
     * long start = System.currentTimeMillis();
     */
    @Override
    protected void onMethodEnter() {
        super.onMethodEnter();
        if (inject) {
            //执行完了怎么办？记录到本地变量中
            invokeStatic(Type.getType("Ljava/lang/System;"),
                    new Method("currentTimeMillis", "()J"));

            start = newLocal(Type.LONG_TYPE); //创建本地 LONG类型变量
            //记录 方法执行结果给创建的本地变量
            storeLocal(start);
        }
    }

    /**
     * 在方法结束时插入代码：
     * long end = System.currentTimeMillis();
     * System.out.println("方法耗时："+(end-start));
     */
    @Override
    protected void onMethodExit(int opcode) {
        super.onMethodExit(opcode);
        if (inject){
            invokeStatic(Type.getType("Ljava/lang/System;"),
                    new Method("currentTimeMillis", "()J"));
            int end = newLocal(Type.LONG_TYPE);
            storeLocal(end);

            getStatic(Type.getType("Ljava/lang/System;"),"out",Type.getType("Ljava/io" +
                    "/PrintStream;"));

            //分配内存 并dup压入栈顶让下面的INVOKESPECIAL 知道执行谁的构造方法创建StringBuilder
            newInstance(Type.getType("Ljava/lang/StringBuilder;"));
            dup();
            invokeConstructor(Type.getType("Ljava/lang/StringBuilder;"),new Method("<init>","()V"));


            visitLdcInsn("execute:");
            invokeVirtual(Type.getType("Ljava/lang/StringBuilder;"),new Method("append","(Ljava/lang/String;)Ljava/lang/StringBuilder;"));

            //减法
            loadLocal(end);
            loadLocal(start);
            math(SUB,Type.LONG_TYPE);


            invokeVirtual(Type.getType("Ljava/lang/StringBuilder;"),new Method("append","(J)Ljava/lang/StringBuilder;"));
            invokeVirtual(Type.getType("Ljava/lang/StringBuilder;"),new Method("toString","()Ljava/lang/String;"));
            invokeVirtual(Type.getType("Ljava/io/PrintStream;"),new Method("println","(Ljava/lang/String;)V"));

        }
    }
}

其中我还在visitAnnotation（）中判断了该方法是否有AmsTest注解，通过此来判断是否需要插桩。

看到这里，onMethodEnter() 和 onMethodExit() 里面的代码可能会看不懂。

其实onMethodEnter()就是插入了

long start = System.currentTimeMillis();

而 onMethodExit() 就是插入了

long end = System.currentTimeMillis();
System.out.println("方法耗时："+(end-start));

只不过这些java代码是翻译成汇编指令的形式了。

现在我们查看一下汇编指令。

首先安装 ASM Bytecode Viewer插件：

然后我们写好一个记录时间的代码，如下：

public void sayHello(){
    long start = System.currentTimeMillis();
    System.out.println("大家好");
    long end = System.currentTimeMillis();
    System.out.println("方法耗时："+(end-start));
}

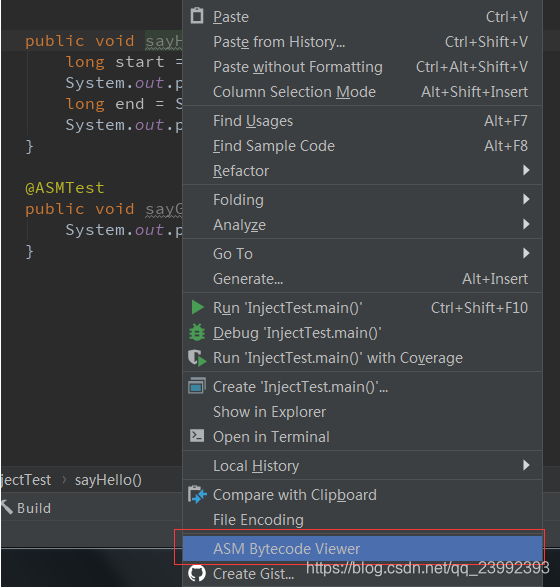

查看他的汇编指令，右键--ASM ByteCode Viewer:

右侧显示出汇编指令和对应的行号：

 // access flags 0x1
  public sayHello()V
   L0
    /**
     * long start = System.currentTimeMillis();对应的汇编指令
     */
    LINENUMBER 19 L0
    INVOKESTATIC java/lang/System.currentTimeMillis ()J
    LSTORE 1
   L1
    LINENUMBER 20 L1
    GETSTATIC java/lang/System.out : Ljava/io/PrintStream;
    LDC "\u5927\u5bb6\u597d"
    INVOKEVIRTUAL java/io/PrintStream.println (Ljava/lang/String;)V
   L2
   /**
     * long end= System.currentTimeMillis();
     * System.out.println("方法耗时："+(end-start));对应的汇编指令
     */
    LINENUMBER 21 L2
    INVOKESTATIC java/lang/System.currentTimeMillis ()J
    LSTORE 3
   L3
    LINENUMBER 22 L3
    GETSTATIC java/lang/System.out : Ljava/io/PrintStream;
    NEW java/lang/StringBuilder
    DUP
    INVOKESPECIAL java/lang/StringBuilder.<init> ()V
    LDC "\u65b9\u6cd5\u8017\u65f6\uff1a"
    INVOKEVIRTUAL java/lang/StringBuilder.append (Ljava/lang/String;)Ljava/lang/StringBuilder;
    LLOAD 3
    LLOAD 1
    LSUB
    INVOKEVIRTUAL java/lang/StringBuilder.append (J)Ljava/lang/StringBuilder;
    INVOKEVIRTUAL java/lang/StringBuilder.toString ()Ljava/lang/String;
    INVOKEVIRTUAL java/io/PrintStream.println (Ljava/lang/String;)V
   L4
    LINENUMBER 23 L4
    RETURN
   L5
    LOCALVARIABLE this Lcom/example/asmstudy/InjectTest; L0 L5 0
    LOCALVARIABLE start J L1 L5 1
    LOCALVARIABLE end J L3 L5 3
    MAXSTACK = 6
    MAXLOCALS = 5
}

再去找onMethodEnter() 和 onMethodExit() 中的代码，他们是对应的。其中的每个指令的具体含义，可以去参考jvm中文指令手册。

值得注意的是

1.对象的类型的Type 前面需要加L，比如 ‘java/lang/StringBuilder’ ,它的type是 ‘Ljava/lang/StringBuilder’

2.Type 后面必须加 ‘;’,不然编译出来的class会报错。

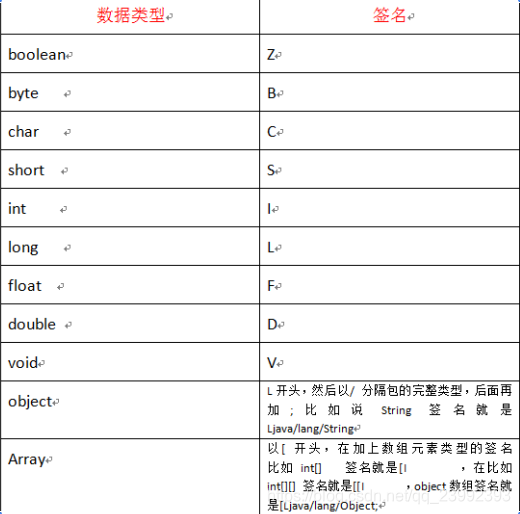

关于java类型签名，可以参考一下下表：

然后在单元测试中加入插桩的代码：

public class ExampleUnitTest {
    @Test
    public void addition_isCorrect() {
        assertEquals(4, 2 + 2);
    }

    @Test
    public void testASM(){
        AsmUtil asmUtil=new AsmUtil();
        asmUtil.inject();
    }
}

一顿操作之后，查看生成的class,已经成功插入了。

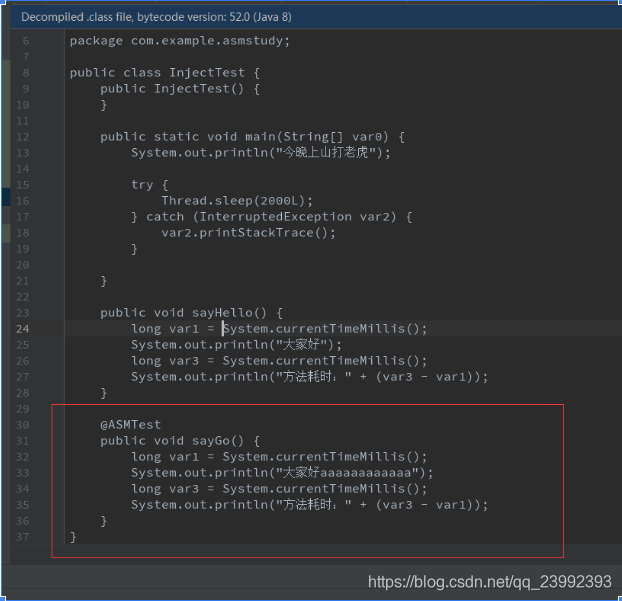

查看编译生成的InjectTest.class:
