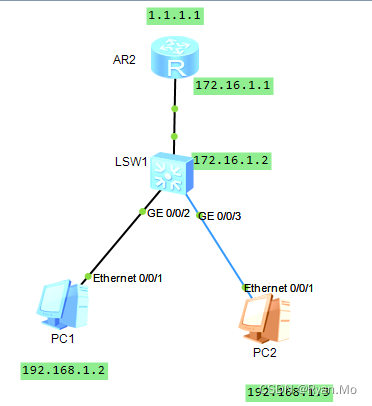

三层交换机与路由互联配置（华为设备）

#三层交换机与路由器配置配置

#三层交换机与路由器配置配置

路由器配置
#进入系统视图
<Huawei>system-view
#关闭系统提示信息
[Huawei]undo info-center enable
#配置一个环回口
[Huawei]int LoopBack 0
#配置IP地址 与 掩码
[Huawei-LoopBack0]ip address 1.1.1.1 32
#配置 端口 g0/0/0 IP地址
[Huawei-LoopBack0]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.1.1 30
[Huawei-GigabitEthernet0/0/0]quit
#添加回程路由 172.16.1.2为回程路由下一跳三层交换机地址
[Huawei]ip route-static 192.168.1.0 255.255.255.0 172.16.1.2

三成交换配置
#进入系统视图
<Huawei>system-view
#关闭系统提示信息
[Huawei]undo info-center enable
#进入 vlan 1 并配置IP地址
[Huawei]int vlan 1
[Huawei-Vlanif1]ip add 192.168.1.1 24
[Huawei-Vlanif1]quit
#创建vlan 2
[Huawei]vlan 2
[Huawei-vlan2]quit
#配置端口1 类型并  加入vlan 2
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 2
[Huawei-GigabitEthernet0/0/1]quit
#配置vlan 2 IP地址
[Huawei]int vlan 2
[Huawei-Vlanif2]ip add 172.16.1.2 30
[Huawei-Vlanif2]quit
#配置交换机缺省路由 0.0.0.0 0.0.0.0 代表所有的地址 。
#路由器地址为172.168.1.1  为三层交换机的下一跳地址
[Huawei]ip route-static 0.0.0.0 0.0.0.0  172.16.1.1
