ADC或DAC中的LSB

概述

有朋友问我电子测量中分辨率的问题

分辨率(Resolution)与LSB是本质上是相同的,是描述一件事情的两个角度

一般的数字电路教材中都有

LSB是Least Sigificant Bit的缩写,即最低有效位

计算ADC或DAC的LSB时,经常会用到以下两者之一:

  • Vref ( the voltage reference ) 参考电压
  • FS ( the full scale ) 满量程

对于ADC而言,LSB是ADC能识别(或转换出)的最小刻度

对于DAC而言,LSB是DAC的最小输出


以ADC为例

一颗8位的ADC,其具有2的8次方,即256个刻度

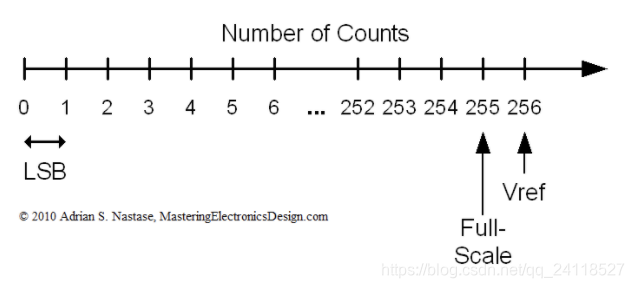

如下图所示,Vref与FS都标注得很清楚了

LSB

一个刻度(count)就是1个LSB

LSB可以这样计算:

上式中N表示位数

FS

FS与Vref之间相差1个LSB,即

值得注意的是,ADC永远无法达到Vref,其最多只能达到FS,距离Vref还有1个LSB

当然也有一些书中对于Vref和FS不加明确的区分
