功能简介

MSTP是在STP的基础上发展而来的，用于在局域网中消除数据链路层的物理环路。作为一种二层管理协议，MSTP通过选择性地阻塞网络中的冗余链路来消除二层环路，将环路网络结构修剪成无环路的树型网络结构，从而防止报文在环路网络中不断增生和无限循环，避免设备由于重复接收相同报文而造成报文处理能力的下降；同时，它还具备链路备份的功能。与STP相比，MSTP可以实现网络拓扑的快速收敛，也能使不同VLAN的流量沿各自的路径转发，从而为冗余链路提供了更好的负载分担机制。

VRRP用来为网关设备提供冗余备份。VRRP将可以承担网关功能的一组设备加入到备份组中，形成一台虚拟路由器，局域网内的主机将此虚拟路由器设置为缺省网关。VRRP根据优先级从备份组中选举出一台网关设备作为Master，负责转发局域网内主机与外部通信的流量，其他网关设备作为Backup。当Master出现故障后，VRRP重新选举新的Master，保证流量转发不会中断。

MSTP+VRRP双核心方案，可实现双核心设备平均负载流量，同时有一台核心故障掉线时，另外一台核心也可以承担整个网络，提高网络可靠性。

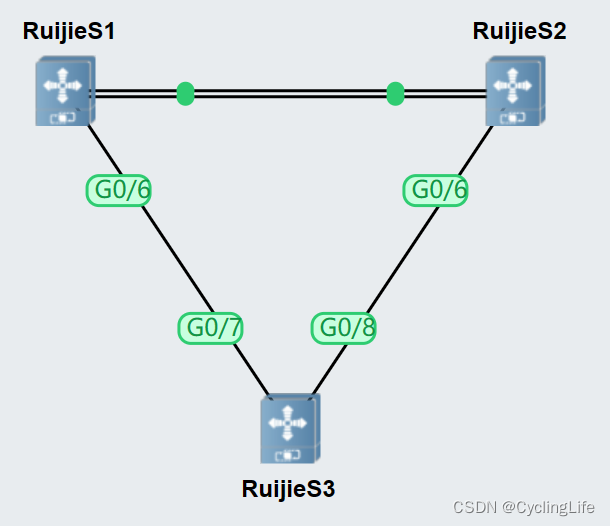

拓扑连接

配置方法

核心交换机1配置：（RuijieS1）
//建立VLAN
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan range 10,20,30,40,50,100
Ruijie(config-vlan-range)#exit
Ruijie(config)#

//进入SVI接口配置地址
Ruijie(config)#interface VLAN 10
Ruijie(config-if-VLAN 10)#ip address 192.1.10.252 24
Ruijie(config-if-VLAN 10)# interface VLAN 20
Ruijie(config-if-VLAN 20)#ip address 192.1.20.252 24
Ruijie(config-if-VLAN 20)# interface VLAN 30
Ruijie(config-if-VLAN 30)#ip address 192.1.30.252 24
Ruijie(config-if-VLAN 30)# interface VLAN 40
Ruijie(config-if-VLAN 40)#ip address 192.1.40.252 24
Ruijie(config-if-VLAN 40)# interface VLAN 50
Ruijie(config-if-VLAN 50)#ip address 192.1.50.252 24
Ruijie(config-if-VLAN 50)# interface VLAN 100
Ruijie(config-if-VLAN 100)#ip address 192.1.100.252 24
Ruijie(config-if-VLAN 100)#exit
Ruijie(config)#

//与其他交换机互联端口设为Trunk，核心之间互联配置端口聚合：
Ruijie(config)#interface gigabitEthernet 0/6
Ruijie(config-if-GigabitEthernet 0/6)#switchport mode trunk
Ruijie(config-if-GigabitEthernet 0/6)#exit
Ruijie(config)#interface range gigabitEthernet 0/7-8
Ruijie(config-if-range)#port-group 1 mode active
Ruijie(config-if-range)#exit
Ruijie(config)#interface aggregatePort 1
Ruijie(config-if-AggregatePort 1)#switchport mode trunk
Ruijie(config-if-AggregatePort 1)#exit
Ruijie(config)#

//配置MSTP：
Ruijie(config)#spanning-tree mode mstp
Ruijie(config)#spanning-tree mst configuration
Ruijie(config-mst)#instance 1 vlan 10,20,30
Ruijie(config-mst)#instance 2 vlan 40,50,100
Ruijie(config-mst)#revision 1
Ruijie(config-mst)#name test
Ruijie(config-mst)#exit
Ruijie(config)#spanning-tree mst 1 priority 4096
Ruijie(config)#spanning-tree mst 2 priority 8192
Ruijie(config)#spanning-tree
Ruijie(config)#

//配置VRRP：
Ruijie(config)#interface VLAN 10
Ruijie(config-if-VLAN 10)#vrrp 10 ip 192.1.10.254
Ruijie(config-if-VLAN 10)#vrrp 10 priority 150
Ruijie(config-if-VLAN 10)# interface VLAN 20
Ruijie(config-if-VLAN 20)#vrrp 20 ip 192.1.20.254
Ruijie(config-if-VLAN 20)#vrrp 20 priority 150
Ruijie(config-if-VLAN 20)# interface VLAN 30
Ruijie(config-if-VLAN 30)#vrrp 30 ip 192.1.30.254
Ruijie(config-if-VLAN 30)#vrrp 30 priority 150
Ruijie(config-if-VLAN 30)# interface VLAN 40
Ruijie(config-if-VLAN 40)#vrrp 40 ip 192.1.40.254
Ruijie(config-if-VLAN 40)#vrrp 40 priority 120
Ruijie(config-if-VLAN 40)# interface VLAN 50
Ruijie(config-if-VLAN 50)#vrrp 50 ip 192.1.50.254
Ruijie(config-if-VLAN 50)#vrrp 50 priority 120
Ruijie(config-if-VLAN 50)# interface VLAN 100
Ruijie(config-if-VLAN 100)#vrrp 100 ip 192.1.100.254
Ruijie(config-if-VLAN 100)#vrrp 100 priority 120
Ruijie(config-if-VLAN 10)#end
Ruijie#write


核心交换机1配置完成

核心交换机2配置：（RuijieS2）
//建立VLAN
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan range 10,20,30,40,50,100
Ruijie(config-vlan-range)#exit
Ruijie(config)#

//进入SVI接口配置地址
Ruijie(config)#interface VLAN 10
Ruijie(config-if-VLAN 10)#ip address 192.1.10.253 24
Ruijie(config-if-VLAN 10)# interface VLAN 20
Ruijie(config-if-VLAN 20)#ip address 192.1.20.253 24
Ruijie(config-if-VLAN 20)# interface VLAN 30
Ruijie(config-if-VLAN 30)#ip address 192.1.30.253 24
Ruijie(config-if-VLAN 30)# interface VLAN 40
Ruijie(config-if-VLAN 40)#ip address 192.1.40.253 24
Ruijie(config-if-VLAN 40)# interface VLAN 50
Ruijie(config-if-VLAN 50)#ip address 192.1.50.253 24
Ruijie(config-if-VLAN 50)# interface VLAN 100
Ruijie(config-if-VLAN 100)#ip address 192.1.100.253 24
Ruijie(config-if-VLAN 100)#exit
Ruijie(config)#

//与其他交换机互联端口设为Trunk，核心之间互联配置端口聚合：
Ruijie(config)#interface gigabitEthernet 0/6
Ruijie(config-if-GigabitEthernet 0/6)#switchport mode trunk
Ruijie(config-if-GigabitEthernet 0/6)#exit
Ruijie(config)#interface range gigabitEthernet 0/7-8
Ruijie(config-if-range)#port-group 1 mode active
Ruijie(config-if-range)#exit
Ruijie(config)#interface aggregatePort 1
Ruijie(config-if-AggregatePort 1)#switchport mode trunk
Ruijie(config-if-AggregatePort 1)#exit
Ruijie(config)#

//配置MSTP：
Ruijie(config)#spanning-tree mode mstp
Ruijie(config)#spanning-tree mst configuration
Ruijie(config-mst)#instance 1 vlan 10,20,30
Ruijie(config-mst)#instance 2 vlan 40,50,100
Ruijie(config-mst)#revision 1
Ruijie(config-mst)#name test
Ruijie(config-mst)#exit
Ruijie(config)#spanning-tree mst 1 priority 8192
Ruijie(config)#spanning-tree mst 2 priority 4096
Ruijie(config)#spanning-tree
Ruijie(config)#

//配置VRRP：
Ruijie(config)#interface VLAN 10
Ruijie(config-if-VLAN 10)#vrrp 10 ip 192.1.10.254
Ruijie(config-if-VLAN 10)#vrrp 10 priority 120
Ruijie(config-if-VLAN 10)# interface VLAN 20
Ruijie(config-if-VLAN 20)#vrrp 20 ip 192.1.20.254
Ruijie(config-if-VLAN 20)#vrrp 20 priority 120
Ruijie(config-if-VLAN 20)# interface VLAN 30
Ruijie(config-if-VLAN 30)#vrrp 30 ip 192.1.30.254
Ruijie(config-if-VLAN 30)#vrrp 30 priority 120
Ruijie(config-if-VLAN 30)# interface VLAN 40
Ruijie(config-if-VLAN 40)#vrrp 40 ip 192.1.40.254
Ruijie(config-if-VLAN 40)#vrrp 40 priority 150
Ruijie(config-if-VLAN 40)# interface VLAN 50
Ruijie(config-if-VLAN 50)#vrrp 50 ip 192.1.50.254
Ruijie(config-if-VLAN 50)#vrrp 50 priority 150
Ruijie(config-if-VLAN 50)# interface VLAN 100
Ruijie(config-if-VLAN 100)#vrrp 100 ip 192.1.100.254
Ruijie(config-if-VLAN 100)#vrrp 100 priority 150
Ruijie(config-if-VLAN 10)#end
Ruijie#write


核心交换机2配置完成

接入交换机配置：（RuijieS3）

//建立VLAN:
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan range 10,20,30,40,50,100
Ruijie(config-vlan-range)#exit
Ruijie(config)#

//将VLAN划分到接口：
Ruijie(config)#interface gigabitEthernet 0/1
Ruijie(config-if-GigabitEthernet 0/1)#switchport access vlan 10
Ruijie(config-if-GigabitEthernet 0/1)#interface gigabitEthernet 0/2
Ruijie(config-if-GigabitEthernet 0/2)#switchport access vlan 20
Ruijie(config-if-GigabitEthernet 0/2)#interface gigabitEthernet 0/3
Ruijie(config-if-GigabitEthernet 0/3)#switchport access vlan 30
Ruijie(config-if-GigabitEthernet 0/3)#interface gigabitEthernet 0/4
Ruijie(config-if-GigabitEthernet 0/4)#switchport access vlan 40
Ruijie(config-if-GigabitEthernet 0/4)#interface gigabitEthernet 0/5
Ruijie(config-if-GigabitEthernet 0/5)#switchport access vlan 50

//与其他交换机互联端口设为Trunk：
Ruijie(config)#interface range gigabitEthernet 0/7-8
Ruijie(config-if-range)#switchport mode trunk
Ruijie(config-if-range)#exit
Ruijie(config)#

//配置MSTP：
Ruijie(config)#spanning-tree mode mstp
Ruijie(config)#spanning-tree mst configuration
Ruijie(config-mst)#instance 1 vlan 10,20,30
Ruijie(config-mst)#instance 2 vlan 40,50,100
Ruijie(config-mst)#revision 1
Ruijie(config-mst)#name test
Ruijie(config-mst)#exit
Ruijie(config)#spanning-tree
Ruijie(config)#

//接入终端接口配置BPDU保护和PortFast:
Ruijie(config)#interface range gigabitEthernet 0/1-5
Ruijie(config-if-range)#spanning-tree bpduguard enable
Ruijie(config-if-range)#spanning-tree portfast
Ruijie(config-if-range)#end
Ruijie#write

接入交换机配置完成
