【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）】

       人们生活水平不断提高，对私有财产的保护意识在不断的增强，因
而对防盗措施提出了新的要求。本设计就是为了满足预防盗窃等意外事
件的需要而设计的汽车防盗报警系统。
       目前市面上主要有压力触发式防盗报警器、开关电子防盗报警器和
压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器
都存在一些缺点。本系统采用了震动传感器，它的制作简单、成本低，
安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安
全可靠。这种防盗器安装隐蔽，不易被盗贼发现。并且通过振动传感器，
温度传感器和人体红外感应一起组成防盗报警系统。同时它的信号经过
单片机系统处理后方便和短信手机端机通信，便于多用户统一管理。
       本设计主要包括硬件和软件设计两个部分。硬件部分包括单片机控
制电路、GPS 定位系统、蜂鸣器报警电路、WIFI 无线传输，震动检测、
OLED 液晶显示、人体红外感应、按键设置部分组成。处理器采用 32
系列单片机 STM32F103C8T6。整个系统是在系统软件控制下工作的。
软件部分可以划分为以下几个模块：震动采集、按键设置、WIFI 无线
传输、GPS 定位、蜂鸣器报警等子程序。
关键词：STM32 单片机；GPS 定位；WIFI 无线；震动报警864/STM32版本

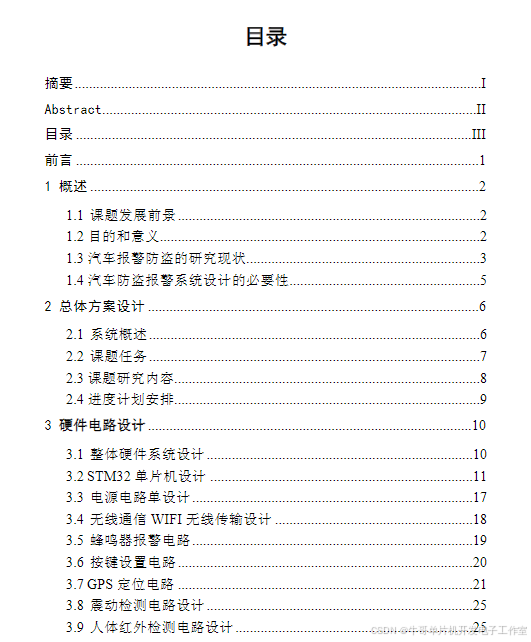

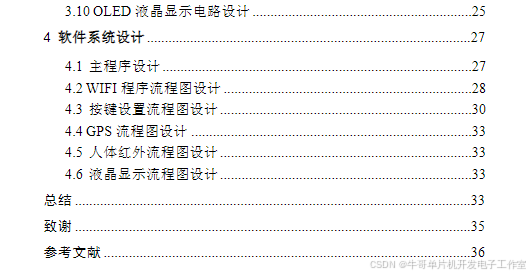

 整个实物设计过程：

【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-1】

基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-1

【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-2】

基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-2

【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-3】

基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-3

【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-4】

基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-4

【基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警  系统设计（实物+程序+原理图+其他资料）864-5】

基于STM32单片机WiFi远程汽车防盗报警器系统设计GPS感应震动报警 系统设计（实物+程序+原理图+其他资料）864-5

版本一 震动检测+SOS紧急求救+蜂鸣器报警+防盗模式+正常模式864-1

1.   SW-420震动传感器用来检测当前是否发生震动

2.   OLED液晶显示屏显示当前防盗开/关、是否震动

3.   按下第一个按键开启防盗再按下就是关闭防盗

4.   按下第二个按键：SOS紧急求救功能，蜂鸣器报警

5.   开启防盗模式后LED指示灯亮，震动传感器检测到震动蜂鸣器报警

       液晶显示“汽车图案”

版本二  WIFI无线传输控制+GPS定位+震动检测+SOS紧急求救

蜂鸣器报警+防盗模式+正常模式+3个指示灯864-2

1.   SW-420震动传感器用来检测当前是否发生震动

2.   GPS定位模块用来采集当前经纬度

4.   OLED液晶显示屏显示当前防盗开/关、经纬度 是否震动

5.   板子上3个LED指示灯分别表示：防盗模式开/关指示灯、

      GSM初始化完成指示灯、GPS初始化完成指示灯

6.   按下第一个按键开启防盗

7.   按下第二个按键关闭防盗

8.   开启防盗模式后震动传感器检测到震动蜂鸣器报警

       液晶显示“汽车图案”

13. 按下第三个按键：SOS紧急求救功能，蜂鸣器报警

              WIFI手机端EPS8266传输到手机端显示：

14. 手机端可以显示、震动状态、求助状态、经纬度，防盗开关

15. 手机端可以直接开启/关闭防盗模式

17. 检测到震动后，“震动”字体颜色变为红色进行提醒

18. 开启防盗模式后，检测到震动

      手机震动并且语音播报：请注意！汽车发生震动

19. 手机端收到紧急求助，手机震动并且语音播报：请注意发生紧急情况

版本三 GSM短信+GPS定位+震动检测+SOS紧急求救+蜂鸣器报警

防盗模式+正常模式+定位追踪+无线控制+3个指示灯864-3

1.   SW-420震动传感器用来检测当前是否发生震动

2.   GPS定位模块用来采集当前经纬度

3.   OLED液晶显示屏显示当前防盗开/关、经纬度 是否震动

4.   板子上3个LED指示灯分别表示：防盗模式开/关指示灯、

      GSM初始化完成指示灯、GPS初始化完成指示灯

5.   按下第一个按键修改接收短信号码，第二个：加 第三个：减

6.   单独按下第二个按键：开启/关闭防盗模式

7.   开启防盗模式震动传感器检测到震动蜂鸣器报警

       液晶显示“汽车图案”

       GSM发生短信：检测到汽车发生震动!获取到定位，

       定位地址为：经度：XXX.XXXXX,纬度：XX.XXXXX

8.   手机端也可以直接开启/关闭防盗功能

9.   手机端发送短信“开启防盗”，GSM则回复信息：防盗模式已开启

10. 手机端发送短信“关闭防盗”，GSM则回复信息：防盗模式已关闭

   定位追踪功能：

11. 手机端发送短信“获取数据”，GSM则回复信息：

       获取到定位，定位地址为：经度：XXX.XXXXX, 纬度：XX.XXXXX

12. 单独按下第三个按键：SOS紧急求救功能，蜂鸣器报警，GSM发送短信：

       发生紧急情况，我需要帮助！获取到定位，

       定位地址为：经度：XXX.XXXXX, 纬度：XX.XXXXX

版本四 WIFI无线传输控制+人体红外感应+GPS定位

震动检测+SOS紧急求救+蜂鸣器报警+防盗模式+正常模式864-4

1.   SW-420震动传感器用来检测当前是否发生震动

2.   GPS定位模块用来采集当前经纬度

3.   SR501人体红外传感器检测是否有人

4.   OLED液晶显示屏显示当前防盗开/关、经纬度 是否震动

5.   板子上4个LED指示灯分别表示：防盗模式开/关指示灯、

      GSM初始化完成指示灯、GPS初始化完成指示灯、人体感应指示灯

6.   第一个按键：开启防盗

7.   第二个按键：关闭防盗

8.   开启防盗模式后人体红外检测到有人第四个LED指示灯亮

       液晶显示“小人图案”并且震动传感器检测到震动蜂鸣器报警

       液晶显示“汽车图案”

13. 单独按下第三个按键：SOS紧急求救功能，蜂鸣器报警，

              WIFI手机端EPS8266传输到手机端显示：

14. 手机端可以显示是否有人、震动状态、求助状态、经纬度，防盗开关

15. 手机端可以直接开启/关闭防盗模式

16. 检测到有人后，“有人”字体颜色变为红色进行提醒

17. 检测到震动后，“震动”字体颜色变为红色进行提醒

18. 开启防盗模式后，检测到有人并且产生震动

      手机震动并且语音播报：请注意检测到有人，并且汽车发生震动

19. 手机端收到紧急求助，手机震动并且语音播报：请注意发生紧急情况

版本五 GSM短信+GPS定位+人体红外+震动检测+SOS紧急求救+蜂鸣器报警

防盗模式+正常模式定位追踪+无线控制+3个指示灯864-5

1.   SW-420震动传感器用来检测当前是否发生震动

2.   GPS定位模块用来采集当前经纬度

3.   SR501人体红外传感器检测是否有人

4.   OLED液晶显示屏显示当前防盗开/关、经纬度 是否震动

5.   板子上4个LED指示灯分别表示：防盗模式开/关指示灯、

      GSM初始化完成指示灯、GPS初始化完成指示灯、人体感应指示灯

6.   按下第一个按键修改接收短信号码，第二个：加 第三个：减

7.   单独按下第二个按键：开启/关闭防盗模式

8.   开启防盗模式后人体红外检测到有人第四个LED指示灯亮

       液晶显示“小人图案”并且震动传感器检测到震动蜂鸣器报警

       液晶显示“汽车图案”

       GSM发生短信：检测到有人，并且检测到汽车发生震动!获取到定位，

       定位地址为：经度：XXX.XXXXX,纬度：XX.XXXXX

9.   手机端也可以直接开启/关闭防盗功能

10. 手机端发送短信“开启防盗”，GSM则回复信息：防盗模式已开启

11. 手机端发送短信“关闭防盗”，GSM则回复信息：防盗模式已关闭

   定位追踪功能：

12. 手机端发送短信“获取数据”，GSM则回复信息：

       获取到定位，定位地址为：经度：XXX.XXXXX, 纬度：XX.XXXXX

13. 单独按下第三个按键：SOS紧急求救功能，蜂鸣器报警，GSM发送短信：

       发生紧急情况，我需要帮助！获取到定位，

       定位地址为：经度：XXX.XXXXX, 纬度：XX.XXXXX
