目录

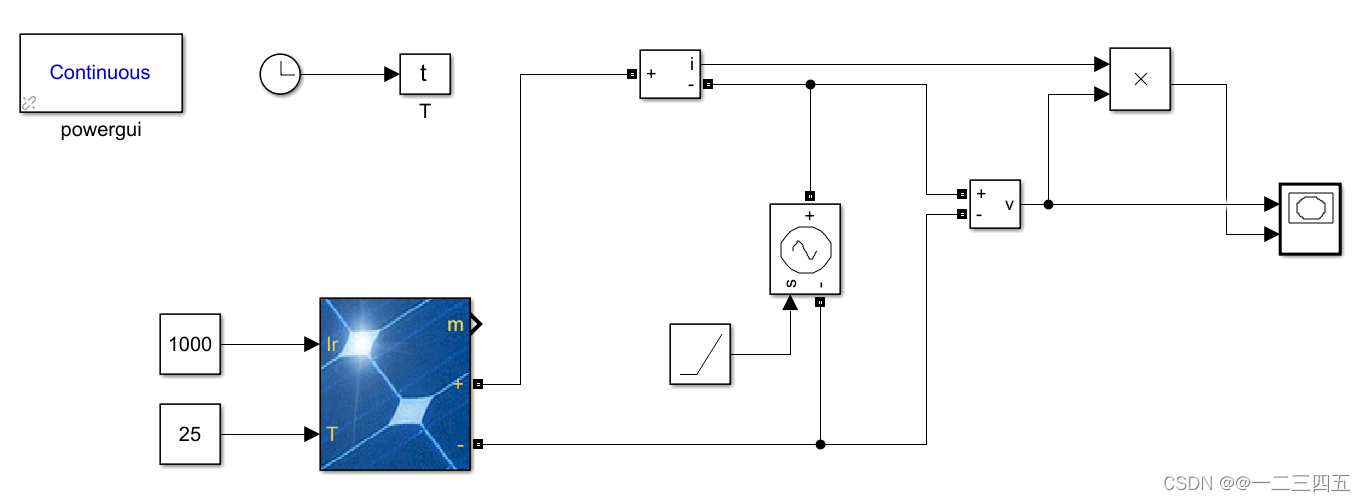

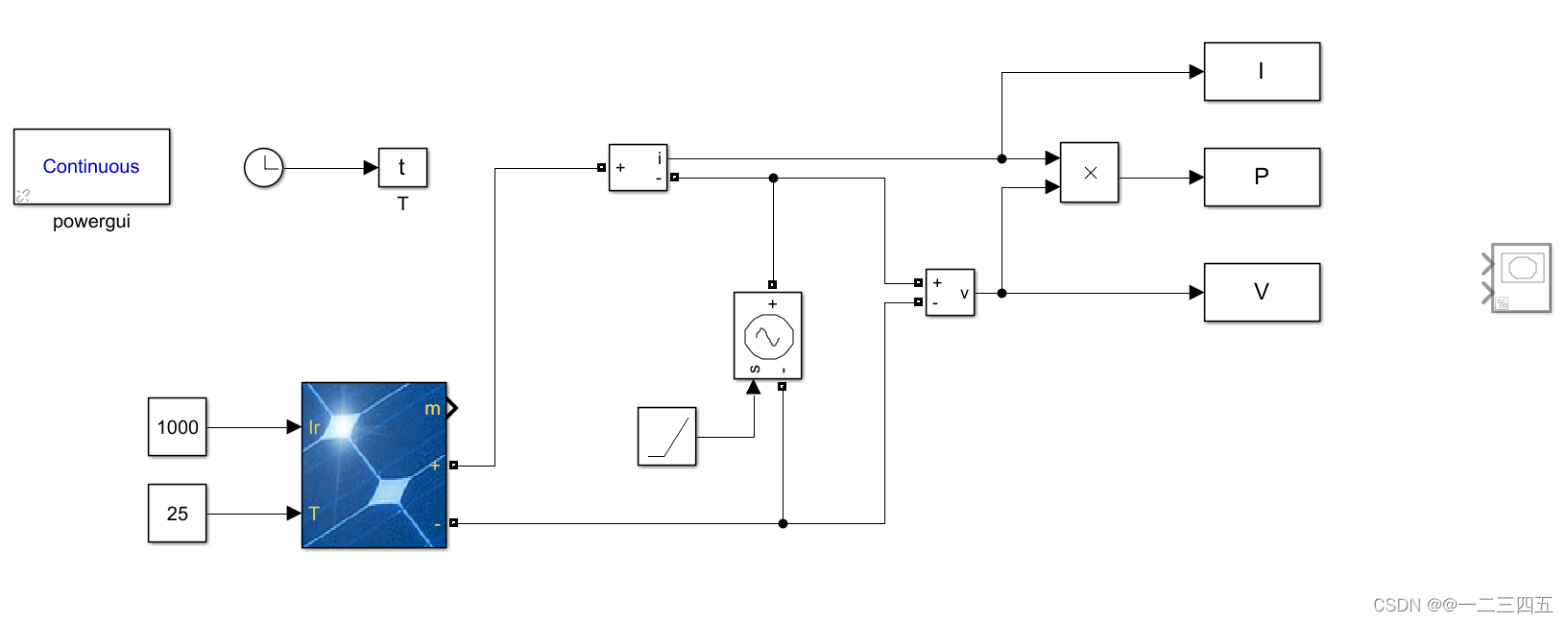

1、Simulink图绘制
太阳能板:PV Array
动态电压源:Controlled Voltage Source
斜坡信号:Ramp
乘法器:Product
示波器:xy Graph
2、参数设置

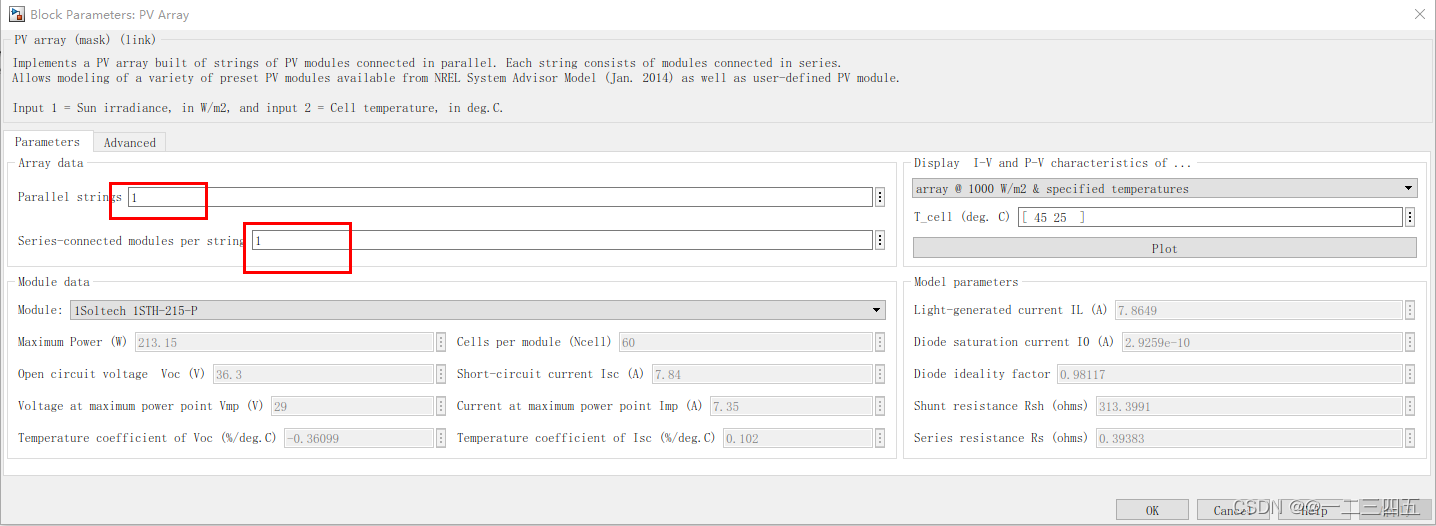

太阳能板设置1个并联1个串联

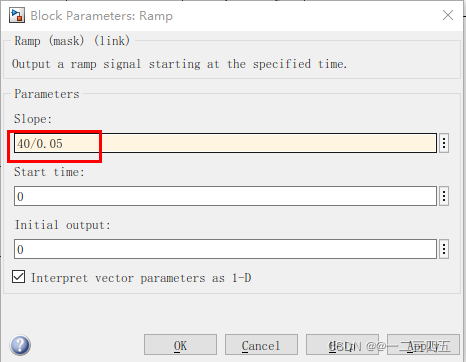

太阳能得最大电压为36.3v,则让斜坡信号最大设置为40,仿真时间设置的是0.05s

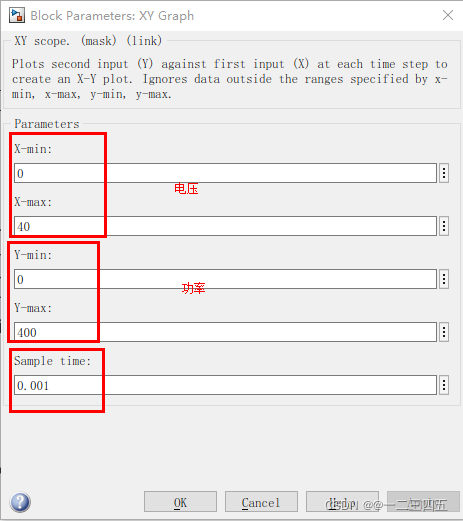

sample time是采样时间,即采集数据的间隔时间。当默认的为-1时,是和前一个元件相同。表示系统自动采样,所以一般不用更改。不过设置为-1时一会曲线就会断,则可设置为0.001曲线连续。

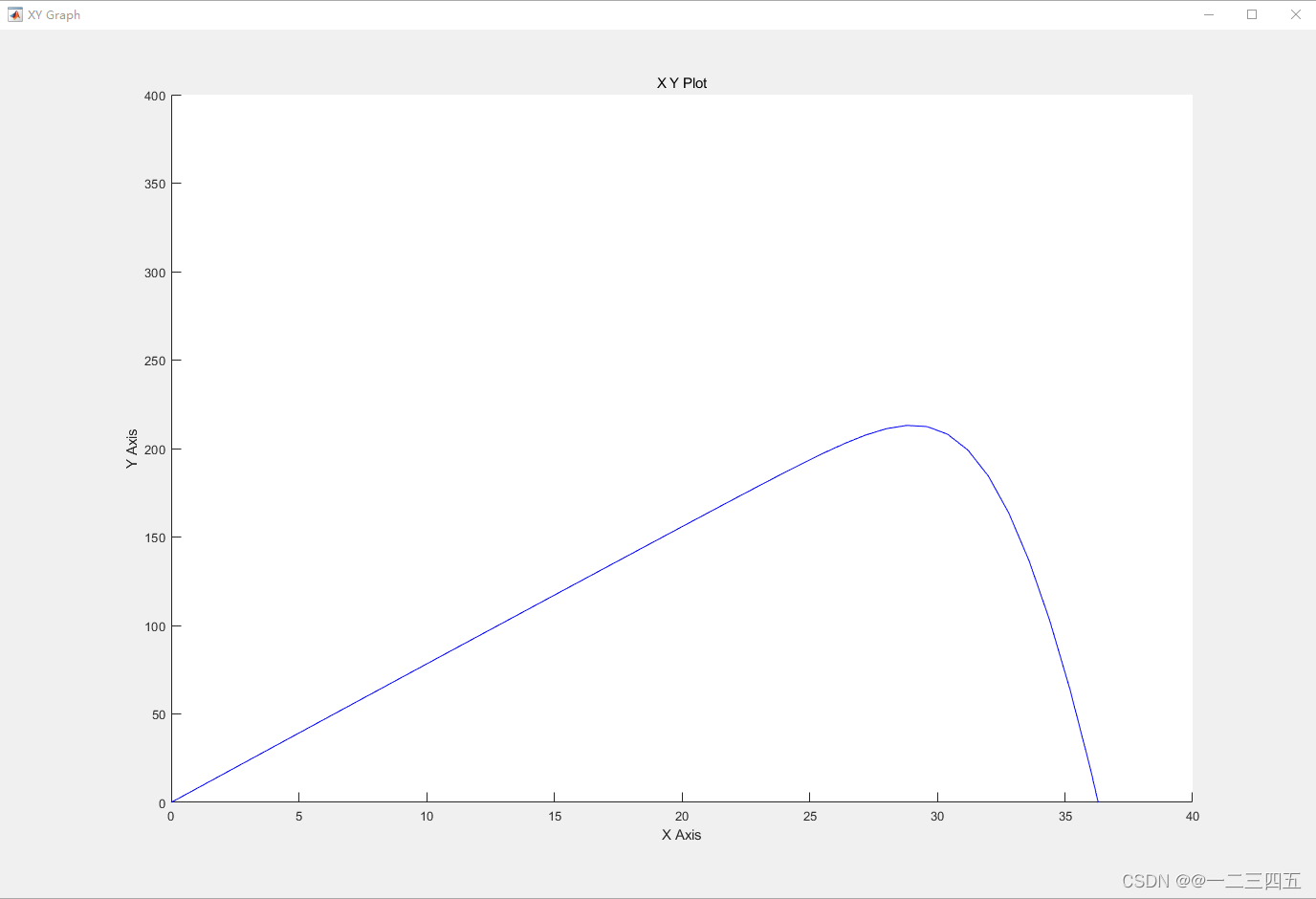

3、PV曲线图
4、使用matlab脚本命令来绘制曲线

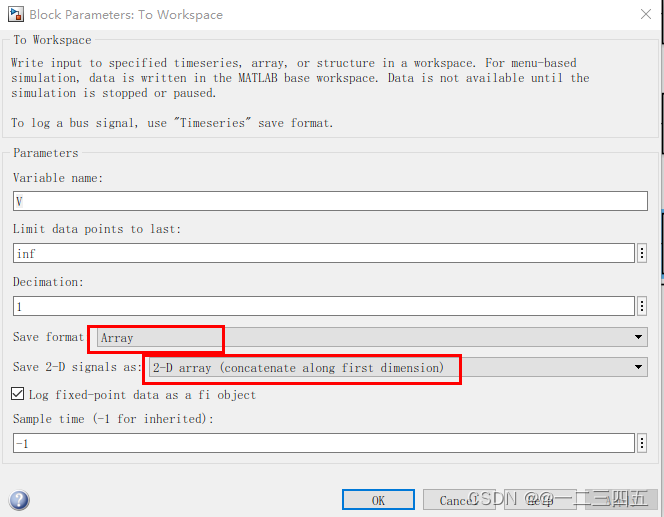

首先添加to worker组件,采用矩阵数组和2D显示

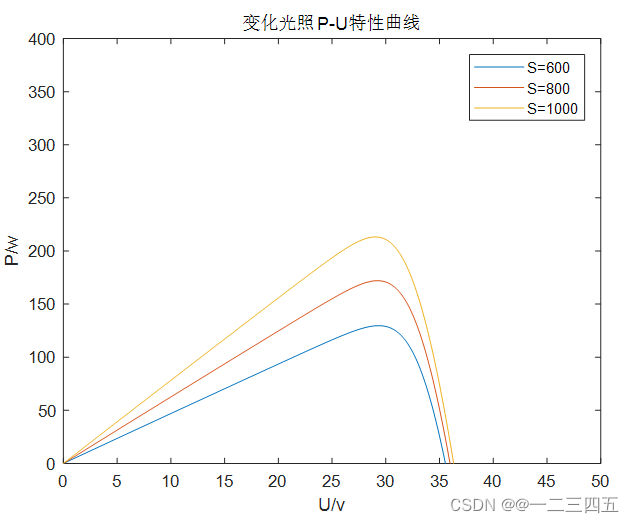

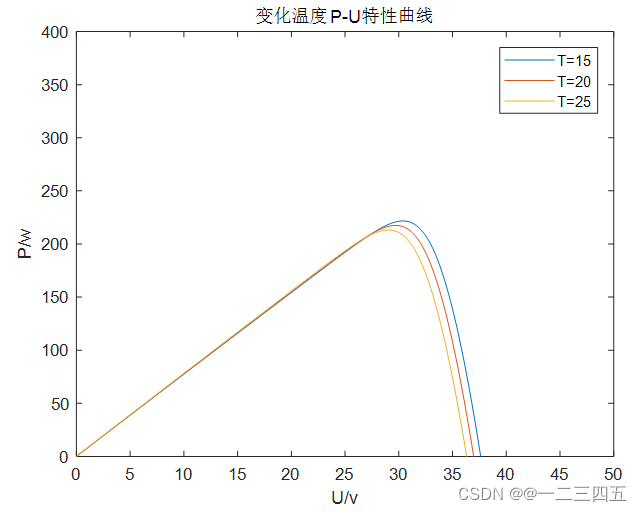

调入solar.slx数组,将simulink中的温度与光照用S与T表示
