8. 一个10倍双胶合望远物镜的设计

导论：双胶合透镜组是能够同时校正轴向边缘球差、轴向色差、和边缘口径的正弦差三种像差的最简单的结构，是最常用的王源物镜。

要求:设计一个10倍双胶合望远物镜，焦距f=250mm，通光直径40mm，视场角2w=6°，入瞳与物镜重合。物镜后面有一棱镜系统（d=150mm，n=1.5163，v=64.1），要求物镜系统（包括双胶合物镜和棱镜）的像差wei轴向边缘球差=0.1mm、轴向色差=0.05mm、边缘孔径的正弦差=-0.001。

设计:

1.设置孔径、波长、视场如下图；

2.在镜头数据中输入初始结构，如下图

3.查看2D结构图、点列图、光线像差图、系统报告；

系统/详细数据

文件 : C:\Users\Lenovo\Documents\Zemax\SAMPLES\LENS.ZMX
题目:
日期 : 2024/3/26

常用透镜数据:

面                      :                    6
光阑                    :                    1
系统孔径                :     入瞳直径 =     40
半口径快速计算           :    on
视场无偏振               :    On
将膜层相位转化为等效几何光线              :     On
J/E 转化方法            :     X参考轴
玻璃库                   :     SCHOTT CHINA-3
光线瞄准                :    关
切趾法                  :     均匀,因子 =        0.00000E+00
OPD参考                 :    出瞳
近轴光线                :    忽略坐标断点
F/#计算                 :    追迹光线
惠更斯积分计算   : 自动
显示坐标断点             :    on
多线程                  :    on
OPD以2π取模             :    off
温度 (℃)               :         2.00000E+01
压强 (ATM)              :         1.00000E+00
折射率数据与环境匹配     :    off
有效焦距                :            251.0532    (在系统温度和压强的空气中)
有效焦距                :            251.0532     (在像方空间)
后焦距                  :            97.42591
总长                    :            307.4259
像方空间 F/#            :             6.27633
近轴处理 F/#            :             6.27633
工作F/#                 :            6.270524
像方空间 NA             :          0.07941279
物方空间 NA             :               2e-09
光阑半径                :                  20
近轴成像高度            :            13.15714
近轴放大率              :                   0
入瞳直径                :                  40
入瞳位置                :                   0
出瞳直径                :             40.2761
出瞳位置                :           -252.7861
视场类型                :     角度用度
最大径向视场            :                   3
主波长                  :           0.5875618 μm
角放大率                :           0.9931449
透镜单位                :                毫米
光源单位                 :       瓦特
分析单位                :       瓦特/cm^2
无焦模式单位             :       毫弧度
MTF 单位                :       周期/毫米
计算数据保存于Session文件                 :    On
计算数据保存于Session文件                 :    On

视场         : 6
视场类型                :     角度用度
 #         X-角度           Y-角度             权重
 1           0.000000           0.000000           1.000000
 2           0.000000           0.900000           1.000000
 3           0.000000           1.500000           1.000000
 4           0.000000           2.100000           1.000000
 5           0.000000           2.550000           1.000000
 6           0.000000           3.000000           1.000000

渐晕因子
 #         VDX         VDY         VCX         VCY         VAN
 1      0.000000      0.000000      0.000000      0.000000      0.000000
 2      0.000000      0.000000      0.000000      0.000000      0.000000
 3      0.000000      0.000000      0.000000      0.000000      0.000000
 4      0.000000      0.000000      0.000000      0.000000      0.000000
 5      0.000000      0.000000      0.000000      0.000000      0.000000
 6      0.000000      0.000000      0.000000      0.000000      0.000000

波长    : 3
单位: μm
 #            值              权重
 1           0.486133           1.000000
 2           0.587562           1.000000
 3           0.656273           1.000000

预测坐标 ABCD 矩阵:
A =            251.1
B =                0
C =                0
D =            251.1


可以看出系统焦距251.05mm，与要求的250mm非常接近；

4.优化；打开评价函数编辑器，设置默认优化导向，并应用。

5.设置有效焦距操作数=250mm，权重1。并把系统各表面设置为变量。如下图所示。

注：对于双胶合透镜，厚度对校正像差基本上不起作用，因此不选择厚度作为自变量，玻璃材料一般在利用初级像差方程式求解结构参数时已经确定，因此也不做自变量。

6.执行优化，优化后的2d结构图、标准点列图、光线像差图如下图所示

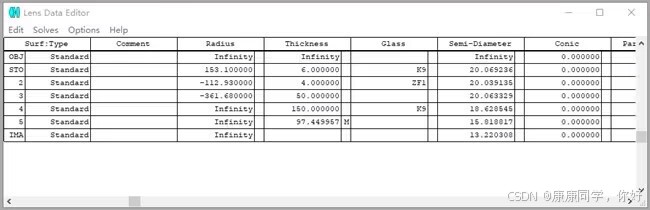

初始结构参数如下图
