7. 一个双胶合物镜的设计

要求：设计一个双胶合物镜，物距为无穷远，入瞳直径14mm，视场8°。优化后焦距为35mm；系统点列图均方根半径在最大视场处小于0.05mm。

设计流程：

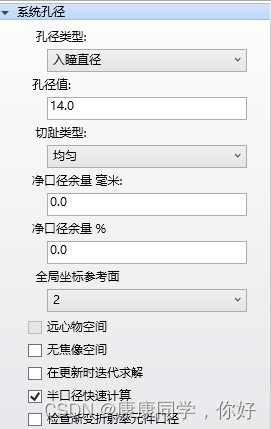

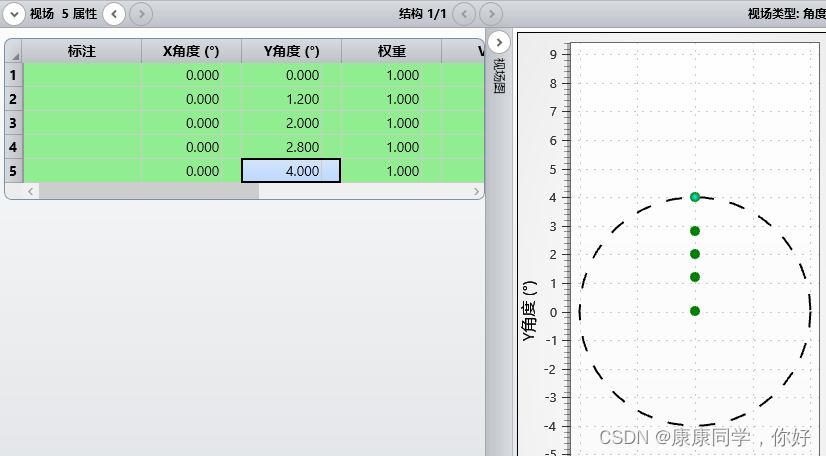

1.系统建模；设置入瞳直径：14mm；视场、波长如下图所示；

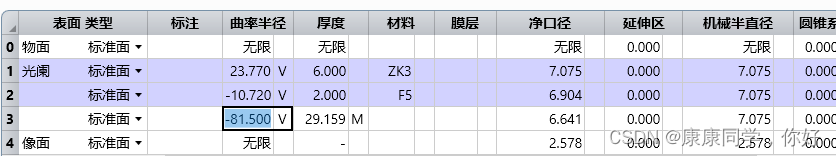

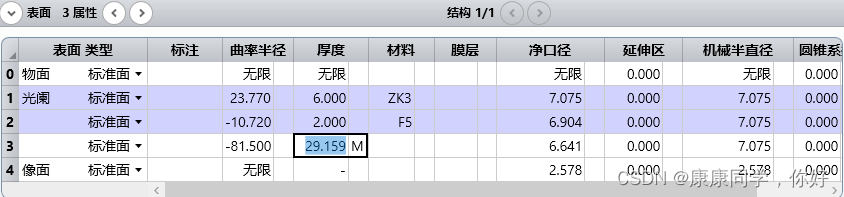

2.按下图输入透镜初始结构参数，并查看2维图形；

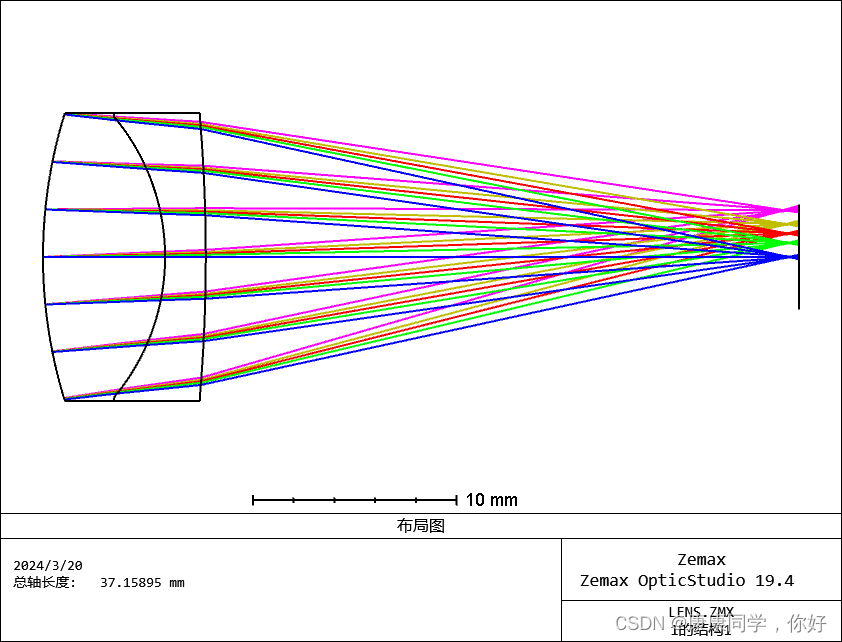

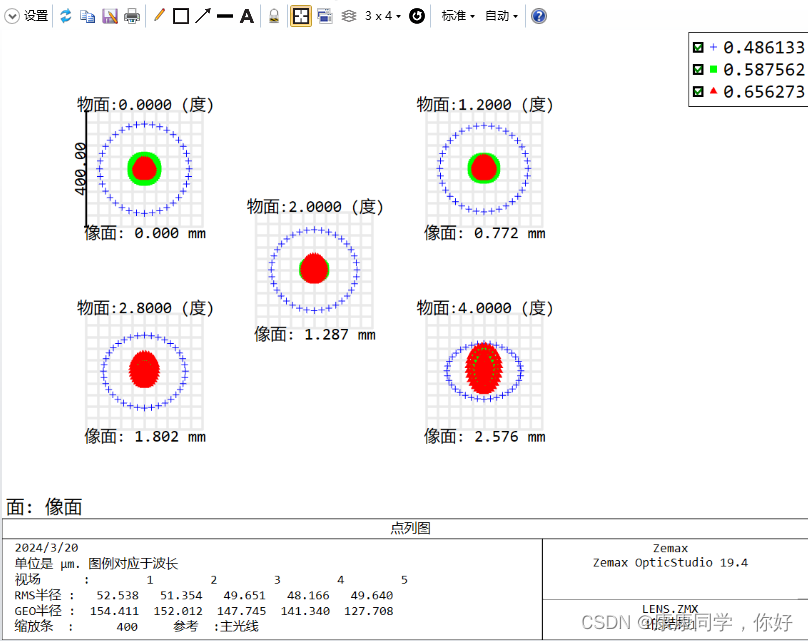

3.ctrl+shift+s查看标准点列图；最大视场均方根半径124.383um≥50um；不满足要求；

4.优化；打开评价函数编辑器F6；按下图设置并应用；

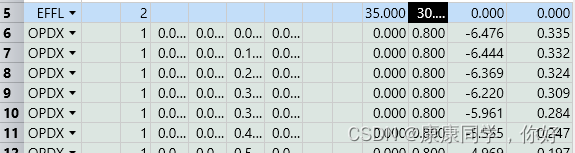

5.添加有效焦距操作数EFFL；目标：35，权重：30。

6.把透镜表面设置为变量ctrl+z；

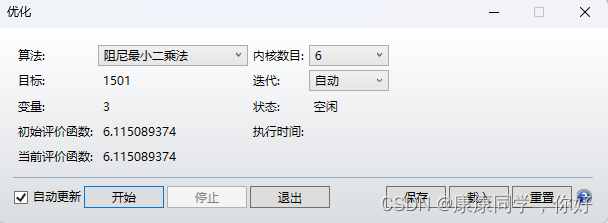

7.优化，ctrl+shift+o；

7.查看标准点列图；符合要求；

总结：双胶合透镜3个表面都要设置为变量，根据要求不同，有效焦距操作数权重可以改变。
