学习篇 - 示波器的使用

示波器的组成

1. 示波器本体

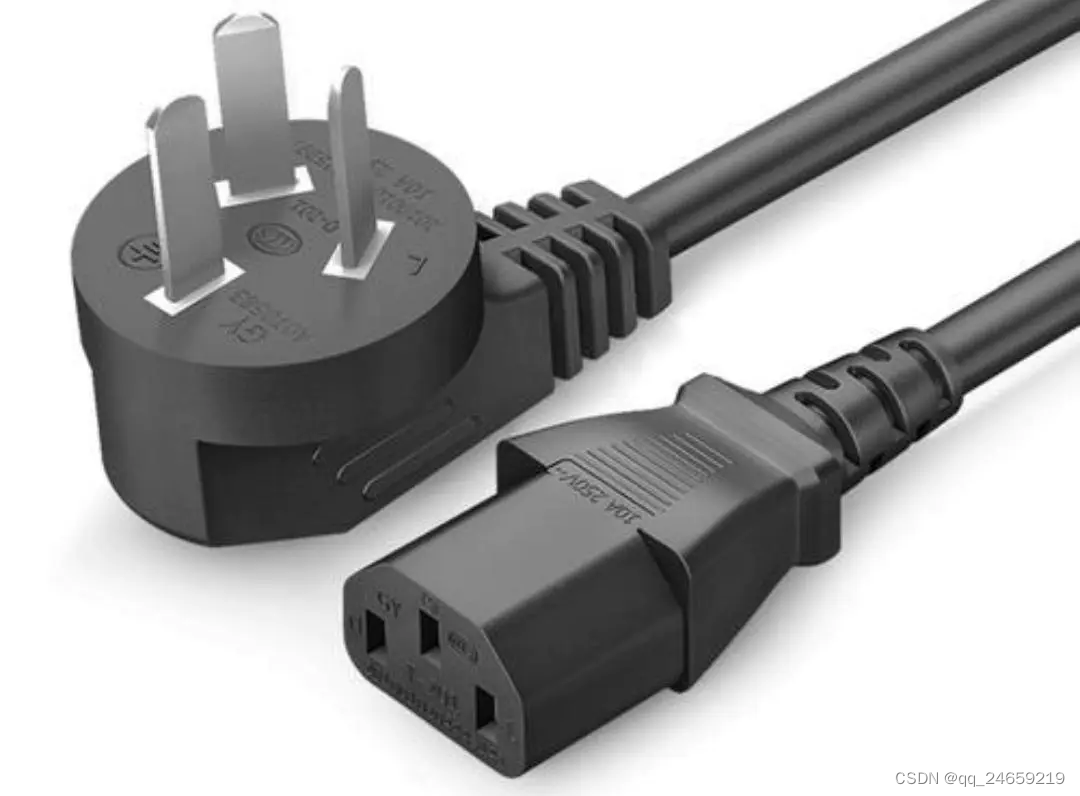

2. 220v~ 电源适配线：大概和电饭煲的线材一样

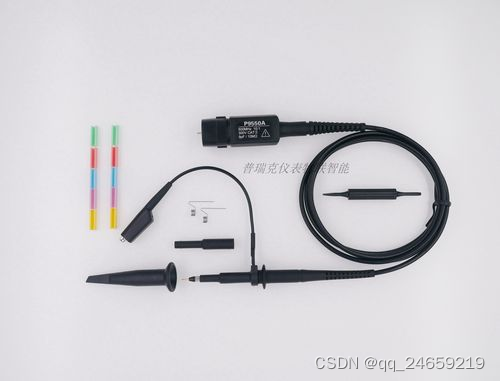

3. 示波器探针：将测量点的电压信号传输到示波器中进行测量



   除以上主要物品，还有用于信号传输的BNC连接线、USB数据线、网线、BNC转鳄鱼夹线……

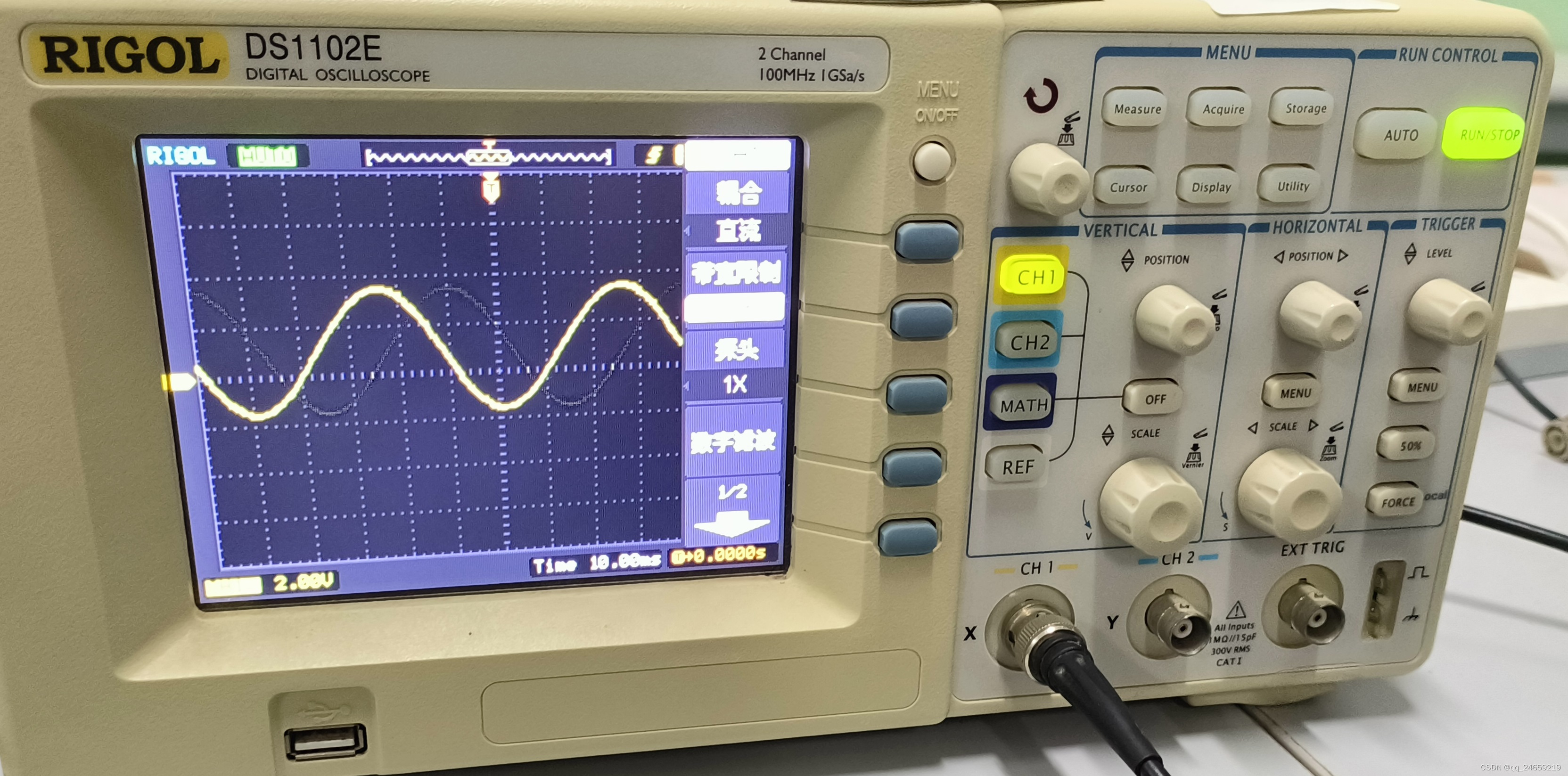

示波器面板功能介绍

“MENU”区域：

1. measure：测量，进行测量相关设置，可以测电压、电流相关的各种数据
2. Acquire：采样（后续继续补充）
3. Storage：存储，图中这台示波器可以插U盘，将示波器屏幕上测量的内容存储到U盘里
4. Cursor：光标设置，可以控制光标测量某个周期内的数据
5. Display：显示菜单，可以调整屏幕亮度、修改背景中的网格类型等
6. Utility：辅助功能菜单 ，功能有修改界面语言、测试设备、录制波形、静音等

“RUN CONTROL”区域：

1. AUTO：自动测量，修改量程等操作
2. RUN/STOP：开启或停止测量波形

“VERTICAL”区域：纵向调整

1. CH1,CH2：用来开启测量通道
2. MATH：对波形进行数学运算，可用来数字滤波或进行高级运算
3. REF：参考波形，功能类似于波形存储，都是将波形存储在示波器上并可以调出观察，但也有不同之处，调出波形存储时示波器不再捕捉信号，此时屏幕上只有调出的波形没有实时刷新的波形，而调出REF波形时示波器还是正常工作的，此时屏幕上既有REF波形也有实时刷新的波形，起到参考对比的作用而波形存储是无法实现对比功能的。
4. POSITION旋钮：调整波形在屏幕上的位置
5. OFF：顾名思义用来关闭各种开关的
6. SCALE旋钮（缩放）：缩放波形，会调整每个格子的单位长度（每个格子代表电压多少伏）

“HORIZONTAL”区域：水平横向调整，类似纵向调整的

“TRIGGER” 区域：触发器

1. 旋钮：用来调整触发电平
2. MENU：打开高级菜单，可以设置触发模式等等
3. 50%：触发电平放在50%上，能最好的将波形稳定，解决波形不同步的问题。有些特殊波形放在50%上也可能是不同步的状态，这时候就要用手动来调节触发电平以保证波形同步，不同步时波形是左右移动的，无法测量。
4. FORCE：强制触发，强制示波器进行触发,即使触发条件未满足

左侧LOGO标签右边的信息：

1. 2 Channel：代表该示波器只有两个测量通道
2. 100Mhz：100M带宽的示波器，理论是是可以测到100M的正弦信号。补充知识：示波器带宽概念定义：带宽是示波器的首要指标，和放大器的带宽一样，是所谓的-3dB点，即：在示波器的输入端加正弦波，幅度衰减至-3dB（70.7%）时的频率点就是示波器的带宽。如果我们用100MHz带宽的示波器测量：幅值为1V ，频率为100MHz 的正弦波时，实际得到的幅值会不小于0.707V。
