UVM讲解系列之七：UVM PHASE的使用

目录

UVM中的phase

ENV主要使用哪些phase

1、build phase

2、connect phase

3、configure phase

RM（reference model）主要使用main phase

整个平台的phase是怎么配合的

---

在最开始，我想先抛出一句自己的总结，下面的理解就围绕着这个点进行展开：UVM验证环境中所有的组件都是uvm_component，所有组件间传递的信息都是uvm_object。

这一节主要从宏观上讲解uvm_phase，uvm_phase存在于uvm_component中，也就是说，所有的uvm组件都遵循按phase的顺序执行。前几篇简单带过，在仿真时间内，一般按照这样的顺序：初始化环境，初始化配置，发激励，dut出口检查，仿真结束。

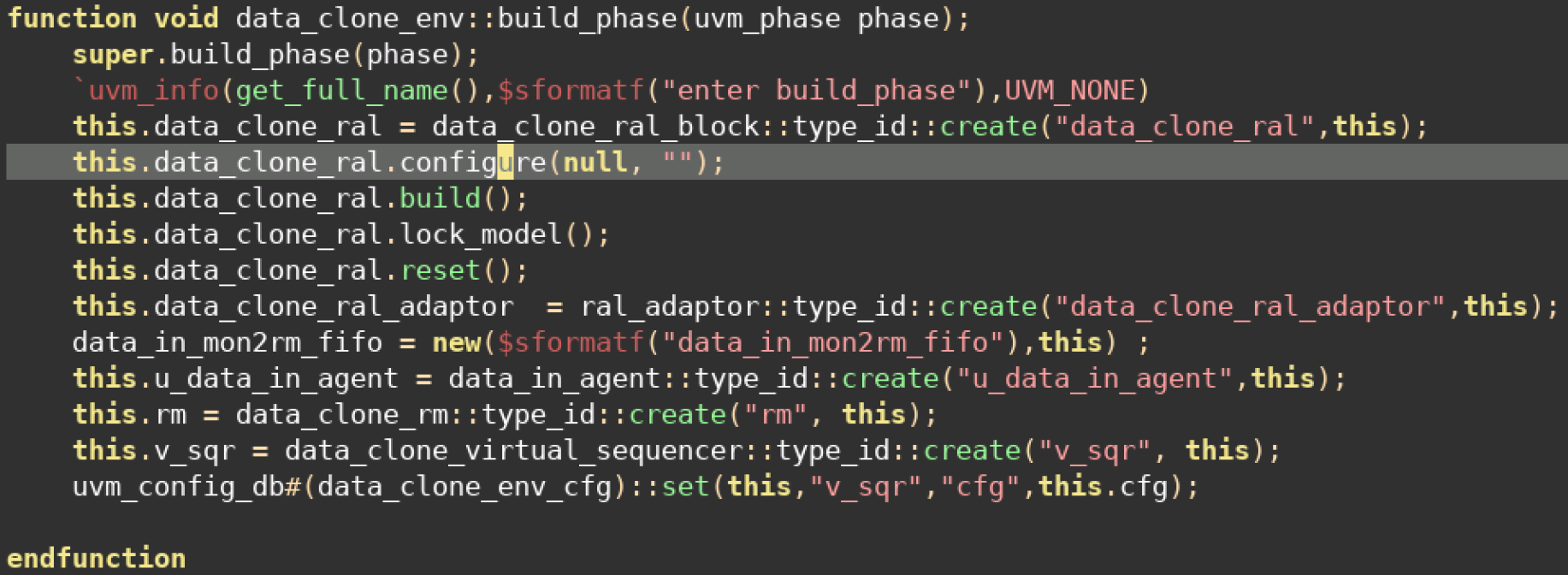

因此，UVM提供了phase机制，在不同的phase进行不同的动作，只有当上一个phase执行结束之后，才能进入下一个phase。我们在搭建环境中如何使用呢？以build_phase为例，代码如下：我们定义一个function，名字为build_phase，括号里的参数是uvm_phase，在function内部，调用super.build_phase，super是指向父类的意思，即表示调用父类的build_phase。

UVM中的phase

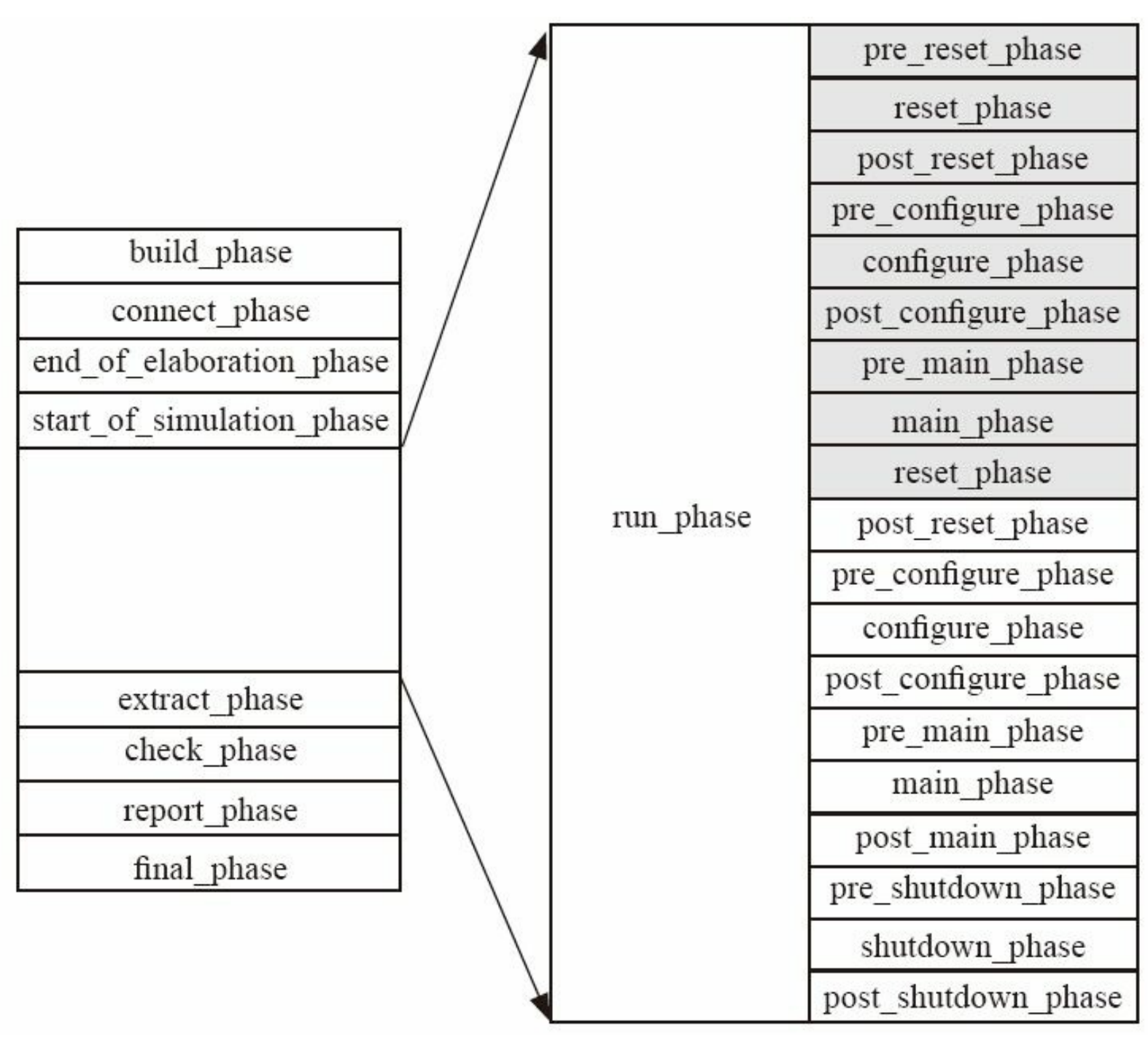

下图列出了uvm所有的phase，有的phase是function phase，有的phase是task phase。

那么每个phase都做些什么事情呢？根据phase的命名我们可以大致了解到，比如build，是建立阶段，因此这个phase处理组件、变量的实例化。后面还有连接，检查，打印等phase。我们在搭建环境中找到相应的phase去实现功能即可。但是，比如我想在check phase 去输出一些打印信息，相当于做了report phase的事情，实际上也是可以的，只要控制好先后顺序即可，所以使用上还是灵活的。实际上搭建UVM环境，不一定用到所有的phase，比如env主要处理组件之间的连接，那么必定用到connect_phase；参考模型rm主要模拟dut的行为，那么必定要用到main phase。

ENV主要使用哪些phase

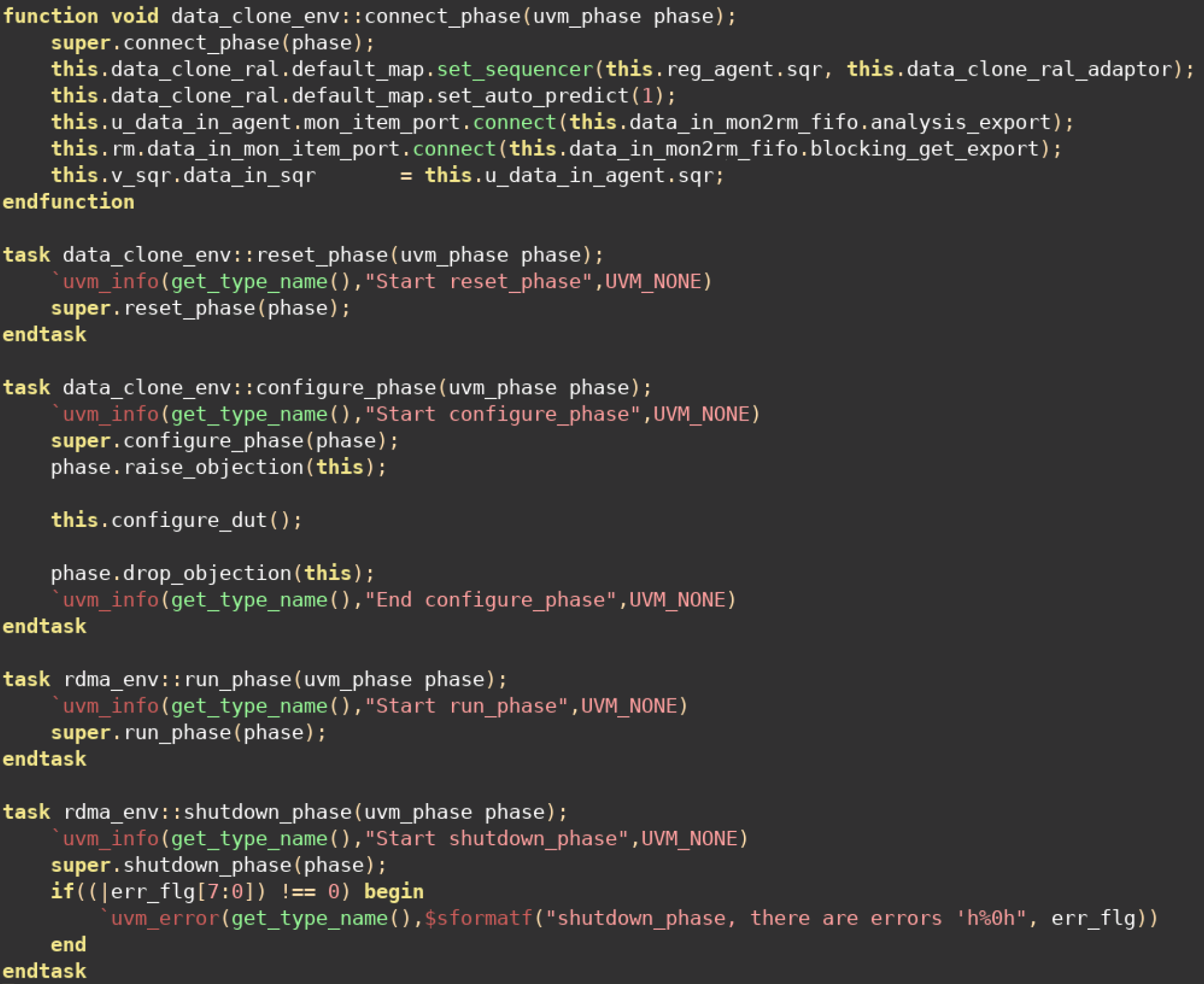

下面是一段标准的env代码：主要用了build phase，connect phase，configure phase。

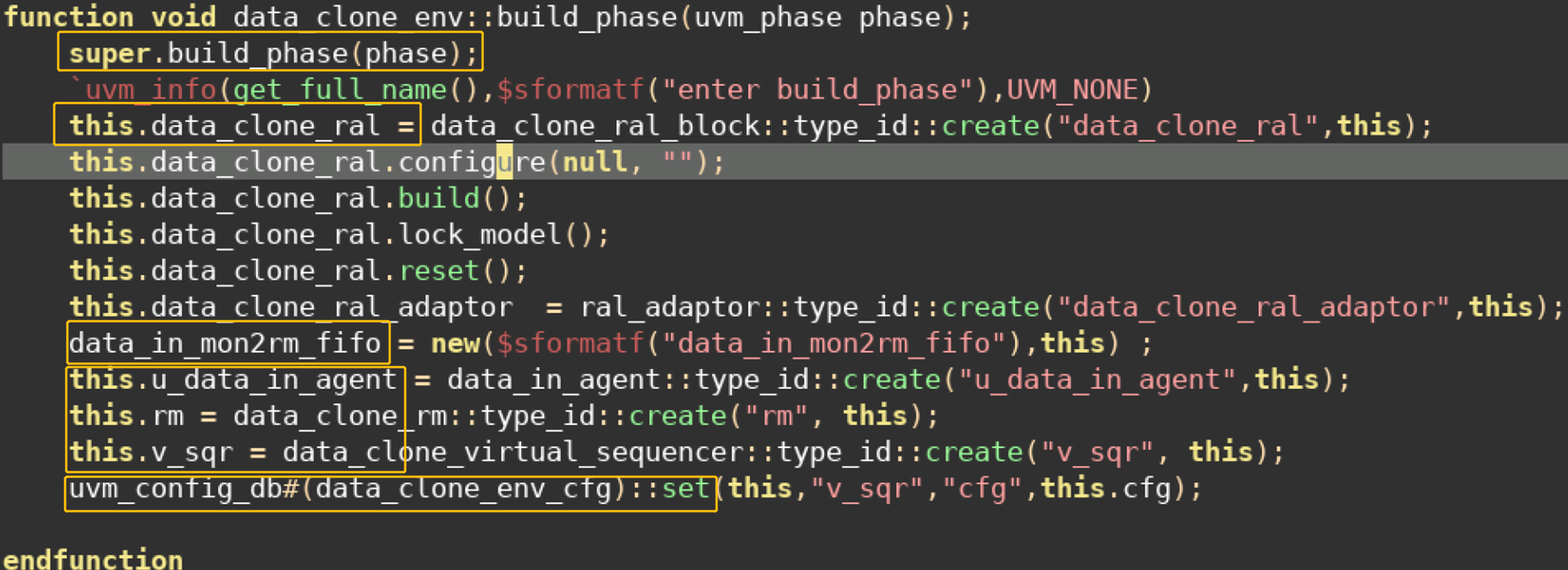

1、build phase

创建ral（寄存器模型），配置ral。（ral在后续章节讲解）

实例化fifo用于连接两个组件的port。

实例化组件：agent，rm，v_sqr。

使用config_db传递参数，这个例子中将cfg传递给v_sqr。

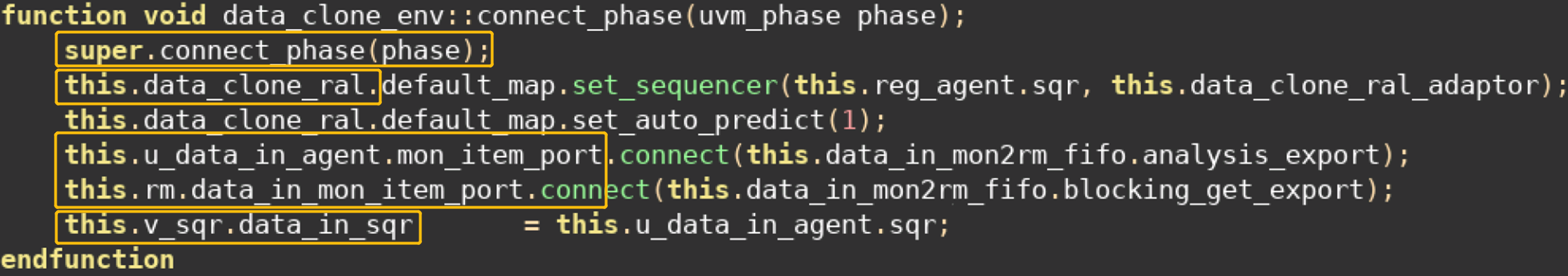

2、connect phase

将ral连接到sequencer。

将fifo的一侧连接到data_in_agent的port，一侧连接到rm的port。

将data_in_agent的sqr连接到vsqr。

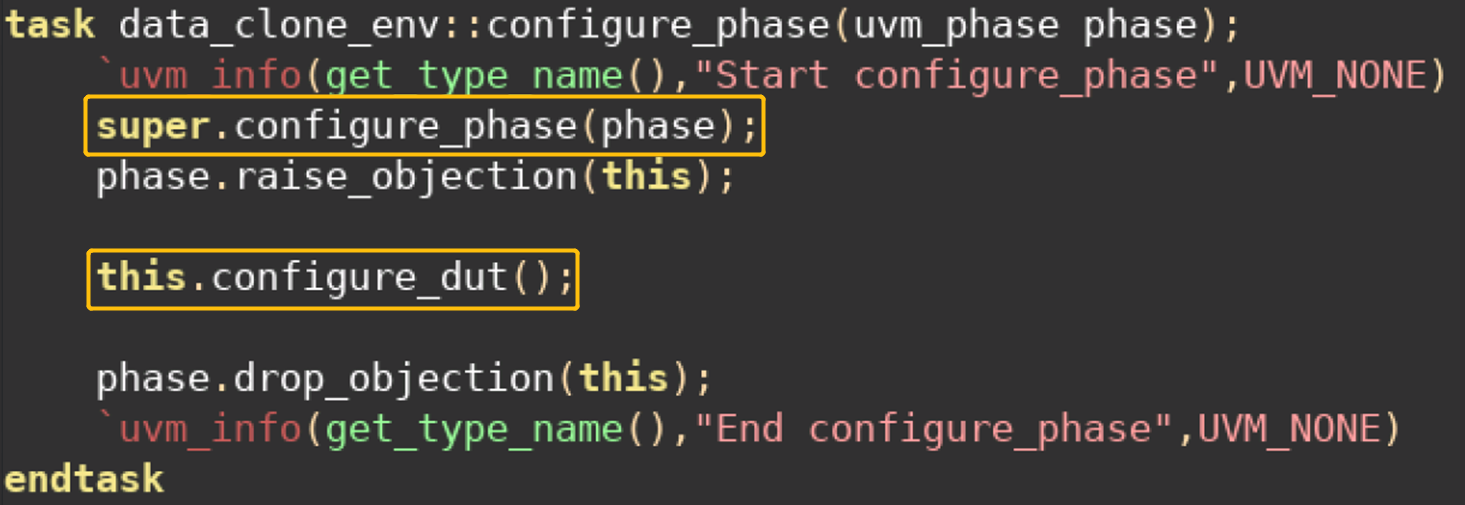

3、configure phase

在这个phase，一般进行dut的初始化配置，在这个例子中，调用了configure_dut，这是一个用户自己编写的task，一般是寄存器配置。

RM（reference model）主要使用main phase

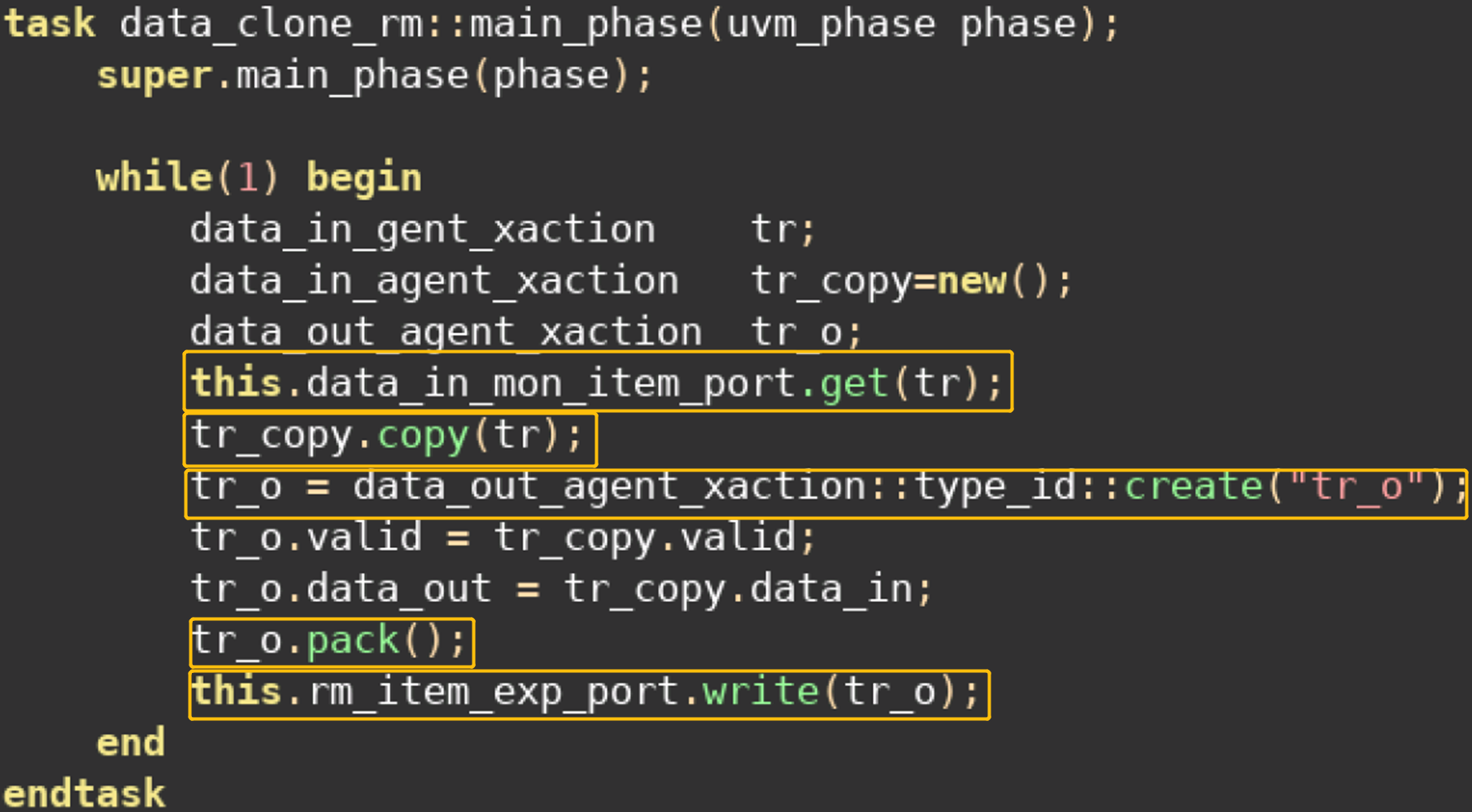

下面列出了rm中典型的main phase的代码，当然在rm中，main phase前面的其他phase也要有实例化参数和port的操作。

简单介绍main phase：

首先要执行super.main_phase，这是每个phase中必备的代码。

在while循环中，从port中不断拿到transaction；

使用field automation机制的copy函数将tr赋值到tr.copy。这里会使用复制后的tr_copy进行后续操作，进行复制是为了后续的操作不会改变原始激励。对于比较复杂的设计，原始的激励可能用于进行多个处理，为了不互相干扰，我们会产生tr_copy1，tr_copy2，...tr_copyn等。

产生一个tr_o的实例，将其内部信号进行赋值；

调用tr_o.pack。

最后将预期的tr_o放到对应的port中。

整个平台的phase是怎么配合的

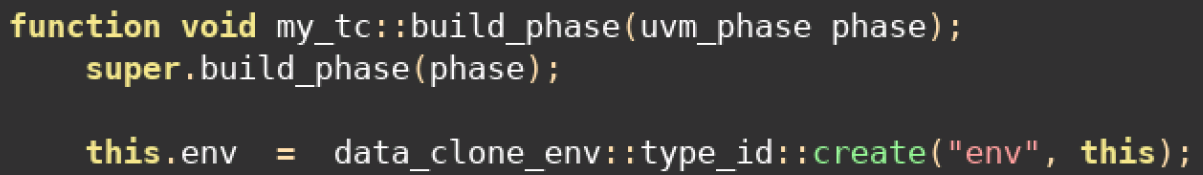

在前几节讲到整个环境的运行从仿真器指定tc开始，在tc中使用如下代码启动env。

env启动之后根据上面env的代码执行build phase，依次执行function phase，当进入run_phase，各个组件是如何配合产生激励和配置的呢？

回看上文的rm代码，在while循环中从port中拿到transaction，只要有transaction放过来就一直取。这是由于data_in_agent只要采样到interface上的信号就会放到port上，而agent的port和rm的port在此前已经建立了连接。同理，sequencer和driver的port也建立好了连接，因此只要sequencer的port中有激励进入，所有的port就会逐级拿到transaction（port与fifo的特性后面讲解）。

激励的产生由sequence的body函数产生，body是在sequencer的run_phase执行的（这里讲到body的时候详细讲解，这里只需要知道body是在run_phase执行）。因此，当环境执行到run_phase，sequence产生的激励发送到driver的seq_item_port，由于已经建立的port的连接，transaction就在各个组件之间不断传递了。
