ESP32_wroom32D_IDF环境下加快GPIO引脚反转速度

最新推荐文章于 2025-03-22 14:49:46 发布
最新推荐文章于 2025-03-22 14:49:46 发布
阅读量502 收藏
点赞数 1
文章标签： c++
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_24801433/article/details/139720415
版权

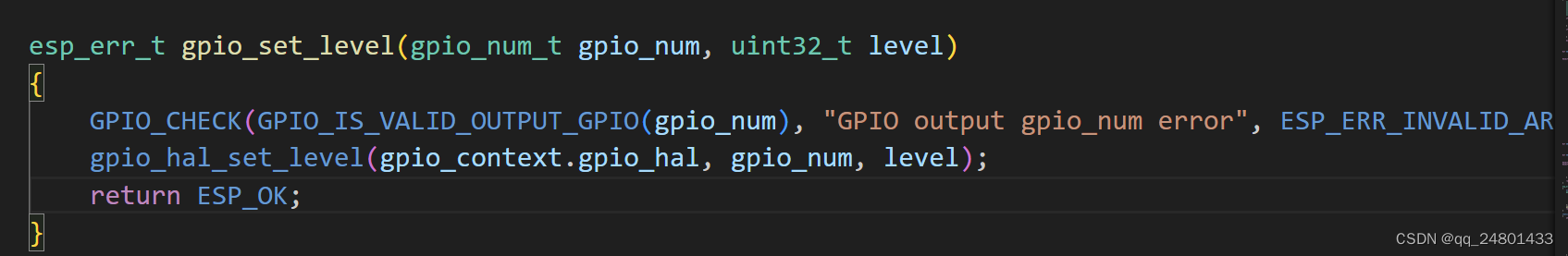

乐鑫官方文档给的设定函数高低电平是
esp_err_t gpio_set_level(gpio_num_t gpio_num, uint32_t level)函数
在这里插入图片描述
函数里面每次运行都需要检测IO口是否是有效输出引脚，这就需要很多时间

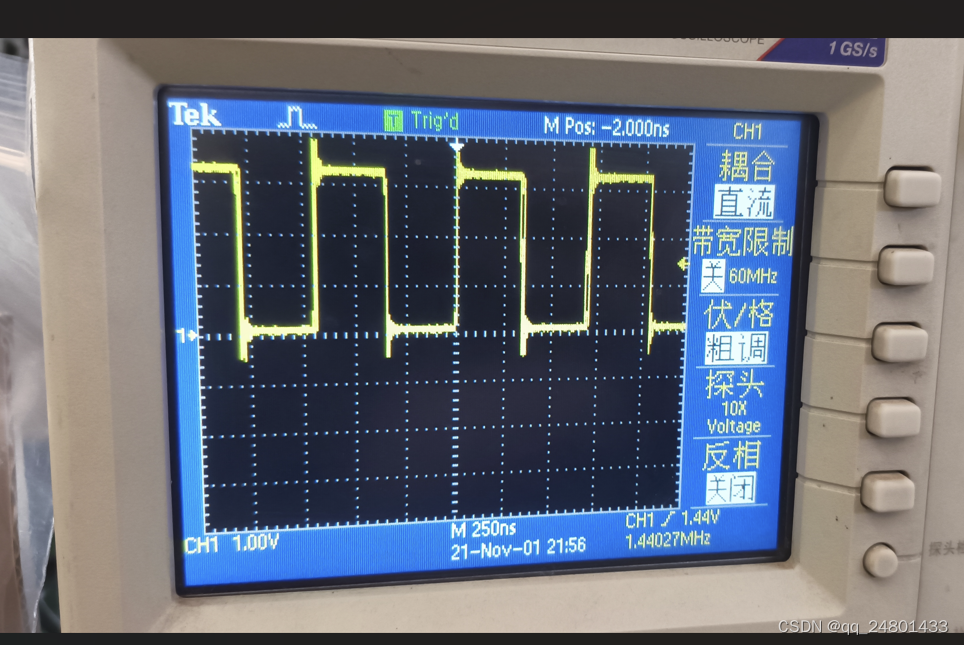

实测esp32_wroom32 引脚反转速度大概1Mhz
在这里插入图片描述

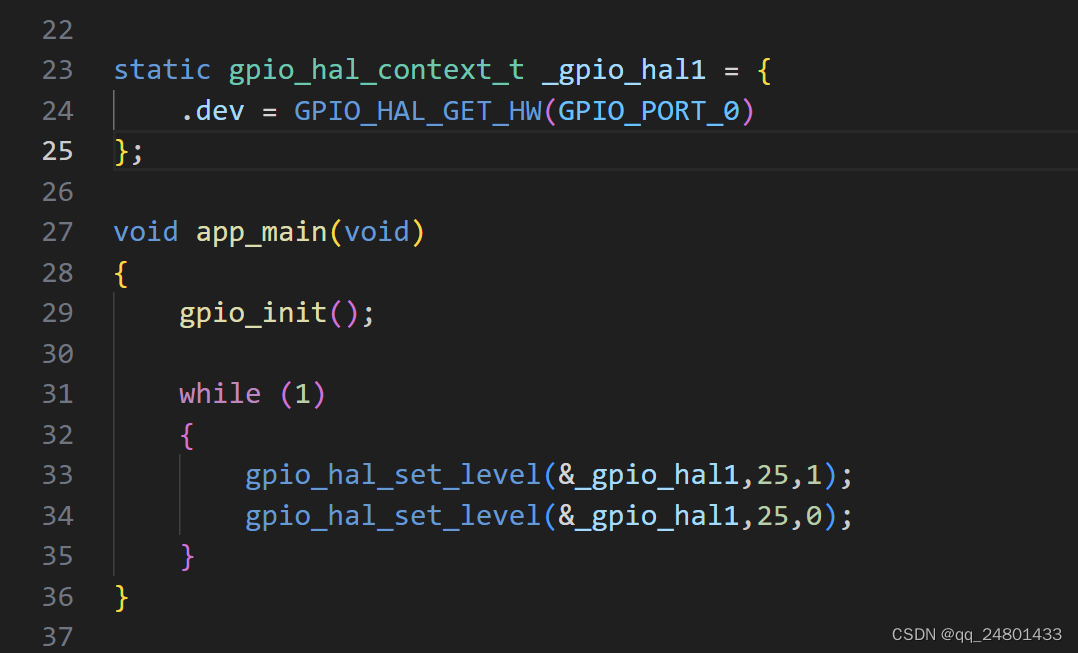

方法1:去掉gpio_set_level函数里面的检测函数
方法2:把gpio_set_level函数里面的gpio_hal_set_level函数单独拿出来用

在这里插入图片描述

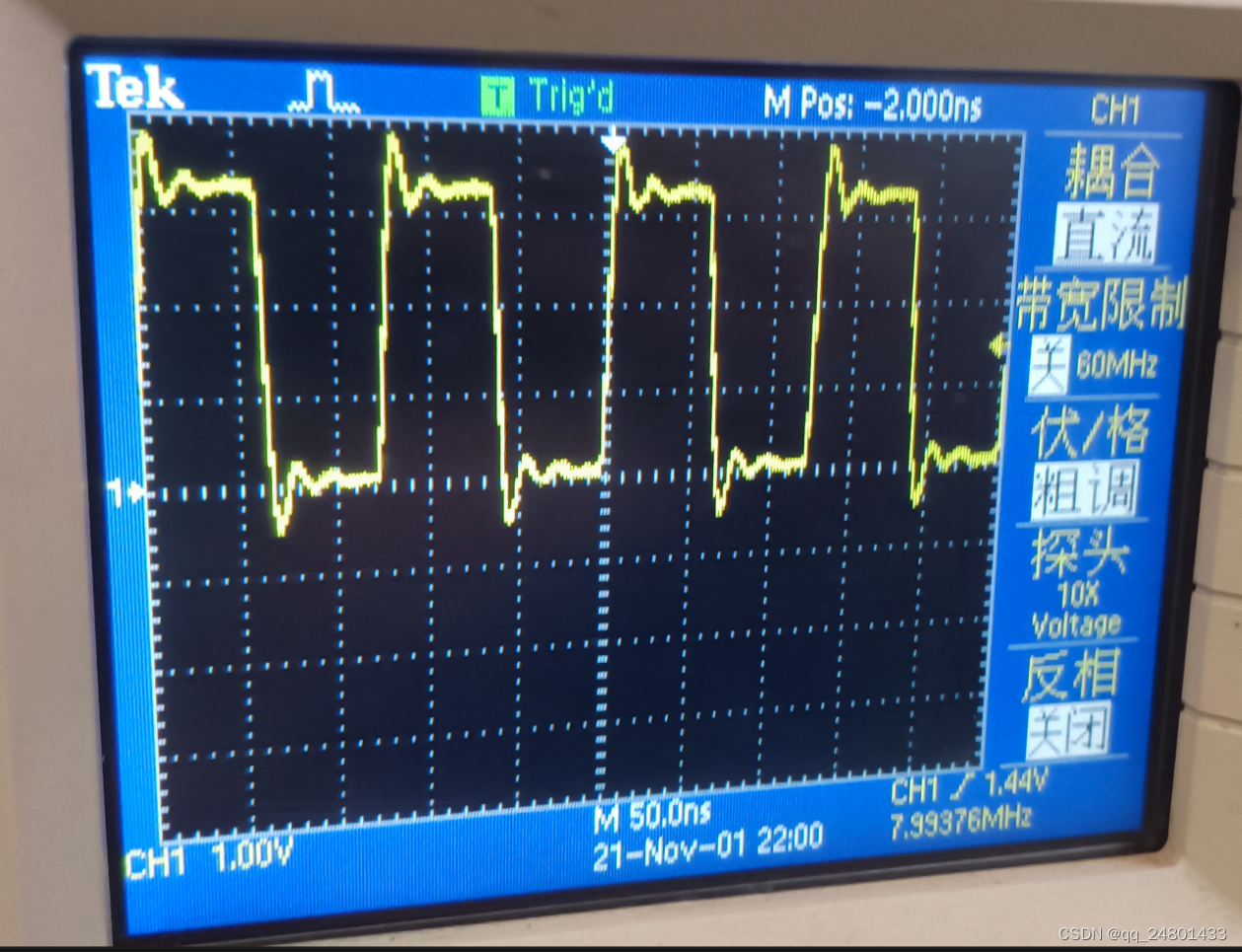

实测esp32_wroom32d反转速度直接提升8倍
在这里插入图片描述
