mcgs数据查表功能，用于大量数据对比查找对应数据，减少PLC代码

一、创作背景

前一段时间，有个做工控自动化行业朋友有个问题想让我解决一下，就是要计算酒的体积，他说酒精在不同酒精度数，不同温度时对应的密度不同，计算酒的体积数据无法固定，他们将酒不同度数例如42°、55°、65°的酒在0-80度环境温度进行切片得出了很多酒精密度，数据有一两万条，现在想获取环境温度后，知道当前酒度数，想计算体积，但是PLC无法计算如此大量数据，一条一条敲代码也不现实，想让我解决一下。

二、想法

        我在了解后问清楚用的触摸屏为MCGS。我就想到可以用触摸屏进行数据处理，plc只需读取当前酒的密度数据即可计算。mcgs屏幕为tpc7022ni物联网屏幕。

三、编程

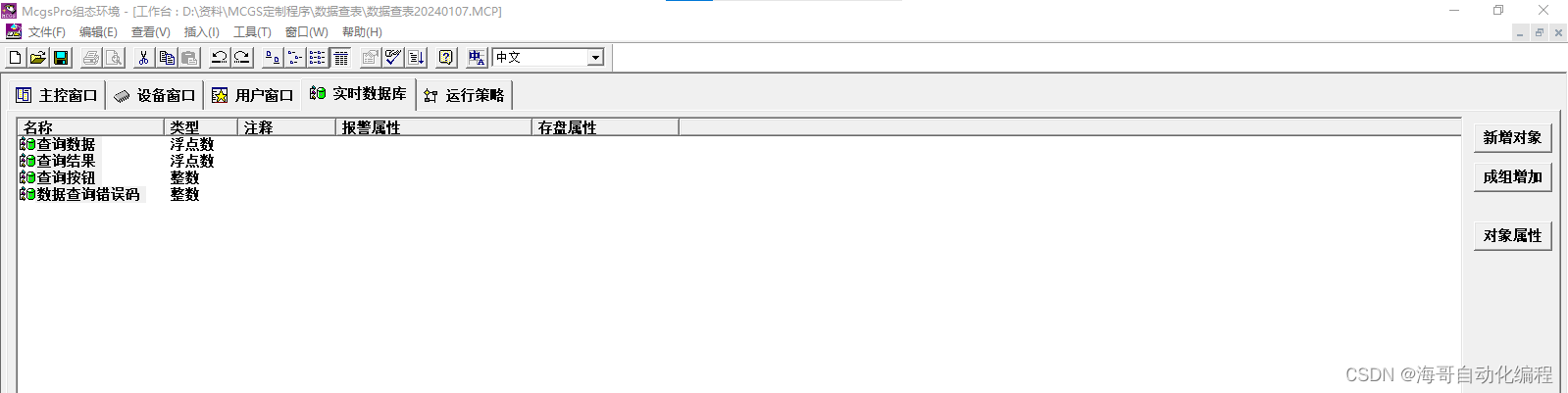

        1、下载好编程软件mcgs pro 3.3.6.6353 SP1.3，选择好触摸屏型号，新建一个用户窗口“窗口0”，在实时数据里面新建4个变量，查询数据-浮点数、查询结果-浮点数、查询按钮-整数、数据查询错误码-整数，如下图

2、数据处理

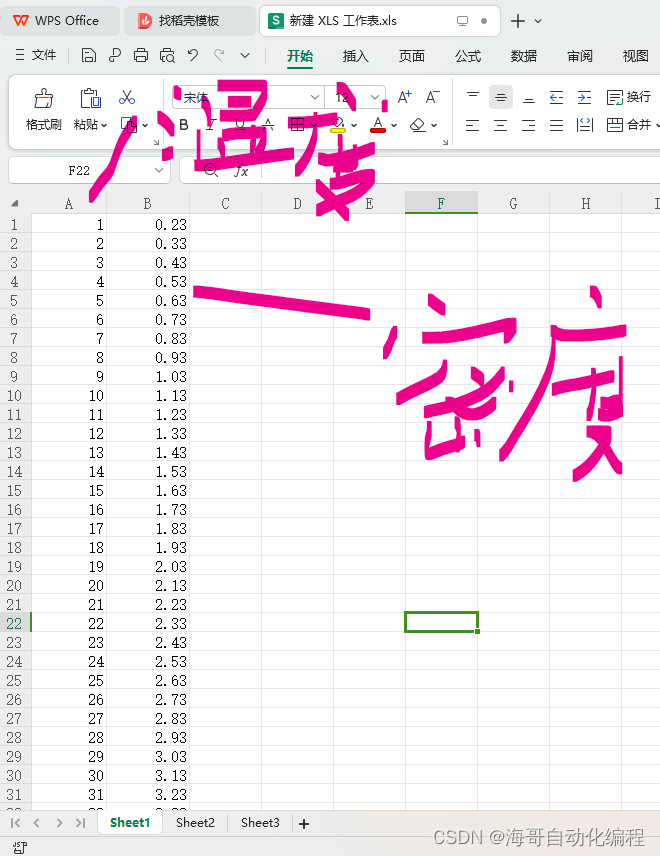

        将想要查询的数据进行用表格建立，我用的wps，建立一个excel，将数据温度填写到第一列，将对应的酒密度填写到第二列，我随便填写些数据进行测试，如图

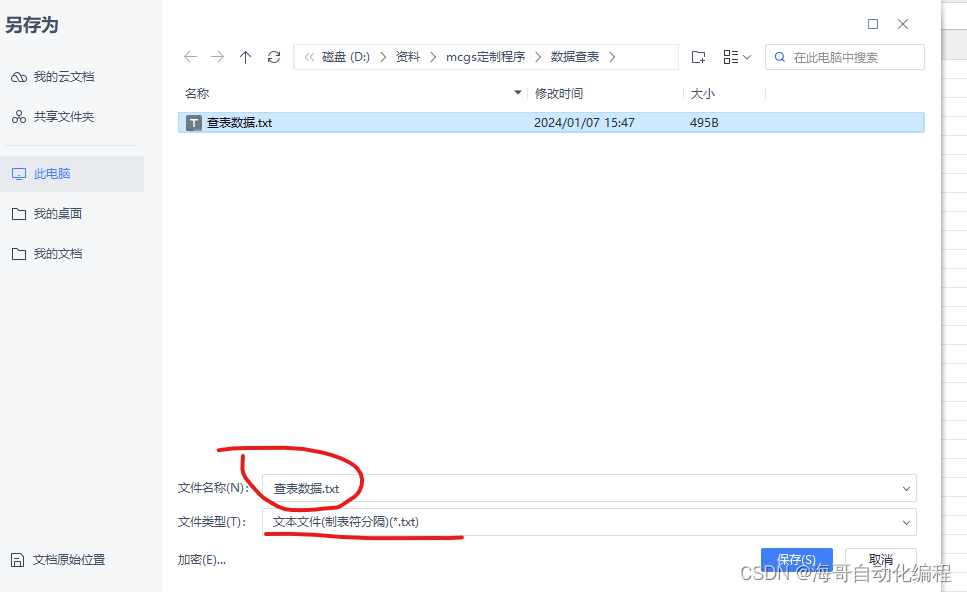

将填写好的数据进行另存为txt格式，方便触摸屏脚本处理，另存为：查表数据.txt，如下图

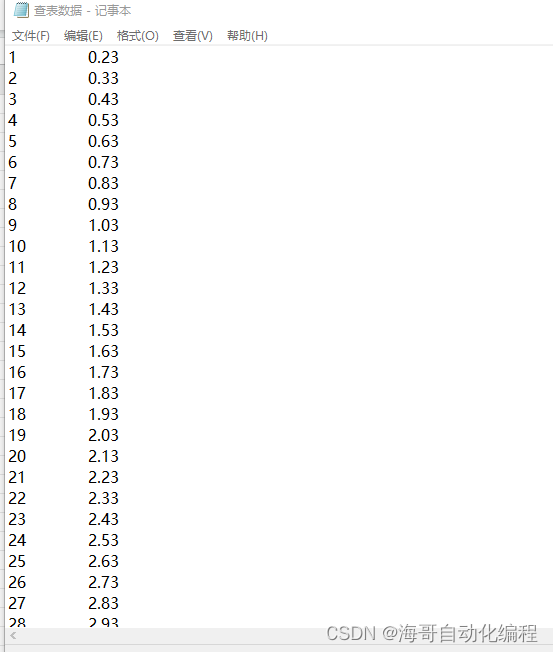

另存好后我们查看一下txt文本内容，会是以下固定格式：第一列温度数据，两个空格后，最后一列为密度数据，这样数据我们就处理好了。

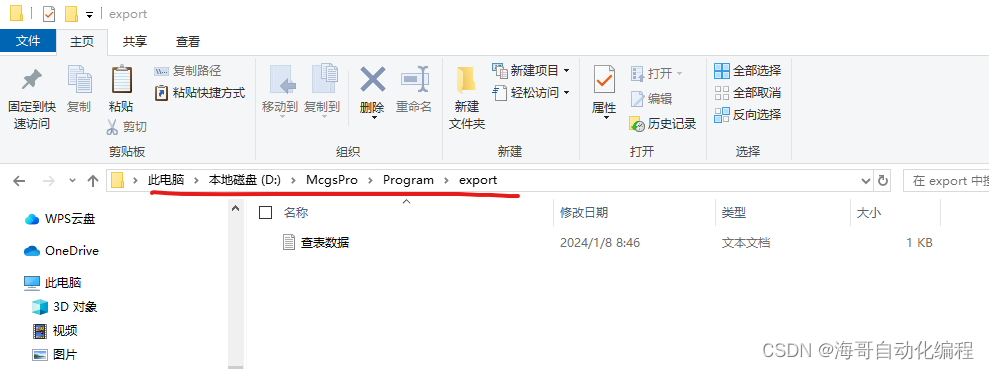

因为我没有触摸屏实物，只能用触摸屏的模拟器进行模拟，触摸屏模拟时候U盘路径为软件安装的McgsPro\Program\export文件夹下，因为我安装的是D盘，所以文件路径D:\McgsPro\Program\export，将转换好的TXT文件复制到U盘路径下

3、触摸屏编程：数据导入到触摸屏，和数据导出到U盘

        为了以后方便数据处理，可以用U盘将数据导入到mcgs触摸屏中，和导出数据到U盘进行更改数据，具体操作如下

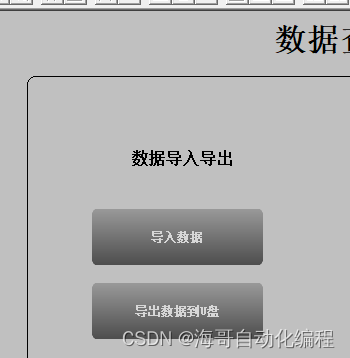

在触摸屏窗口0中建立两个按钮，分别是导入数据按钮和导出数据到U盘按钮。

导入导出数据我们用脚本进行编写，用到脚本：!FileCopystr（Source,strTarget)，具体脚本说明如下

!FileCopy(strSource,strTarget)

函数意义： 将路径为strSource的文件复制到路径为strTarget的文件（支持文件夹拷贝）

参    数： strSource，字符串，输入，源文件路径
strTarget，字符串，输入，目标文件路径

返 回 值： 整数
= 0，成功
< 0，失败
失败返回值：
= -201，目标路径与源路径相同
= -203，读写失败
= -205，磁盘空间不足
= -206，源文件或路径不存在
= -208，创建文件夹失败
= -209，输入路径错误
= -220，目标路径中存在与待创建文件夹同名的文件
= -227，源路径为文件，目标路径下存在同名的文件夹
= -228，源路径为文件夹，目标路径为文件或目标路径下存在同名的文件
= -229，目标路径为源路径的子文件夹
= -1021，U盘未插入

实
