lesson2 Zigbee的硬件相关及IO操作

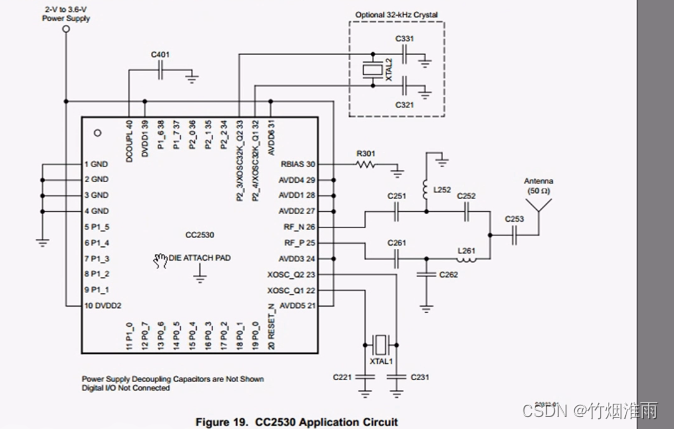

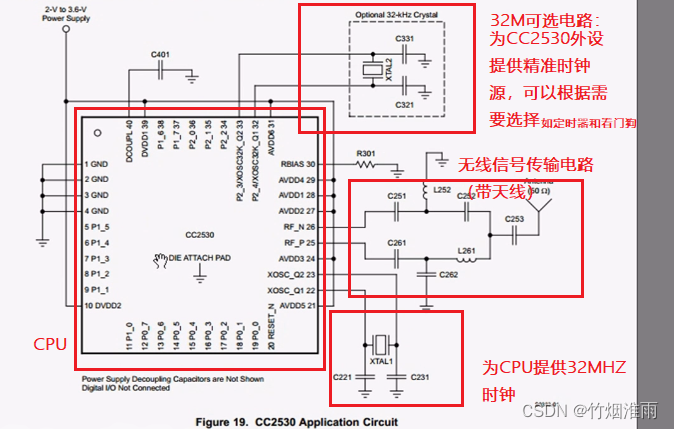

1.CC2530基本工作电路图：

注意点：

• CPU芯片背面焊盘必须接地
• CC2530的外部时钟源晶振为CPU提供了32MHZ时钟

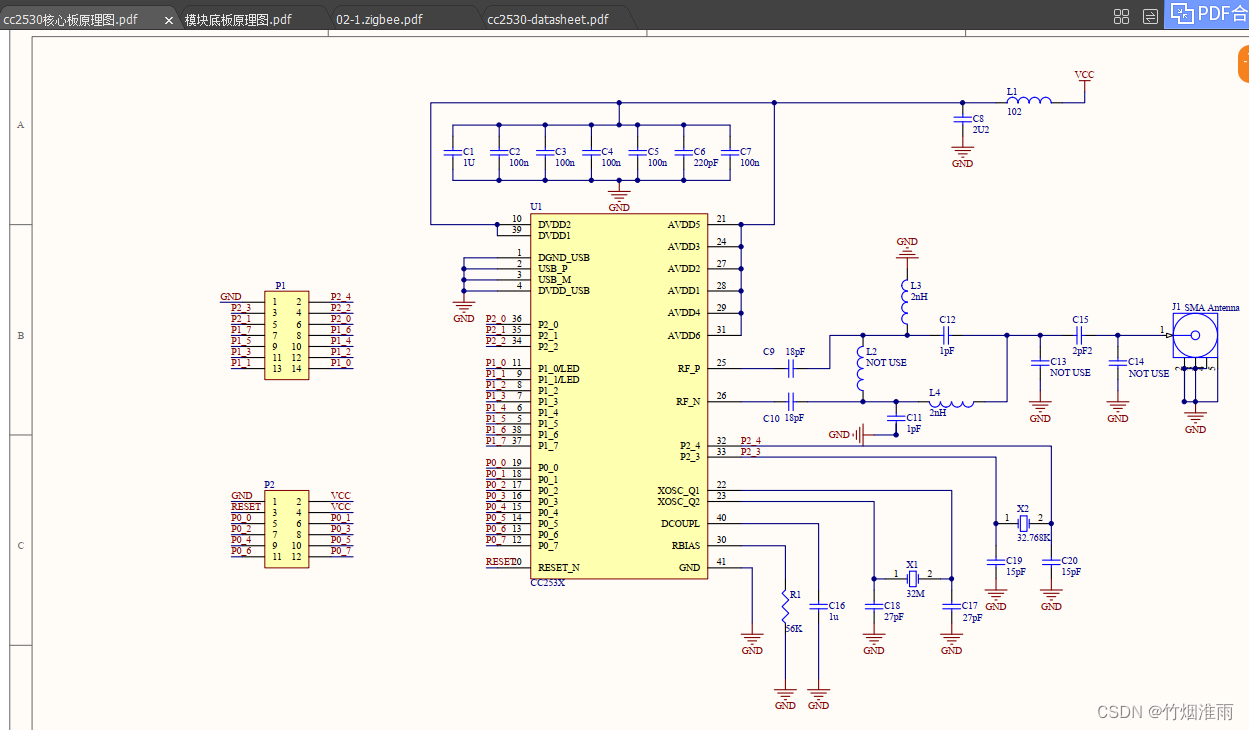

2.下面是cc2530的核心板原理图

相较于基本工作电路多了

• 一块复位电路

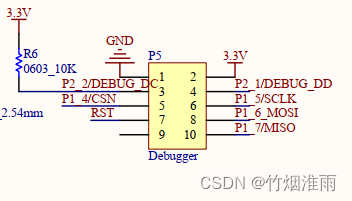

• 从CC2530芯片直接引出下载程序相关的5根线

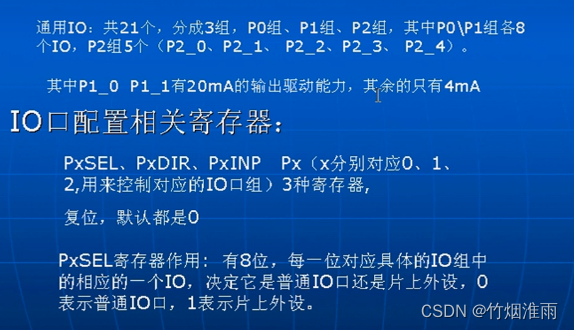

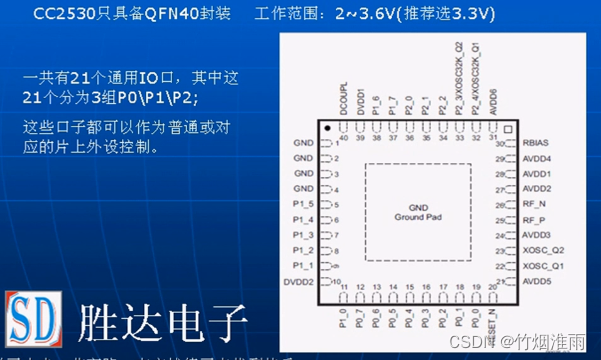

3.共有40个引脚，其中21为通用IO口P0_0-P0_7、P1_0-P1_7、P2_0-P2_4

4.输出功能的配置：

比如想要配置P1_0为输出功能

• 第一步需要将P1_0设置为普通IO口模式，而不能是片上外设的模式（配置P1SEL第0位为0）
• 第二步让P1_0处于输出状态，而不是输入状态（配置P1DIR的第0位为1）
• 第三步给P1_0赋值，P1_0=1或P1_0=0

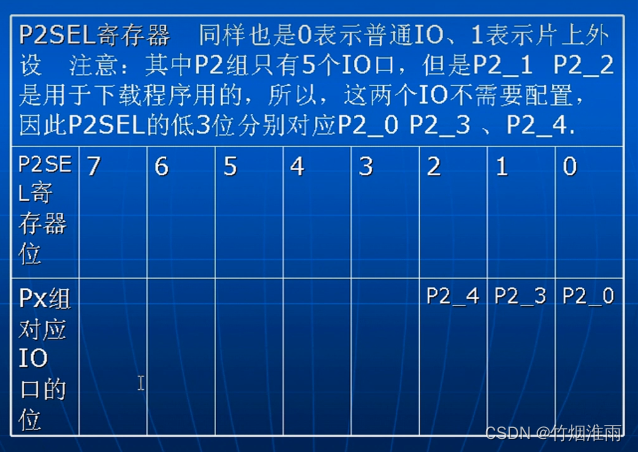

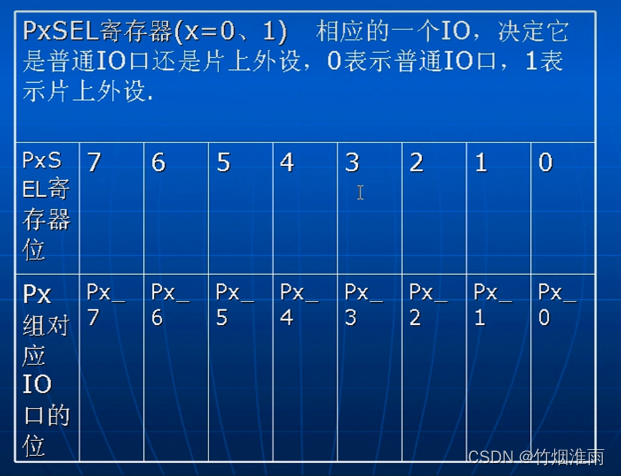

（1）PxSEL寄存器介绍：P0SEL、P1SEL、P2SEL，负责管理所有IO处于普通IO还是片上外设

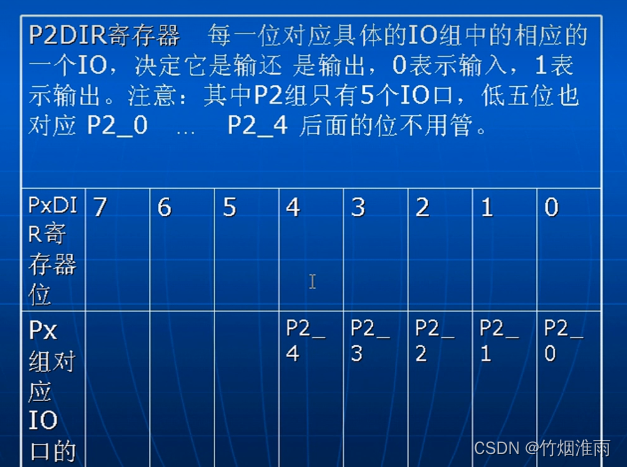

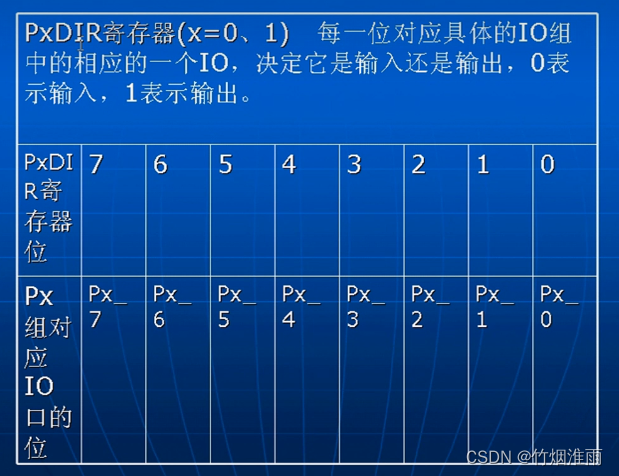

（2）PxDIR寄存器介绍：P0DIR、P1DIR、P2DIR，负责管理所有IO口处于输入状态还是输出状态

（3）代码实现

#include<iocc2530.h>
void main()
{
  P1SEL &= 0xFE;//让P1_0处于普通IO口，非片上外设模式
  //由于上电时，所有寄存器状态都是0，所以上电时PxSEL默认为普通IO口
  P1DIR |= 0x01;//让P1_0处于输出状态，非输入状态
  P1_0=1;
  while(1);
}

5.输入功能的配置

比如配置P0_1

• 第一步配置P0_1处于普通IO口，而不是片上外设模式（P0SEL中第1位为1）
• 第二步配置P0_1处于输入状态，而不是输出状态（P0DIR中第一位为0）

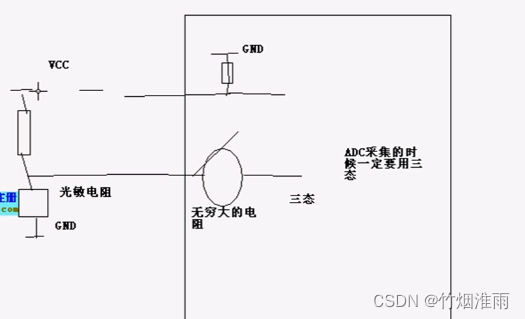

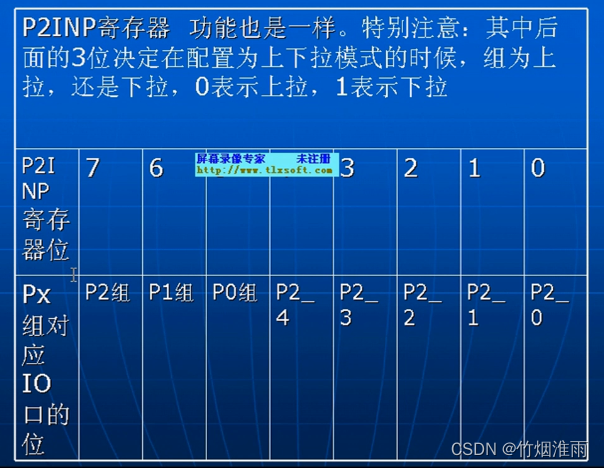

• 第三步配置P0_1处于上拉、下拉或者三态（接入无穷大电阻、高阻态，用于直接读取外面电平的状态）中的一种状态（P0INP的第1位配置为1表示三态；第1位配置为0，表示上下拉，当P2INP的第6位为0表示上拉，1表示下拉）

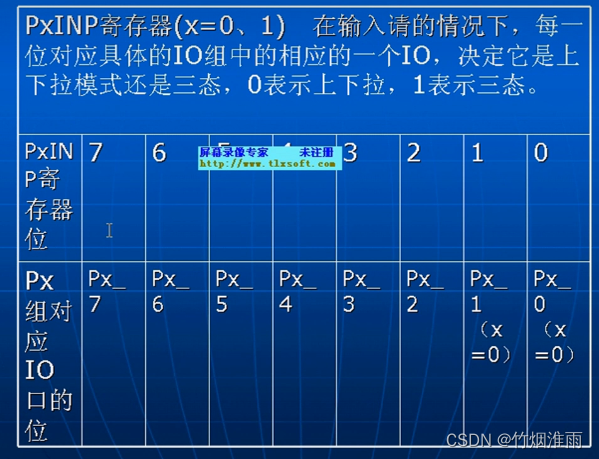

PxINP寄存器

6.按键点灯，实现效果按下K2，LED1点亮，松开熄灭

#include<iocc2530.h>
void main()
{

  P1SEL &= 0xFE;//让P1_0处于普通IO口，非片上外设模式
  //由于上电时，所有寄存器状态都是0，所以上电时PxSEL默认为普通IO口
  P1DIR |= 0x01;//让P1_0处于输出状态，非输入状态
 // P1_0=1;

  P0SEL &= 0xFD; //1111 1101
  P0DIR &= 0xFD;

  P0INP &= 0xFD; //让P0_1处于上下拉模式
  P2INP &= 0xDF; //1101 1111 让P0组处于上拉模式

  while(1)
  {
    if(P0_1 == 1)//检测到输入为高电平
    {
      P1_0=0;
    }
    else  //检测到输入为低电平
    {
      P1_0=1;
    }
  }
}

7.口诀总结：

关于位赋值操作

• &操作可以在不影响其它位的情况下对某一位赋0
• |操作可以在不影响其它位的情况下对某一位赋1
• ^操作搭配某位为1可以在不影响其它位的情况下对某一位取反

配置IO状态，同一组状态，谁在前谁为0，在后则为1

• 普通IO模式、片上外设模式：普通IO为0，片上外设为1
• 输入输出：输入为0，输出为1
• 上下拉、三态：上下拉为0，三态为1
• 上、下拉：上拉为0，下拉为1

8.操作IO口时，CC2530与51单片机的区别：

CC2530芯片可以直接操作IO口，不需要像51单片机那样使用之前先定义引脚sbit xxx=Px^x;
