【GIS】GIS中仿射变换的六参数

一、tif格式对应的tfw文件中的六参数：

0.02
0
0
-0.02
438736.80798
2471988.50468

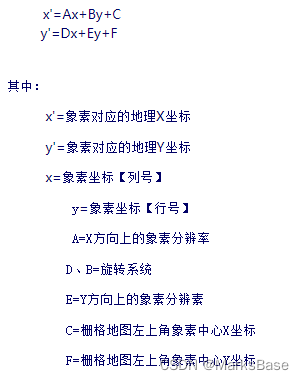

.tfw文件中每行对应关系

A 【X方向上的象素分辨素】
D 【旋转系数】
B 【旋转系统】
E 【Y方向上的象素分辨率】
C 【栅格地图左上角象素中心X坐标】
F 【栅格地图左上角象素中心Y坐标】

二、GDAL中的geotrans的六参数:

geotrans=[438736.797983, 0.19999999999999976, 0.0, 2471988.5146749998, 0.0, -0.199999999999983]

GDAL 中，GeoTransform是一个六个元素的元组。六个参数分别为：（左上角x坐标， 水平分辨率，旋转参数，左上角y坐标，旋转参数，-垂直分辨率）

GDAL数据集在表示栅格位置（像素或者是行坐标）和地理参考坐标之间的关系有两种方法。 最常使用的仿射变换。 仿射变换包括六个参数，由GDALDataset::GetGeoTransform()返回， 采用下面的关系把像素/行坐标转换到地理参考空间：

在“向北”的图像中，GT(2) and GT(4) 系数为0， GT（1） 是像素宽度， GT（5） 是像素高度。 (GT(0),GT(3)) 位置是栅格左上角像素的左上角。请注意，上面的像素/行坐标是从左上角像素的左上角 (0.0, 0.0) 到右下角像素的右下角。

三、geotrans与tfw文件中六参数的对应关系：

geotrans[0] = tfw[4]
geotrans[1] = tfw[0]
geotrans[2] = tfw[2]
geotrans[3] = tfw[5]
geotrans[4] = tfw[1]
geotrans[5] = tfw[3]

四、ArcMap中的范围：

五、affine包中的参数

Affine 类是一个用于二维仿射变换的 Python 类，它继承自 namedtuple。这个类主要用于执行二维线性映射。下面是对该类的总结：

参数和属性

• a, b, c, d, e, f：这些是仿射变换矩阵的系数。它们定义了一个增广的 3x3 矩阵，用于将二维坐标 (x, y) 映射到新的坐标 (x', y')。
• g, h, i：这些系数在仿射变换中通常是固定的，分别为 0, 0 和 1。

矩阵形式

仿射变换矩阵的形式如下：

| x' |   | a  b  c | | x |
| y' | = | d  e  f | | y |
| 1  |   | 0  0  1 | | 1 |

使用示例

# 创建一个仿射变换对象
affine_transform = Affine(a,b,c,d,e,f,g= 0.0,h= 0.0,i= 1.0)

# 使用 GDAL 风格的系数创建仿射变换对象
gdal_transform = Affine.from_gdal(c, a, b, f, d, e)
