Android Bluetooth Framework源码剖析(一)初见轮廓

框架

蓝牙如今许多人生活中不可或缺的一项技术,耳机、音箱、遥控器、手表、手环、电灯泡、手机、电脑、电视机,而Android也很常见,小到三岁孩童,老至八十老人都可能使用着它, 本系列文章将从源码角度详细剖析Android蓝牙框架,从现象看本质,看看点击一下蓝牙开关、点击一下连接就可以听到音乐背后的神秘面纱,看看app开发时调用enableconnect都是如何实现的。

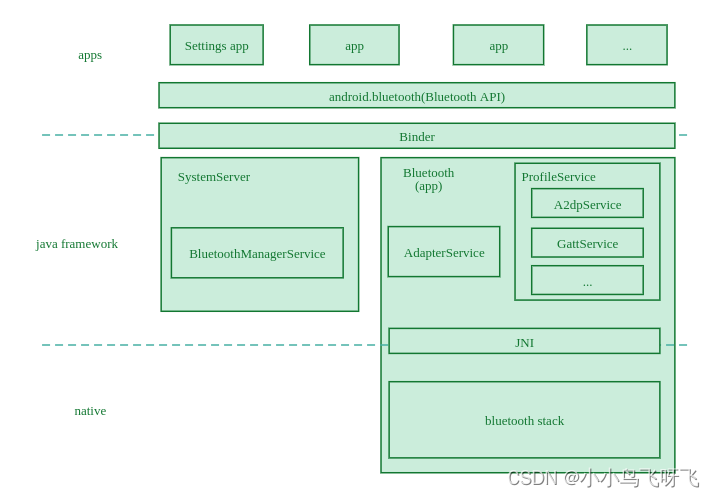

本系列文章主要以Android14的源码为蓝本,Android13及以上版本将蓝牙相关的内容集中到packages/modules/Bluetooth目录下,而Android12及以下版本分散在各个目录,但总体的框架没有太大差异,代码获取方式:git clone https://android.googlesource.com/platform/packages/modules/Bluetooth -b android14-s2-release,也可以从国内的一些源获取。整体框架如下图:
在这里插入图片描述

整体分三层,分别是apps、framework、native,向下还有bt driver等不再本系列问题讨论范围内,这里就不具体展示出来了,除了这三层还有一些中间件,如JNI、Binder。

  • apps
    这一层是整个框架的最上层,都是用户可以直接可以看到的APP,例如设置中的蓝牙页面、开发的蓝牙应用等等,这些app通过bluetooth api与framework通信,操作底层的蓝牙协议栈或者获取信息等等。
  • api / binder
    api(android.bluetooth, 在framework/java/android/bluetooth路径下)实际上是运行在apps层的,app和蓝牙服务是跨进程的,不能直接使用协议栈的能力,因此通过binder机制实现apps和蓝牙服务跨进程通信,通信的接口采用AIDL(Android Interface Definition Language)描述,api在framework/java/android/bluetooth路径下实现,binder的接口定义在system/binder/android/bluetooth路径下。
  • framework
    这一层中包含了蓝牙管理服务、蓝牙Adatper服务、Profile服务,蓝牙管理服务是一个系统服务,负责蓝牙总体的管理,Adapter服务实现对本机蓝牙的控制和管理,Profile服务主要是实现两个蓝牙设备通信时的控制和管理,因此系统管理服务需要依赖Adapter服务和Profile服务,同样的系统管理服务和其他服务通信时也是跨进程,需要使用binder机制,这些服务都是通过Jave实现,在android/app/src/com/android/bluetooth路径下。
  • JNI
    framework层中的服务不包括蓝牙协议栈,且都是使用jave实现,因此和协议栈通信时需要使用JNI机制实现java和c++的相互转换,在android/app/jni路径下。
  • native
    蓝牙协议栈的底层实现,实现蓝牙通信协议和本地蓝牙设备的控制管理,它采用C++编写,在system路径下。协议栈不会运行在一个单独的进程,它会生成一个动态链接库,运行在蓝牙服务的APP中,关于蓝牙协议栈的详解可参考另外一个专栏 android蓝牙协议栈 fluoride

调用流程

下图是以打开蓝牙和连接蓝牙两个动作为例,展示了各层以及各个模块间的调用流程。这里简单预览一下其调用流程,在后续的文章中将详细的讲述,可以看到打开蓝牙和连接设备最大的区别是打开蓝牙会先通过BluetoothManagerService再到AdapterService,而连接蓝牙直接调用ProfileService的提供的能力;
在这里插入图片描述
