在设计Arduino小车底盘的时候发现测量arduino uno的定位孔很麻烦,而且在网上找了老半天发现只有大概的cad图纸,并没有具体距离。所以我花了一丢丢时间用CAD在原有cad图纸的基础上标注出了四个定位孔的定位尺寸。

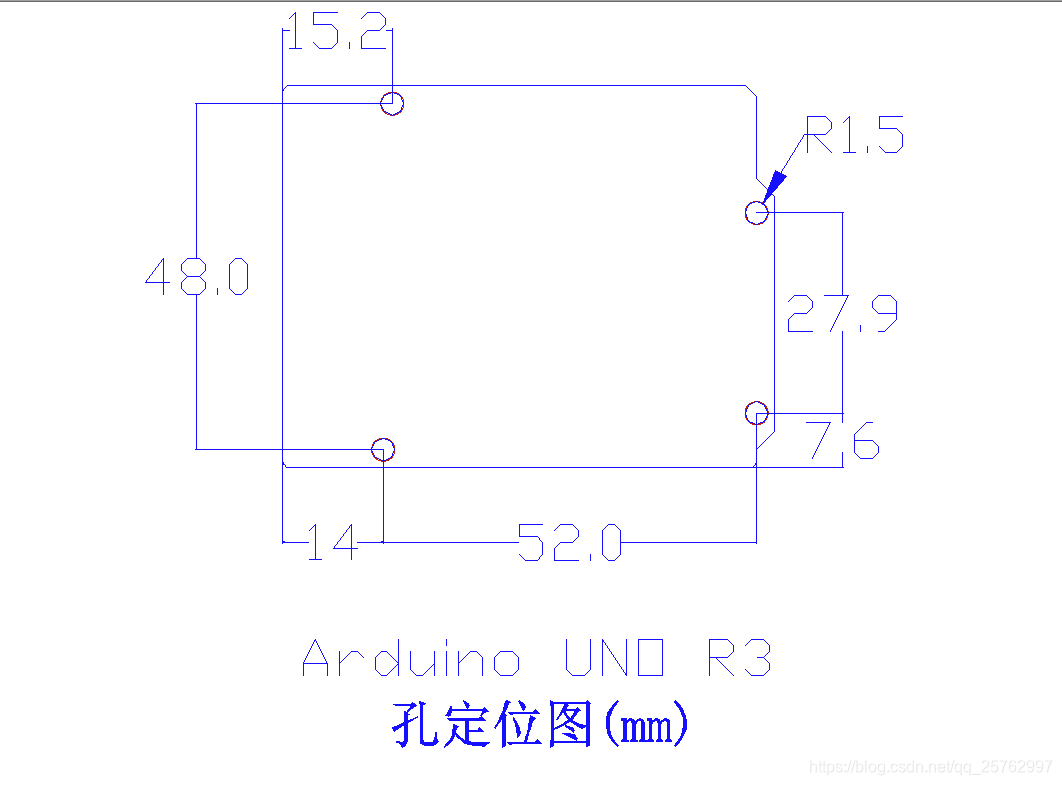

Arduion UNO R3 开发板定位孔尺寸图
最新推荐文章于 2024-04-06 20:52:46 发布
在设计Arduino小车底盘的时候发现测量arduino uno的定位孔很麻烦,而且在网上找了老半天发现只有大概的cad图纸,并没有具体距离。所以我花了一丢丢时间用CAD在原有cad图纸的基础上标注出了四个定位孔的定位尺寸。
