安卓生态中不同视角的耗电优化

背景

迈入移动时代之后，我们的工作和生活已经离不开手机了。每个人都希望从早上醒来开始，到晚上给手机充电之前，手机的电量能够支撑我们一天的工作，社交，娱乐。在强烈的用户需求下，整个安卓生态的角色，无论是设备厂商，谷歌还是应用公司，都自发的贡献自己的力量来做耗电优，这次分享主要探究各方的视角下，所提出的耗电优化方案，到底发挥了自身哪些优势，遇到了哪些问题，权衡了哪些事情，以及关注什么利益。

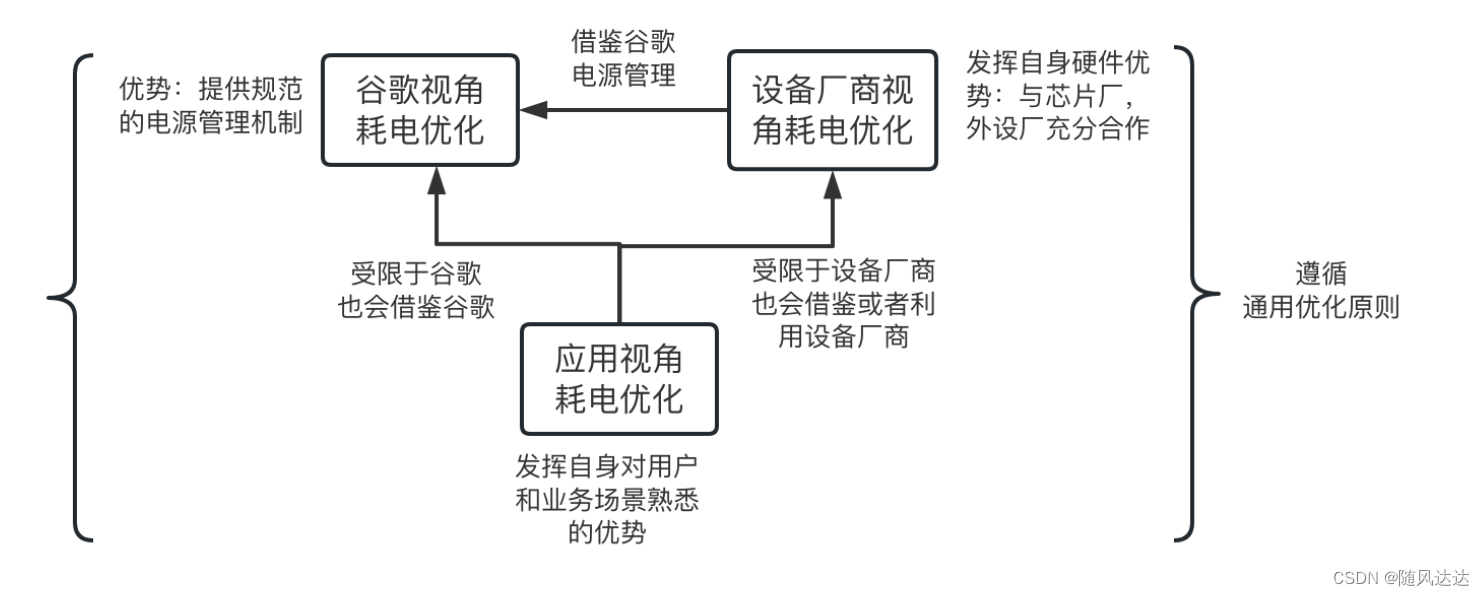

安卓生态下各方视角耗电优化关系图如下：



通用优化原则

• 减少硬件休眠唤醒次数：硬件的低功耗模式电流，与正常工作电流能达到百倍到千倍的差距，因此减少唤醒次数非常重要。例如不要唤醒手机只发送很小的数据到后端，可以合并到一起发送

• 保证硬件正常进入休眠：例如应用不要因为长时间持有wake lock导致手机无法休眠

• 减少硬件使用时长：资源使用时间越少，自然越省电。例如获取实时位置时，gps扫描频率够用就行

• 优化硬件使用时机：例如延迟任务到手机充电之后再执行

功耗公式

• 总耗电=模块1耗电+模块2耗电+...+模块n耗电

• 模块x耗电(mAh) = 模块x行为1电流(mA) * 模块x行为1耗时(h) + 模块x行为2电流(mA) * 模块x行为2耗时(h) +... +模块x行为n电流(mA) * 模块x行为n耗时(h) + 模块x低功耗模式时间的耗电 + 模块x等待进入低功耗模式时间的耗电

（电能 = 电压 * 电流 * 时间，而手机电压经过稳压之后是恒定的，所以公式只需要考虑电流和时间）

举例如下：下面两个例子虽然工作时间都是10ms，但是唤醒硬件的次数会导致等待进入低功耗模式时间不同，最终导致功耗相差很大，因为低功耗模式电流，与正常工作电流能达到百倍到千倍的差距。

20ms=10ms工作时间 + 2ms等待进入低功耗模式时间 + 8ms低功耗模式时间

20ms=两次5ms工作时间 + 4ms等待进入低功耗模式时间 + 6ms低功耗模式时间

谷歌视角的耗电优化

谷歌提供规范的电源管理机制，体系而规范的治理耗电，同时作为中间桥梁连接设备和应用，防止耗电治理变得混乱，这样谷歌能够让整个安卓生态吸纳更多的设备和用户。从中我们可以了解到比较全面的电源管理，所以先介绍一下谷歌视角的解决方案。

通过Doze，App Standby，Battery Saver机制，将硬件资源分配给最需要他们的应用，进而最大程度的降低耗电。

• Doze：通过合并应用的后台活动降低耗电

• App Standby：根据app的使用频率，限制设备资源的使用，进而降低耗电

• Battery Saver：用户主动进入省电模式

Doze

名词简单介绍

• Job:后台执行的任务，会持有wakelock防止系统休眠，可以设定约束条件智能的执行，例如指定特定的网络、是否只在充电时执行等

• Sync：用于跟后端通信的任务

• Wakelock：持有之后，可以防止屏幕关闭之后系统进入休眠状态

• Alarm：闹钟的实现机制，可以将系统从休眠状态中唤醒

工作模式

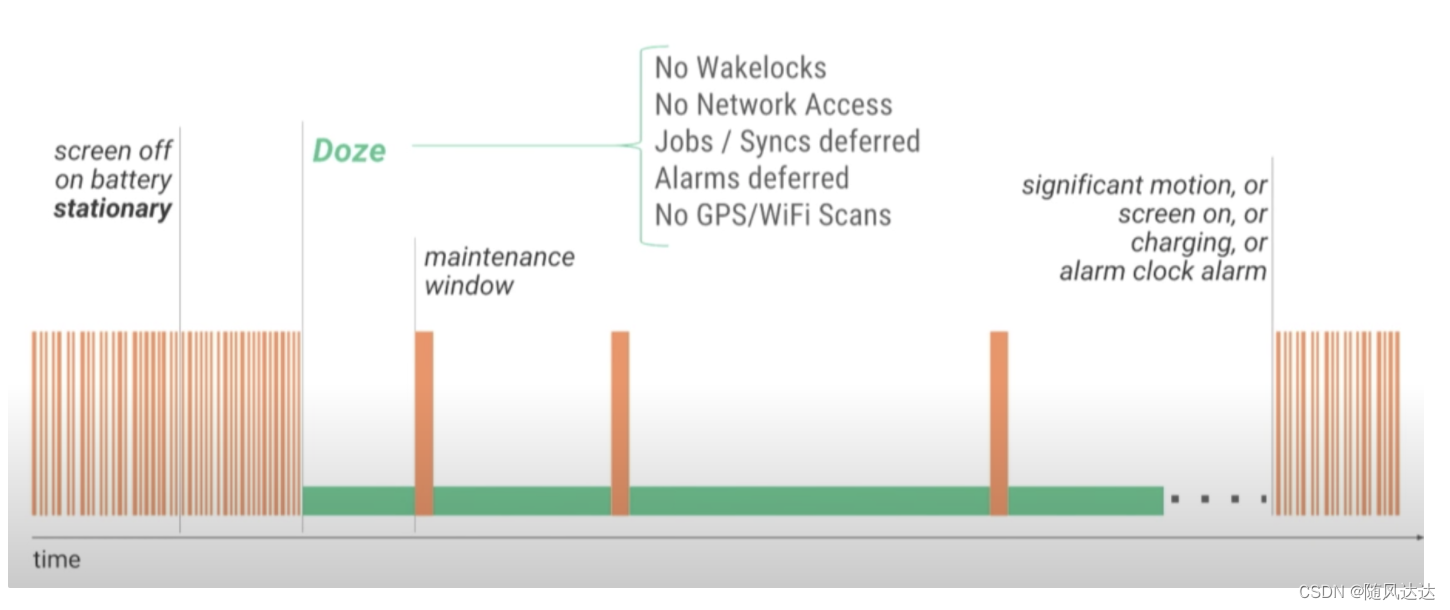

如果设备是电池供电，并且静止不动一段时间，同时屏幕是关闭的，同时设备没有持有Wakelock阻止设备休眠，设备将进入Doze模式，利用linux内核原生支持的休眠模式进入休眠，限制cpu，网络，Gps/Wifi的扫描，同时延迟所有应用的后台任务如Jobs，Syncs，延迟Alarms，将他们合并到一起在maintenance window（周期性的唤醒）的时候执行。并且随着Doze模式越来越久，maintenance window执行的时间间隔会逐渐拉长，直到不满足Doze的条件，例如移动了手机，打开了屏幕，手机充电了，出现了alarm。通过这种机制，可以预见到即使晚上睡觉的时候忘记充电了，第二天醒来手机还能是有电的。

App Standby

工作模式

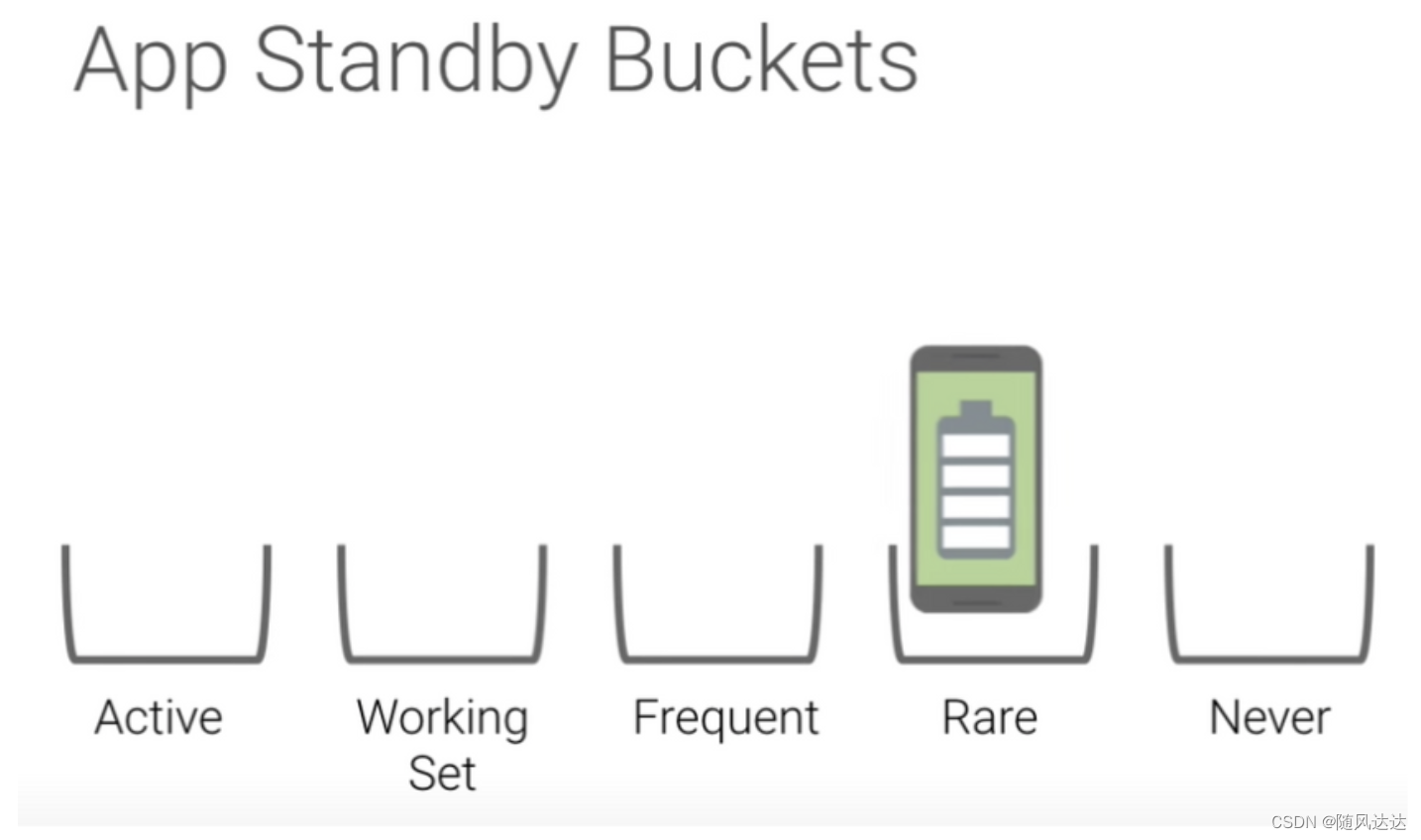

系统会根据应用使用频率将其放置在五个优先级中的一个，从而限制应用对硬件资源的请求。



五种状态

1. Active：表示用户正在使用应用程序，例如：

• 启动了一个activity

• 正在运行一个后台服务

• 有一个关联了前台应用的content provider/sync adapter（安卓一个封装了设备和服务器之间传输数据的框架）

• 点击了应用的通知

1. Working set：如果一个应用经常运行，但当前不是Active的，那么它就是Working set中。例如用户使用时间很长的社交媒体应用。除了直接使用的应用，间接使用的应用也会被提升到Working set。

2. Frequent ：表示一个应用定期的使用。例如用户每天使用的健身应用

3. Rare：表示一个应用不经常使用。例如只在住酒店时才能运行的应用。

4. Never：表示已经安装了，但从未运行的应用。

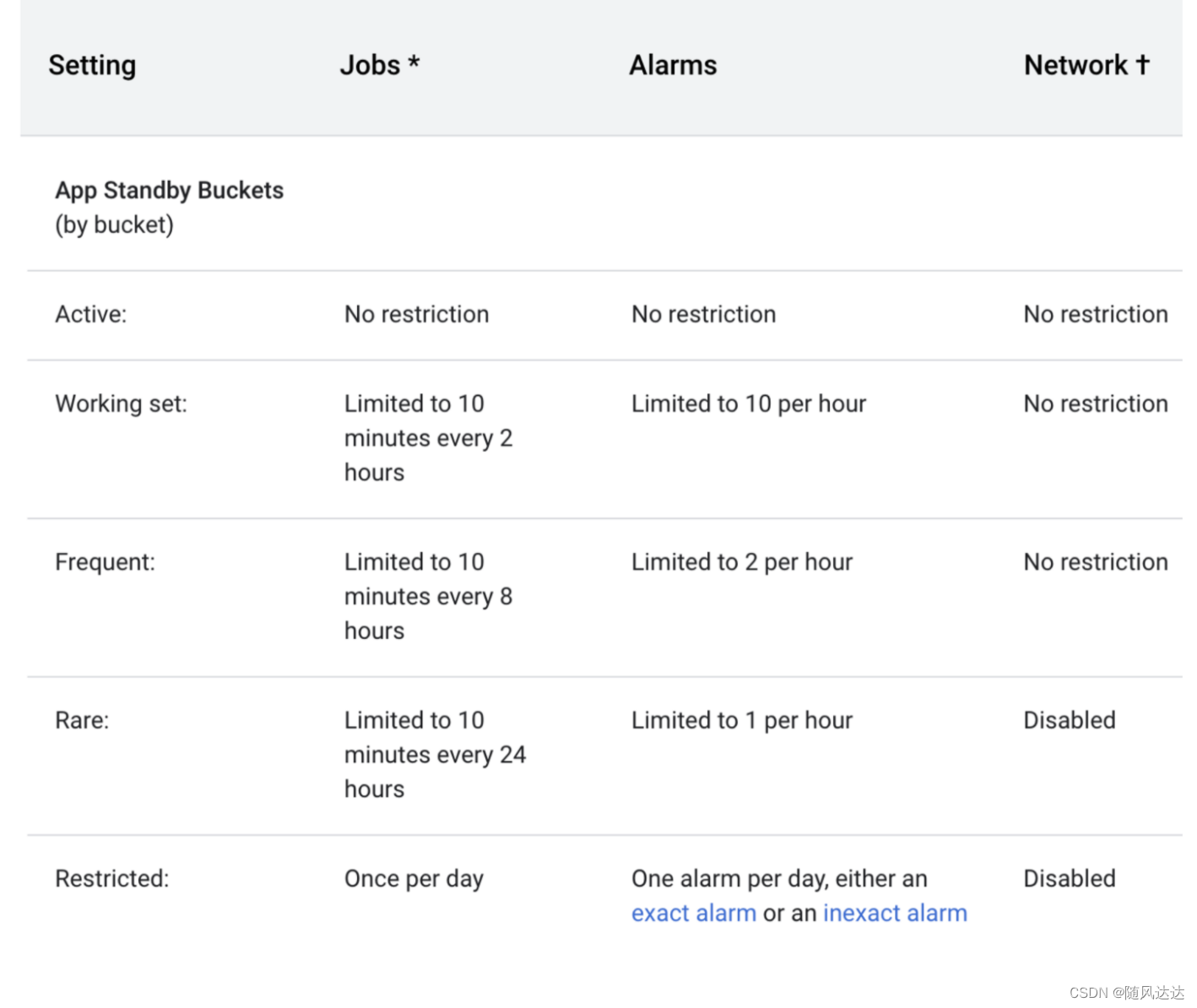

具体限制

Battery Saver

用户主动进入省电模式，谷歌和设备厂商都会修改这里来对app做更多的限制，例如：

• app还没有进入空闲状态的时候，就激进的设置app待机模式

• 后台执行限制覆盖所有应用程序

• 屏幕关闭时，禁用Location服务

• 后台app不允许访问网络等等

设备厂商视角的耗电优化

硬件选型

电池选型

英特尔创始人之一戈登·摩尔（Gordon Moore）曾经提出来过摩尔定律，其内容是当价格不变时，集成电路上可容纳的元器件的数目，每隔18-24个月便会翻倍，性能也会翻倍。摩尔定律让硬件如内存，CPU、 flash，一直都在向前展，但是手机上有一个重要部件多年来都没有革命性的突破，那就是电池技术，就连性能也会被功耗限制住。

而厂商优化电池的主要思路就是更慢的耗电和更快的充电。

• 更慢的耗电：例如增大电池容量，但是电池容量也会受限于手机空间，以及过大会有安全问题，例如三星爆炸事件。还有华为资助研究石墨烯新电池材料，但是目前也只是在实验室阶段。

• 更快的充电：各种快充，闪充技术，例如OPPO“充电 5 分钟，通话 2 小时”

其他硬件选型

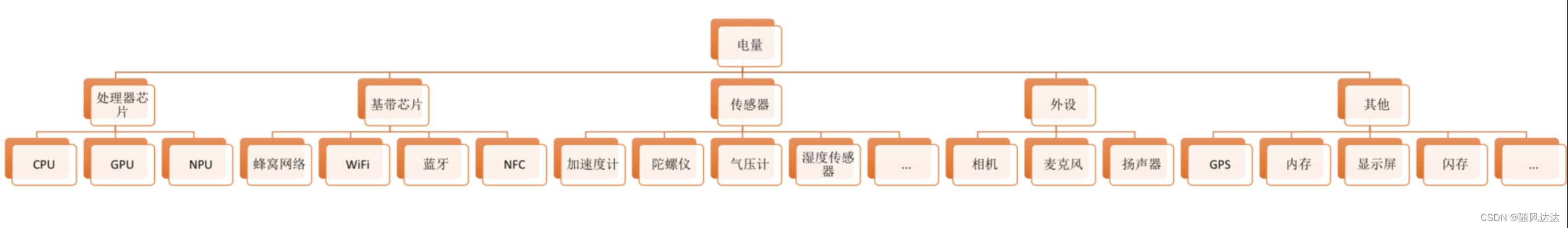

这些硬件都会连接到电池，这些硬件的选型需要在性能，价格，功耗三者中进行权衡，这取决于产品的卖点是低价，高性能，还是续航时间长。其中屏幕，CPU，WiFi 和数据网络、GPS 都是常见的耗电大户

电路设计

选型之后会交由硬件工程师设计电路，做好工作功耗和待机功耗的检测工作，测试是否有漏电现象，从电路设计层面优化功耗

驱动适配

这里的关键是保证硬件休眠的正常，当硬件不使用的时候，所有硬件资源都要进入低功耗模式，所有驱动的suspend相关的逻辑都要是正常的，并且是最优的。

Framework优化

核心手段是硬件资源的合理限制和合理调度，例如

• CPU 大小核频率不同，会灵活地为不同任务分配相应的核

• 系统动态调整频率

• 限制进程保活

• 禁止app对某些频繁变化的广播响应

• alarm对齐，网络心跳唤醒对齐，即是把这些任务合并在一起统一唤醒执行

• 加大系统资源的限制：例如释放waklock锁、禁止gps location调用、关闭wifi 扫描或见啥扫描频率，优化扫描算法避免无效的低信号质量wifi。

• 对不常用的应用进行针对性优化，灭屏强行释放waklock锁、禁止gps location调用、关闭wifi，降低扫描频率等

• GPS方案合并多app上报，控制频率；

• 屏幕高Hz功耗：由于90、120Hz高帧率做出了更流畅的体验，但不是所有app都需要120Hz。针对不同app进行针对性的开启或关闭高Hz

• 触摸屏：优化扫描频率、点击坐标算法优化等。

• 省电模式加大限制

应用视角的耗电优化

从应用的视角会同时考虑到设备厂商，谷歌的限制和优化特点，也会考虑到用户的特点。

耗电问题

怎么定义一个电量问题？

当功能与电量不相符的时候，就可以看作一个电量问题，并且无论是严重耗电，还是轻微耗电问题，都会随着时间的推移而放大

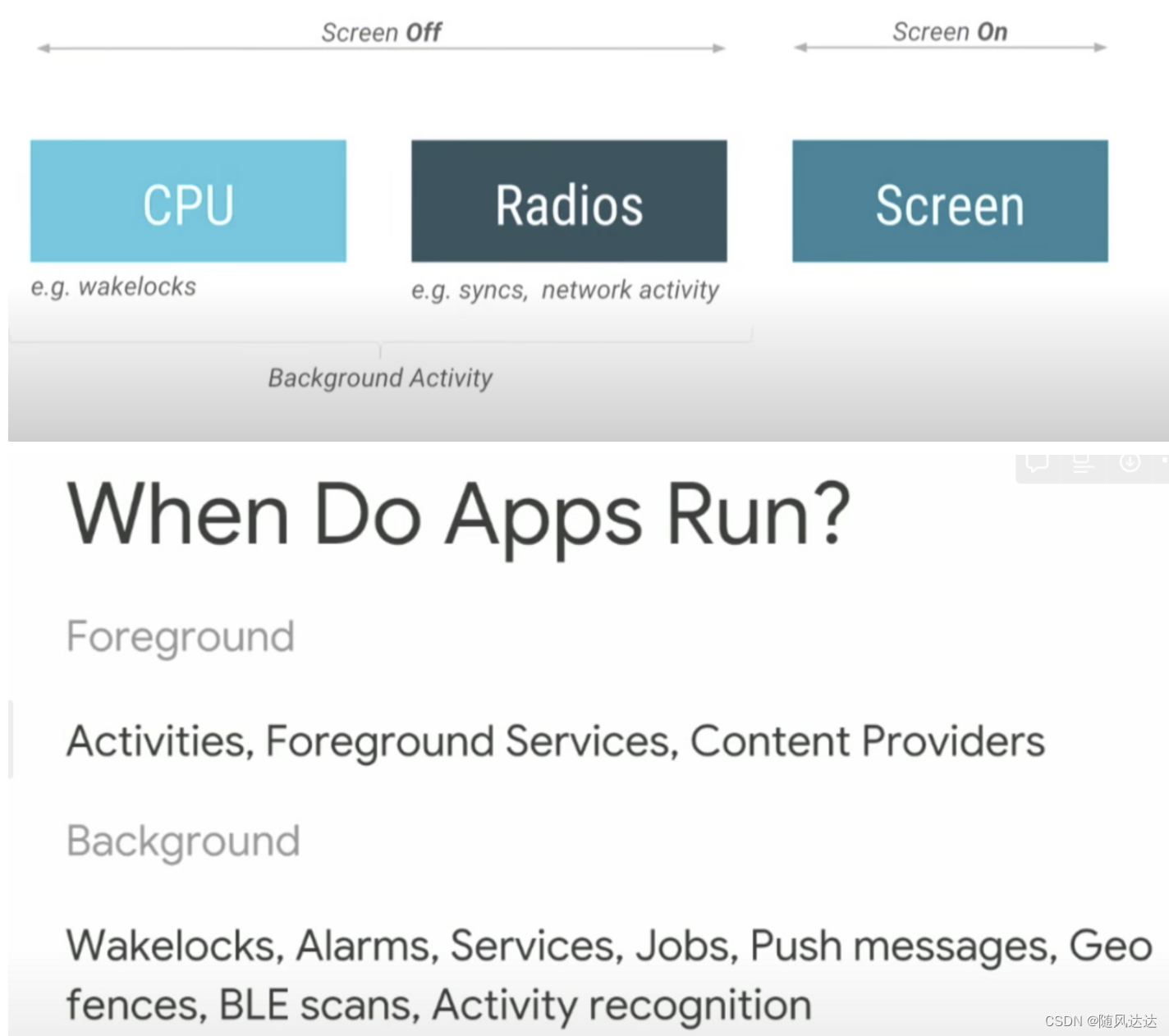

电量主要去了哪里？

屏幕开启：前台应用在执行，此时屏幕最耗电

屏幕关闭：后台应用在执行，此时cpu，网络最耗电

耗电评测

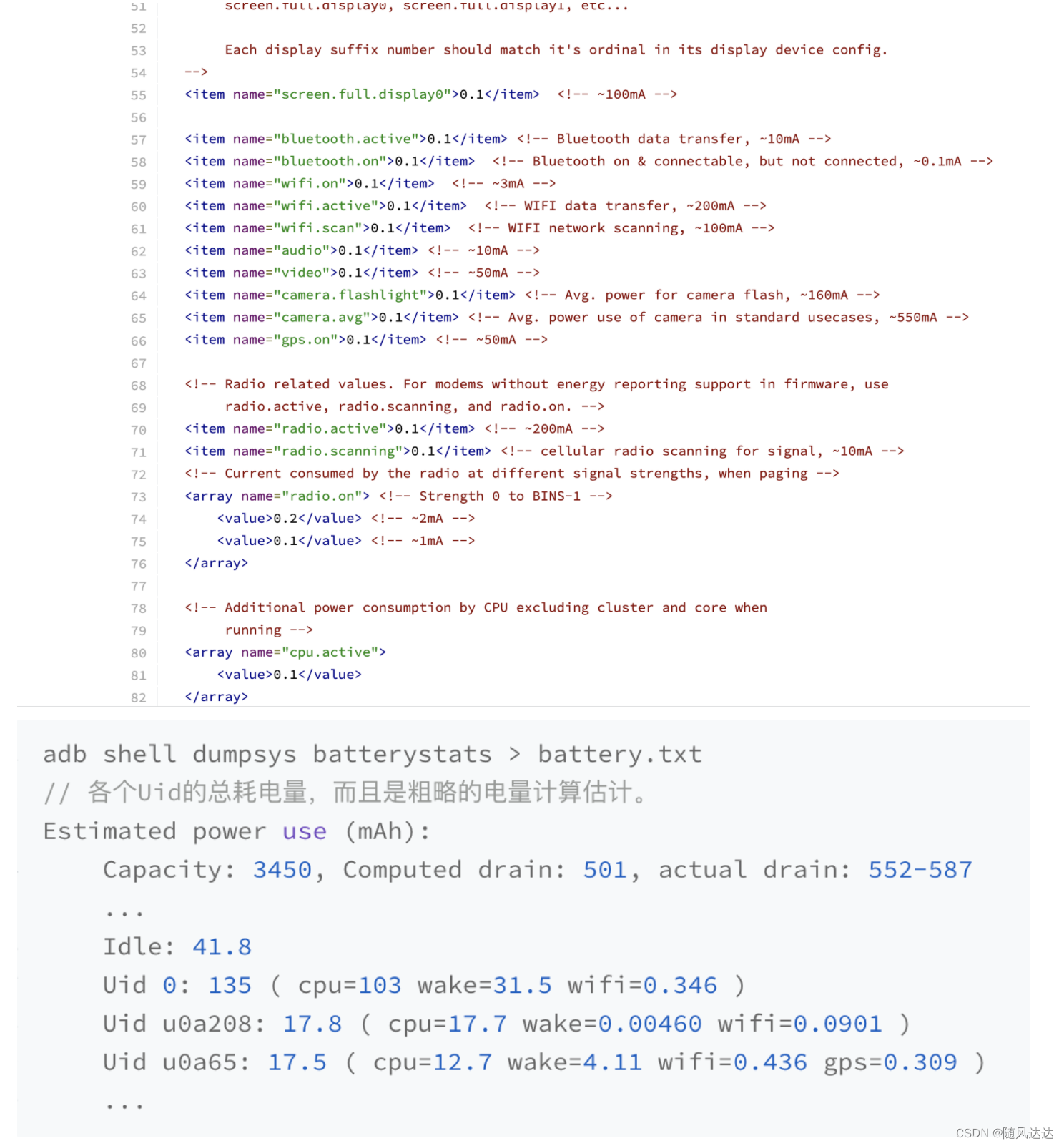

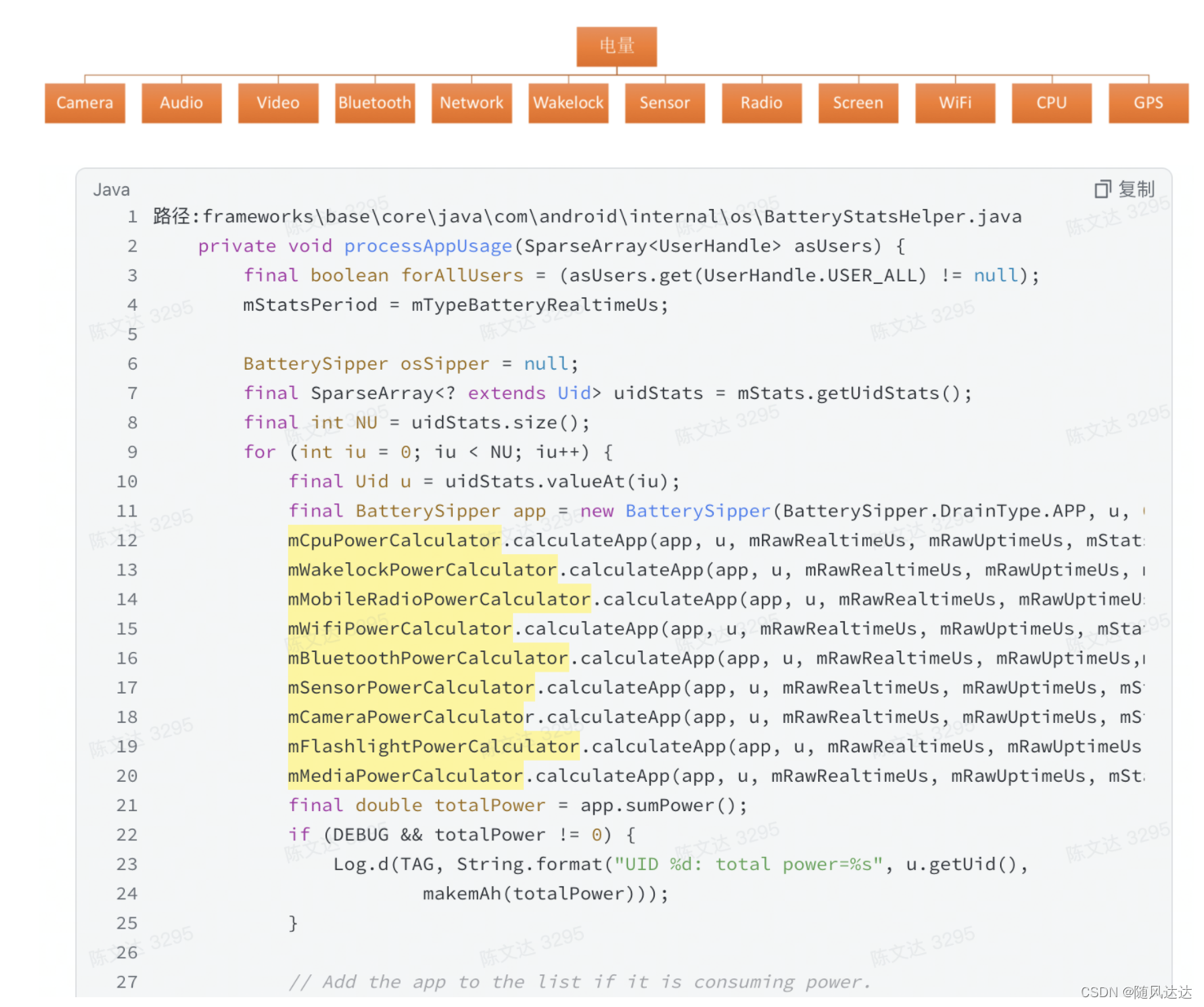

目前安卓是能采用估算的方式进行量化，Android 系统要求不同的厂商必须在 /frameworks/base/core/res/res/xml/power_profile.xml 中提供组件的电源配置文件。通过adb shell dumpsys batterystats这种方式即可获得估算结果

这种估算方式会出现不准的情况，但是能帮助归因。由上面的公式可以知道，唤醒次数越多的时候，这种计算方式越不准。

耗电优化

可以发挥对业务和用户熟悉的优势，将功能设计的更加合理，例如：

• 结合业务功能，看能否推迟到充电的时候执行，例如等到充电了再上报数据到后端

• 防止出现高cpu的问题

• 不要唤醒手机上报很小的数据，可以合并在一起上报，减少唤醒次数

• 后台程序活跃导致过度的唤醒：例如alarm太频繁，可以多使用标准的库例如WorkManager API,JobScheduler,SyncManager这些框架，将wakelock的释放，任务的延迟，任务出发的时机都交给这些库。如果一定要自行申请wakelock，可以设置一个超时时间，防止没有释放wakelock导致手机无法休眠

• 控制任务绑定绑定大小核

• 跟厂商合作控制cpu频率

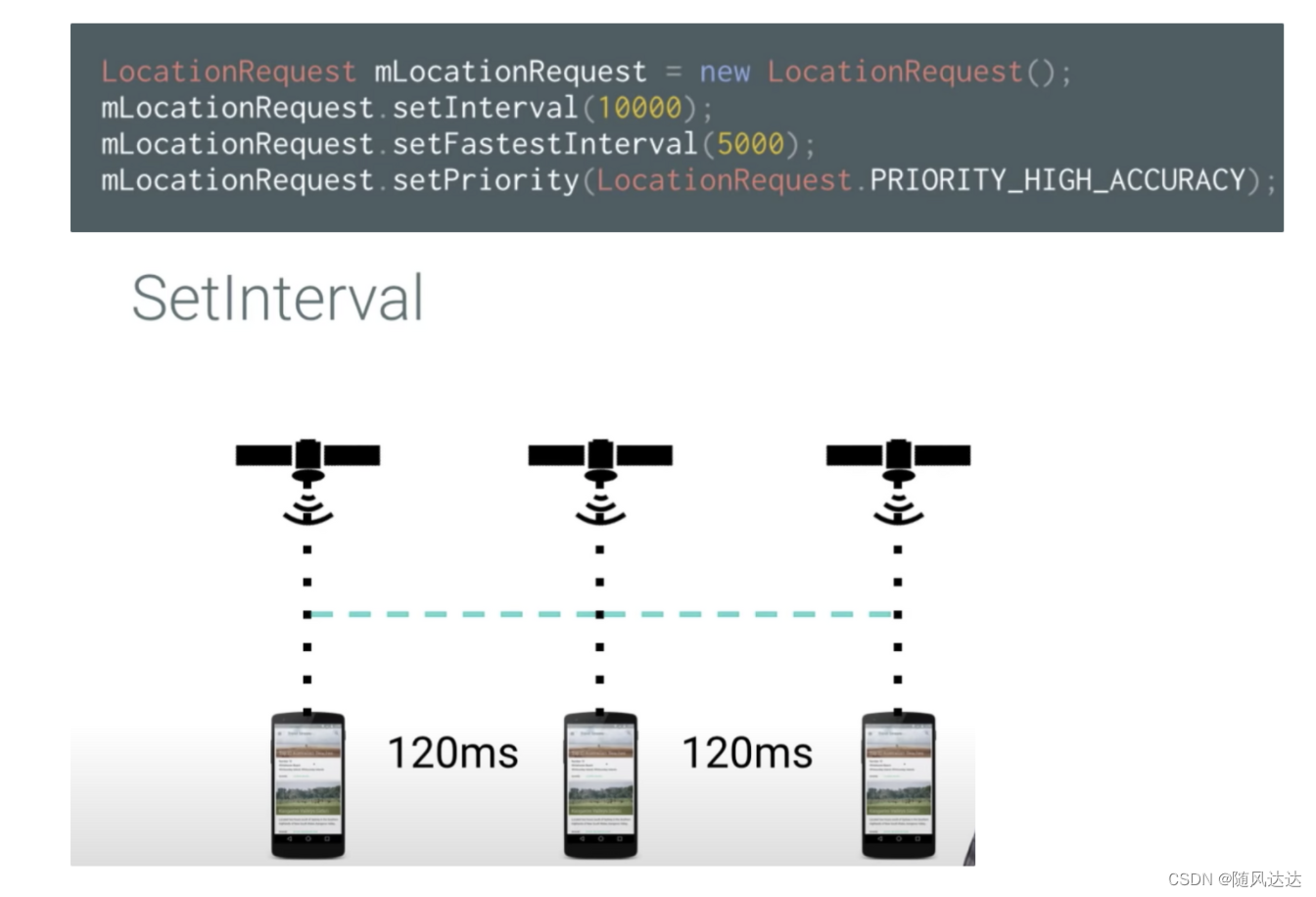

• 合理的使用gps扫描频率，不影响功能的情况下降低耗电

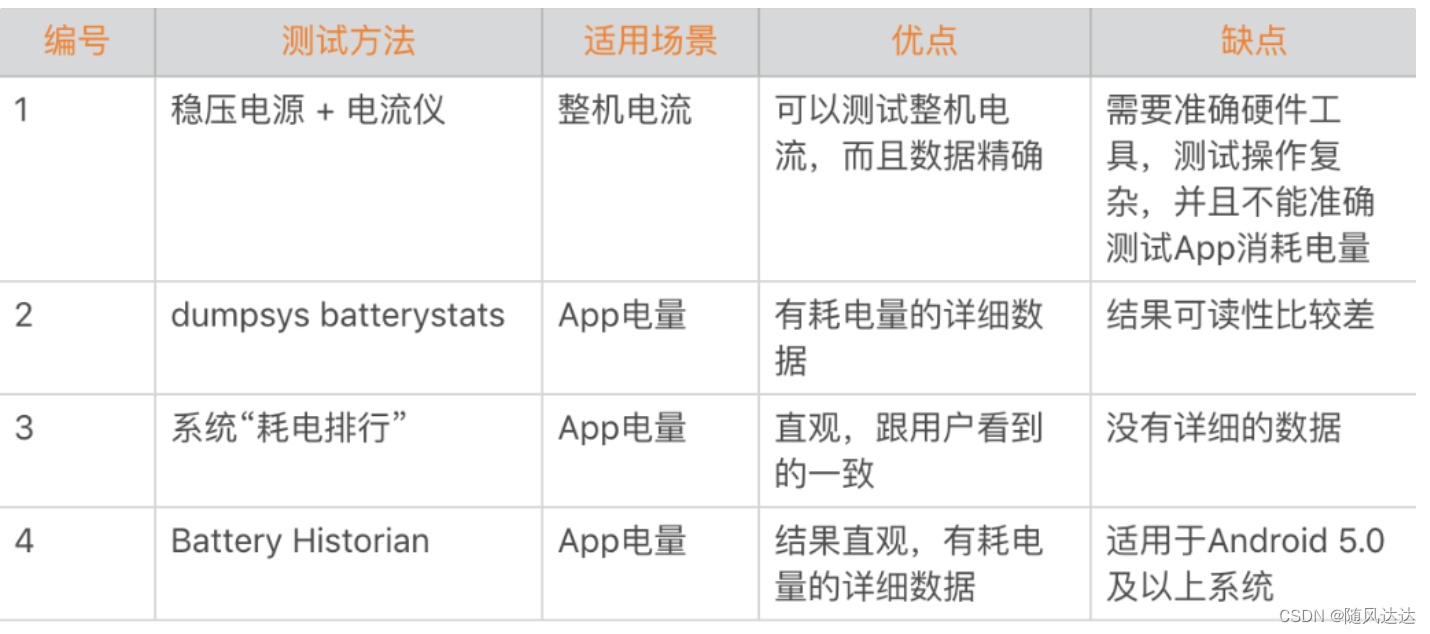

耗电工具

通用工具
