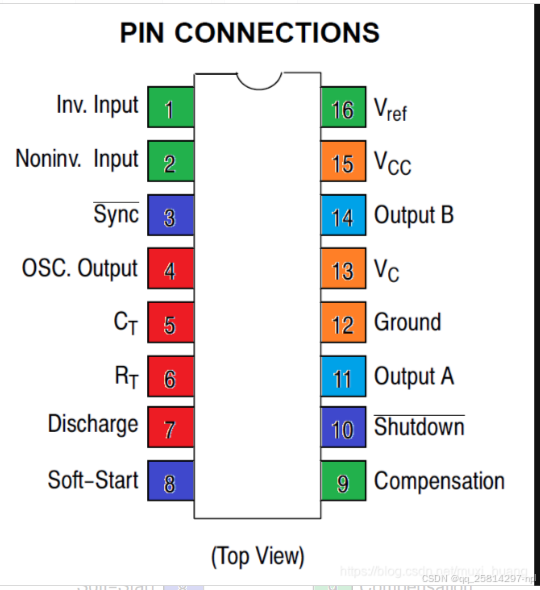

1 引脚说明

相同颜色的引脚表示同一功能或同一类型。
1. 1脚、2脚、9脚和16脚。这四个脚主要实现反馈和补偿。
2. 3脚、8脚、10脚是功能引脚。
3. 4脚、5脚、6脚、7脚决定了输出PWM波形的频率。
4. 12脚、13脚和15脚是电源脚和地脚。
5. 11脚和14脚是输出脚。

1脚和2脚分别是芯片内部误差放大器的反相输入端和同向输入端。当1脚电压比2脚电压高时，输出的PWM占空比增加；反之减小。
3脚用于同步两个波形。
4脚是芯片内部振荡器的输出脚，可用于判断频率是否设置正确。
5脚、6脚和7脚共同决定了输出PWM的频率，频率的计算公式为：f=1/(CT*(0.7RT+3RD))
8脚是软起动脚。连接该脚的电容容值越大，软起动的时间越长。
9脚是补偿脚，连接芯片内部误差放大器的输出。通过该脚对反馈网络进行补偿，可以减小负载变化或者芯片电源波动时输出PWM的电平的波形。
10脚是关闭脚。该脚接地时芯片正常工作，该脚接高电平时芯片将保持在关闭模式。可接保护电路。
11脚和14脚是PWM输出脚。
12脚是地脚。
13脚是图腾柱输出的电源脚，决定了输出PWM的高电平。
15脚是芯片电源脚。
16脚是芯片输出的5.1V参考电源脚。可作为误差放大器的基准电源，也可以作为关闭脚的电源。

2 特性

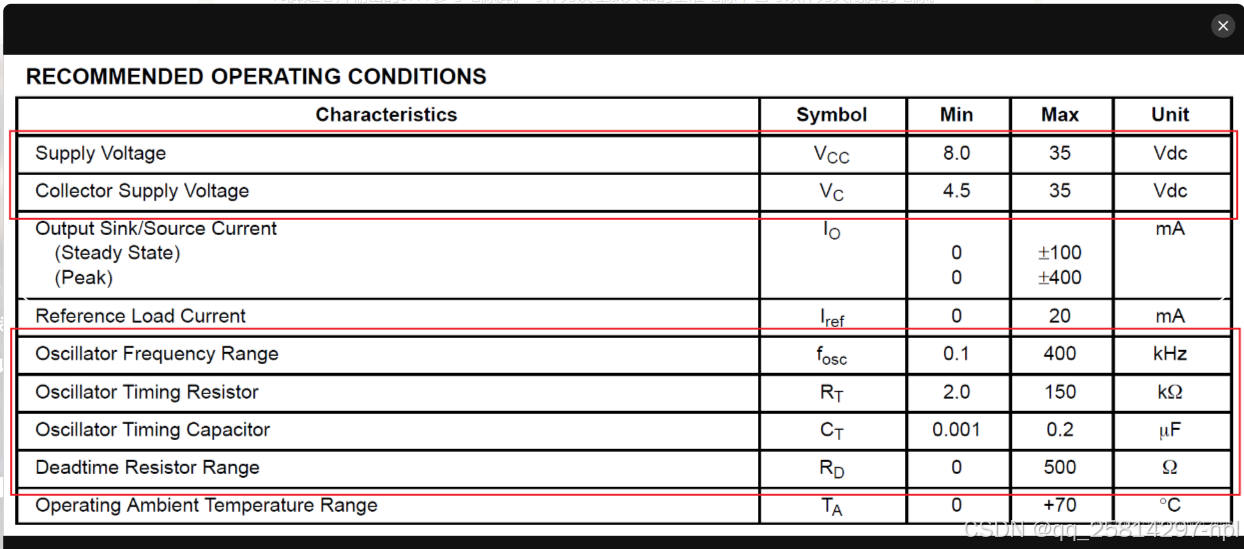

1. VCC电源范围8V-35V，VC电源范围4.5V-35V；
2. 建议（Recommended）设置的频率范围为100Hz-400kHz，相应的RT取值范围为2kΩ-150kΩ,RD取值范围为0-500Ω，CT取值范围为1nF-200nF；
3. 输出的PWM波占空比为0-49%。

3 应用

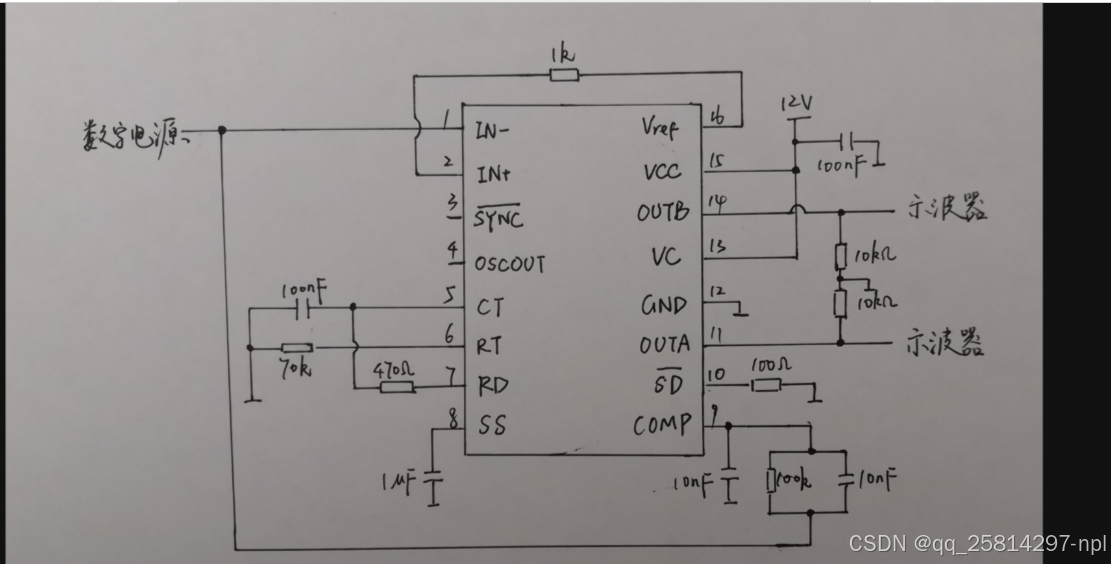

按照图示电路在面包板上进行电路搭建，电阻均为1%精度、0.25W的色环电阻。
频率理论计算值为198Hz，4脚频率测量值为236Hz，11脚频率测量值为118Hz（即4脚测量值的一半）。
改变1脚输入电压，5.10V及以下输入时，11脚PWM占空比保持为48.8%；5.11V输入时，占空比为14.39%；5.12V及以上输入时，11脚输出低电平。

4 疑惑
1. 输出接MOS管的时候，电阻取多少欧姆？
2. 反馈网络是什么样的？
————————————————

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/muxi_huang/article/details/113473409

SMPS控制集成电路SG3525：脉冲频率调制和脉冲宽度调制是开关模式电源控制集成电路中使用的两种技术。在脉冲频率调制技术中，脉冲时间保持恒定，但频率随着负载的增加而增加。但脉冲频率调制技术在开关电源中引起了一些问题。另一方面，在脉宽调制技术中，频率保持恒定，但脉冲宽度随着负载的变化而变化。脉冲宽度或导通时间随着负载的增加而增加。脉宽调制还解决了脉冲频率调制中出现的问题。因此，脉宽调制是开关电源控制电路的首选技术。

PWM控制器的类型

市场上有很多PWM（脉冲宽度调制）控制器集成电路，例如SG3525。您可以根据选择的频率连接一些外部电路，在 SMPS 项目中轻松使用这些 PWM 控制器 IC。我将在本文后面详细讨论这些事情。PWM控制器集成电路有两种类型：

电压控制PWM控制器
电流控制PWM 控制器

电压控制方法使用反馈电压，通过将反馈电压与参考值进行比较来设置PWM的占空比。进而控制 SMPS 的输出电压。而电流控制方法则利用输出电感的输出电流与参考值进行比较，从而设定 PWM 的占空比。我在纯正弦波逆变器中使用了电压模式 PWM 控制器。SG3525用于 DC-DC 转换器部分，用于控制输出电压以及连接到推挽式转换器斩波器的 MOSFET 的开关。

SG3525简介

它是一个有16个引脚的脉宽调制控制器IC 。
它提供两个互为补充的脉宽调制器信号。
它用于为电力电子项目和开关模式电源生成 PWM 信号。
它提供反馈电路，通过将反馈信号与参考电压进行比较来控制输出电压。
它具有一个保护电路，可根据反馈电流限制关闭 PWM 信号。

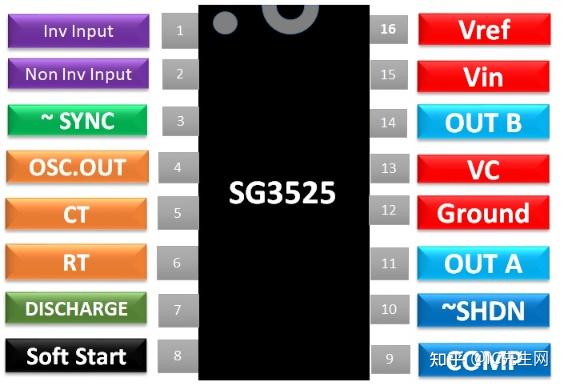

SG3525引脚图

这是引脚配置图，每个引脚的功能将在下一节中提供。

SG3525的特点

它可以在 8 至 35 伏的电源电压下运行。40 伏以上可能会损坏。
它还具有一个外部振荡器同步引脚。
它具有脉冲到脉冲关断功能。
它的工作频率范围为100至400KHz。
它还提供开关信号之间的多功能死区时间控制功能，以打开或关闭 MOSFET、IGBT 和功率晶体管等器件。
最大功耗约为1000mW。
其他类似的集成电路还有SG2525、UC3525。

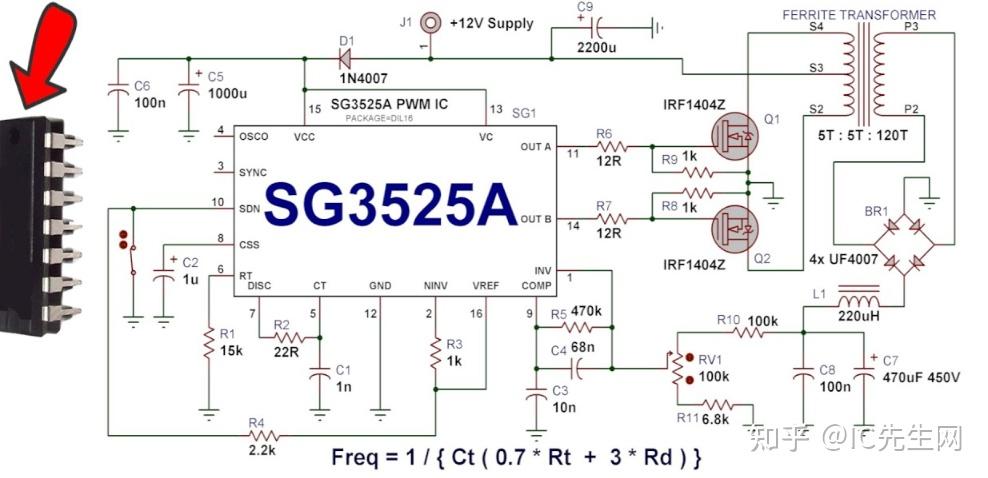

如何以及在何处使用 SG3525

SG3525是电压模式PWM控制器集成电路。它用于市场上大多数逆变器。
即使是顶级逆变器制造公司也在逆变器的DC-DC转换器部分使用SG3525。它是一个16脚集成电路。
它有两个 PWM 输出，两者都是各自的反转。SG3525的另一个优点是它有一个内置的图腾柱基PWM驱动器。

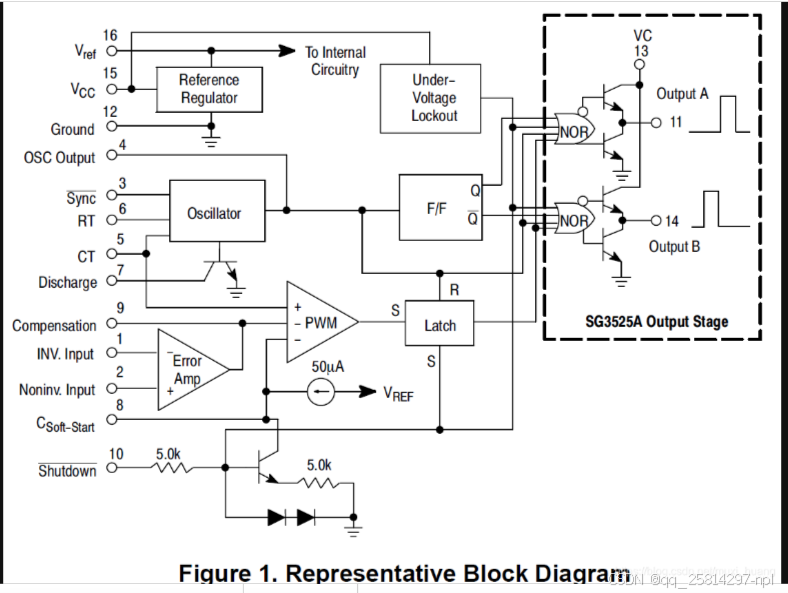

如果您想了解SG3535的内部架构。搜索其数据表。
输出引脚可驱动电流范围高达 50mA 的半导体器件。例如，如果您使用的开关需要超过 50mA 才能运行，那么您将必须使用驱动器 IC 作为MOSFET 驱动器 IR2110。

使用每个引脚的功能

上图为SG3525的引脚配置。各引脚说明如下：

引脚 1 是反相引脚，引脚 2 是同相引脚。如果反相引脚上的电压大于非反相引脚上的电压，则占空比增加；如果非反相引脚上的电压大于反相引脚上的电压，则占空比减小。因此，您可以使用一个引脚通过分压器进行反馈，并使用一个引脚来设置参考电压。

引脚3用于两个波形的同步。
引脚 4 是振荡器的输出。
引脚5、6和7用于设置PWM的频率。频率可以使用以下公式计算：

f= 1 / CT (.7 * RT+ 3 * 放电)

通过调整CT电容、RT电阻、放电电阻的阻值。可以调整PWM的频率。

引脚 8 SS 用于软启动，在一段时间后启用输出。连接到引脚 8 的电容值越大，软启动时间越长。
引脚9是补偿引脚，与反馈一起使用，以避免输出电压随着负载或输入电压的变化而快速波动。
引脚 10 为关闭引脚。如果关闭引脚 = 0，它将工作；如果关闭引脚 = 1，则意味着连接 5 伏电压，它将保持关闭模式。

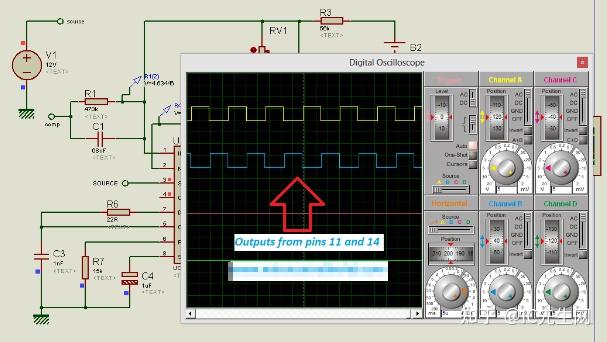

引脚 11 和 14 是输出引脚。这些引脚为 MOSFET 提供输入，正如我已经提到的，无需连接任何 Mosfet 驱动器，因为 SG3525 具有内置 MOSFET 驱动器电路。
引脚 13 和 15 是电源引脚。Vc 应在 5-35 伏之间，Vin 应在 8-35 伏之间。
引脚 16 是参考引脚，用于通过引脚 1 或 2 设置参考电压。如果您想通过按钮关闭 sg3525，它还可以用于提供 5 伏电压来关闭该引脚。
