SG3525数据手册解读：功能特性、工作原理、应用场景

在开关电源的设计领域，SG3525 作为一款关键的脉冲宽度调制（PWM）控制芯片，凭借其出色的性能和丰富的功能，广泛应用于各类开关电源电路中。以下将结合相关资料，从基本信息、功能特性、工作原理、应用场景以及使用注意事项等方面对 SG3525 进行详细解读。

一、芯片概述

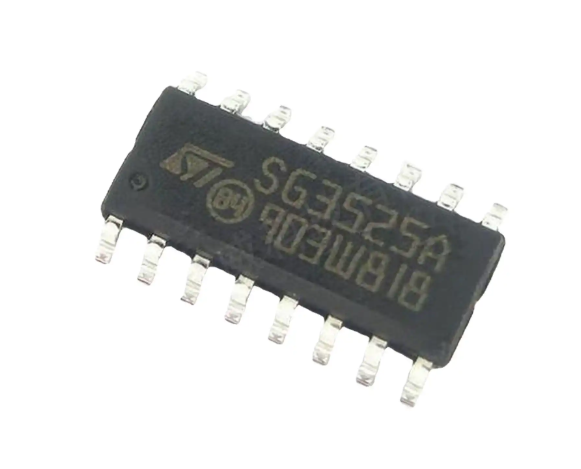

SG3525 是由摩托罗拉公司推出的一款高性能脉冲宽度调制控制电路芯片，主要用于控制各类开关电源。它采用 16 引脚双列直插（DIP）或表面贴装（SO - 16L）封装形式，具备多种实用功能，能有效提升开关电源的性能，减少外部元件的使用数量，从而降低电路设计的复杂度和成本。

二、功能特性

（一）高精度参考电压

芯片内部集成了经过精确修整的 +5.1V 参考电压源，精度可达 ±1% 。这一稳定的参考电压为芯片内部的各个功能模块提供了精准的电压基准，确保了电路工作的稳定性和可靠性。在开关电源中，它为误差放大器提供参考，使得输出电压能够精确地跟踪设定值，有效减少电压波动。

（二）宽工作电压范围

SG3525 的工作电压范围为 8.0V 至 35V ，这种宽电压范围设计使其能够适应多种不同的电源输入条件。无论是在低电压的电池供电系统，还是高电压的工业电源应用中，都能稳定工作，极大地拓展了其应用场景。在一些需要适应不同电源电压的便携式设备中，SG3525 可以轻松应对不同电池的输出电压，保证设备正常运行。

（三）灵活的振荡器配置

该芯片的振荡器频率范围为 100Hz 至 400kHz ，通过外接定时电阻 RT 和定时电容 CT，可以灵活调整振荡频率。此外，芯片还设有单独的振荡器同步引脚 Sync，能够实现多个 SG3525 芯片之间的同步工作，或者使单个芯片与外部系统时钟同步。在一些需要多个开关电源协同工作的场合，如大型服务器的电源系统，通过同步功能可以有效减少电源之间的干扰，提高系统的整体稳定性。

（四）可调节的死区时间

通过在 CT 和 Discharge 引脚之间连接一个电阻 RD，就能对死区时间进行广泛的编程调节。死区时间的设置在开关电源中至关重要，它可以防止上下桥臂的功率管同时导通，避免出现直通现象，从而提高电源的安全性和效率。在不同功率等级的开关电源设计中，可以根据实际需求灵活调整死区时间，以优化电源性能。

（五）软启动与关断功能

芯片内置了软启动电路，只需外接一个定时电容即可实现。软启动功能能够避免电源启动时出现过大的冲击电流，保护电路中的元件。同时，芯片还设有关断引脚 Shutdown，它不仅可以控制软启动电路，还能控制输出级。通过该引脚，能够实现脉冲式关断，即快速关闭输出；在较长时间的关断命令下，还能实现软启动的循环，确保电源在各种情况下都能安全可靠地工作。在一些对电源稳定性和安全性要求较高的设备中，如医疗设备、通信基站电源等，软启动和关断功能可以有效延长设备使用寿命，保障设备的正常运行。

（六）强大的输出驱动能力

SG3525 的输出级采用图腾柱设计，具有很强的驱动能力，能够吸收和输出超过 200mA 的电流，峰值电流可达 ±400mA 。这种强大的驱动能力使其能够直接驱动各种功率器件，如功率场效应晶体管（FET）、双极型晶体管等，简化了驱动电路的设计。在开关电源的功率转换环节，能够高效地控制功率器件的开关动作，实现电能的稳定转换。

三、工作原理

（一）振荡与定时

SG3525 的振荡器基于外接的 RT 和 CT 工作。当电源接通后，电流通过 RT 对 CT 进行充电，当 CT 两端的电压达到一定阈值时，振荡器内部的比较器翻转，CT 开始放电，如此循环形成振荡信号。振荡频率由 RT 和 CT 的数值决定，通过调整这两个元件的值，可以精确控制振荡频率。Sync 引脚用于同步，当外部同步信号输入时，振荡器的频率会与同步信号保持一致，实现多芯片同步或与外部时钟同步。

（二）PWM 调制

误差放大器将反馈电压与内部参考电压进行比较，产生的误差信号输入到 PWM 比较器。PWM 比较器再将误差信号与振荡器产生的锯齿波信号进行比较，从而输出 PWM 信号。当误差信号增大时，PWM 信号的占空比会相应调整，进而控制开关电源的输出电压。如果输出电压高于设定值，误差放大器输出的信号会使 PWM 比较器输出的占空比减小，降低功率管的导通时间，使输出电压降低；反之，当输出电压低于设定值时，占空比会增大，提高输出电压。

（三）软启动与关断控制

在软启动过程中，外接的软启动电容开始充电，电容电压逐渐上升，这个电压信号会影响 PWM 比较器的输出，使得占空比从 0 逐渐增大，实现软启动。当 Shutdown 引脚接收到高电平信号时，PWM 锁存器立即置位，快速关闭输出，同时 150μA 的电流开始对软启动电容放电。如果 Shutdown 命令是短脉冲，软启动电容不会大量放电，电源可以快速恢复正常工作；如果 Shutdown 引脚长时间保持高电平，软启动电容会被完全放电，在 Shutdown 信号撤销后，电源会重新进入软启动过程。

四、应用场景

（一）开关电源

SG3525 最主要的应用领域就是开关电源。在计算机电源、充电器、工业电源等各种开关电源设备中，它作为核心控制芯片，精确控制功率器件的开关频率和占空比，实现高效的电能转换。在计算机的开关电源中，SG3525 能够根据计算机的负载需求，动态调整输出电压和电流，保证计算机各个部件稳定运行，同时提高电源的转换效率，降低能耗。

（二）电机驱动

在电机驱动领域，SG3525 可以用于控制直流电机、步进电机等。通过调节 PWM 信号的占空比，可以精确控制电机的转速和扭矩。在一些工业自动化设备中，如机器人、数控机床等，利用 SG3525 控制电机的运转，能够实现高精度的运动控制，提高设备的工作精度和效率。

（三）功率放大器

在功率放大器电路中，SG3525 可以用于产生驱动信号，控制功率放大器的工作状态。在音频功率放大器中，它能够根据音频信号的变化，实时调整功率管的导通时间，实现对音频信号的功率放大，输出高质量的音频信号。

五、使用注意事项

（一）电气参数限制

使用 SG3525 时，必须严格遵循其电气参数限制。电源电压 VCC 不能超过 +40Vdc ，否则可能会损坏芯片。输出电流也有一定限制，源极或漏极输出电流 IO 不能超过 ±500mA ，参考输出电流 Iref 不能超过 50mA 。在设计电路时，要根据实际负载需求合理选择外部元件，确保芯片在规定的电气参数范围内工作，以保证芯片的正常运行和使用寿命。

（二）散热问题

由于 SG3525 在工作过程中会消耗一定的功率，产生热量，因此散热问题不容忽视。特别是在高功率应用场景中，要充分考虑芯片的散热需求。可以通过安装散热片、优化 PCB 布局等方式，提高芯片的散热效率，确保芯片的结温在允许的范围内（最高可达 +150°C ），避免因过热导致芯片性能下降或损坏。

（三）引脚连接与布局

在连接 SG3525 的引脚时，要注意正确连接各个功能引脚。Shutdown 引脚不能悬空，否则可能会因拾取噪声而干扰正常工作，应根据实际需求连接到合适的控制信号。在 PCB 布局方面，要尽量缩短芯片引脚与外部元件之间的连线，减少线路阻抗和电磁干扰。将模拟信号和数字信号的走线分开，避免相互干扰，提高电路的稳定性和可靠性。

本文参考来源IC资料网——SG3525数据手册。
