​洗衣机水位1-8分别代表什么0​，洗衣机有水位传感器和重量传感器，二者结合综合判断水位高低。先放水的水位和先放衣服再放水的水位虽然水深度一样，但是水多少是不同的.水位高深度为准

洗衣机有水位传感器和重量传感器，二者结合综合判断水位高低。先放水的水位和先放衣服再放水的水位虽然水深度一样，但是水多少是不同的

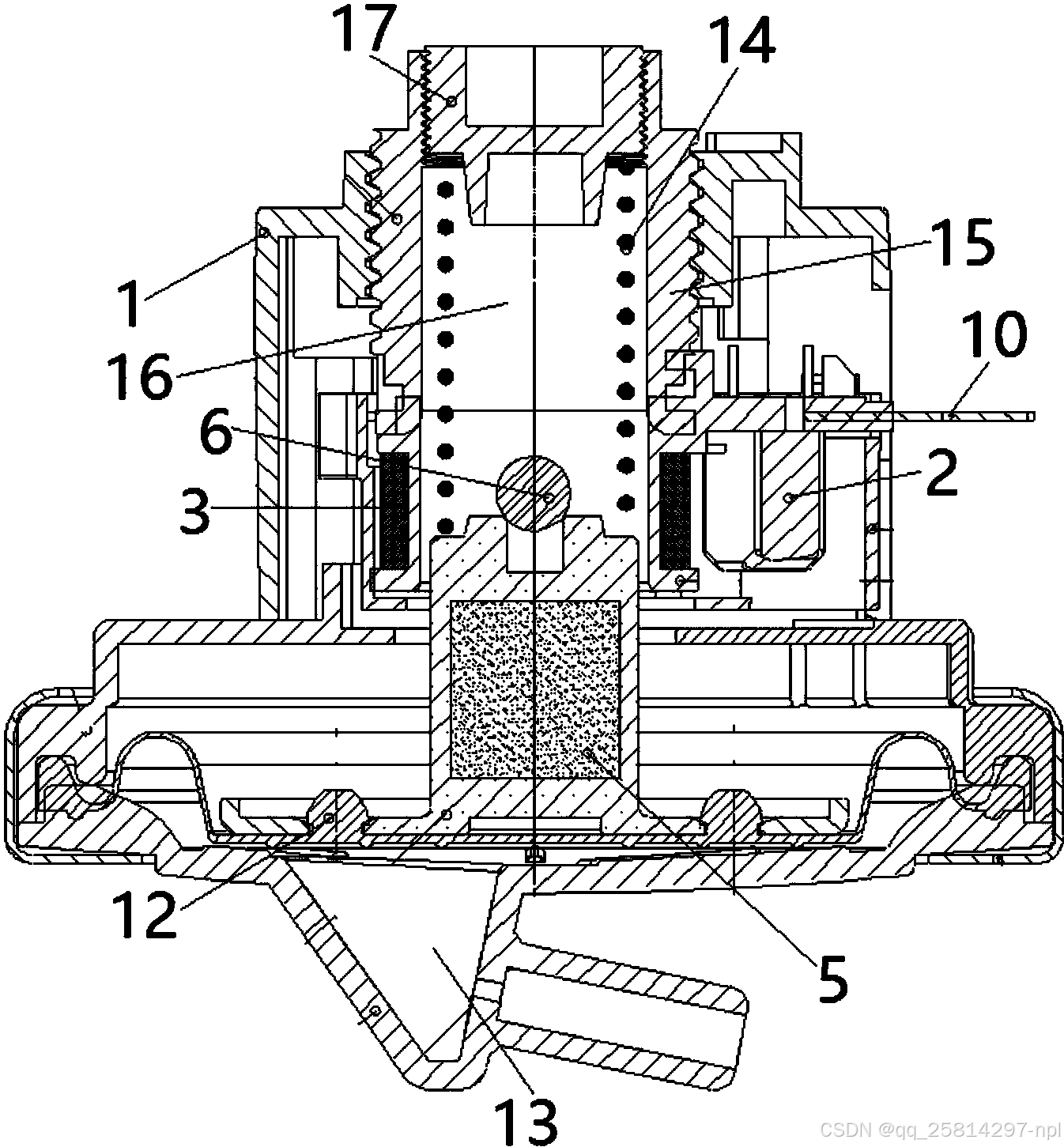

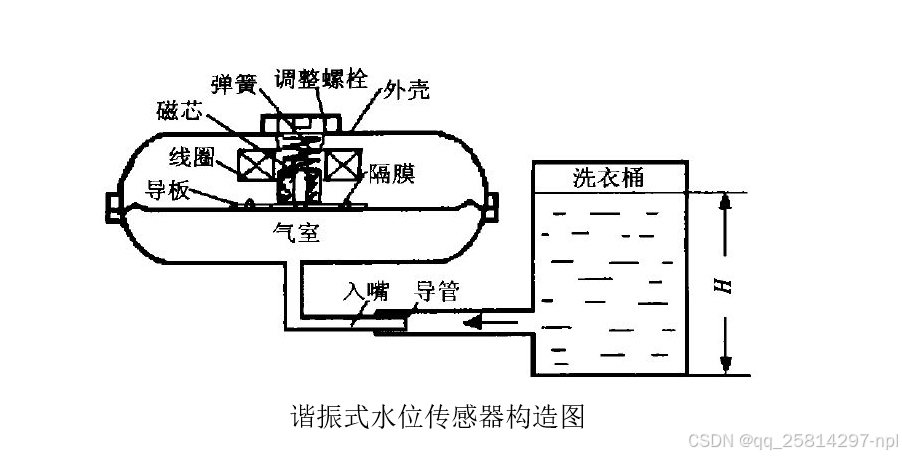

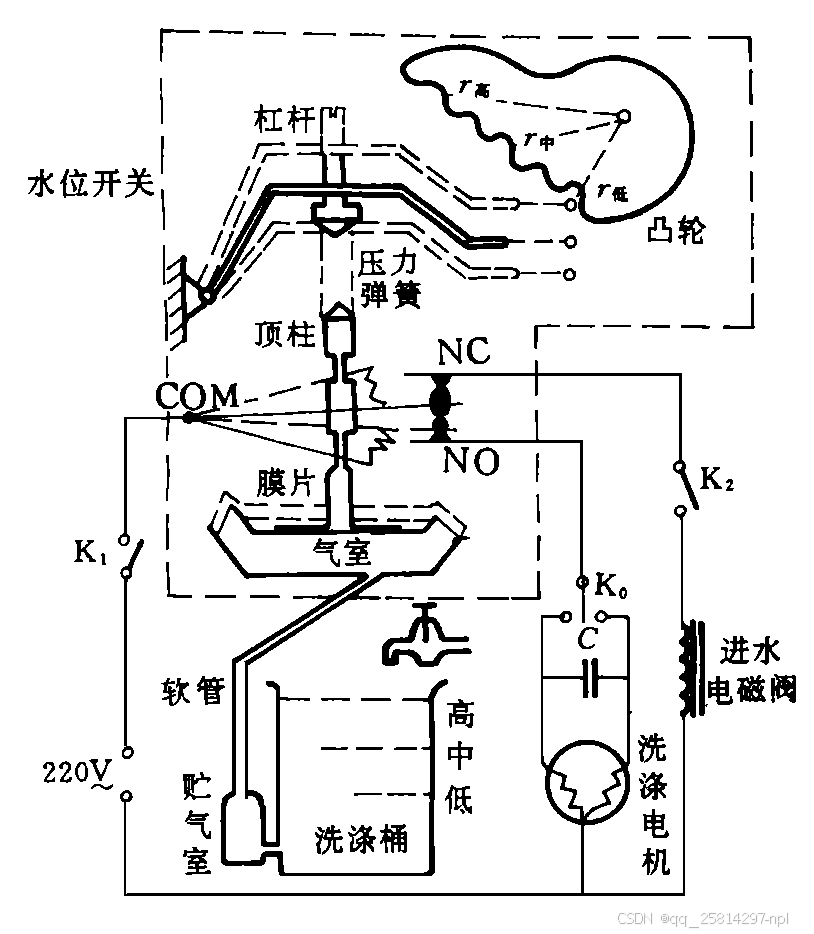

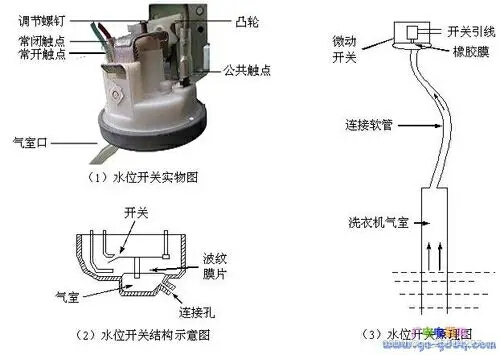

洗衣机放水体积容量多少升，最终也是是水的高度计算的，因为筒的底面积是一定的，只需计算高度即可。如果设置是38升，假设高度对应0.4米，那么只放水，则水面位置到0.4米，则判定为38升。如果放了很多衣服，占用了桶空间，再放水，也是水面位置到0.4米，判定为38升，实际的水量是少于纯水的38升的，但是液面位置是相同的。因为液位传感器的原理，是液压计原理，洗衣机水桶和液位计的气管连接的气室相通，水桶的水压缩气室里面的水导致气室的空气压力增大，而改变液位传感器的磁铁进入电感线圈孔中心的深度，进而改变电感量，引起电感电容组成的电路的振荡频率的改变

作者：Wilson学长
链接：https://www.zhihu.com/question/19771634/answer/1986306870
来源：知乎
https://www.zhihu.com/question/19771634

我结合着实际的拆机来解答下这个问题：

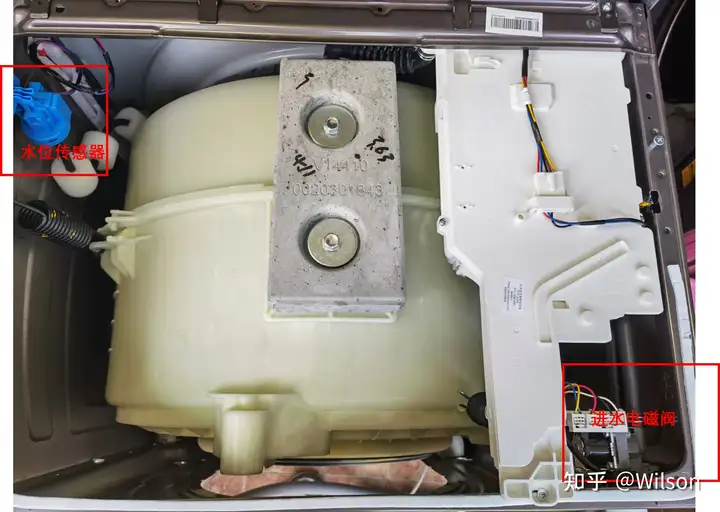

下面是滚筒洗衣机把顶盖拆掉后的俯视图，和进水相关的两个核心器件被圈出来了。

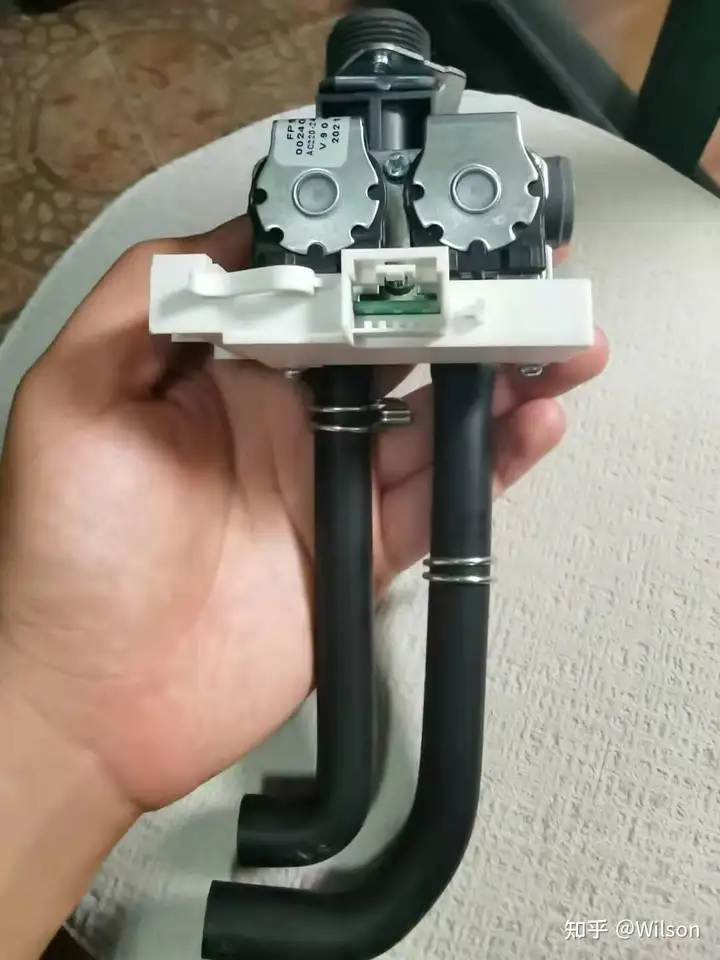

先看进水电磁阀，拆下来后如下图所示，进水电磁阀的作用就是为了控制进水，所以很多朋友问洗衣机不用时，水龙头需不需要关闭，其实是不需要的，因为洗衣机的进水电磁阀已经帮你关断了。

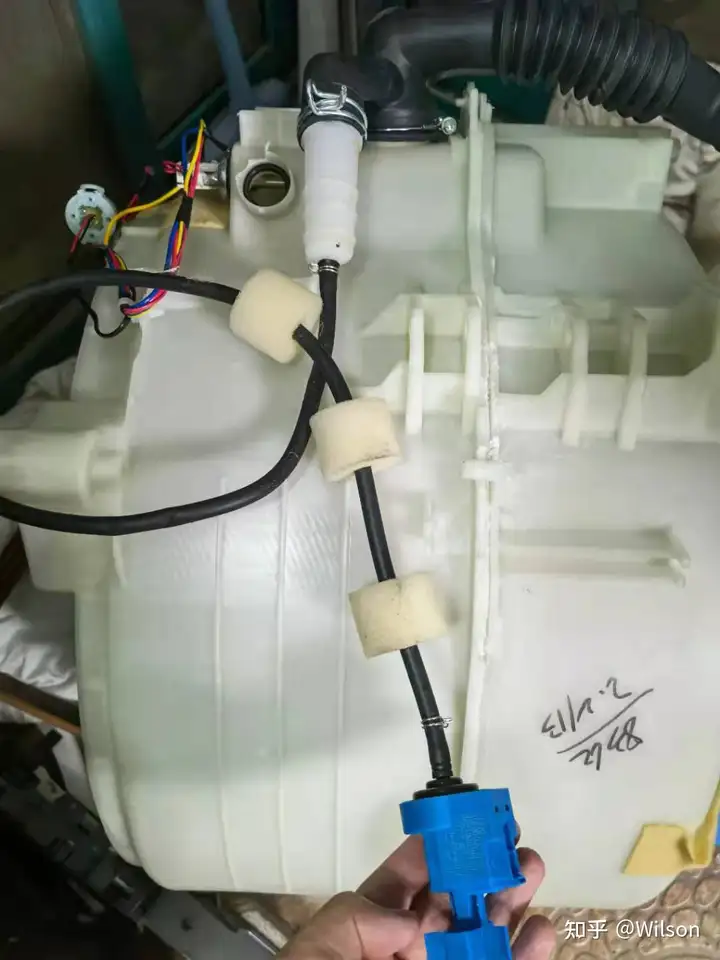

再来看看水位传感器，如下图所示：水位传感器（下图蓝色器件），通过黑色软管与洗衣机下端相连，其起的作用是检测水位的高低，从而判断是否需要进水。

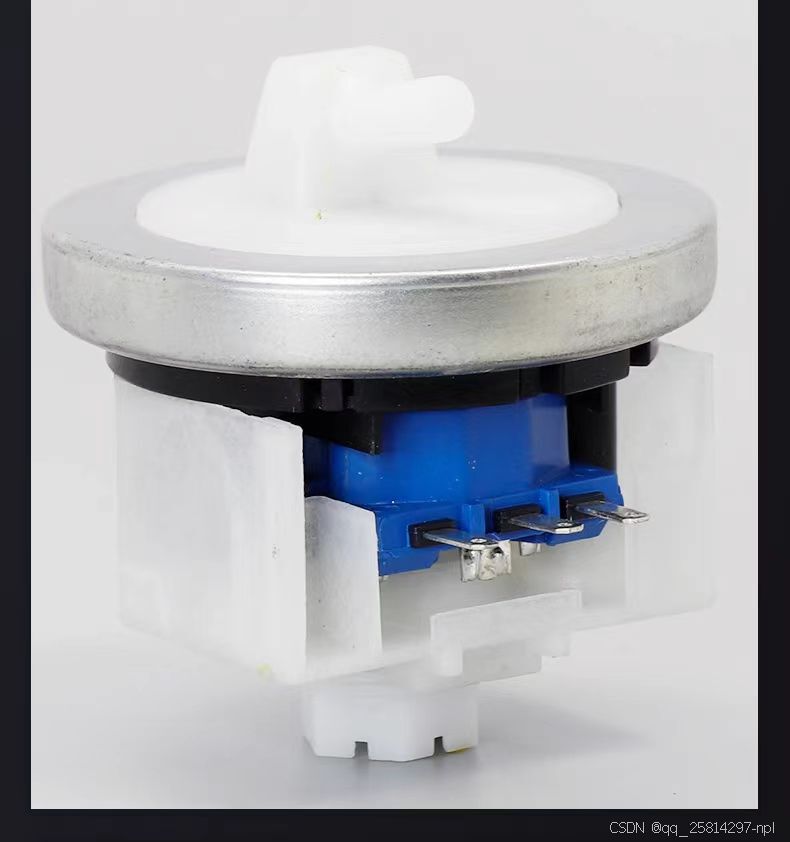

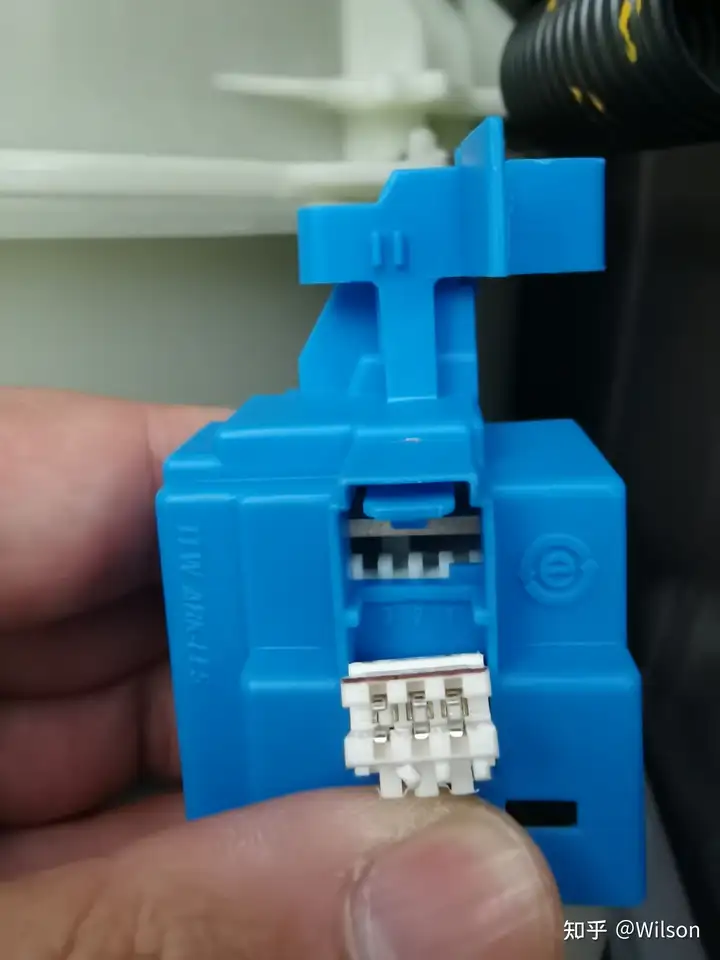

再来看看水位传感器的细节图，这是一个电子水位传感器，

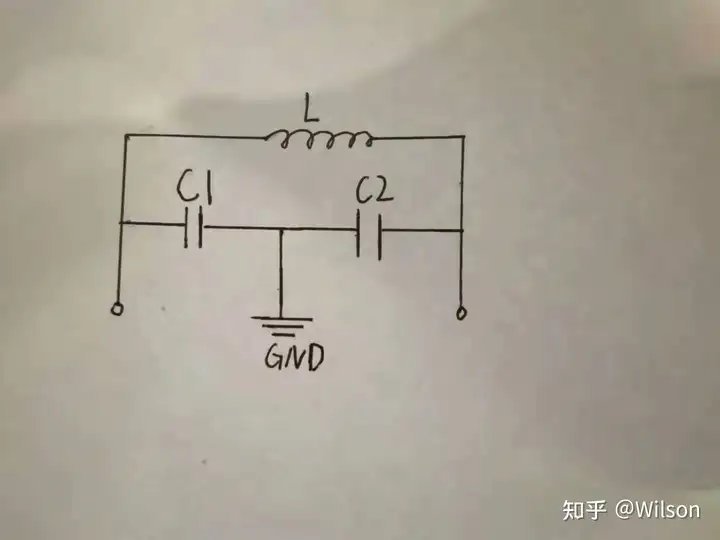

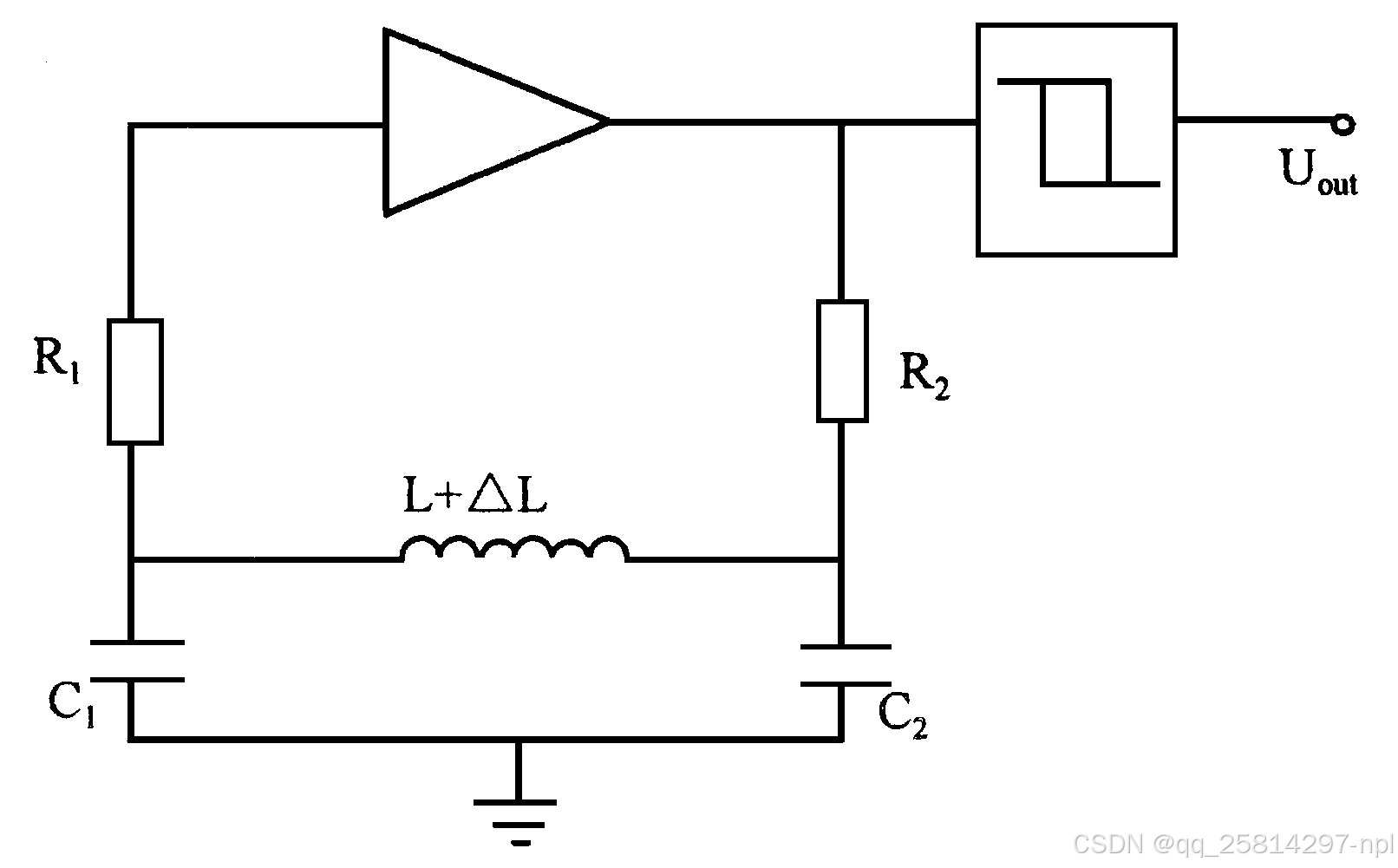

这个三线制水位传感器的电路原理我大致画了下，如下，是一个LC震荡电路，其工作原理是，当水位上升时，与水位传感器连接的黑色软管的压力上升，从而改变水位传感器的L值，从而改变谐振频率。通过检测谐振频率，从而判断水位是否达到设定的目标值。

通过以上两个器件的介绍，总结一下：

• 水位传感器来判断是否是否达到目标水位；
• 进水电磁阀控制是否进水。

这是两个执行端，具体的判断逻辑都是通过电脑板来完成，过程基本是：

• 电脑板根据洗衣机设定的程序以及衣物的重量，来判断需要进多少水；
• 当水位传感器检测到水位未达到目标水位时，电脑板控制打开进水电磁阀，洗衣机进水；
• 当水位传感器检测到水位达到目标水位时，电脑板控制关闭进水电磁阀，洗衣机停止进水；

以上也是整个滚筒洗衣机的进水系统协调配合的一个过程。

https://www.zhihu.com/question/19771634

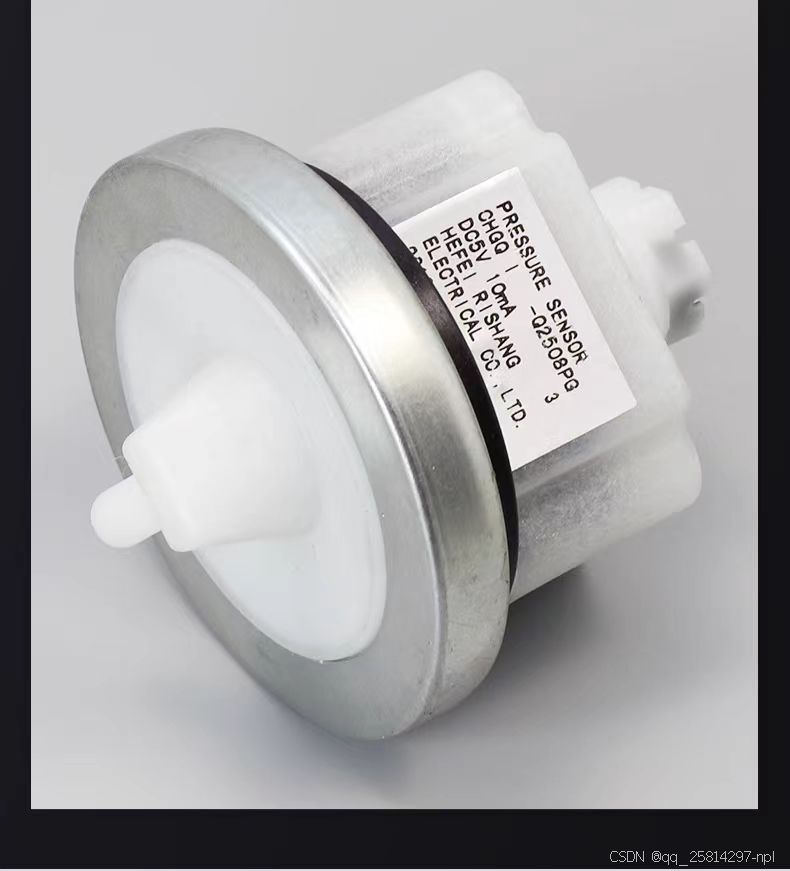

 三线水位传感器有GND，输出频率的线，应该还有一个电源线，下图产品写着DC5v ,10mA

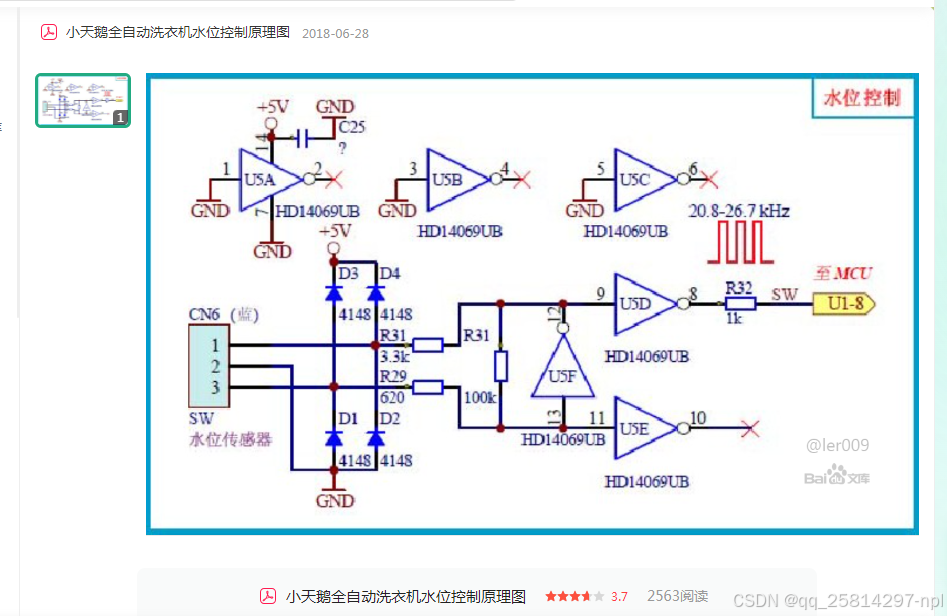

 小天鹅全自动洗衣机水位控制原理图，水位传感器接入的电路



HD14069UB是一块CMOS芯片，有6路反相器。其中U5F和水位传感器中的电感电容组成振荡电路，该芯片的14引脚是VCC,7引脚是GND，为整个水位控制电路提供电源

.频率采集可以要利用单片机测量频率信号，可以首先通过比较器将信号转换为方波信号。这种方式可以将复杂的信号简化，便于后续处理。接着，可以利用单片机的外部中断功能。比如，将单片机设置为在信号上升沿触发中断。每次触发中断时，记录下定时器的当前数值。两次记录的时间间隔即为信号的周期。为了提高测量的准确性，可以多次重复这一过程，取平均值来减少误差。

还可以利用定时器输入捕获功能

https://wenku.baidu.com/view/d00f391b302b3169a45177232f60ddccdb38e64c.html?_wkts_=1737872105158&bdQuery=%E5%B0%8F%E5%A4%A9%E9%B9%85%E6%B4%97%E8%A1%A3%E6%9C%BA%E5%8E%9F%E7%90%86%E5%9B%BE&needWelcomeRecommand=1

 ES32H0403LQ是一款单片机

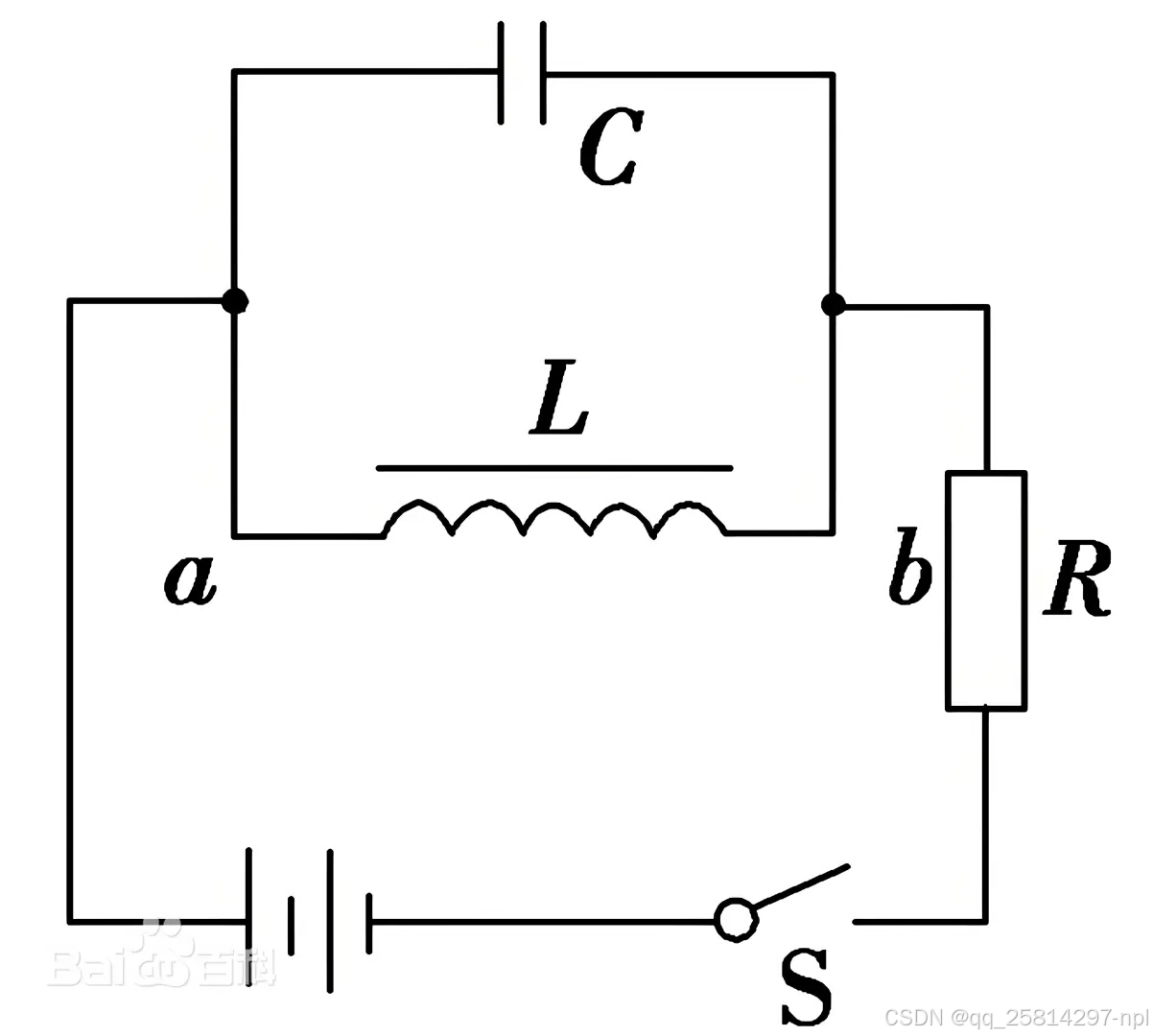

 ‌f=1/(2π√(LC))‌，L越大，频率越小，也就是液位越高，磁铁进入线圈越多，电感越大，所以频率越小。有关介绍说，空桶频率25K，水越多，频率依次变小

洗衣机自动调节水位，模糊称重原理
链接：https://www.zhihu.com/question/19771634/answer/1795910461
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。


这个我知道！！！

洗衣机的进水量是根据桶内衣服的多少来控制的。

简单点说就是：衣服丢进去---洗衣机模糊称重---电脑板判断水位---电磁阀开闸放水---水位传感器反馈水位高度---电磁阀关闭阀门---开始洗衣服

在洗衣机进水之前，洗衣机都先会空转几圈。空转的时候电脑板会获取电机工作线圈的脉冲个数和大小，如果是空机器运行，那么转性圈数就多，脉冲也会随着多。如果衣服多了，转性圈数就会减少，脉冲也会减少。

空转几圈是为了多次获取数据，取一个平均值来减少误差。在进水之后洗衣服的时候也会继续检测来判断水量是否在合理状态，继而决定要不要继续加水。

所以这个叫模糊称重，而不是精准称重。

还有，题主所说的时间问题：

各位就真的相信洗衣机的1分钟就是60秒吗？

年轻人，太天真了。我见过一台洗衣机显示剩余1分钟，然后硬生生转了20分钟还没停止的。

洗衣机显示的1小时，有可能是50分钟，也有可能是2个小时，所以只能用来参考，不能作为计时工具使用！

最后！让各位看一下水位传感器和进水电磁阀的真实面貌，在这里我们由衷的感谢他们的辛苦付出，谢谢！

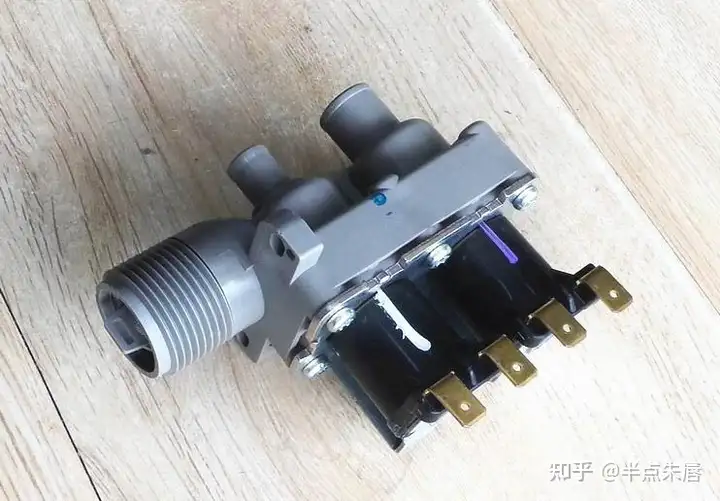

进水电磁阀长这样：

水位传感器长这个样：

洗衣机水位1-8分别代表什么0

2023-09-12 16:43:36

洗衣机在使用时要特别注意的细节还是比较多的，不然在使用时会带来不必要的麻烦，那么洗衣机水位1-8分别代表什么？洗衣机水位1-8分别代表什...

洗衣机在使用时要特别注意的细节还是比较多的，不然在使用时会带来不必要的麻烦，那么洗衣机水位1-8分别代表什么？

洗衣机水位1-8分别代表什么

1、水位1是极低水位

水位1是最低的水位设置，通常用于清洗个别物品或少量轻便衣物。这个水位能够提供最少的水量，对于洗涤物品的清洗程度来说较为适量，但对于重度污渍的清洗效果可能会有所不足。

2、水位2是低水位

水位2相对于水位1来说，提供更多的水量，适用于一些衣物较多、轻度污渍的清洗。这个水位可以保证衣物充分浸泡在水中，从而更好地溶解污渍和清洁衣物。

3、水位3是中低水位

水位3的水量比水位2更多一些，适用于大部分日常洗涤衣物。一般情况下，水位3所提供的水量能够满足大部分衣物的清洗需求，对于一些中度污渍也能够有较好的清洁效果。

4、水位4是中水位

水位4所提供的水量比水位3更多，适用于一些具有中度至较重污渍的衣物。对于一些比较脏的衣物来说，水位4能够提供更好的清洁效果，使衣物更加干净。

5、水位5是中高水位

水位5相对于水位4来说，提供更多的水量。适用于一些含有较重污渍，但同时也比较耐洗的衣物，例如牛仔裤、床上用品等。水位5能够提供充足的水量，更好地清洗这些衣物，并保证衣物清洁彻底。

6、水位6是高水位

水位6是较高的水位设置，适合清洗重度污渍的衣物，如工作服、运动服等。这个水位提供了大量的水，能够全面浸泡和冲刷衣物，在清洗效果上更具优势。

7、水位7是极高水位

水位7是最高的水位设置，适用于非常脏、极度污渍的衣物。这个水位设置提供了大量的水量，确保衣物得到充分的浸泡，帮助提高清洗效果。

8、水位8是自动水位

水位8是一种智能水位设置，通过洗衣机内部的传感器自动检测并调整水位。这种设置会根据衣物的重量和数量来自动调整水位，以实现更加精准和节水的效果。在一些最新的洗衣机上，水位8通常是一种推荐的设置，因为它可以根据洗涤负荷自动调整水位，既能保证清洁效果，又能节约用水。
