话说这个话题比较刁钻，想要知道这个问题，就一定要分别了解电抗器和电力电容的元件作用，以及他们的作用，所以本文总结几个知识点分析下：

一、什么是电抗器？有什么作用？工作原理怎么理解？

二、什么是电力电容？有什么作用？工作原理怎么理解？

三、电力电容和电抗器组合在一起的重要因素？

四、为什么电容柜需要安装电抗器？

一、什么是电抗器？有什么作用？工作原理怎么理解？

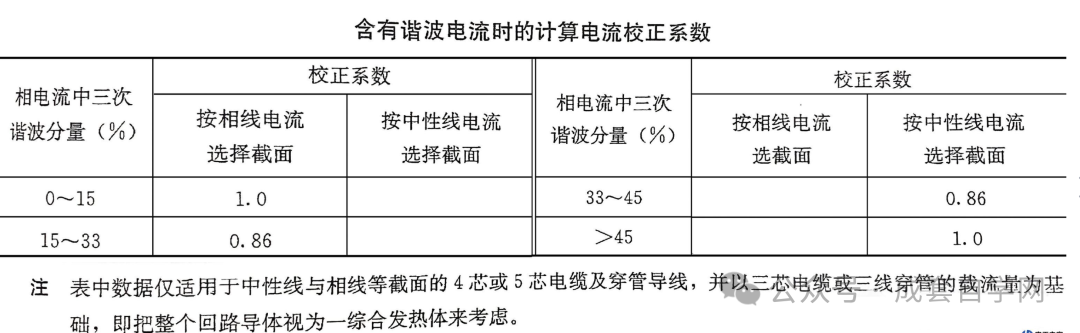

电抗器，在无功功率补偿柜中特指一种能够调节交流电路中电流和电压关系的电感元件。它通常由导线绕成螺线管形式，有时为了增大电感，还会在螺线管中插入铁心。电抗器在电路中提供电阻性、电容性和铁芯式磁性阻抗，从而改变交流电路的阻抗特性。在无功功率补偿柜中，电抗器的主要作用包括：电力系统中存在的谐波电流可能会对电容器造成损害。电抗器能够与电容器串联，形成LC滤波电路，从而抑制谐波电流，保护电容器免受损害。当电容器单独接入电网时，可能会放大某些频率的谐波电流。电抗器的加入能够改变系统的阻抗特性，从而减小电容器对这些谐波电流的放大倍率。电抗器对某些频率的谐波呈低阻抗状态，因此能够吸收这些谐波电流，进一步改善电网的电能质量。

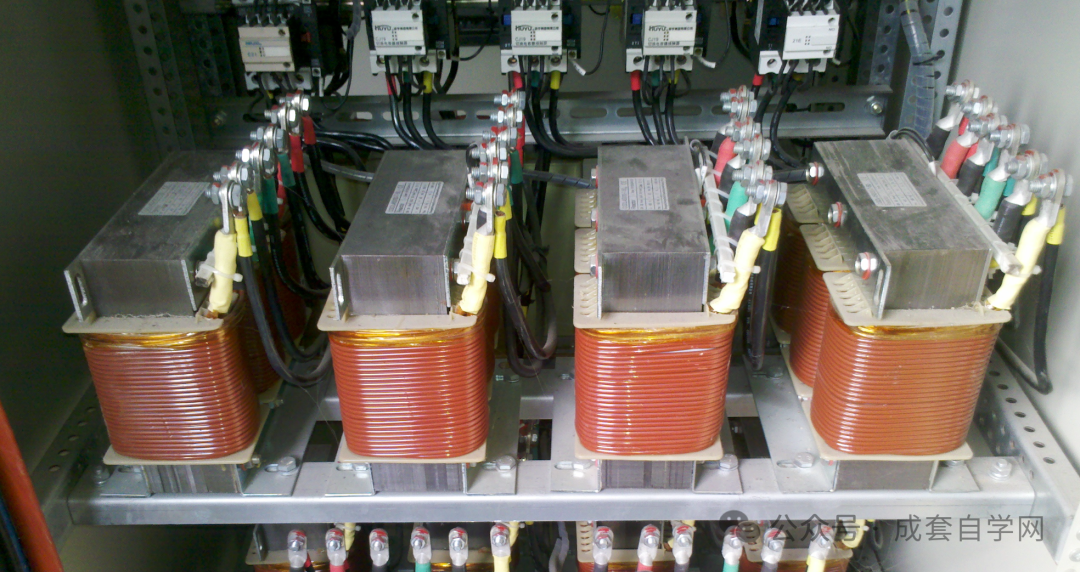

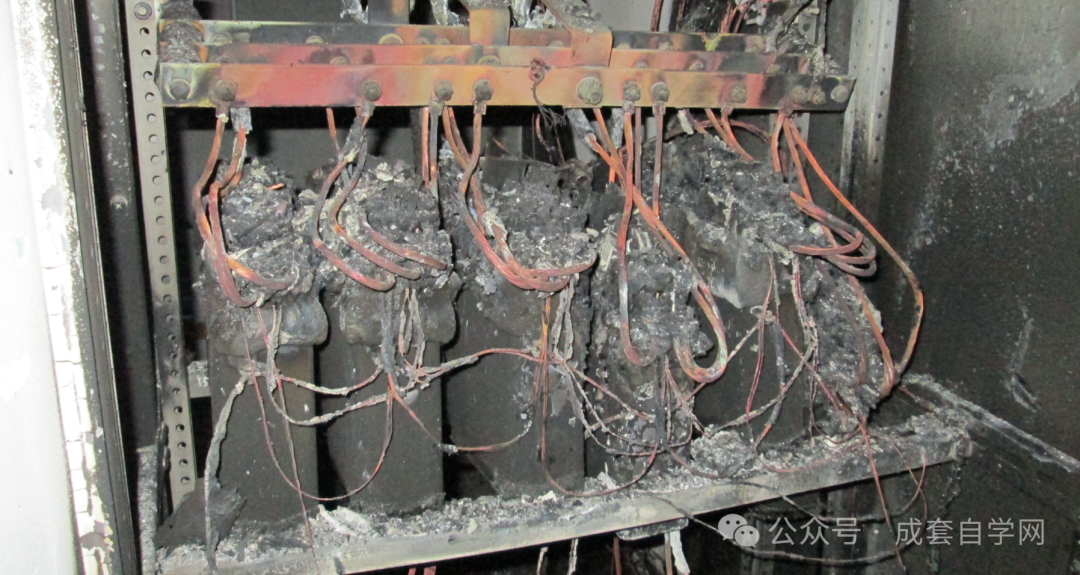

在电容器投入电网的瞬间，会产生较大的涌流。电抗器能够限制这种涌流的大小，保护电容器和电网中的其他设备免受损害。电抗器的工作原理基于电磁感应原理和交流电的感性性质。当交流电流通过电抗器的线圈时，会在其周围产生一个交变的磁场。这个磁场会随着电流的变化而变化，从而产生感应电动势。这个感应电动势会阻碍原电流的变化，形成阻抗。电抗器的阻抗主要由其电感决定。电感越大，阻抗越大；频率越高，阻抗也越大。因此，电抗器在高频电路中具有较大的阻抗，而在低频电路中的阻抗相对较小。通过改变电抗器的电感值或接入电网的方式（如串联或并联），可以实现对电路中电流大小的调节。在无功功率补偿柜中，电抗器通常与电容器串联使用，以形成LC滤波电路或限制涌流。如下图：

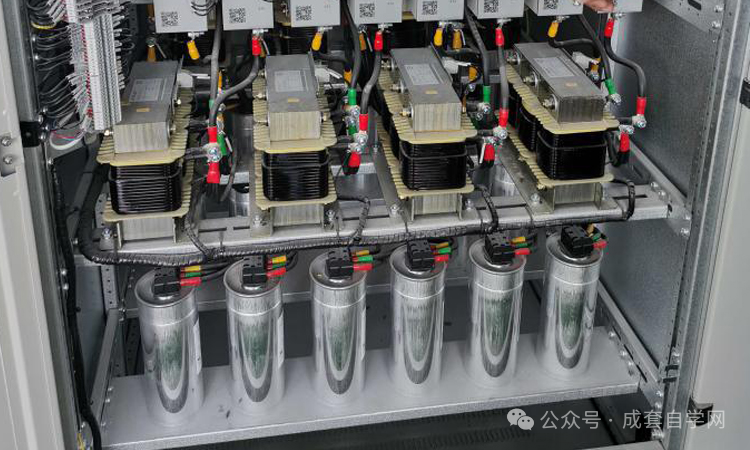

二、什么是电力电容？有什么作用？工作原理怎么理解？

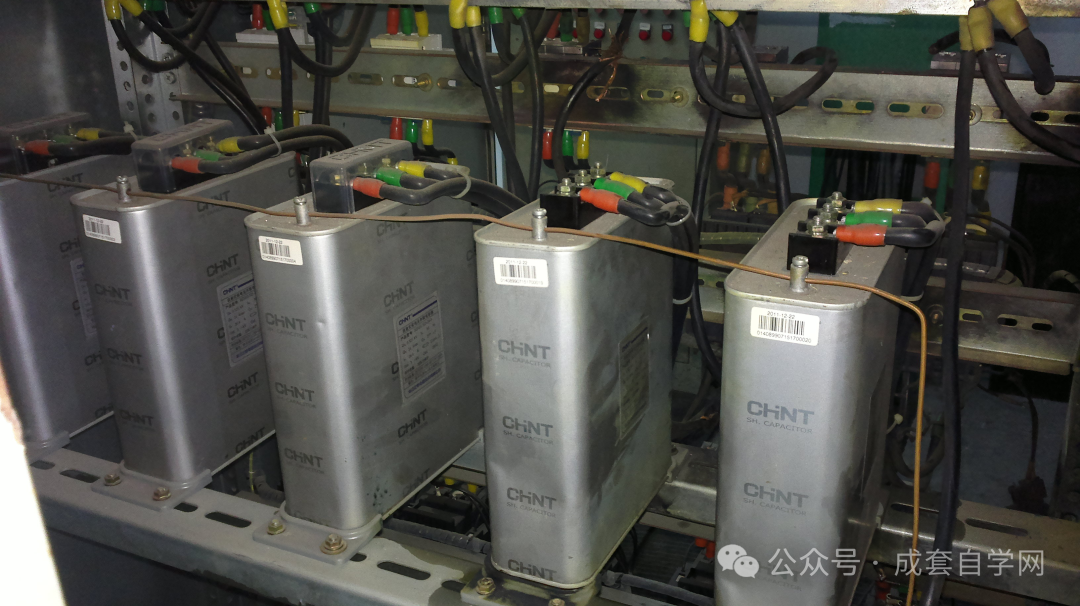

电力电容，在无功功率补偿柜中特指用于补偿电力系统无功功率的电容器。它是一种能够存储电荷并在需要时释放电能的被动电子元件，通常由两个导体（极板）和它们之间的绝缘介质组成。在无功功率补偿柜中，电力电容其主要功能是补偿电力系统中的无功功率。电力电容的运行能够有效补偿由用电设备产生的感性无功功率，进而显著提升电力系统的功率因数。这一提升不仅有助于降低线路损耗，还能大幅提高电网的整体效率。通过精准补偿无功功率，电力电容能够显著减少电网中的无功电流流动，从而进一步降低线路损耗，并增强电网的经济性。此外，电力电容的补偿作用对于稳定电网电压也至关重要，它能有效防止电压波动过大对用电设备造成的潜在损害。无功功率的有效补偿还使得电网能够更高效地传输有功功率，这不仅提高了电网设备和变压器的利用率，还为整个电力系统的稳定运行提供了有力保障。

当电网中存在感性负载时，它们会消耗无功功率，导致电网中的电流滞后于电压。此时，电力电容会作为容性负载接入电网，并吸收感性负载产生的无功功率。在充电过程中，电容器会存储电荷，并在其两端形成电压。当电网中的感性负载减少或消失时，电力电容会释放之前存储的电荷，并将无功功率返回给电网。这个过程中，电容器会释放电能，并在其两端形成反向电压。

通过电容器与感性负载之间的无功功率交换，电力电容能够补偿电网中的无功功率，从而提高功率因数，降低线路损耗，稳定电压。所以电力电容在无功功率补偿柜中的运行需要受到控制器和投切装置的控制。控制器会实时监测电网的功率因数，并根据需要调整电容器的投入和切除数量，以实现精确的无功补偿。投切装置则负责将电容器接入或切除电网，以响应控制器的指令。

三、电力电容和电抗器组合在一起的重要因素？

电力电容和电抗器组合在一起的重要因素主要体现在以下几个方面：提高功率因数，抑制谐波，限制涌流，提高系统稳定性以及节能降耗。通过补偿感性负载产生的无功功率，调节系统的无功功率，形成LC滤波电路以抑制特定频率的谐波，限制电容器投入电网时的涌流大小，以及在电网电压波动时维持电压稳定，这些因素共同作用，提高了电力系统的效率和稳定性，降低了能耗和运行成本。

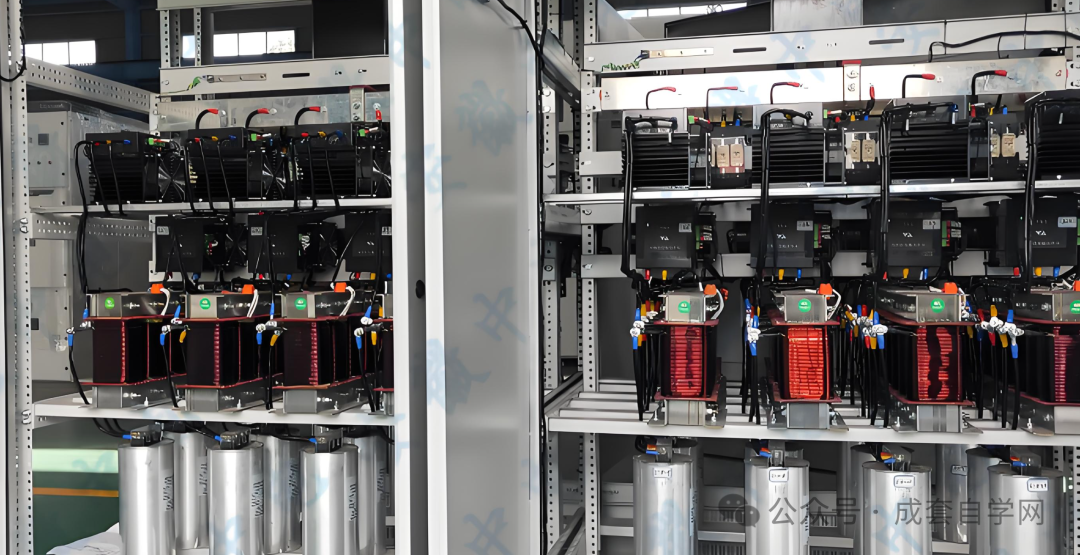

四、为什么电容柜需要安装电抗器？

通过添加电抗器，可以抵消电力系统中的谐振现象，平衡电源和负载之间的电压差，保护电力设备免受突然负载变化的影响，有效抑制高次谐波，以及限制电容器合闸时的涌流，从而确保电力系统的稳定运行和电能质量的提升。
