SCADE入门教程10.06：关联Suite和Display

于 2024-12-31 09:39:53 发布
阅读量249 收藏 4
点赞数 1
分类专栏： ANSYS SCADE入门 文章标签： 模型 仿真 HMI 人机交互界面 ANSYS 航空 仪表
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_26056015/article/details/144840769
版权

目录

目的

界面管理逻辑

导入文件

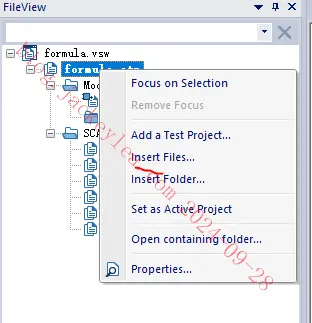

回到Suite工程，打开文件视图，点击Suite工程，点击右键，点击插入工程，将Display工程导入到工作空间中。

在这里插入图片描述

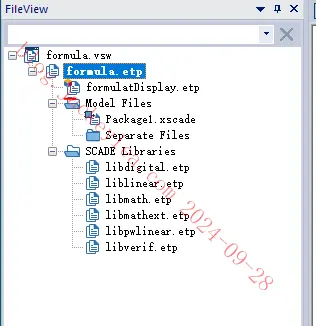

导入成功会显示Display图标

在这里插入图片描述

关联

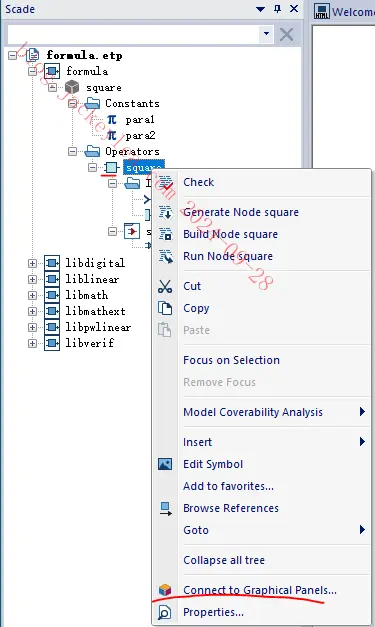

回到Scade视图，选择公式所在的操作器，点击鼠标右键，会出现与Dispaly画布一样的图标的菜单

在这里插入图片描述

只有导入Display工程才会有这个菜单选项

点击此关联菜单，显示关联界面
