捕获格力、海尔空调遥控器协议

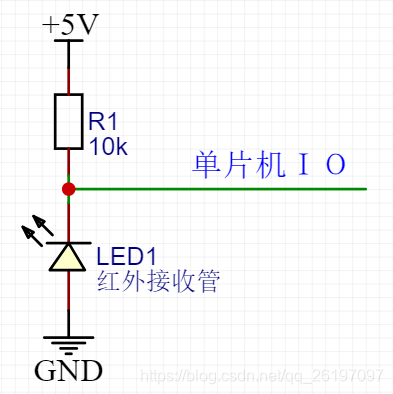

红外接收管工作时处于反接状态。没有红外光照射时，电流非常小，内阻很大，输出到单片机IO的口的电压约等于5V；被红外光照射时，电流加大，内阻变小，输出低电平。
捕获思路：定一个大数组，每当IO口产生跳变沿（上升沿或下降沿）将计时时间保存下来，同时启动下一次计时。一段时间后，将时间通过串口发送到电脑，显示
相邻两次跳变沿的时间就是高电平或低电平的时间。

3.用NXP K60,写代码捕获

uint32 high[1000];	//定时数据
uint32 count=0;		//跳变沿个数
void PORTA_IRQHandler(void)	//PORTA中断函数
{
	PORTA->ISFR = 0xffffffff;//清除中断标志位

	/*把时间保存到数组，定时时间=定时器计数值/总线时钟*/
	high[count++]= (0xffffffff - PIT->CHANNEL[0].CVAL)/bus_clk_mhz;

	pit_time_start(pit0);		//启动下一次计时
}
int main(void)
{
	int i,Double=0,effective=0;
	gpio_init(E26,GPO,1);//LED指示灯
	gpio_init(A19,GPO,1);//红外接收引脚
	uart_init(uart4,115200);//串口初始化，波特率115200
	pit_init_ms(pit0,1000);//设置定时1秒
	port_init(A19,ALT1|PULLUP|IRQ_FALLING);//设置接收管引脚上升沿和下降沿产生中断
	while(1)
	{
		gpio_set(E26,1);		 //先让指示灯灭
		while(count<1);		     //等待第一个跳变沿
		pit_time_start(pit0);    //启动计时
		gpio_set(E26,0);		 //指示灯亮
		pit_delay_ms(pit2,500);		  //延时，等待跳变沿中断记录完成
		printf("count:%lu\n\n",count);//显示总跳变沿个数
		for(i=1;i<count;i++)               //循环，显示计时数据
		{
			if(high[i]>5)//滤掉抖动
			{
				effective++;              //计算有效的跳变沿个数
				printf("%lu\n",high[i]);//显示微秒数(lu:无符号长整数）
				if(++Double==2){printf("\n");Double=0;}//每隔两个数空出一行
				if(high[i]>19000)printf("\n");//遇到连接码也空出一行
			}
		}
		printf("effect:%d",effective/2);//编码数据长度=有效长度/2（高-低表示1位）
		//为下一次测量清零
		effective=0;
		for(i=0;i<count;i++)
		{
			high[i]=0;
		}
		count=0;
		pit_delay_ms(pit2,1500);
	}
}

4.捕获结果：

海尔空调：制冷24°，自动风向，不扫风，开
每一段的第一行表示红外发射的时间，第二行表示不发射的时间。单位us

格力空调：制冷16°，自动风速，左右扫风，开灯光和显示温度，开空调
