FreeCAD C/C++/Python混合开发/调试方案

济南友泉软件有限公司

本文主要讲述在Visaul Studio 2019中混合调试FreeCAD C/C++/Python代码的环境配置方法。

在FreeCAD中，底层核心代码使用C/C++编写，同时提供了Python Extensions用于提高开发速度。因此需要研究C/C++/Python混合调试（Mixed-mode Debugging）。VS 2017及其之后版本，提供了“Python Development”、“Data Science”等模块用于支持Python开发。

一、基础环境

操作系统：Windows 10 64位 专业版

编译器： Visual Studio 2019 Community Edition

FreeCAD；FreeCAD 0.19

LibPack: FreeCADLibs_12.1.6_x64_VC15

二、混合调试配置

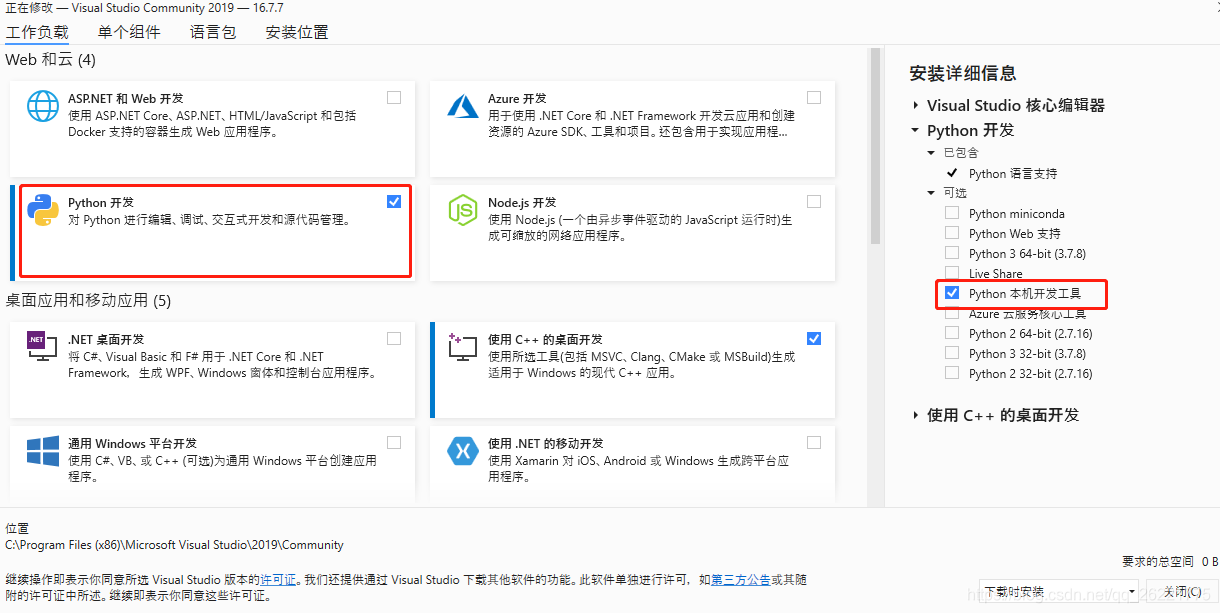

    2.1 安装Python Native Development Tools

    2.2 选择调试器

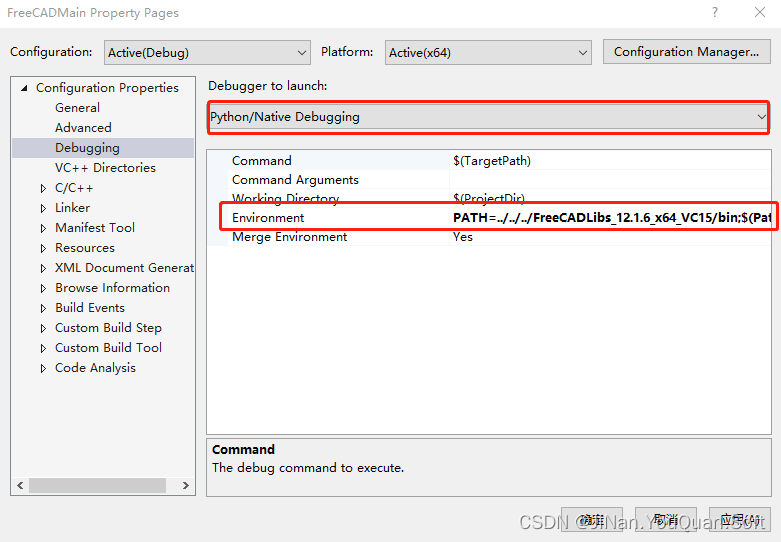

在FreeCADMain项目，右键”属性”，选择混合调试器，

    2.3 下载安装调试信息

参照<Install debugging symbols for Python interpreters>下载并安装Python调试信息。

    2.4 指定Python调试信息

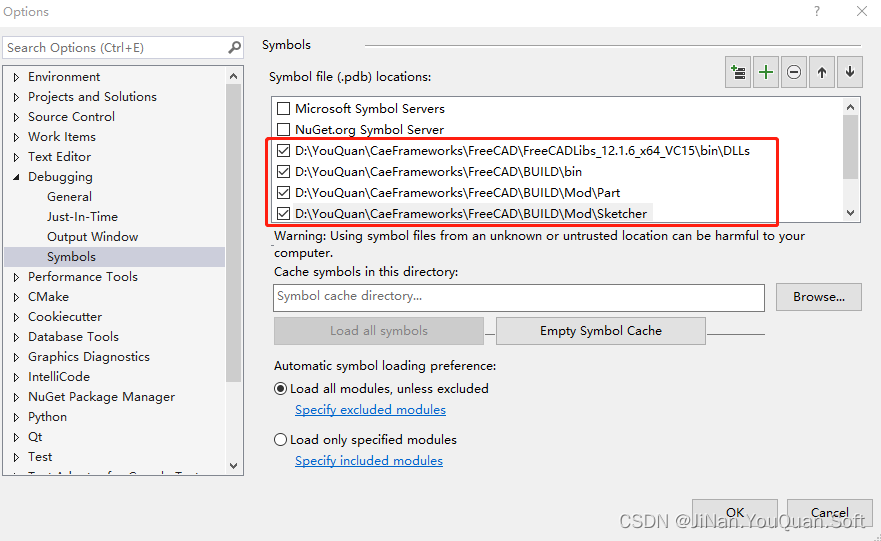

在Tools/Options菜单，设置调试信息位置，

 注意：除了上述“FreeCADLibs_12.1.6_x64_VC15\bin\DLLs”路径，也需要将FreeCAD构建目录下的bin目录、各个FreeCAD模块添加到上述符号路径中。

    2.5 测试

DraftTools.py包含创建线段、圆等二维草图图元的Python代码。在创建线段的命令响应函数设置断点，同时在Visual Studio中启动FreeCADMain，然后切换到Draft模块，触发“创建线段”命令，可以看到Python断点生效了。

三、代码开发环境

由于目前Visual Studio 2019对Python Intellisense支持程度不是很好，建议在PyCharm中进行Python代码的开发；而C/C++代码开发则在Visual Studio 2019中进行。

参考资料

  1. Python in Visual Sudio 2019
  2. Install debugging symbols for Python interpreters
