【Android Jetpack】Navigation——DeepLink

1. 前言

Navigation中的DeepLink又叫做深层链接。在 Android 中，深层链接是指：

将用户直接转到应用内特定目的地的链接。

在日常生活中很容易看见的应用：微信消息通知，点击后直接进入某人或者群聊的界面。借助 Navigation 组件可以比较轻松的完成这个效果。在Navigation 组件中根据其使用方式的不同，可以分为两种不同类型的深层链接：显式深层链接和隐式深层链接。其分类如下面表格所示：

深层链接	说明
显式深层链接	使用 PendingIntent 将用户转到应用内的特定位置。
隐式深层链接	通过 URI、intent操作和 MIME类型匹配深层链接。可以为单个深层链接指定多个匹配类型，但请注意，匹配的优先顺序依次是 URI 参数、intent操作和 MIME 类型。

从上面的表格中不难看出，深层链接类似于Activity的显式和隐式跳转逻辑。在本小节中将对显式深层链接和隐式深层链接分别进行实践理解。

2. 显式深层链接

2.1 环境

首先还是引入navigation、viewmodel和livedata的依赖：

// navigation
def nav_version = "2.4.2"
implementation("androidx.navigation:navigation-fragment-ktx:$nav_version")
implementation("androidx.navigation:navigation-ui-ktx:$nav_version")

// https://mvnrepository.com/
implementation 'androidx.lifecycle:lifecycle-viewmodel:2.3.1'
implementation 'androidx.lifecycle:lifecycle-livedata:2.3.1'

对应的，在res目录下，创建一个navigation类型的xml配置文件（nav_graph.xml）。然后添加AFragment、BFragment、CFragment三个页面，并配置在nav_graph.xml中的行为动作为：

然后，添加返回按钮的支持。即在MainActivity的xml布局文件中添加：

app:defaultNavHost="true"

然后在Activity中通过NavigationUI配置显示，最后重写onSupportNavigationUp方法。

    ...
    navController = this.findNavController(R.id.fragmentContainerView)
    NavigationUI.setupActionBarWithNavController(this, navController)
}

override fun onSupportNavigateUp(): Boolean {
    return navController.navigateUp() || super.onSupportNavigateUp()
}

然后对应的为每个Fragment的TextView添加到下个页面的点击事件。类似于这种：

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    super.onViewCreated(view, savedInstanceState)
    view.findViewById<TextView>(R.id.a_fargment_textview).setOnClickListener {
        Navigation.findNavController(view)
            .navigate(R.id.action_AFragment_to_BFragment)
    }
}

至此，环境配置完成。

2.2 使用DeepLink

上面的环境配置完毕后，可以达到的效果为AFragment点击文本后可以进入BFragment，点击文本后进入CFragment。那么这里来测试一下，为AFragment添加一个按钮，可以直接进入到CFragment。

前文提到了，显式深层链接是深层链接的一个实例，该实例使用 PendingIntent 将用户转到应用内的特定位置。所以这里我们需要构建PendingIntent 对象。注意到创建深层链接有两种方式：

• 使用 NavController.createDeepLink() 创建深层链接。
• 使用 NavDeepLinkBuilder 类构造深层链接。

2.2.1 NavController.createDeepLink()

通过NavController实例对象来创建一个DeepLink，进而可以得到PendingIntent对象。

// 设置PendingIntent
val pendingIntent: PendingIntent = this.findNavController().createDeepLink()
    .setGraph(R.navigation.nav_graph)  // 指定导航图
    .setDestination(R.id.CFragment) // 去往CFragment
    .setComponentName(MainActivity::class.java) // 指定Fragment所在的Activity
    .setArguments(Bundle().apply {   // 传递参数
        putString("Key", "Value")
    })
    .createPendingIntent()

2.2.2 NavDeepLinkBuilder(context)

// 设置PendingIntent
val pendingIntent: PendingIntent = NavDeepLinkBuilder(requireContext())
    .addDestination(R.id.CFragment, Bundle().apply { // 传递参数
        putString("Key", "Value")
    })
    .setGraph(R.navigation.nav_graph)  // 指定导航图
    .setComponentName(MainActivity::class.java) // 指定Fragment所在的Activity
    .createPendingIntent()

2.2.3 完整案例

在AFragment中点击按钮创建一个通知，然后在通知中使用DeepLink：

class AFragment : Fragment() {

    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        return inflater.inflate(R.layout.fragment_a, container, false)
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
        view.findViewById<TextView>(R.id.a_fargment_textview).setOnClickListener {
            Navigation.findNavController(view)
                .navigate(R.id.action_AFragment_to_BFragment)
        }
        // 使用参数
        if(arguments != null) {
            Log.e("TAG", "onViewCreated: ${ requireArguments().getString("Key") }", )
        }

        view.findViewById<Button>(R.id.a_fragment_button).setOnClickListener {
            // 使用显式深层链接
            useExplicitDeepLink()
        }
    }

    private var notificationId = 0

    private fun useExplicitDeepLink(){
        // 设置PendingIntent
        val pendingIntent: PendingIntent = this.findNavController().createDeepLink()
            .setGraph(R.navigation.nav_graph)
            .setDestination(R.id.CFragment) // 去往CFragment
            .setComponentName(MainActivity::class.java)
            .setArguments(Bundle().apply {
                putString("Key", "Value")
            })
            .createPendingIntent()
        // 创建通知
        if(Build.VERSION.SDK_INT >= Build.VERSION_CODES.O) {
            // 创建一个通知渠道
            val notificationChannel = NotificationChannel(
                activity?.packageName,
                "MyChannel",
                NotificationManager.IMPORTANCE_DEFAULT
            )
            notificationChannel.description = "显式深层链接测试"
            val notificationManager: NotificationManager? = activity?.getSystemService(NotificationManager::class.java)
            notificationManager?.createNotificationChannel(notificationChannel)
        }

        // 创建Notification
        val notification = NotificationCompat.Builder(
            requireActivity(),
            requireActivity().packageName)
            .setContentTitle("DeepLink")
            .setContentText("深层链接测试")
            .setSmallIcon(R.drawable.ic_launcher_background)
            .setPriority(NotificationCompat.PRIORITY_DEFAULT)
            .setContentIntent(pendingIntent)
            .setAutoCancel(true)
            .build()

        val notificationManagerCompat = NotificationManagerCompat.from(requireActivity())
        notificationManagerCompat.notify(notificationId++, notification)
    }
}

上面所使用的为第一种创建方式，使用NavController实例来进行创建一个DeepLink进而创建出所需的PendingIntent实例对象。然后将其添加到通知中。当然，也可以使用第二种方式来替换pendingIntent，效果一致，这里不再演示。注意到，在上面的代码中传递了参数，所以可以在目标CFragment中获取，即：

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    // 获取传递的数据
    val string = arguments?.getString("Key").toString()
    Log.e("TAG", "onCreate: ${string}")
}

3. 隐式深层链接

在前言中提到了，隐式深层链接是通过 URI、intent操作和 MIME类型匹配深层链接。在实际场景中比如手机浏览网页上的博客，会有“APP打开”的字样用来引导用户使用目标App。如果当前手机并没有安装，会引导至应用市场下载，否则直接打开这个目标应用。而这个功能，就可以使用隐式深层链接。

3.1 配置nav_graph.xml

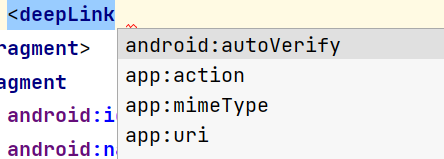

首先配置一下导航图，为目标Fragment配置deeplink，支持如下配置：

由于uri、action、mimeType可以三选一，故而这里我仅配置了uri方式，如下：

<fragment
    android:id="@+id/CFragment"
    android:name="com.weizu.deeplink.fragments.CFragment"
    android:label="fragment_c"
    tools:layout="@layout/fragment_c">
    <deepLink app:uri="https://github.com/baiyazi/"/>
</fragment>

需要注意的是，这里需要指定https://或者http://，后面链接需要加/。然后可以通过两种方式来使用这个隐式深层链接。

3.2 配置声明

需要在应用的manifest.xml文件中添加内容。将一个<nav-graph>元素添加到指向现有导航图的 Activity，如以下示例所示：

<activity
    android:name=".MainActivity"
    android:exported="true">
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />

        <category android:name="android.intent.category.LAUNCHER" />
    </intent-filter>
    <nav-graph android:value="@navigation/nav_graph"/>
</activity>

构建项目时，Navigation 组件会将<nav-graph>元素替换为生成的<intent-filter>元素，以匹配导航图中的所有深层链接。

3.3 调用

前面提到了，可以有两种方式来启用这个隐式深层链接，分别为应用内、应用外。

3.3.1 应用内使用

也就是同一个应用内。比如在BFragment添加一个Button然后为其添加跳转的响应：

view.findViewById<Button>(R.id.b_fragment_button).setOnClickListener {
    // 应用内使用DeepLink。
    val request = NavDeepLinkRequest.Builder
        .fromUri("https://github.com/baiyazi/".toUri())
        .build()
    findNavController().navigate(request)
}

运行即可跳转到CFragment页面。

3.3.2 应用外

可以在另一个APP中添加一个超链接，设置链接地址为：https://github.com/baiyazi/。比如直接使用TextView指定：

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:autoLink="web"
    android:text="https://github.com/baiyazi/"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintEnd_toEndOf="@+id/homeFragment_textView"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

运行就可以看到一个可点击的链接：

测试分为两种情况：

• 1. 已经安装

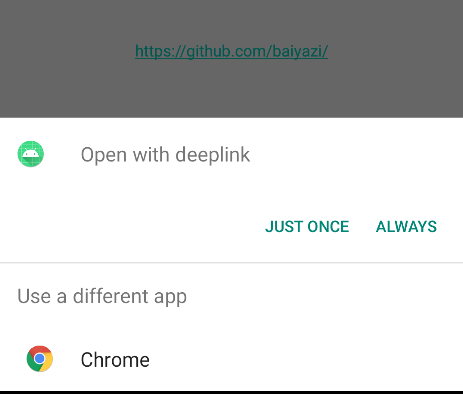

     当我们的DeepLink目标应用已经安装后，启动测试带有https://github.com/baiyazi/链接的应用，可以发现：


虽然是一个链接，但是我们的DeepLink目标应用也可以发现。打开后，就是目标CFragment。

• 2. 未安装

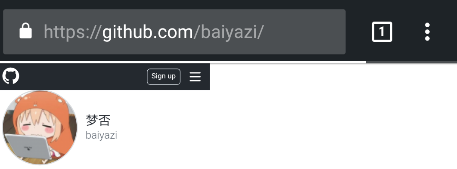

     当DeepLink目标应用未安装，这里采用卸载后再次点击。就可以发现打开的仅是链接地址了。


所以，如果放置的是应用市场的链接，就可以引导用于下载目标应用了。

4. 其他

关于隐式深层链接还需要注意两点：

• 链接可以设置参数；比如：http://www.example.com/users/{id}与http://www.example.com/users/4匹配。
• SingleTop模式需要额外处理；使用standard启动模式时，Navigation 会调用handleDeepLink()来处理Intent中的任何显式或隐式深层链接，从而自动处理深层链接。但是，如果在使用备用singleTop等备选launchMode时重复使用了相应Activity，则这不会自动发生。在这种情况下，有必要在onNewIntent()中手动调用handleDeepLink()。如：

override fun onNewIntent(intent: Intent?) {
    super.onNewIntent(intent)
    navController.handleDeepLink(intent)
}

代码地址：https://github.com/baiyazi/JetpackNotes/tree/main/project/deeplink
