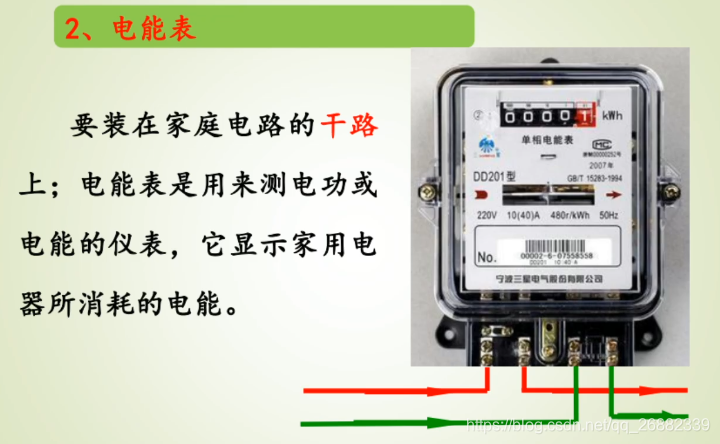

电表的4根线，入户线是1
目录
火3零

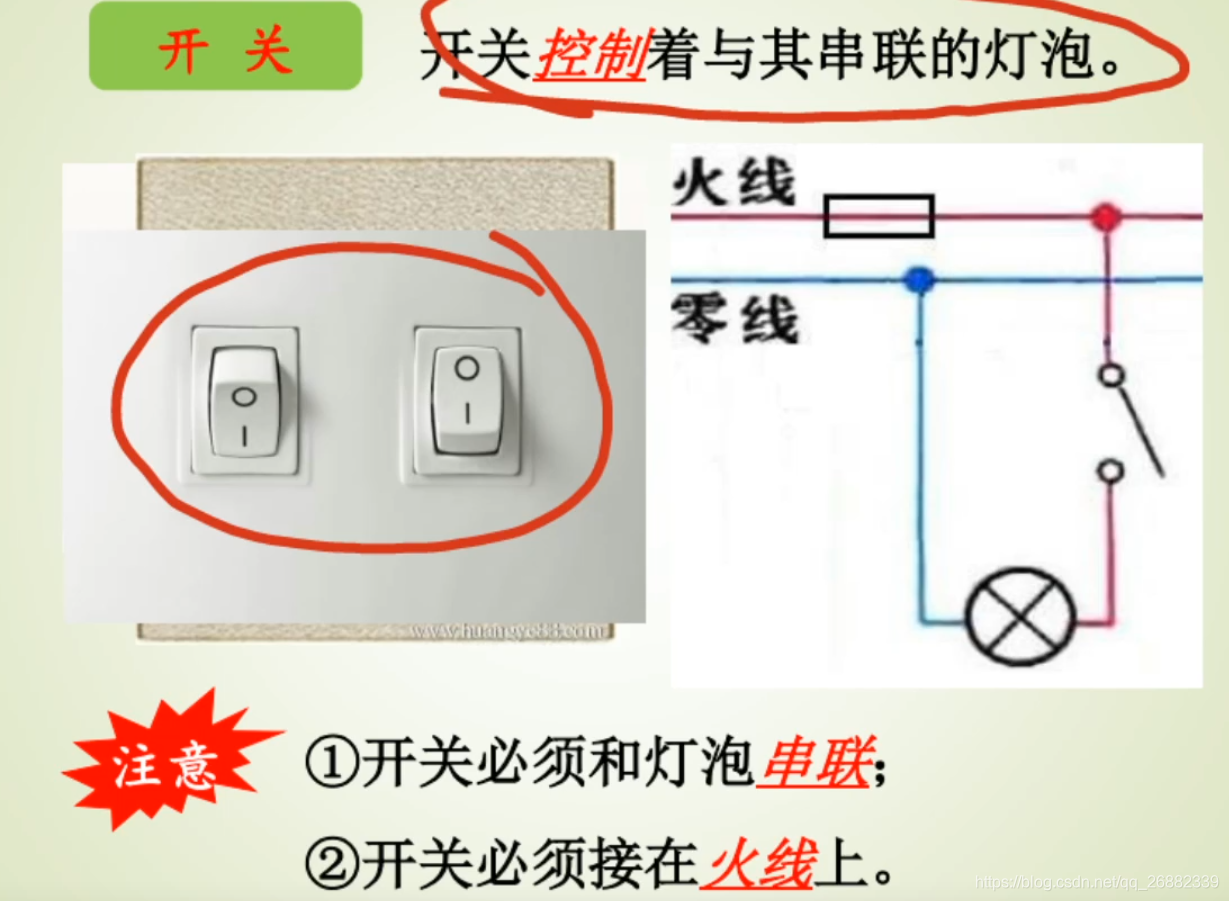

开关要接在火线上。这样断开开关，人就可以触摸用电器。

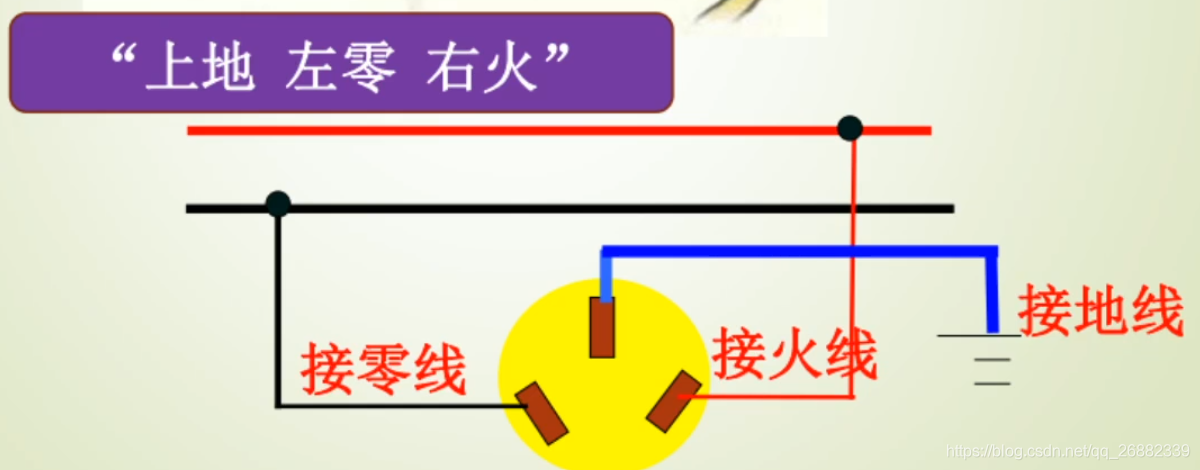

插座要左零右火上地
测电笔可以在火线上测出亮

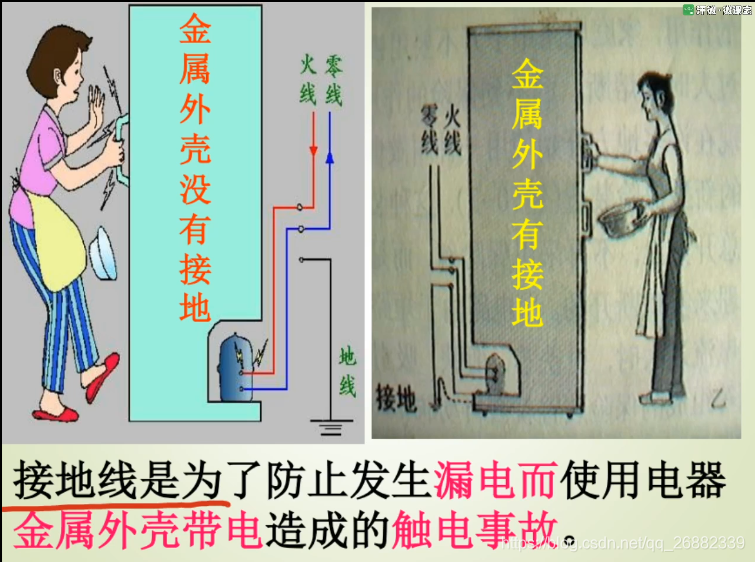

地线的作用，防止金属外壳用电器漏电伤人

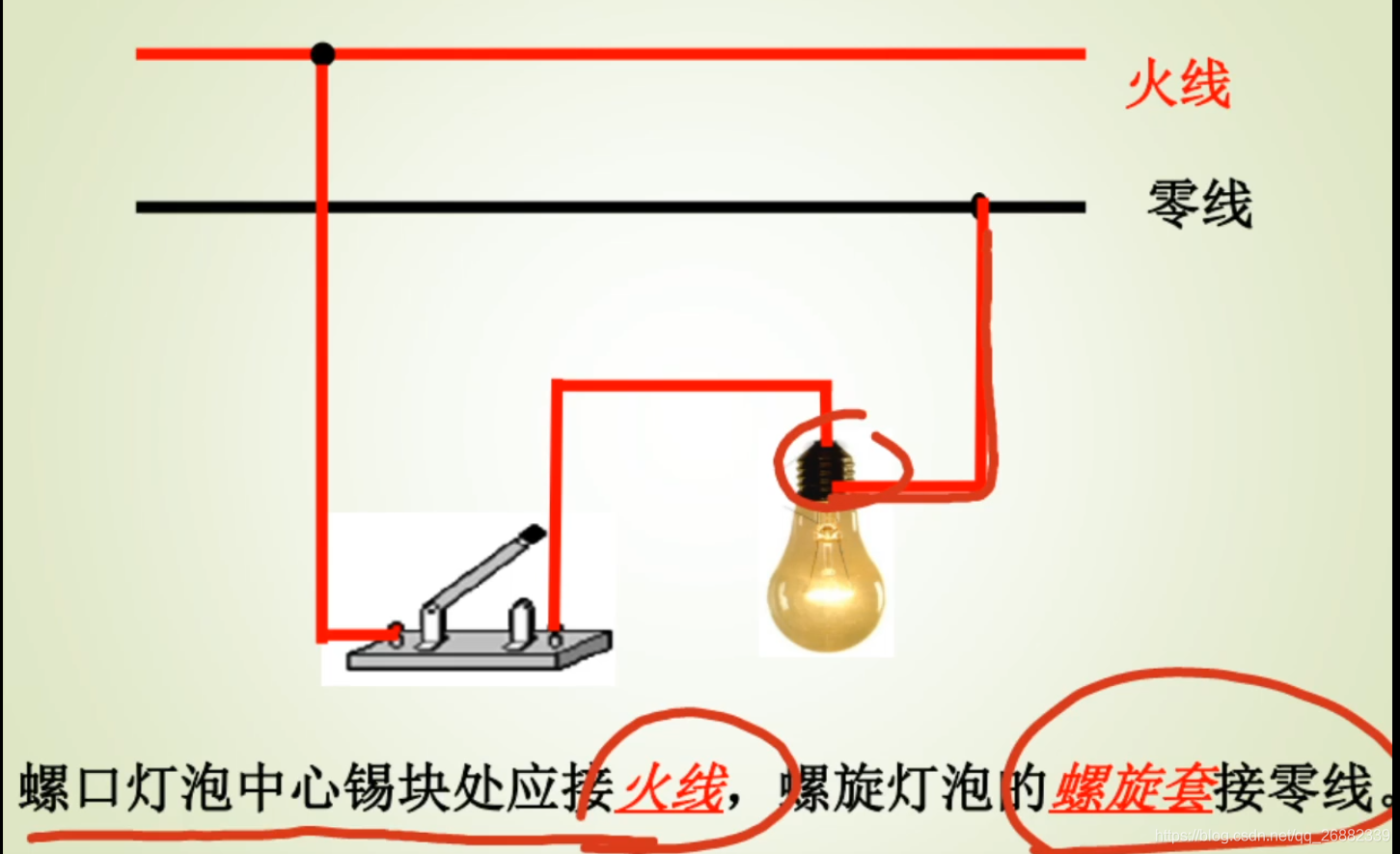

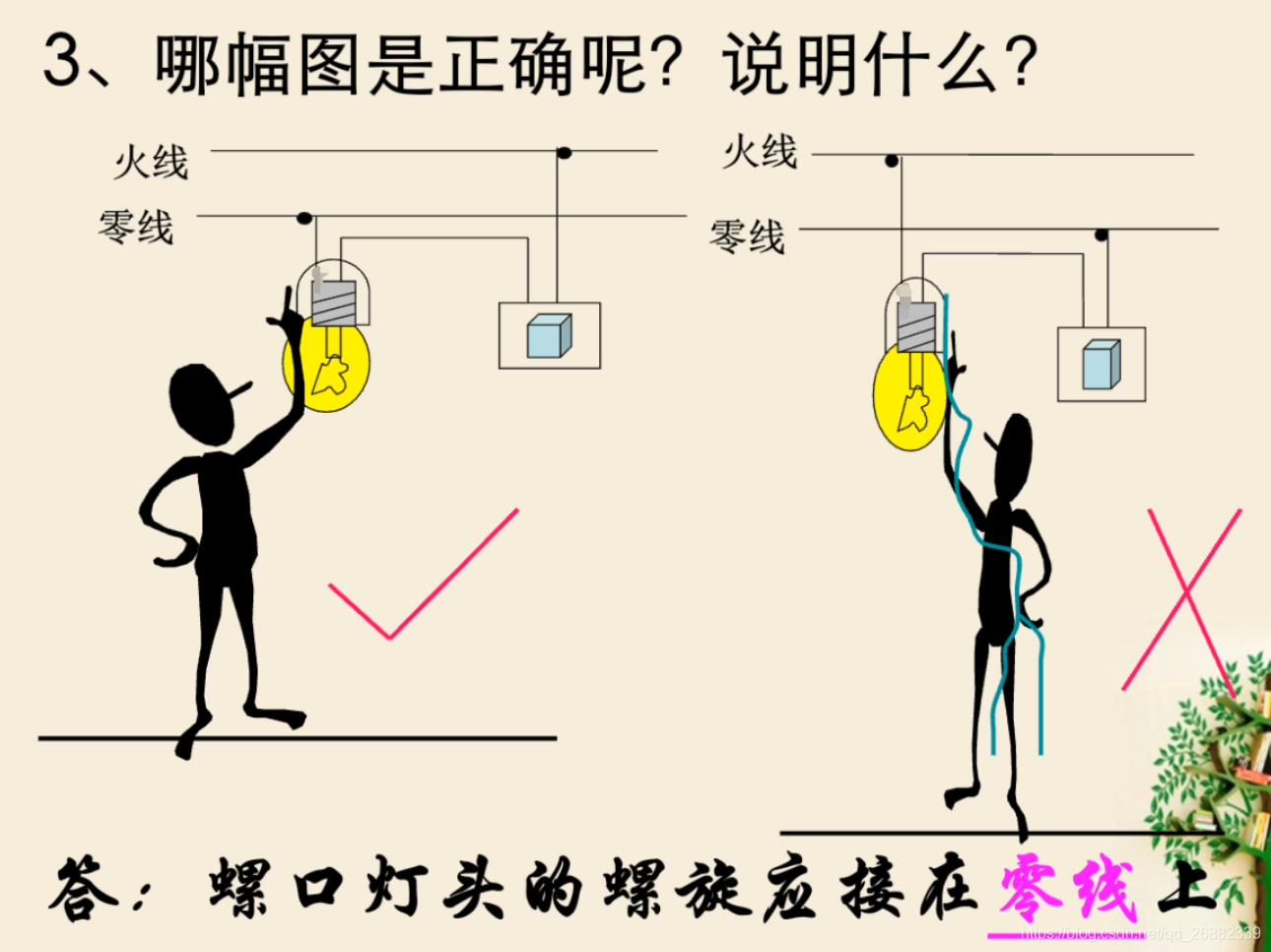

LED灯，中心锡块接火线，螺旋套接零线。
因为开关接了火线。这样断开开关，人接触螺旋套，不会触电。

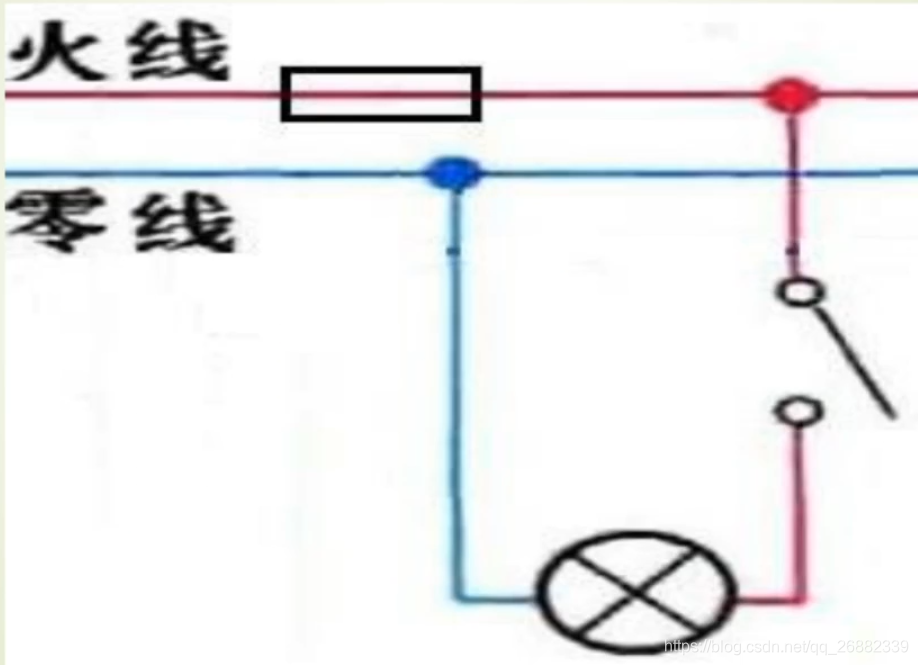

开关要接火线上
螺口必须接零线，防止人手触碰到螺口，产生触电。

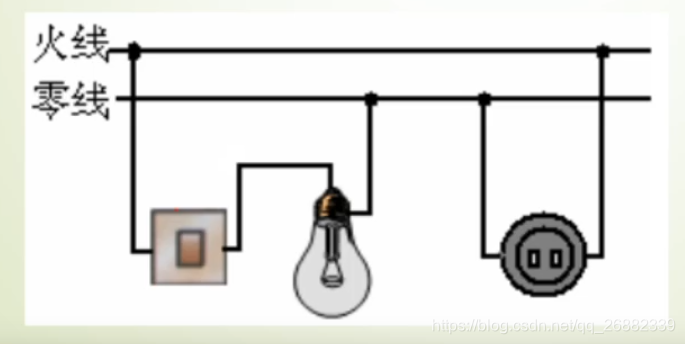

常见拓扑 开关和插座

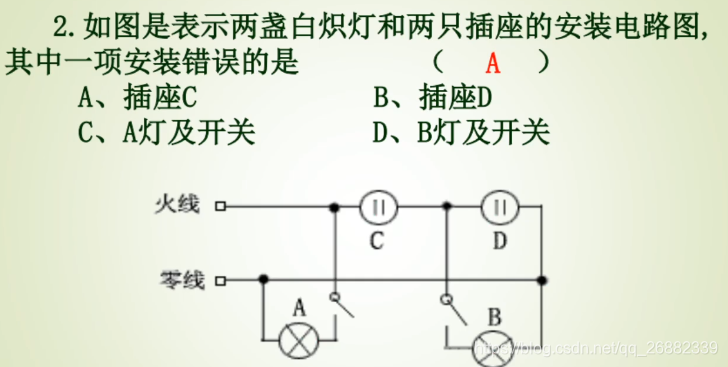

所有的用电器和插座之间，都必须并联
这里，插座C和用电器B之间就串联了，不行。
电路图上不用管左零右火，这个好调整。

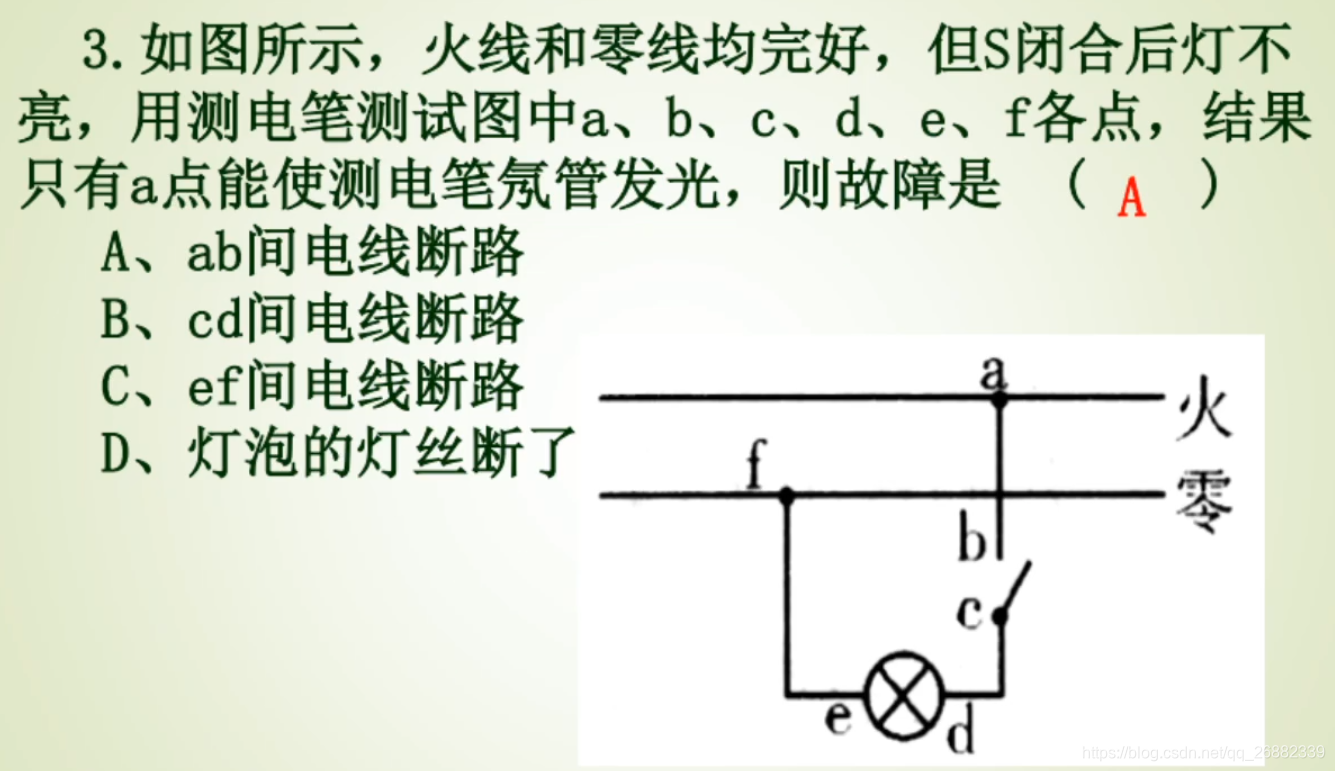

测电笔排除故障
因为如果abcd的线路是好的，那么闭合开关之后，d点一定使得测电笔亮。
这题应该是至少是A选项。其他的也可能有更多的故障。
