SW小技巧2：将属性链接到 SOLIDWORKS 工程图的简便方法

您是否曾想过有一种简单的方法可以让 SOLIDWORKS 工程图自动填充标题栏(申请Solidworks免费试用）？其实这可以通过使用零件或装配模型中的自定义属性来实现。

在此示例中，我们将在绘图标题栏中自动填充材料、表面处理和重量字段。如下图所示，工程图标题栏是空的，插入了一个工程图视图。

​

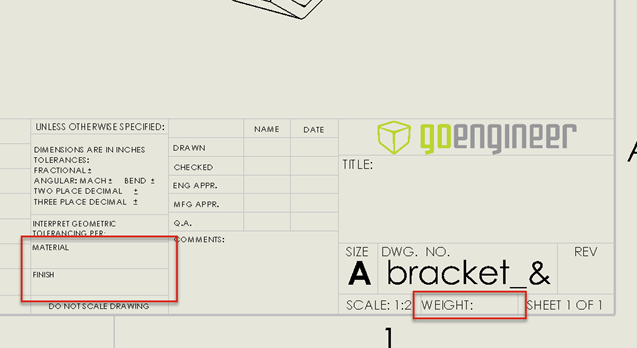

 要使用部件文件中的自定义属性填充的空标题栏字段

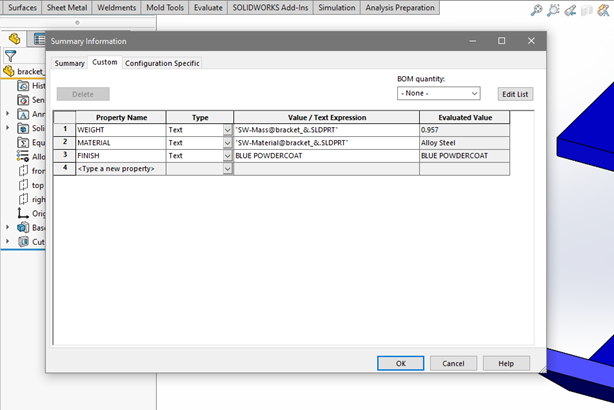

 要添加到此处显示的图形的自定义属性。材料属性由在特征管理器树中选择的材料驱动。

要进行必要的更改，需要编辑绘图模板的图纸格式。图纸格式 (.slddrt) 是在绘图模板 (.drwdot) 中引用的文件。图纸格式包含标题栏、边框、注释、嵌入图像（例如，公司徽标）、锚点和自定义属性。
