xhci 寄存器学习

xhci 寄存器介绍

查看linux 代码:

1733 /* There is one xhci_hcd structure per controller */
1734 struct xhci_hcd {
1735     struct usb_hcd *main_hcd;
1736     struct usb_hcd *shared_hcd;
1737     /* glue to PCI and HCD framework */
1738     struct xhci_cap_regs __iomem *cap_regs;
1739     struct xhci_op_regs __iomem *op_regs;
1740     struct xhci_run_regs __iomem *run_regs;
1741     struct xhci_doorbell_array __iomem *dba;
1742     /* Our HCD's current interrupter register set */
1743     struct  xhci_intr_reg __iomem *ir_set;

主要寄存器是:xhci_cap_regs, xhci_op_regs, xhci_run_regs,xhci_doorbell_array

  50 struct xhci_cap_regs {
  51     __le32  hc_capbase;
  52     __le32  hcs_params1;
  53     __le32  hcs_params2;
  54     __le32  hcs_params3;
  55     __le32  hcc_params;
  56     __le32  db_off;
  57     __le32  run_regs_off;
  58     __le32  hcc_params2; /* xhci 1.1 */
  59     /* Reserved up to (CAPLENGTH - 0x1C) */
  60 };

对应手册是

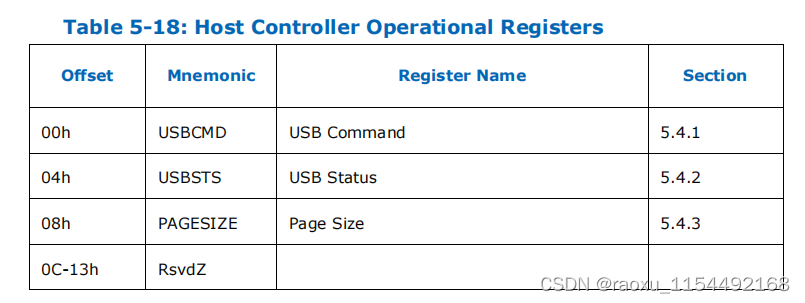

在这里插入图片描述

 176 struct xhci_op_regs {
 177     __le32  command;
 178     __le32  status;
 179     __le32  page_size;
 180     __le32  reserved1;
 181     __le32  reserved2;
 182     __le32  dev_notification;
 183     __le64  cmd_ring;
 184     /* rsvd: offset 0x20-2F */
 185     __le32  reserved3[4];
 186     __le64  dcbaa_ptr;
 187     __le32  config_reg;
 188     /* rsvd: offset 0x3C-3FF */
 189     __le32  reserved4[241];
 190     /* port 1 registers, which serve as a base address for other ports */
 191     __le32  port_status_base;
 192     __le32  port_power_base;
 193     __le32  port_link_base;
 194     __le32  reserved5;
 195     /* registers for ports 2-255 */
 196     __le32  reserved6[NUM_PORT_REGS*254];
 197 };

对用手册是:

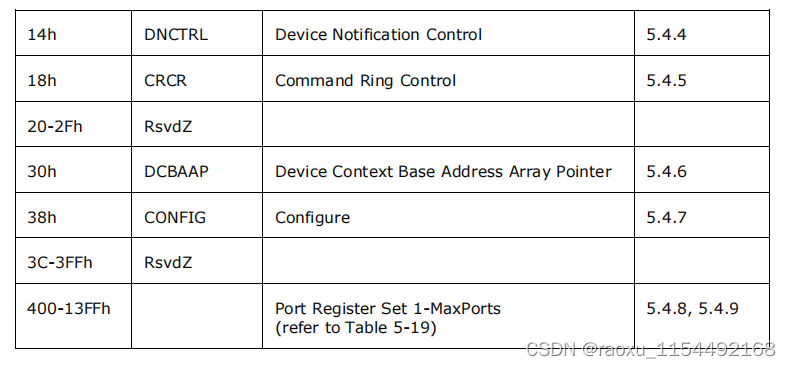

在这里插入图片描述
在这里插入图片描述

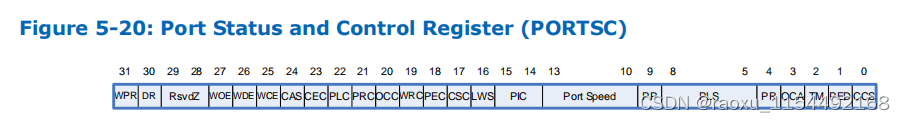

其中端口寄存器:

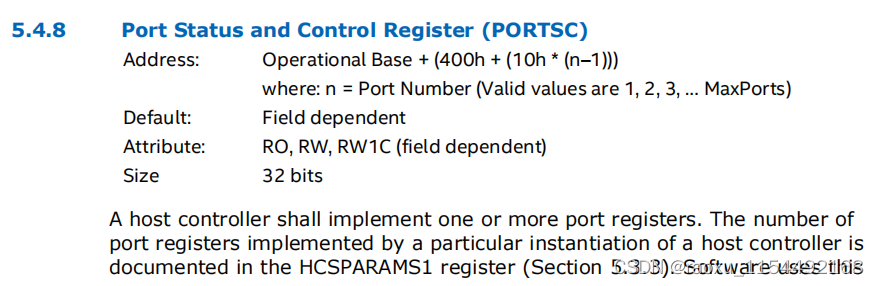

在这里插入图片描述
在这里插入图片描述

寄存器读写实操

root@raoxu-PC:/sys# lspci | grep -i usb
00:14.0 USB controller: Intel Corporation Comet Lake PCH-V USB Controller
root@raoxu-PC:/sys# lspci -s 00:14.0 -v
00:14.0 USB controller: Intel Corporation Comet Lake PCH-V USB Controller (prog-if 30 [XHCI])
        Subsystem: ASRock Incorporation Device a3af
        Flags: bus master, medium devsel, latency 0, IRQ 122
        Memory at 99330000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
        Kernel driver in use: xhci_hcd

首先查看xhci 寄存器基地址为:0x99330000
也可以通过其他方式获取到:

cat /proc/iomem | grep xhci
    99330000-9933ffff : xhci-hcd

读取 Operational Register Space 首地址:

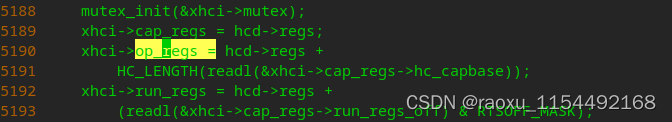

在这里插入图片描述

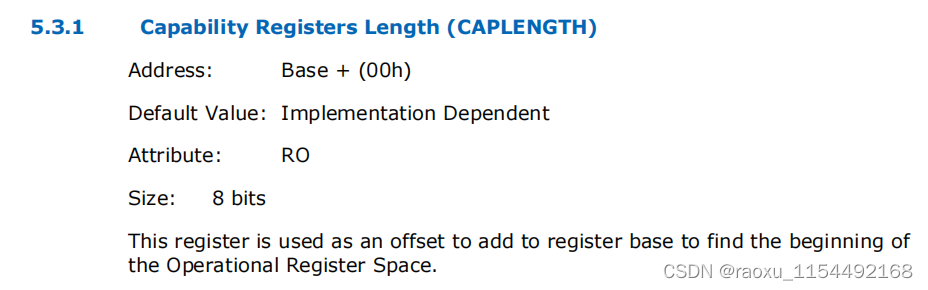

在这里插入图片描述
根据代码和手册可以找到,需要找到Host Controller Operational Registers的地址偏移为:

root@raoxu-PC:/sys# busybox devmem 0x99330000
0x01000080

读出来的偏移值0x80
那么偏移地址就是0x99330080

那么如何得到port的地址呢:

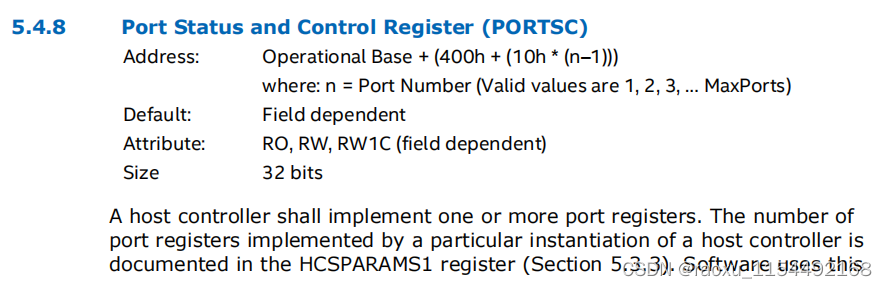

在这里插入图片描述
根据介绍,我们只需要根据port num 进行计算就可以了。
以我插入的鼠标为例:

/:  Bus 02.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/8p, 5000M
/:  Bus 01.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/12p, 480M
    |__ Port 1: Dev 2, If 0, Class=Human Interface Device, Driver=usbhid, 1.5M
    |__ Port 5: Dev 3, If 0, Class=Human Interface Device, Driver=usbhid, 12M
    |__ Port 5: Dev 3, If 1, Class=Human Interface Device, Driver=usbhid, 12M
    |__ Port 10: Dev 4, If 0, Class=Hub, Driver=hub/4p, 480M
        |__ Port 3: Dev 8, If 0, Class=Human Interface Device, Driver=usbhid, 1.5M

如何port 为 10
那么基地址为:addr = 0x99330080 + (0x400 + 0x10 * (10 -1)) = 0x99330510
那么读取状态:

root@raoxu-PC:/sys# busybox devmem 0x99330510
0x00000E03

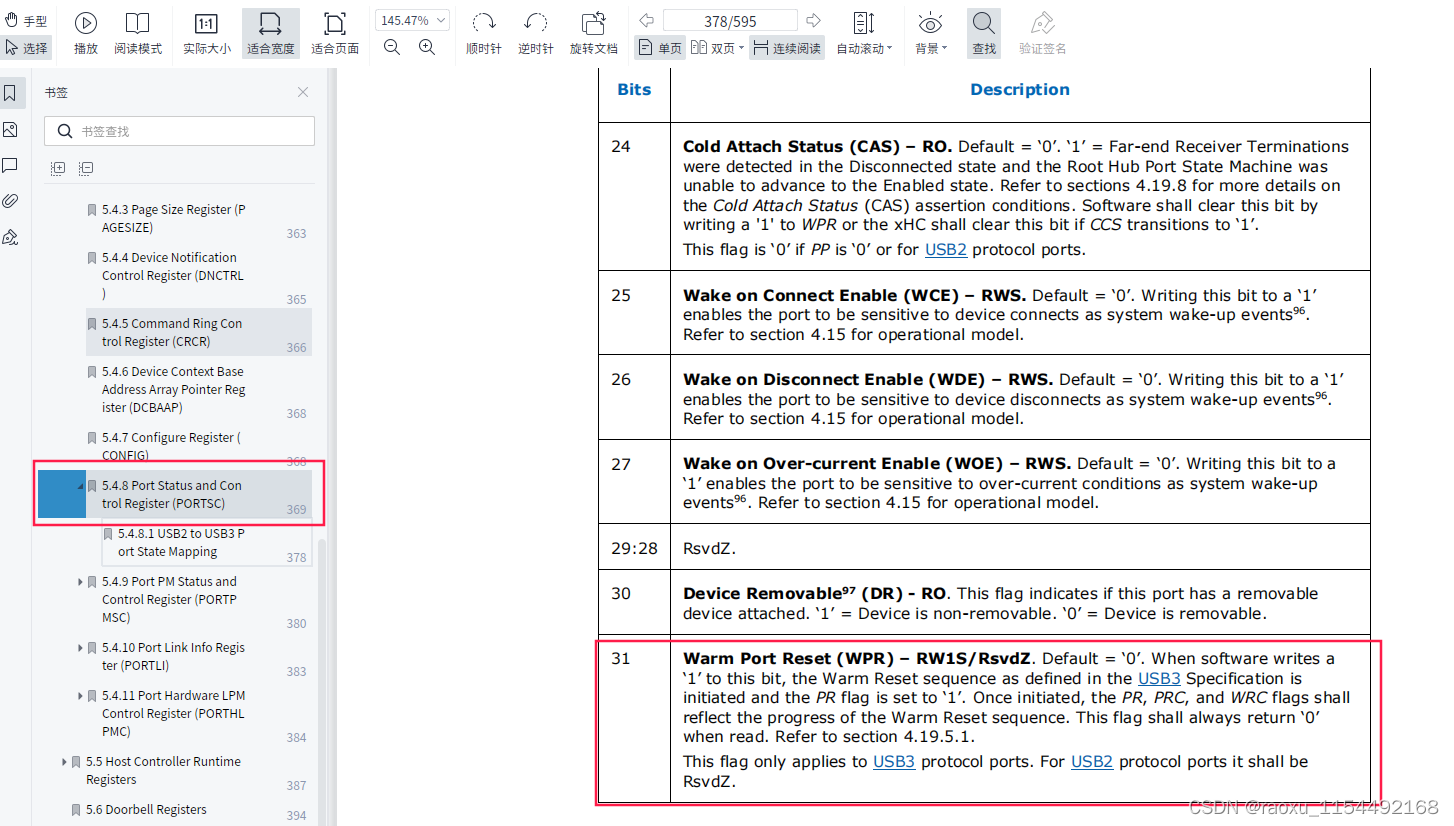

在这里插入图片描述
最高位写1 进行复位

root@raoxu-PC:/sys# busybox devmem 0x99330510 32 0x80000E03
root@raoxu-PC:/sys# busybox devmem 0x99330510
0x000006E1

输入命令可以看到设备复位了
