SBC，sip介绍

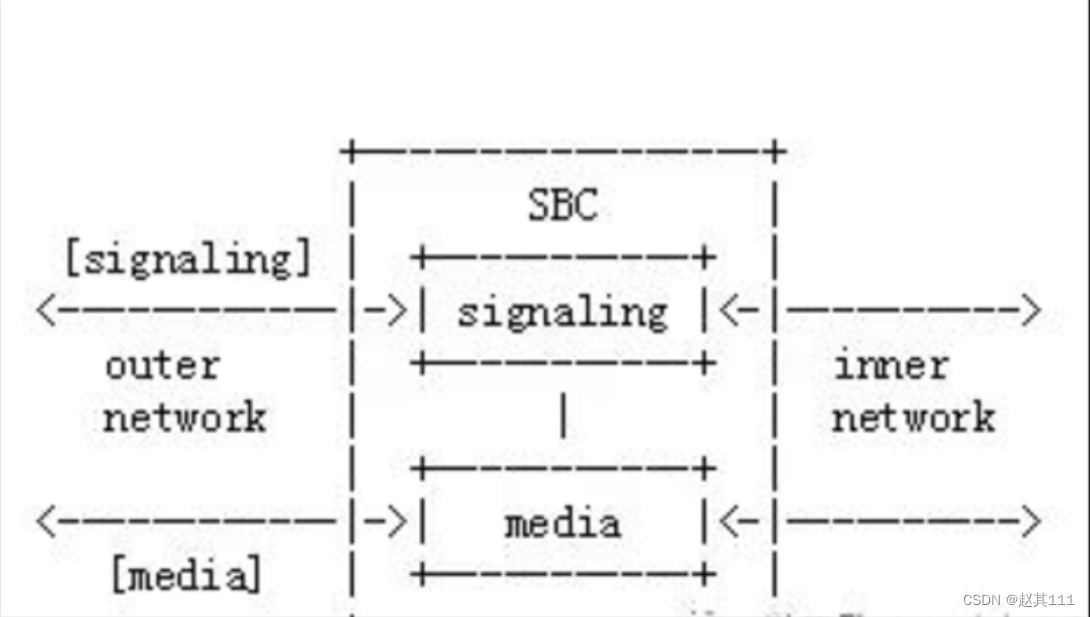

1 SBC：IMS网络边缘用于实现IP接入，互通和安全保护的网元，存在于接入网络与IMS网络之间或不同IMS网络之间，是用户接入IMS的入口点。SBC作为B2BUA将用户和IMS核心网进行隔离。

2 主要功能

        1 注册管理功能

        2 nat穿越功能

        3 信令防火墙功能

        4 媒体资源管理

        5 Qos（服务质量）策略管理-----解决网络延迟和阻塞等问题的一种技术，特别对于流多媒体应用，例如VoIP。这些应用常常需要固定的传输率，对延时也比较敏感。

        VoIP：通过互联网进行传输，将语音转化为IP数据包，部分或全部基于ip网络传输的技术就是VoIP技术。VoIP可以理解为钉钉电话，WiFi电话，流量电话，ip电话，主要用于语音通信，例如qq语音都使用VoIP技术。

        6 IP安全功能

        Qos提供3种服务模型：Best-Effort service（尽力而为服务模型），integraded service（综合服务模型），Differentiate service（区分服务模型）

                1 Best-Effort：是单一服务模型，也是最简单的服务模型，网络尽最大的可能性来发送报文，但对延时，可靠性等性能不提供任何保证。通过FIFO（first in first out先入先出）队列来实现，它适用于绝大多数网络，如ftp，e-mail等

                2 integraded：该模型使用资源预留协议（RSVP），RSVP运行在从源端到目的端的每个设备上，可以监视每个流，以防止其消耗资源过多。这种体系能够明确区分并保证每一个业务流的服务质量（qos），当网络中的数据流量很大时，设备的存储和处理能力会遇到很大的压力，扩展性差

                3 Differentiate：多服务模型，可以满足不同的Qos需求，不需要通知网络为每个业务流预留资源，区分服务实现简单，扩展性好。

3 SBC使用全部3种VoIP协议------H.323关守，SIP代理和媒体网关控制协议（MGCP）。允许跨越多个IP网络，即使有防火墙要穿越，也能提供质量保障的VoIP服务。

4 SIP消息概述

        SIP请求和响应消息格式由一个起始行（Start-Line）、若干个头域(Message-Header)，以及一个可选的消息体(Message-Body)组成

        起始行分为请求行（Request-Line）和状态行（Status-Line），分别用于SIP请求消息和响应消息

        SIP消息格式

                SIP message = Start-Line

                        *Message-Header

                        CRLF

                        [Message-Body]

        Start-Line = Request-Line/Status-Line

        如上消息格式定义，“*”表示该消息头域可包含一个或多个，“[]”表示该参数为可选项。本规范规定起始行、每一个消息头域以及空行都必须使用回车换行字符（CRLF）来表示行终结，即使消息中未包含消息体空行也不能省略

5 SIP消息起始行

        SIP请求消息中的起始行称为请求行。请求行包含请求消息的方法、Request URI（可以包含其他参数，如传送协议）以及SIP版本，





        SIP响应消息中的起始行称为状态行，状态行包含SIP版本，状态码以及与状态码相关的文字描述



6 SIP消息头域

        SIP消息头域（SIP Header，简称为SIP头）是SIP消息的重要组成部分，可以用于会话路由、标识会话、传递会话过程中的控制信息等功能。每条SIP消息都会包含多个SIP消息头域，

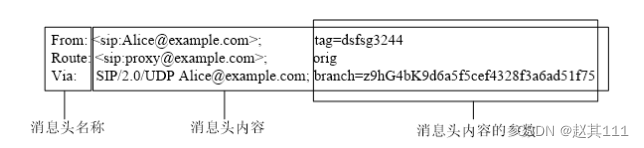

        每个SIP消息头域由消息头域的名称和消息头域的内容构成，消息头域的名称与内容之间以冒号（:）隔开，根据实际应用的需要，SIP消息头域的内容当中还可以包含若干参数，参数与头域内容之间，参数与参数之间，用分号隔开

        SIP协议中有6个消息头域是必选头域，即SIP请求和响应消息中都必须包含这6个消息头域：

7 SIP消息体

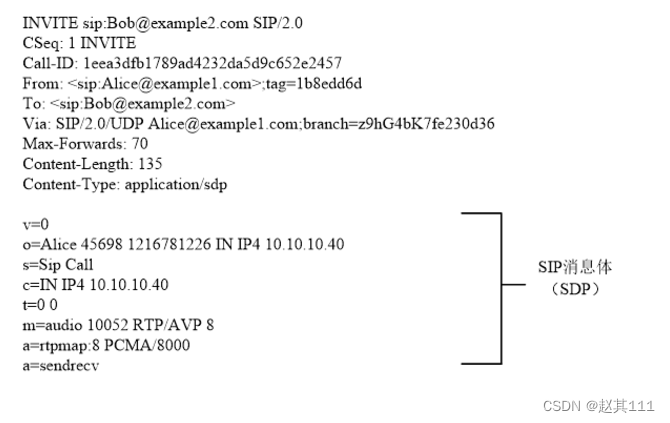

        SIP消息携带不同协议的消息体可以用于完成不同的功能，常用的有：SIP携带SDP，用于媒体协商；SIP携带XML，用于携带格式化的信息，如订阅事件通知；SIP携带CPIM，用于即时消息。SIP消息体的格式通过Content-Type头的MIME格式指示

8 SIP 协议中的URI

        格式

        sip:user:password@host:port;uri-parameters?headers

                uri-parameters：

                        格式

                                parameter-name ["=" parameter-value]

                                不同SIP URI参数之间用分号（;）隔开,可以根据实际需要定义参数，常用的参数有

                                transport：表示向该URI发送消息需要使用的传输层协议，可取值为UDP、TCP、SCTP

                                user：用于区分URI中user部分的类型，可以取值为：phone、dialstring

                                lr：表示采取松散路由

                                orig：用于标识主叫流程

                                ODI：用于匹配B2BUA两侧的对话

                                replaces：当URI出现在REFER消息的refer-to头域时，replaces参数携带需要替换的对话标识

9 SIP请求消息

        SIP 请求消息格式

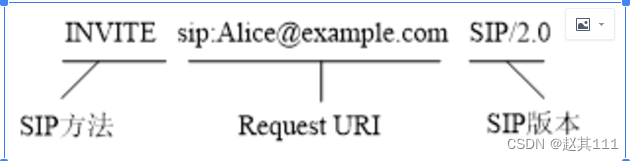

        请求消息的起始行为请求行。请求行的格式如下所示，由方法名（Method）、请求URL（Request-URI）和协议版本（SIP-Version）组成

        Request-Line = Method[ ] Request-URI [] SIP-Version



10 SIP响应消息

        SIP响应消息格式

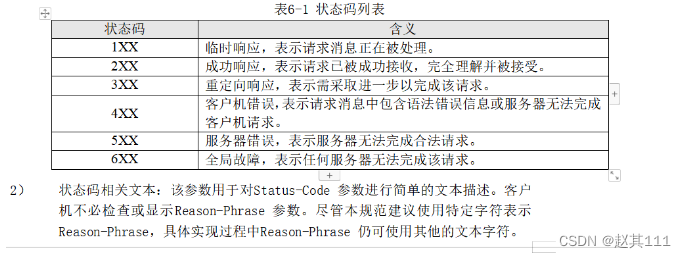

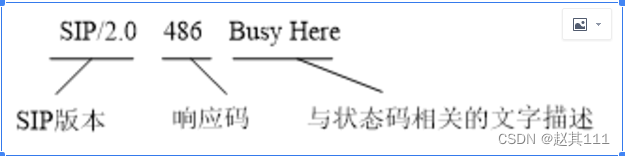

        响应消息的起始行为状态行（Status-Line），状态行由协议版本（SIP-Version）、状态码（Status-Code）和与状态码相关的文本（Reason-Phase）描述组成

        Status-Line = SIP-Version [ ]Status-Code [ ] Reason-Phrase CRLF
