Quartus生成原理图

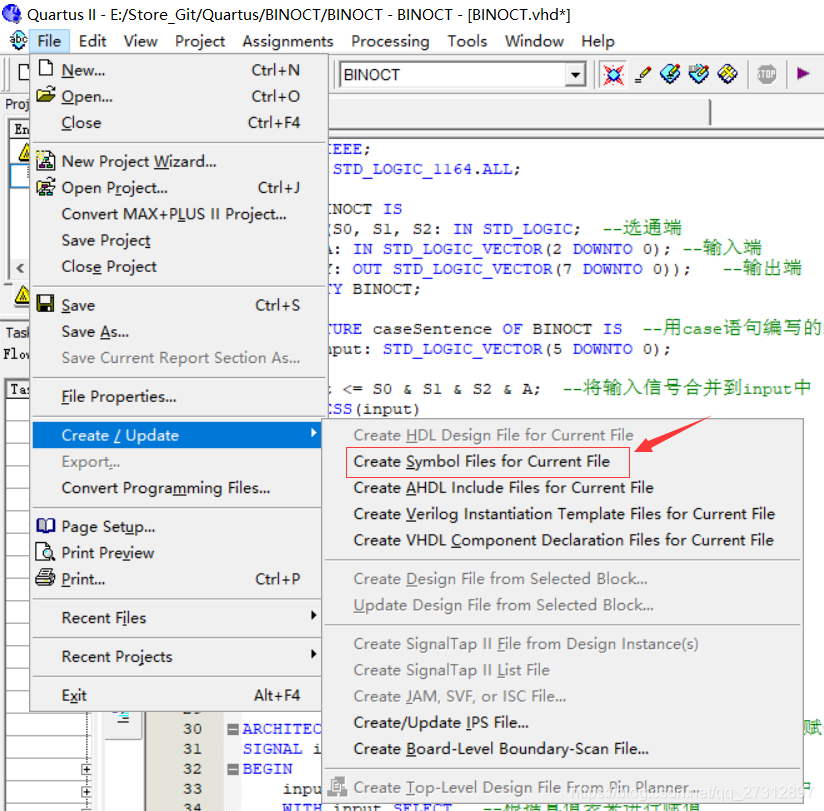

在我们的工程创建完毕后，即vhd代码编写并保存完毕后，通过File→Create/Update→Create Symbol Files for Current File即可生成原理图。

在这里插入图片描述

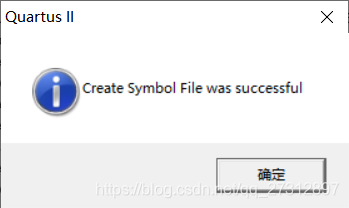

生成成功的话会提示：
在这里插入图片描述
生成成功后，在工程的目录下，我们可以找到 实体名.bsf 文件，用Quartus打开即可查看。大概是长这个亚子的：
在这里插入图片描述
