信号的处理——滤波电路

1 滤波电路的作用:
滤波器的主要功能是传送输入信号中有用的频率成分，衰减或抑制无用的频率成分。
2 滤波电路的分类
(1)采用无源原件R,L,C组成的滤波电路称为无源滤波电路。
(2)由集成运放和R,C组成的滤波电路称为有源滤波电路。
3 有源滤波电路的几个名词解释
通带：把能够通过的信号频率范围定义为通带
阻带：把受阻或衰减的信号频率范围成为阻带
截止频率：通带和阻带的界限频率
4 高阶有源滤波电路
主要有三种
巴特沃斯，切比雪夫，贝塞尔滤波电路。
5 常见二阶有源低通滤波电路

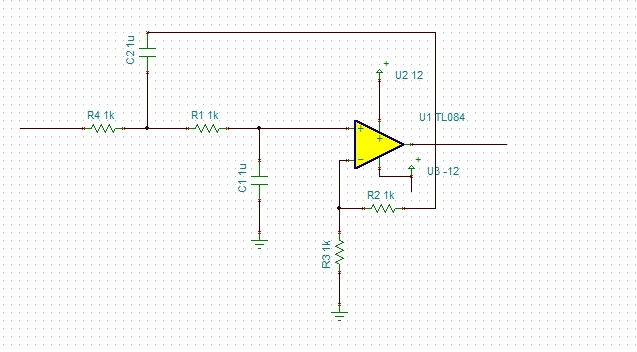

这个是我用TI的仿真软件Tina自己搭的电路，具体参考了《电子技术基础模拟部分(第五版)》P418的电路图，但是在我画的这个图里面，电阻电容的具体值都要计算。

另外需要注意，运放供电必须是双电源供电，也就是说必须是+12V，-12V供电的方式。

6 实际比赛中的电路图

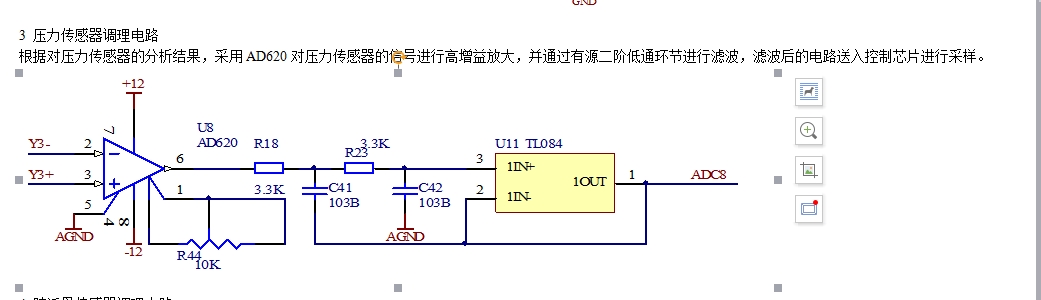

上图是在实际比赛中用到的电路图，压力传感器的输出为2mv/V,压力传感器供电为10V

更详细的内容可以参考《电子技术基础模拟部分(第五版)》(康华光主编)第九章
