RS422异步串口转同步串口UART2USART_UART2SSI

基于FPGA实现RS422异步串口数据接收转同步串口数据发送，RS422 和RS485是常用串口通信标准，通常既可以工作在异步模式，但是在某些工业及自动化、嵌入式等应用领域，一些场景常通过一定的方式配置或转换将RS422异步串口转换为同步串口模式，以实现调试和接口转换功能。

一、转换原理

1.1、引入高速时钟信号

异步通信中，数据的发送和接收没有统一的时钟信号来同步，靠约定的波特率等参数实现数据传输。要将 RS422 异步串口转换为同步串口，关键是引入一个高速时钟信号，能够对接收端异步串口数据进行采样和串并转换，同时也作为发送端生成时钟信号的基准时钟，并且根据生成时钟信号进行并转串。

1.2、调整数据格

异步通信有起始位、数据位、停止位等数据格式。在转换为同步串口时，保留这些标志位，同步通信在时钟信号的控制下连续地发送数据。

二、转换方法

基于FPGA 或 CPLD实现，现场可编程门阵列（FPGA）或复杂可编程逻辑器件（CPLD）可以通过编写逻辑代码来实现 RS422 异步串口到同步串口的转换。在代码中，需要对 RS422 的异步数据进行采样和处理，提取出数据信息，并根据外部输入的时钟信号或内部生成的时钟信号，将数据按照同步的方式重新组织和输出。并轻易的扩展这些通信接口数量和调整接口通信速率。

三、设计原理

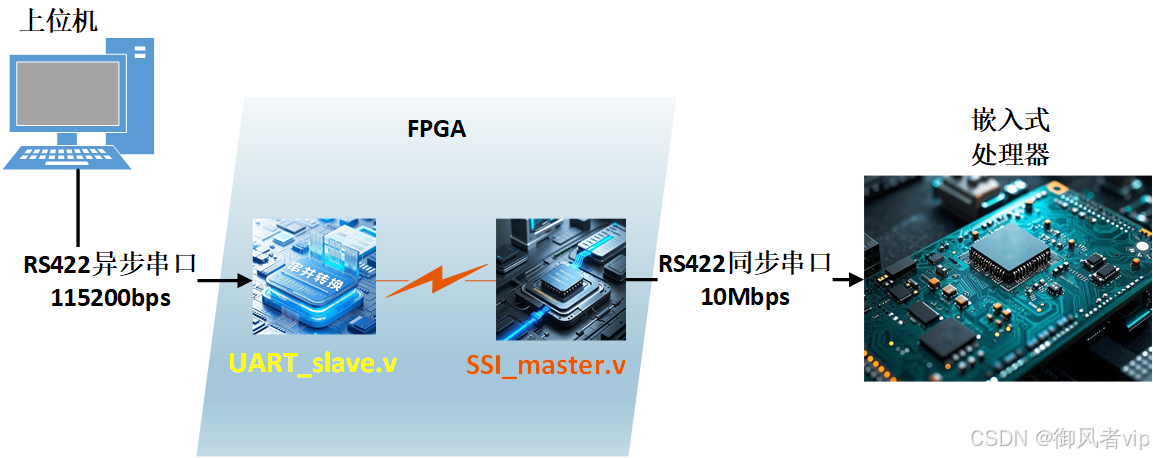

基于FPGA实现RS422异步串口数据接收转同步串口数据发送的设计原理如图1所示

图1 异步串口转同步串口设计原理

3.1基于 FPGA 设计 UART从机模块：

SSI（Synchronous Serial Interface，同步串行接口）是一种常用于工业自动化及嵌入式领域传感器和控制器之间通信的同步串行通信协议。

UART_salve.v 是一种全双工、异步通信协议，数据传输以帧为单位，每帧包含1bit起始位、8bit数据位和1bit停止位。实现UART 从机模块数据的接收和发送功能设计。

接收部分

检测起始位：监测输入信号，当检测到下降沿时，认为是起始位。

采样数据：在起始位之后，按照波特率对数据位进行采样。

停止位检测：检测停止位停止1Byte数据接收。

SSI_master.v发送部分

准备数据：将UART传来的要发送的数据加载到FIFO发送缓冲区。

发送起始位：按照同步串口波特率发送起始位。

发送数据位：按照同步串口波特率依次发送数据位。

发送停止位：按照同步串口波特率发送停止位。

PS:工程详见资源下载。
