1、防火墙配置三层子接口通信

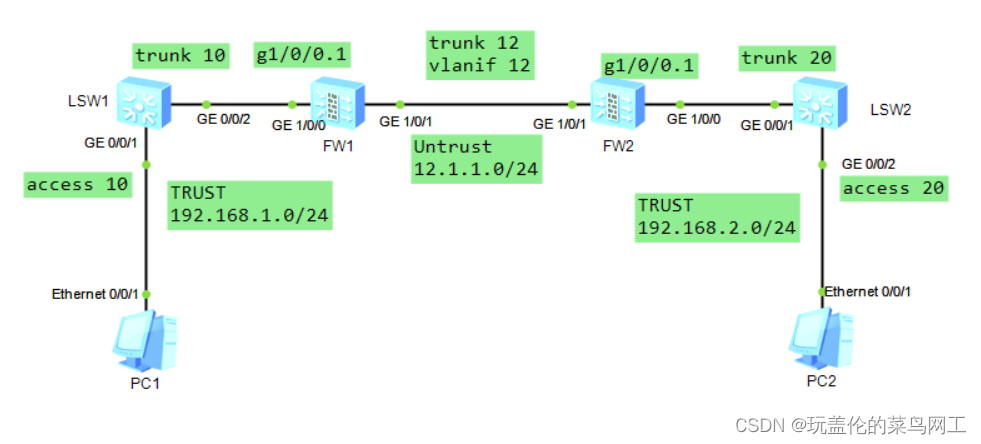

一开始以这个拓扑图来配置，子接口配置如下

FW1:

interface GigabitEthernet1/0/0.1
 vlan-type dot1q 1
 ip address 192.168.1.254 255.255.255.0
 service-manage ping permit

FW2:

interface GigabitEthernet1/0/0.1
 vlan-type dot1q 1
 ip address 192.168.2.254 255.255.255.0
 service-manage ping permit

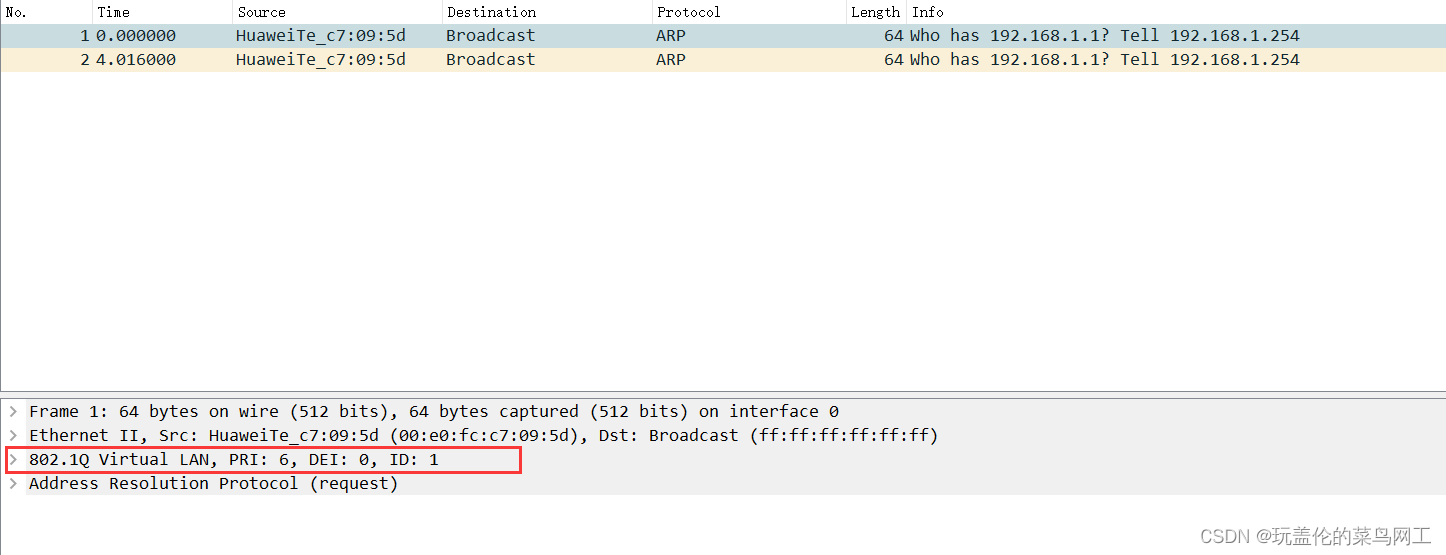

子接口配置IP地址，vlan-type dot1q 1 表示该子接口划入的VLAN；防火墙上安全策略以放通，子接口也加入安全区域，FW1和FW2分别配置192.168.2.0/24，192.168.1.0/24的静态路由，此时PC1 ping PC2不通，PC1 ping FW1直连接口也不通，再从FW1 ping PC1仍然不通，此时在FW1 g1/0/0口抓包，信息如下：

 发现报文携带VLAN tag 1

原因分析：

        原因是子接口只能识别携带tag的报文，即使是vlan 1，也必须携带tag。

拓扑改进

 此时按照规划配置vlan和防火墙子接口，PC1成功ping通PC2。
