nvidia&QM9700&9790 ib NDR交换机FAQ

一、交换机简介：

基于NVIDIA quantum -2的QM9700和QM9790交换系统提供64个逻辑端口，在1U标准机箱设计中，每个逻辑端口400Gb/s ib，支持32个800G/s OSFP光模块，支持最新的NDR技术，NVIDIA Quantum-2带来了一个高速、极低延迟和可扩展的解决方案，其中包含最先进的技术，如远程直接内存访问（RDMA）、自适应路由和NVIDIA可扩展分层聚合和缩减协议（SHARP）™。不同于任何其他网络解决方案，NVIDIA InfiniBand提供了自我修复网络功能和质量服务质量（QoS）、增强的虚拟通道（VL）映射和拥塞控制，以提供最高以提供最高整体应用程序吞吐量。

QM9700和QM9790 NDR InfiniBand交换机实现了最大的灵活性，因为它们可以实现各种拓扑结构，包括Fat Tree、SlimFly、DragonFly+、多维圆环等。它们还向后兼容前几代，并包括扩展软件生态系统支持。

今天的复杂研究要求超快速处理高分辨率模拟数据集，以及需要实时交换信息的复杂、高度并行的算法时间QM9700 NDR InfiniBand交换机扩展了NVIDIA网络计算技术和介绍第三代NVIDIA SHARP技术SHARPv3。创造几乎无限的通过数据中心网络进行大规模数据聚合的可扩展性，参与应用程序的运行时间，并减少遍历网络所需的数据量。通过实施NVIDIA端口拆分技术，QM9700和QM9790交换机提供了双倍密度

支持最低200Gb/s（NDR200），降低网络设计和网络成本拓扑结构。NVIDIA最多支持128个200Gb/s端口，提供了密度最高的机架顶部（TOR）

QM9700系列交换机支持中小型交换机部署以两级胖树拓扑进行扩展，同时减少功耗、延迟和空间

要求。交换机内部集成了子网管理器，开箱即用，最多支持2000个节点，子网管理器通过web命令行（cli）,提供完整的交换机管理，支持通过web UI ,SNMP协议，JSON接口进行统一管理与监控，易维护，能够快速排除故障，降低了运营成本。

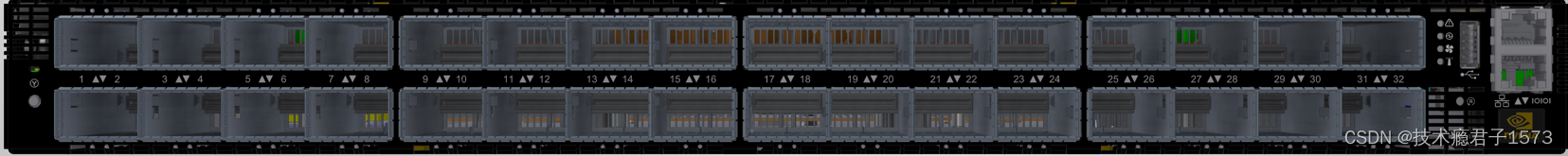

QM9700前视图

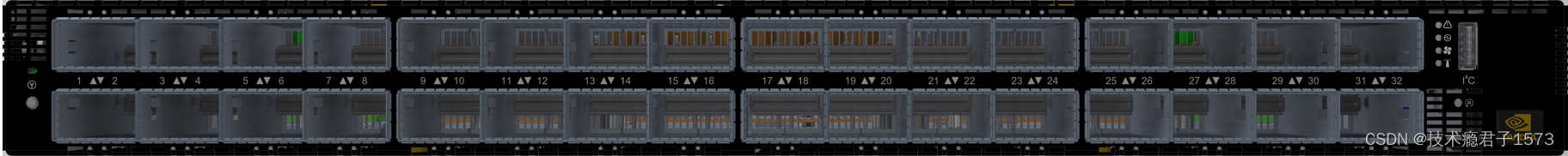

QM9790前视图

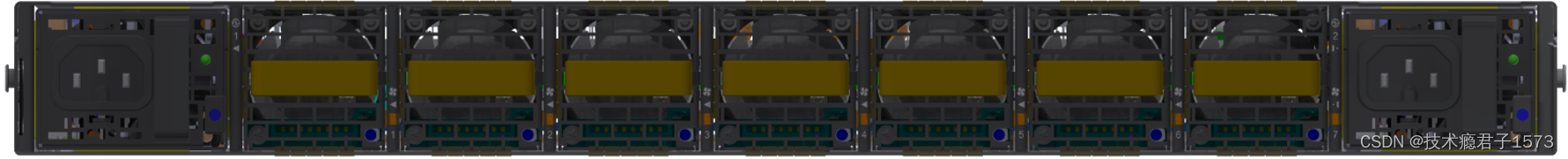

 QM9700&QM9790后视图

 1.1 交换机物理端口规格

型号	NDR 400Gb/s OSFP Interfaces	最大吞吐量
QM9700系列	32	51.2Tb/s
QM9790系列	32	51.2Tb/s

1.2 交换机管理接口、PSU和风扇规格

型号	USB	MGT	I2C	Console	可更换电源	可更换风扇
QM9700系列	前面板(USB3.0 type A)	前面板(1 port)	NA	前面板	Yes, 2	Yes, 7
QM9790系列	NA	NA	Front (USB3.0 type A)	NA	Yes, 2	Yes, 7

 1.3 端口拆分及ib线

QM9700 和QM9790 1U交换机提供32个NDR 800G物理端口,支持端口拆分模式，支持单个NDR 400G/s逻辑端口拆分成2个 NDR 200G/s端口使用，需要使用一分二IB线，交换机端400G，服务器端分成2个200G，单个端口最高支持拆分成2个通道4个逻辑端口使用。

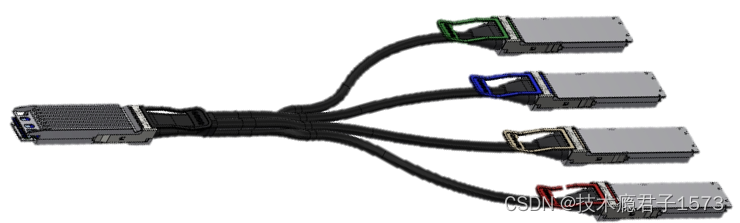

1分4线缆

注意：拆分接口会删除该接口上的所有配置。为了能够使用此功能，系统配置文件命令必须使用拆分就绪配置激活

为了使更改生效，需要重新启动交换机，或者运行flint-d＜device＞swreset

QM9700/QM9790拆分选项
