最全面的服务器raid理论+实战介绍（含应用场景介绍）

目录

说明：

一、相关概念

二、RAID级别

三、RAID实现形式

四、服务器SAS卡分类

五、服务器RAID卡介绍

 六、服务器RAID卡存储链路拓扑图

 七、服务器RAID卡芯片与板卡

 八、服务器RAID卡命名规范

 九、服务器RAID卡技术趋势

​ 十、服务器RAID卡FW

十一、服务器RAID卡驱动类型

十二、服务器RAID卡工具使用与RAID配置

十三、服务器不同RAID级别性能分析

---

说明：

这可能是全网最全面、最详细、最实用、最权威的服务器raid卡与raid级别科普文章了，并且总结了各raid级别允许坏盘数量、可靠性、读性能、写性能、磁盘利用率、应用场景等。

一、相关概念

RAID：Redundant Arrays of Independent Disks意为“独立磁盘构成的具有冗余能力的阵列”

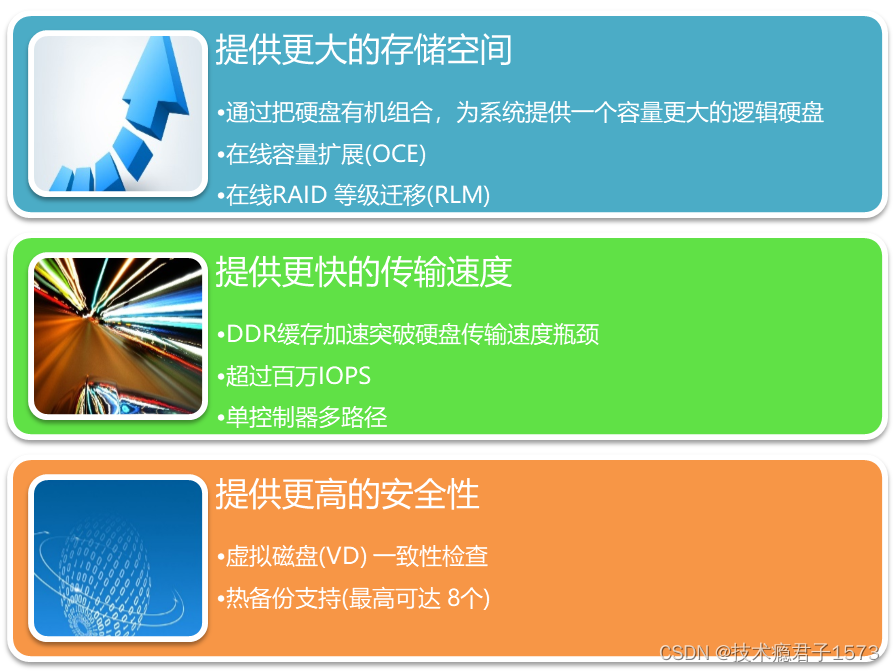

目的：在存储技术还未普及时，大容量硬盘比较昂贵，为了将多个容量较小、相对廉价的硬盘进行有机组合，以较低的成本获得与昂贵大容量硬盘相当的容量、性能、可靠性，RAID技术应运而生。

现如今，各行各业有对于数据处理、存储能力的要求越来越高，单一硬盘早已经不能满足需要，因此，RAID技术进一步发展。

容错(Fault Tolerance)

• 容错是指在子系统出现磁盘错误或磁盘故障时，可以保证数据完整性和数据处理能力。RAID卡通过冗余的磁盘组在RAID 1、5、6、10、50、60上实现此功能。
• 在RAID 1中，由于数据镜像存储于成对的磁盘上，因此在成对的磁盘中的一个产生错误或故障时，不会造成数据丢失。同理，在RAID 5中，允许1个磁盘故障；在RAID 6中，允许2个磁盘故障。
• 而对于包含多个子组的RAID，RAID 10、50允许故障盘的个数与子组数相同，但是要求每个子组只能包含1个故障盘。RAID 60允许故障盘的个数为子组数的2倍，要求每个子组最多包含2个故障盘。

数据重建(Disk Rebuilds)

• 当RAID组列中的硬盘发生故障或者一致性校验发现数据错误时，可以通过重新创建硬盘中之前的数据或者对数据进行修正的方式，对硬盘进行重建。
• 只有具有数据冗余能力的RAID组列才能执行重建，其中包括RAID 1、5、6、10、50和60。由于RAID 0不具备冗余性，因此不支持一致性校验。

硬盘直通

• 硬盘直通，即“JBOD”功能，又称指令透传，是不经过传输设备处理，仅保证传输质量的一种数据传输方式。
• 打开硬盘直通功能后，RAID控制器可对所连接的硬盘进行指令透传，在不配置虚拟磁盘的情况下，用户指令可以直接透传到硬盘，方便上层业务软件或管理软件访问控制硬盘。

校验(Parity)

• 校验从父数据集生成一组冗余数据。发生驱动器故障时，冗余数据可用于重建父数据集之一。

一致性校验(Consistency Check)

• 一致性校验是验证具有冗余能力的RAID组列(RAID1/5/6/10/50/60)中条带上的数据是否一致，如果不一致会对错误进行标记并尝试做自动修复。
• 该过程中RAID控制器会对成员盘中的数据进行检查和计算，生成新的校验数据与校验盘中的数据进行比对，若出现不一致，则会使用新的奇偶校验数据修正错误数据。
• 针对有冗余功能的RAID 1、5、6、10、50、60由于RAID 0不具备冗余性，因此不支持一致性校验

巡读(Patrol Read)

• 巡读功能通过对控制器下的硬盘进行巡回检查，以发现可能导致硬盘故障的潜在错误，然后采取措施纠正错误。巡读的目的是在数据损坏之前检测出硬盘故障，从而保护硬盘上数据的完整性。
• 巡读操作仅在控制器闲置了一段规定的时间后，并且没有其他后台任务执行时才会开始。

热备份(Hot Spares)

RAID卡的热备份特性由热备盘和紧急备份功能实现。

热备盘

•热备盘是磁盘系统中的一个独立的磁盘，当RAID中的磁盘故障时，热备盘自动补充到RAID中替代故障盘，提供系统的容错性能。

•热备盘包括全局热备盘和局部热备盘

•热备盘仅用于具有冗余功能的RAID，包括RAID 1、5、6、10、50、60

紧急热备

•紧急备份功能，是指任意一个具备冗余功能的RAID组中出现成员盘故障且没有指定热备盘时，RAID卡下属的空闲盘会自动替代故障成员盘并进行重构，避免数据丢失。

硬盘条带化(Disk Striping)

• 硬盘条带化是指将一块连续的数据分成很多规定大小的数据块，并把它们分别存储到不同硬盘上的方法
  由于数据存放在不同的硬盘上，那么在顺序访问这些数据的时候，就可以同时从多个不同的硬盘获取数据，按照并行的方式处理数据，大大提高了I/O性能。

硬盘节能(Power-Save)

RAID卡具备磁盘省电功能。此功能根据磁盘配置和I/O活动允许磁盘停转。所有旋转式SAS和SATA磁盘均支持此功能。

当硬盘节能功能开启时，RAID卡下挂载的“Unconfig Good”状态的磁盘和空闲热备盘均处于节能状态。当有相关操作（例如创建RAID，创建热备盘，动态扩盘，进行热备重构）时可唤醒正处于节能状态的磁盘

二、RAID级别

RAID0-Striped Disk Array without Fault Tolerance(没有容错设计的条带磁盘阵列)

 •一种简单的、无数据校验的数据条带化技术。

RAID1-Mirroring and Duplexing(相互镜像)

• RAID1 称为镜像，它将数据完全一致地分别写到工作磁盘和镜像磁盘，它的磁盘空间利用率为 50% 。
• RAID1 在数据写入时，响应时间会有所影响

 RAID5-Indenpent Data disks with distributed parity blocks(独立的数据磁盘与分布式校验块)

特点：

• 数据以块分段条带化存储。
• 校验信息交叉地存储在所有的数据盘上。
• 平衡性能与数据冗余

RAID6

特点：

• 双重校验：与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块。
• 两个独立的奇偶系统使用不同的算法
• 数据的可靠性更高，可允许两块磁盘同时失效
• 但需要分配给奇偶校验信息更大的磁盘空间，成本更高
• 写性能比RAID5差。
• 需要4盘及以上(部分算法可允许3盘)
• 校验信息交叉地存储在所有的数据盘上

高级RAID：

• RAID10:先组建RAID1，再使用多组RAID1组建RAID0;
• RAID01:先组建RAID0，再使用RAID0组建RAID1;以四块硬盘RAID10/01为例，由于RAID10冗余度高，所以优于RAID01
• RAID5E:在RAID5的基础上每块盘预留一部分空间做热备空间使用；
• RAID5EE:在RAID5E的基础上将预留的热备空间条带化；
• RAID50:先组建RAID5，再使用多组RAID5组建RAID0;
