搭载LSI SAS3908/3916 MR芯片的LSI-9560 服务器raid卡（史上最详细的保姆级使用教程）

一、9560 RAID卡型号配置介绍

目前常用的基于SAS3908和SAS3916芯片的RAID卡分别为BCM 9560-8i、 BCM 9560-16i。

SAS3908/3916支持Legacy和UEFI两种启动方式，但在Legacy模式下不支持进行RAID配置，仅在UEFI模式下可以进行，因此，如果需要离线配置RAID组列，需切换到UEFI模式进行，本文主要介绍UEFI模式。

下面以BCM 9560-8i RAID卡为例介绍使用方法，所述内容同样适用于BCM 9560-16i RAID卡。

二、RAID卡支持的级别及参数介绍

BCM 9560-8i支持的RAID级别及相关参数如下表所示。

子组数表示了RAID 10/50/60组列中包含的RAID1/5/6子组列的数量，如：两组RAID1组成的RAID10组列，子组数为2

RAID 1/10需使用偶数块成员盘。

三、RAID卡HII界面

HII界面为RAID卡在UEFI模式下进行RAID组建等配置操作的接口界面。

进入BIOS中，进入Advanced菜单，选中“BROADCOM <MegaRAID 9560-8i 4GB> Configuration Utility”，即可进入BCM 9560-8i HII界面：

各参数说明如下：

 将光标移至“Main Menu”，键入Enter后进入RAID卡“Main Menu”界面：

各参数说明如下：

四、创建raid阵列

步骤1：在HII界面选择“Configure”菜单项并进入组建RAID及配置界面。

步骤2：RAID组建界面如下。该界面选择“Create Virtual Drive”功能，开始进行RAID组建。

步骤3：如下界面为组建RAID前的配置界面，该界面提供了将JBOD模式的硬盘设置为

Unconfigure Good状态的快捷操作，是否进行该操作可以根据实际需要选择。

点击下方“Skip”开始进行RAID组建。

界面内各参数说明如下：

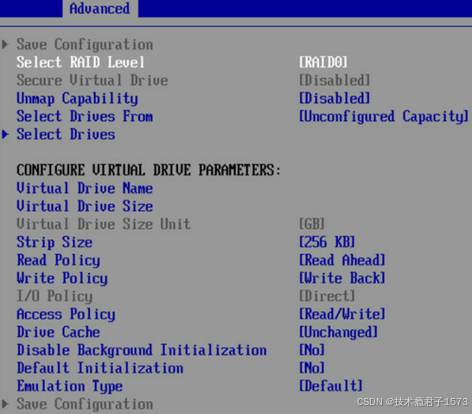

 步骤4：RAID组建界面如下，该界面可以选择RAID级别、选择组建RAID的物理硬盘、VD名称、Strip Size大小、Read/W
