射频同轴连接器的设计参数与产品类型介绍

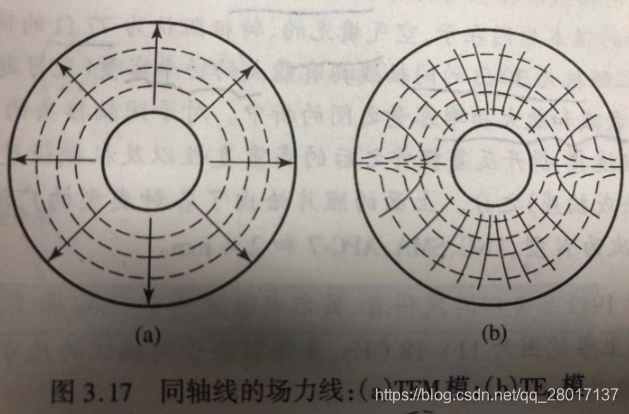

任何连接器的频率范围都受限于同轴结构中出现的第一个圆波导模,减小电缆尺寸可以提高截至频率,用介质填充会降低截至频率和增加损耗。

频率范围一般时DC - 95%f_{c}

特性阻抗

Z_{0}(\Omega)=60\times\sqrt{\frac{\mu _{r} }{\varepsilon_{r}}}\times ln\frac{b}{a}

TE_{11}截至频率

f_{c}(Hz)=\frac{c}{\pi \times (a+b)\times\sqrt{\mu _{r} \times \varepsilon _{r} }}

c 为光速

a对内导体的半径,b为外导体的半径

\mu _{r}为介质的相对传导率,\varepsilon _{r}为介质的相对介电常数

主流的连接器类型

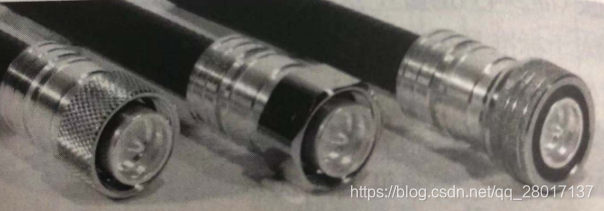

N型连接器:起源于1942工作频率可达18GHz,无源互调特性良好

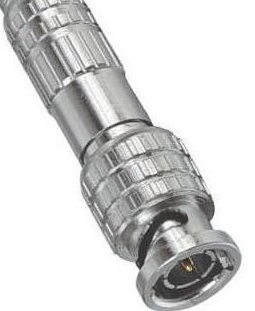

BNC型连接器:卡口式的N型连接器主要用于2GHz以下

TNC型连接器:0~11GHz为BNC型的改良版,抗震性能良好,主要用于便携式无线电台



HN型连接器:耐高压,最高频率4GHz,最高电压5kV,N型为1.5kV,主要应用在半导体晶圆生产中,大功率射频源的输出端和传输线上

LC 型连接器:耐高压连接器,功率容量大于HN,可以超过10kW,使用最高频率1GHz

7mm型连接器:又称APC-7型连接器,无极性(没有公母头之分),顺时针旋转螺套定义为插座,逆时针旋转定义为插头,俗称“平接头”,采用空气介质是所有18GHz连接器中驻波最低的,也是最昂贵的常用于,高精度和高重复性的实验和测试领域,如矢量网络分析仪的射频端

DIN7-16型连接器:DIN 是德国工业标准的缩写,7代表内导体的外径,16代表外导体的内径,标准工作频率7.5GHz,在所有连接器中具有最好的低无源互调性能,-168dBc(@2×43dBm),在蜂窝基站的天馈系统中得到大量应用,Huber+Suhner推出了一款塑料外壳的DIN7-16插座,既节省了材料又不影响指标

4.1-9.5型和4.3-10型连接器:为满足小型化需求,4.1-9.5型是DIN 7-16型的缩小版,内部结构与啮合方式与DIN7-16相似,并未得到广泛应用,端面接触对接触要求高。4.3-10型Ericsson和Kathrein提出,H, R, S 和telegarner 2013年发布,2014年商用,侧面接触对接触要求不高,射频部分与机械部分分开

   4.1-9.5型 4.3-10型

SMA型和SSMA型连接器:Subminiature A 工作频率可达26.5GHz,内径4.2mm,填充PTFE所以和其他高频设计的连接器比,反射系数不太理想,廉价,应用最广。SSMA比SMA尺寸更小工作频率可达40GHz,成本昂贵,难以用手啮合,应用少

 SMA 型SSMA 型

SMB 型和SMC型:SMB 采用插入式的结构,类似于反极性设计,插头(plug)呈孔状,插座(jack)呈针状,工作频率4GHz

SMC结构与尺寸类似SMB,但采用螺纹式设计,工作频率达10GHz



3.5mm和2.92mm(K型)连接器:3.5mm型是SMA的升级版,最高频率可达34GHz,2.92MM型,1974年Maury微波发明,工作频率高达40GHz,另一个版本是Wiltron公司的K型连接器可以覆盖整个K波段。



2.4mm型和1.85型(V型)连接器:都采用空气介质2.4mm型工作频率高达50GHz,1.85mm工作频率高达60GHz,Wiltron公司的V型连接器可覆盖整个V频段



1mm型连接器:是顶级的微波连接器,连接器中的“劳斯莱斯”,1989年HP的Paul watson发明,工作频率高达110GHz,售价超过1000美元

QMA型和QN型:只有QLF联盟成员可以生产(Quick Lock Formual),尺寸与SMA相当,推荐工作频率6GHz,优势一.快速连接,连接一对QMA只有2s,SMA需要20s,优势二.占用空间小,一对QMA只要12.4mm的间隔空间,SMA需要14mm。QN的尺寸与N相当,推荐工作频率也是6GHz。与N型相比同样式节约安装时间和空间,快插式的设计是典型的商业化主导产品。

MCX型连接器:快速插拔插入式结构的有极型连接器,工作频率可达6GHz,内导体和绝缘子尺寸略小于SMB,而插头直径3.56mm,比SMB小30%,它 出现可以为设计者提供更多的选择。

MMCX型连接器:又称MicroMate,插入式结构的有极性连接器,是最小的射频连接器之一,可用于射频线路板中,工作频率可达6GHz

SMP型连接器:是一种插入式结构的有极性连接器尺寸与MMCX相当,工作频率高达40GHz,主要用于小型化线缆板中
