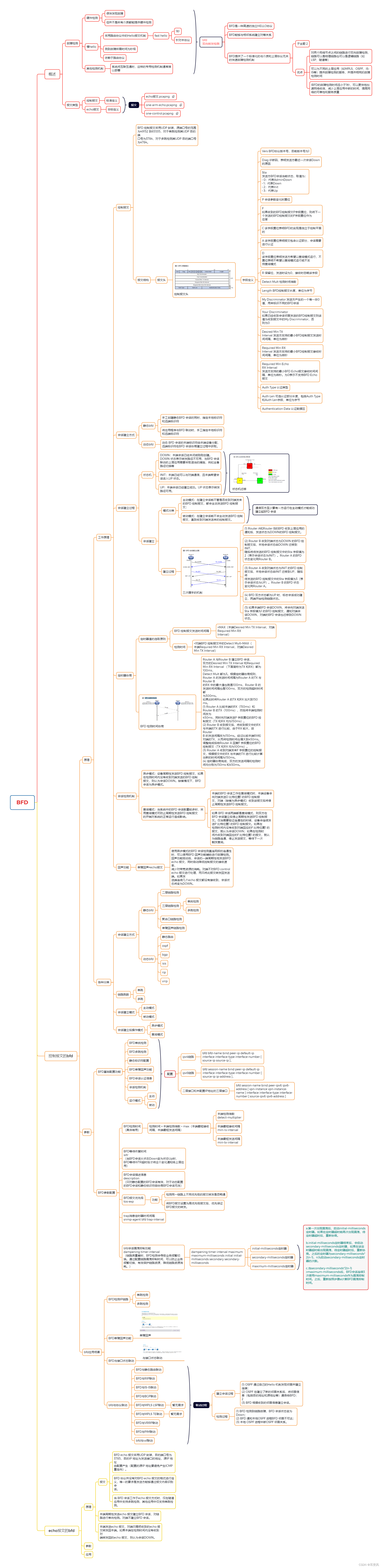

在这里插入图片描述

BFD

概述

故障检测

硬件检测
- 很快发现故障
- 但并不是所有介质都能提供硬件检测
慢hello
- 采用路由协议中的Hello报文机制
  - fast hello
    - 1秒
    - 针对本协议
- 测到故障所需时间为秒级
- 依赖于路由协议
其他检测机制
- 系统间互联互通时，这样的专用检测机制通常难以部署

报文类型

控制报文
- 标准定义
echo报文
- 非标定义

控制报文的bfd

原理

工作原理
- 控制报文
  - BFD 控制报文采用UDP 封装，源端口号的范围为49152 到65535，对于单跳检测其UDP 目的端
    口号为3784，对于多跳检测其UDP 目的端口号为4784。
  - 报文结构
    - 报文头
      - 控制报文头

        字段定义

        Vers BFD协议版本号，目前版本号为1
        Diag 诊断码，表明发送方最近一次会话Down的原因
        Sta
        发送方BFD会话当前状态，取值为：
        • 0：代表AdminDown
        • 1：代表Down
        • 2：代表Init
        • 3：代表Up
        P 会话参数变化时置位
        F
        如果收到的BFD控制报文P字段置位，则将下一个发送的BFD控制报文的F字段置位作为
        应答
        C 该字段置位表明BFD的实现是独立于控制平面的
        A 该字段置位表明报文包含认证部分，会话需要进行认证
        D
        该字段置位表明发送方希望以查询模式运行，不置位表明不希望以查询模式运行或不支
        持查询模式
        R 保留位，发送时设为0，接收时忽略该字段
        Detect Mult 检测时间倍数
        Length BFD控制报文长度，单位为字节
        My Discriminator 发送方产生的一个唯一非0值，用来标识不同的BFD会话
        Your Discriminator
        如果已经收到会话邻居发送的BFD控制报文则该值为收到报文中的My Discriminator，否
        则为0
        Desired Min TX
        Interval 发送方支持的最小BFD控制报文发送时间间隔，单位为微秒
        Required Min RX
        Interval 发送方支持的最小BFD控制报文接收时间间隔，单位为微秒
        Required Min Echo
        RX Interval
        发送方支持的最小BFD Echo报文接收时间间隔，单位为微秒。为0表示不支持BFD Echo
        报文
        Auth Type 认证类型
        Auth Len 可选认证部分长度，包括Auth Type和Auth Len字段，单位为字节
        Authentication Data 认证数据区
- 会话建立方式
  - 静态bfd
    - 手工创建静态BFD 会话的同时，指定本地标识符和远端标识符
    - 将应用程序与BFD 联动时，手工指定本地标识符和远端标识符
  - 动态bfd
    - 动态 BFD 会话的本端标识符由本端设备分配，远端标识符在BFD 会话协商建立过程中获取。
- 会话建立过程
  - 状态机
    - DOWN：本端会话已经关闭或刚刚创建。DOWN 状态表示转发路径不可用，与BFD 会话联动的上层应用需要采取适当的措施，例如主备路径切换等
    - INIT：本端已经可以与对端通信，且本端希望会话进入UP 状态。
    - UP：本端会话已经建立成功。UP 状态表示转发路径可用。
  - 会话建立
    - 模式分类
      - 主动模式：在建立会话前不管是否收到对端发来的BFD 控制报文，都会主动发送BFD 控制报
        文；
      - 被动模式：在建立会话前不会主动发送BFD 控制报文，直到收到对端发送来的控制报文。
    - 建立过程
      - 三次握手的机制

        (1) Router A和Router B的BFD 收到上层应用的通知后，发送状态为DOWN的BFD 控制报文。
        (2) Router B 收到对端状态为DOWN 的BFD 控制报文后，本地会话状态由DOWN 迁移到INIT，
        随后将待发送的BFD 控制报文中的Sta 字段填为2（表示会话状态为INIT）。Router A 的BFD
        状态变化同Router B。
        (3) Router A 收到对端状态为INIT 的BFD 控制报文后，本地会话状态由INIT 迁移到UP，随后将
        待发送的BFD 控制报文中的Sta 字段填为3（表示会话状态为UP）。Router B 的BFD 状态
        变化同Router A。
        (4) BFD 双方状态都为UP 时，标志会话成功建立，两端开始检测链路状态。
        (5) 如果本端BFD 会话DOWN，将会向对端发送Sta 字段填为1 的BFD 控制报文，通知对端会
        话DOWN，对端的BFD 会话也迁移到DOWN 状态。
- 定时器协商
  - 定时器值的选取原则
    - BFD 控制报文发送时间间隔
      - =MAX（本端Desired Min TX Interval，对端Required Min RX
        Interval）
    - 检测时间
      - =对端BFD 控制报文中的Detect Mult×MAX（本端Required Min RX Interval，对端Desired Min TX Interval）
  - BFD 检测时间协商
    - Router A 与Router B 建立BFD 会话，
      双方的Desired Min TX Interval 和Required Min RX Interval （下面简称为TX 和RX）都为100ms，
      Detect Mult 都为3。根据定时器协商规则，Router A 的发送时间间隔为Router A 的TX 与Router B
      的RX 中的最大值也就是100ms，Router B 的发送时间间隔也是100ms，双方的检测超时时间都
      为300ms。
      如果此时将Router A 的TX 和RX 加大到150 ms。
      (1) Router A 比较本端的RX（150ms）和Router B 的TX（100ms），然后将本端检测时间改为
      450ms，同时向对端发送P 字段置位的BFD 控制报文（TX 和RX 均为150ms）。
      (2) Router B 收到报文后，将收到报文中的RX 与本端的TX 进行比较，由于RX 较大，故Router
      B 的发送间隔改为150ms。经过比较本端RX和对端的TX，从而将检测时间也增大到450ms。
      调整完成后给Router A 回复F 字段置位的BFD 控制报文（TX 和RX 均为100ms）。
      (3) Router A 收到对端发来F 字段置位的控制报文，根据报文中的RX 与本端的TX 进行比较计算
      出新的时间间隔为150ms。
      (4) 定时器协商完成，双方的发送间隔和检测时间均分别为150ms 和450ms。
- 会话检测机制
  - 异步模式：设备周期性发送BFD 控制报文，如果在检测时间内没有收到对端发送的BFD 控制
    报文，则认为会话DOWN。缺省情况下，BFD 会话为异步模式。
  - 查询模式：当系统中的BFD 会话数量较多时，采用查询模式可防止周期性发送BFD 控制报文
    的开销对系统的正常运行造成影响。
    - 本端的BFD 会话工作在查询模式时，本端设备会向对端发送D 比特位置1 的BFD 控制报
      文，对端（缺省为异步模式）收到该报文后将停止周期性发送BFD 控制报文。
    - 如果 BFD 会话两端都是查询模式，则双方在BFD 会话建立后停止周期性发送BFD 控制报
      文。仅当需要验证连通性的时候，设备会连续发送P 比特位置1 的BFD 控制报文。如果在
      检测时间内没有收到对端回应的F 比特位置1 的报文，就认为会话DOWN；如果在检测时
      间内收到对端回应的F 比特位置1 的报文，就认为链路连通，停止发送报文，等待下一次
      触发查询。
- 回声功能
  - 单臂回声≠echo报文
    - 使用异步模式的BFD 会话检测直连网段的连通性时，可以使用BFD 回声功能辅助进行故障检测。
      回声功能启动后，会话的一端周期性地发送BFD echo 报文，同时自动降低控制报文的接收速率，
      减少对带宽资源的消耗。对端不对BFD control echo 报文进行处理，而只将此报文转发回发送端。如果发
      送端连续几个echo 报文都没有接收到，会话状态将变为DOWN。
各种分类
- 会话建立方式
  - 静态bfd
    - 二层链路检测
    - 三层链路检测
      - 单挑检测
      - 多跳检测
    - 聚合口链路检测
    - 单臂回声链路检测
  - 动态bfd
    - 静态路由
    - ospf
    - bgp
    - isis
    - rip
    - vrrp
- 链路跳数
  - 单跳
  - 多跳
- 会话建立模式
  - 主动模式
  - 被动模式
- 会话建立后操作模式
  - 异步模式
  - 查询模式

参数

BFD基础配置功能
- BFD单挑检测
- BFD多跳检测
- 静态标识符配置
- BFD单臂回声功能
- BFD会话认证信息
- 会话检测机制
- 运行模式
  - 主动
  - 被动
BFD参数配置
- BFD检测时间
  （具体啥用）
  - 检测时间 = 本端检测倍数 × max（本端最短接收间隔，本端最短发送间隔）
    - 本端检测倍数
      detect-multiplier
    - 本端最短接收间隔
      min-rx-interval
    - 本端最短发送间隔
      min-tx-interval
- BFD等待恢复时间
  wtr
  （当BFD会话从状态Down变为状态Up时，BFD等待WTR超时后才将这个变化通知给上层应用）
- BFD会话描述信息
  description
  （只对静态配置的BFD会话有效，对于动态配置的BFD会话和静态标识符自协商BFD会话无效）
- BFD报文优先级
  tos-exp
  - 功能
    - 检测同一链路上不同优先级的报文转发是否畅通
    - 将BFD报文设置为高优先级报文后，优先保证BFD报文的转发。
- trap消息定时器时间间隔
  snmp-agent bfd trap-interval
- bfd会话震荡抑制功能
  dampening timer-interval
  （链路质量差时，BFD检测会导致业务频繁切换。通过配置链路震荡抑制时间，可以防止业务频繁切换，有效保护链路资源，降低链路资源消耗。）
  - dampening timer-interval maximum maximum-milliseconds initial initial-milliseconds secondary secondary-milliseconds
    - initial-milliseconds定时器
    - secondary-milliseconds定时器
    - maximum-milliseconds定时器

bfd应用场景

BFD检测IP链路
- 单跳检测
- 多跳检测
BFD单臂回声功能
- 单臂回声
BFD与接口状态联动
- 与接口状态联动
bfd与协议联动
- BFD与静态路由联动
- BFD与RIP联动
- BFD与IS-IS联动
- BFD与BGP联动
- BFD与MPLS LSP联动
  - 暂无需求
- BFD与MPLS TE联动
  - 暂无需求
- BFD与VRRP联动
- BFD与PIM联动
- bfd与vsf联动

echo报文的bfd

原理

报文
- BFD echo 报文采用UDP 封装，目的端口号为3785，目的IP 地址为发送接口的地址，源IP 地址
  由配置产生（配置的源IP 地址要避免产生ICMP 重定向）。
- BFD 协议并没有对BFD echo 报文的格式进行定义，唯一的要求是发送方能够通过报文内容识别会
  话。
- 当 BFD 会话工作于echo 报文方式时，仅在隧道应用中支持多跳检测，其他应用中仅支持单跳检测。
本端周期性发送echo 报文建立BFD 会话，对链路进行单向检测。对端不建立BFD 会话。
本端发送echo 报文，对端只需把收到的echo 报文转发回本端。如果本端在检测时间内没有收到对
端转发回的echo 报文，则认为会话DOWN。
