FME实现CAD文件复杂注记

目标

按照客户要求将提供的MDB表格生成cad线和注记，具体要求见下图：

要求点：
1，在管段的两端上方及下方标注对应的高程和埋深；
2，注记在端点内侧距离端点1M的位置；
2，注记方向和管段方向保持一致；

难点：
找到注记点的位置以及注记文本旋转角度。

实现步骤

①读取表格——》②生成管段及管点图形——》③计算管段斜率——》④计算注记点坐标——》⑤生成注记——》⑥写入管点、管段、注记。

生成管段图形

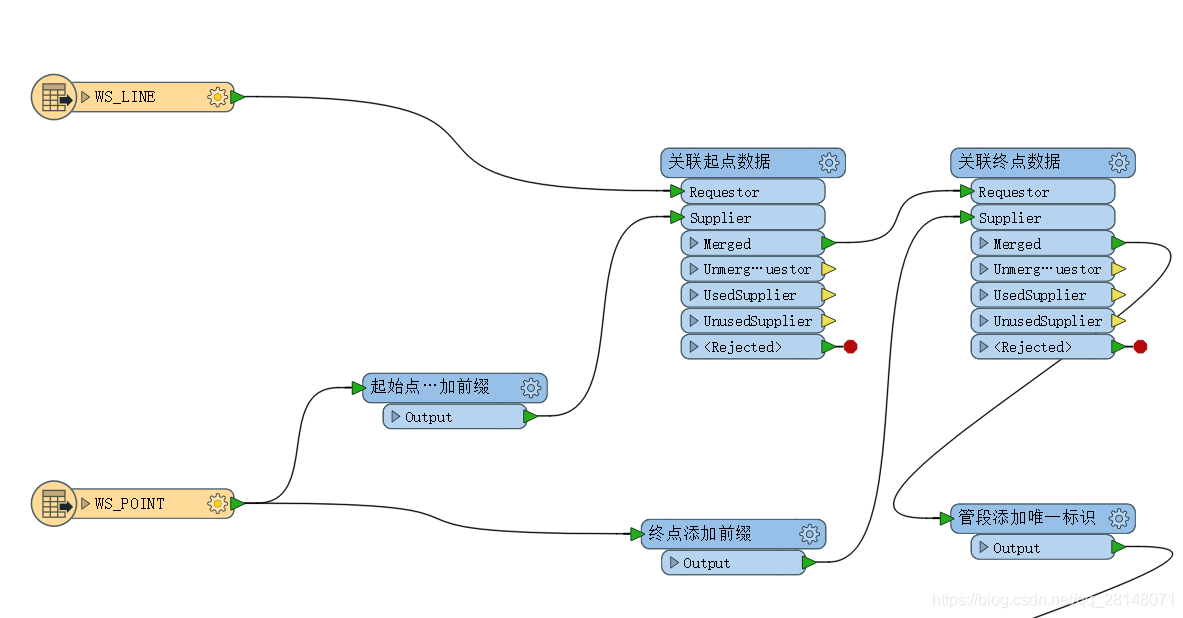

将管段的两个端点的坐标以及要标记的属性关联到管段上。

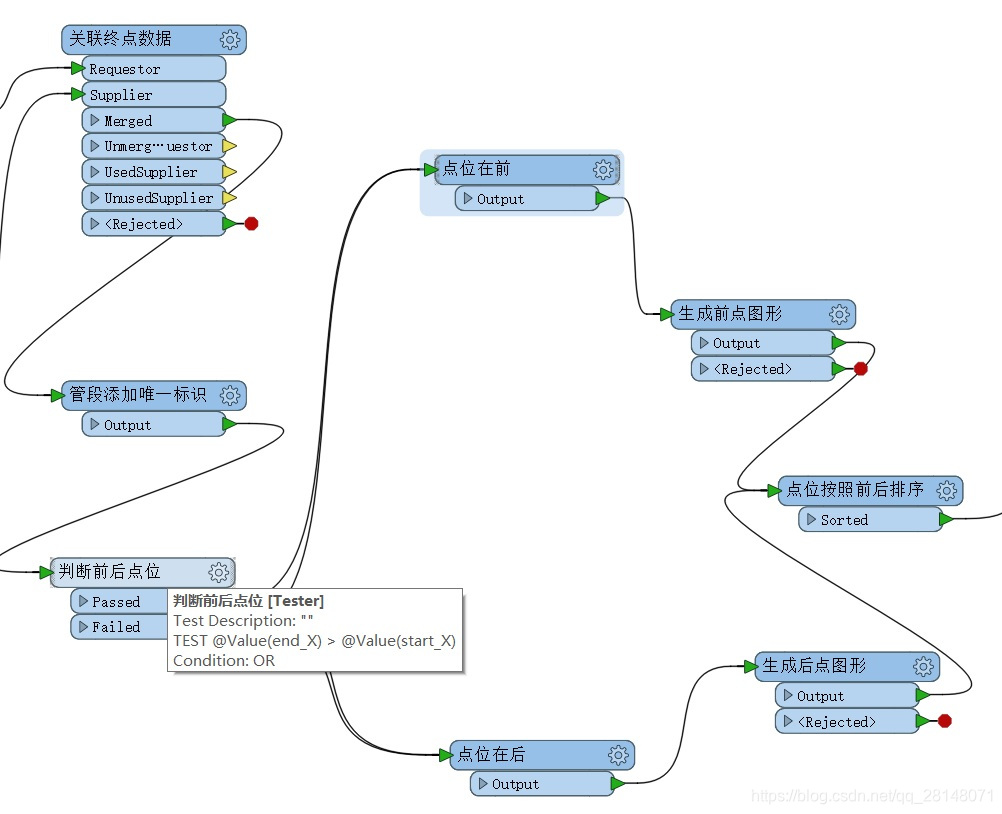

统一按照从左到右的方向生成管段，确保注记在对应的端点上。

生成管段图形并计算斜率
计算斜率公式࿱
