H.264——NAL Unit结构分析

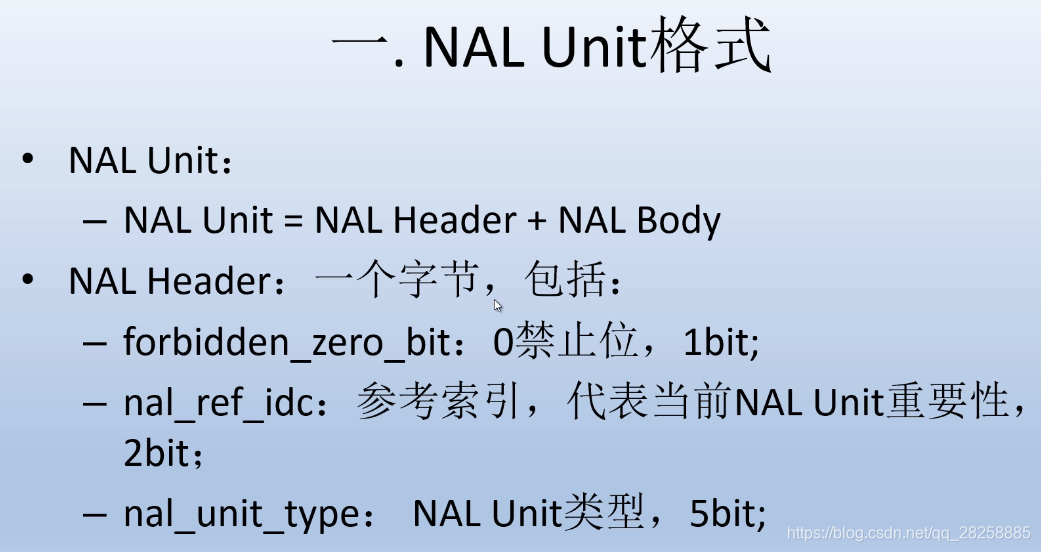

NAL Unit格式

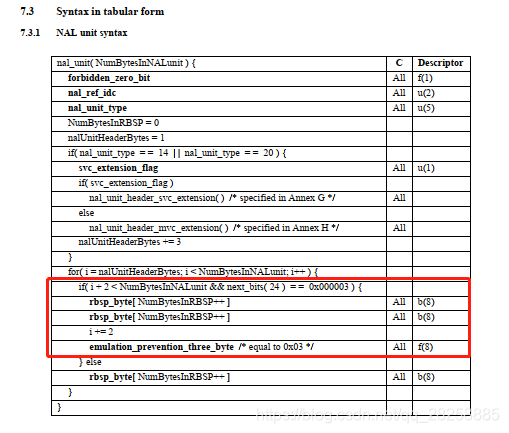

这一部分在h.264标准文档的7.3节。

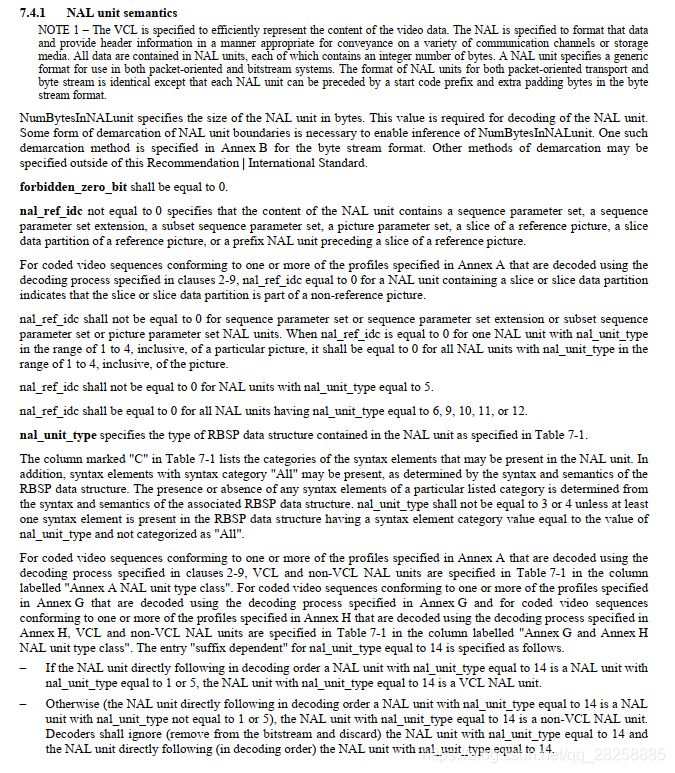

解释部分在h264标准文档的7.4.1节

NAL Header

   +---------------+
   |0|1|2|3|4|5|6|7|
   +-+-+-+-+-+-+-+-+
   |F|NRI|   Type  |
   +---------------+

• //F: 1个比特.
  forbidden_zero_bit. 在 H.264 规范中规定了这一位必须为 0.

• //NRI: 2个比特.
  nal_ref_idc. 取00~11,似乎指示这个NALU的重要性,如00的NALU解码器可以丢弃它而不影响图像的回放，11表示其可能有SPS、PPS和作为参考帧的slice等等比较重要的数据.
  比如在网传的时候，如果网络卡，那么就需要适当丢掉一些数据，丢掉哪些数据就是根据重要性来进行选择

• //Type: 5个比特.
  nal_unit_type. 这个NALU单元的类型.简述如下:

 - - 0  没有定义
 - - 1-23 NAL单元 单个 NAL 单元包
 - - 24  STAP-A  单一时间的组合
 - - 25  STAP-B 单一时间的组包
 - - 26  MTAP16  多个时间的合包
 - - 27  MTPA24  多个事件组合包
 - - 28  FU-A	 一帧单包传输
 - - 29  FU-B    一帧分多包传输
 - - 30-31  	 没有定义
h264仅用1-23,24以后的用在RTP H264负载类型头中

nal_unit_type

在h264标准文档的表7-1

• 0是没有定义的
• 7——该NALU承载SPS序列参数集
• 8——该NALU承载PPS图像参数集

通过这个方式，我们只需要读取NAL包的第一个单元，就能知道这个NALU包含的是什么，并且能针对不同内容对其进行解析或解码

NAL Body

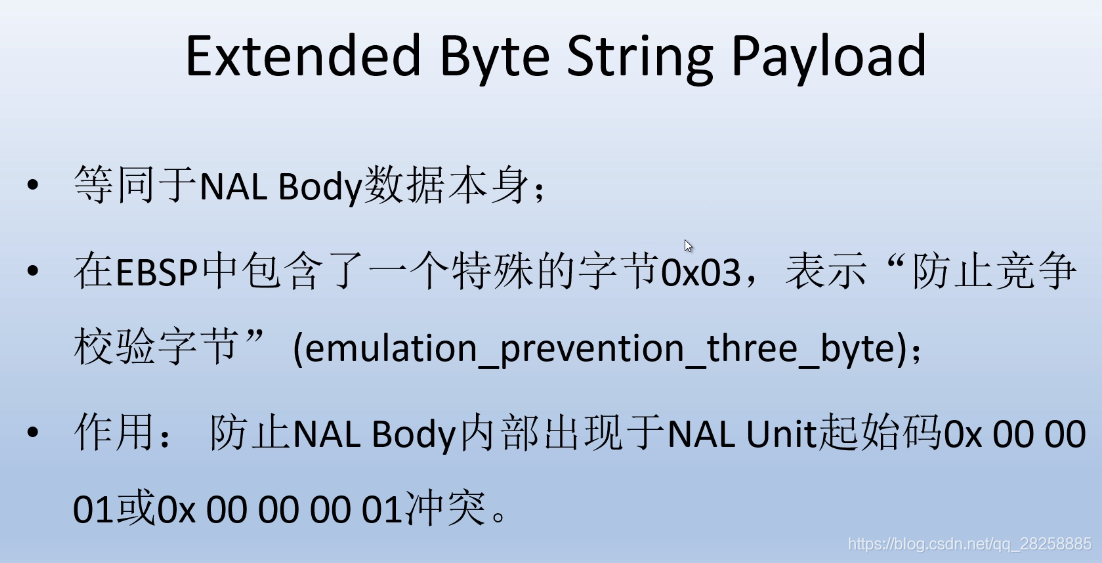

Extended Byte String Payload

可以在h264标准文档中看到

• 若内部的连续4个字节数据出现了以下情况时

- 0x 00 00 00
- 0x 00 00 01
- 0x 00 00 02
- 0x 00 00 03

• 在两个0字节之后会插入值为3的一个字节：

- 0x 00 00 03 00
- 0x 00 00 03 01
- 0x 00 00 03 02
- 0x 00 00 03 03

防止NAL内部出现和起始码一样的冲突

在00后面插入一个03，形成的就是Extended Byte String Payload
如果需要对其解析，需要将03去除后进行解析。

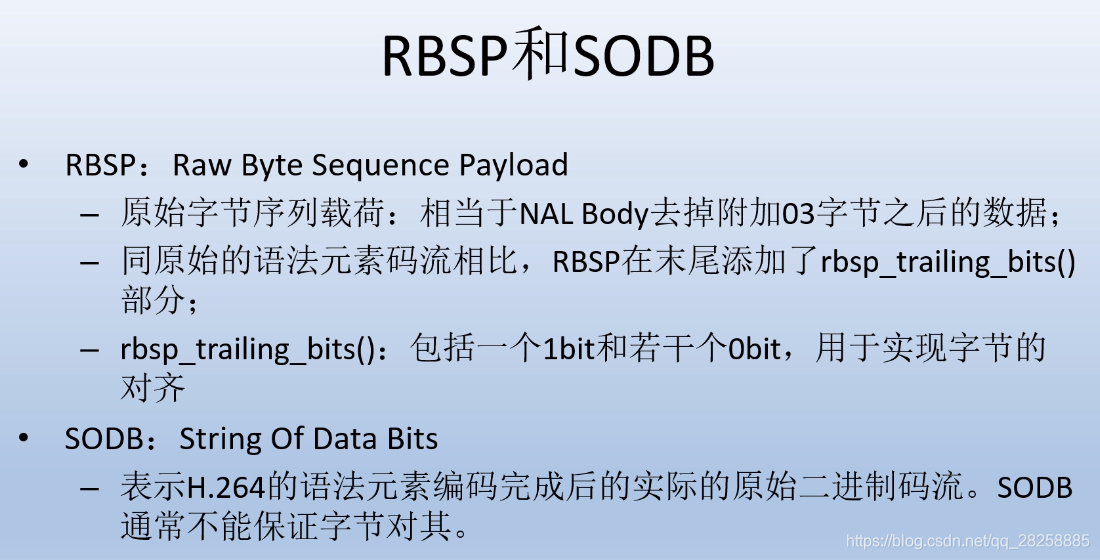

RBSP和SODB

RBSP是去掉03后的数据

问：RBSP是不是等同于原始语法元素值本身？

有时候并不是如此。语法元素进行编码后，并不是按照每个byte对其，可能最后在整数个字节后余下3、4、5个bit的空余；而RBSP（Raw Byte Sequence Payload）有个字是byte，也就是说这里面的数据是按照字节来对齐的
。因此在希望得到这样的数据的时候，需要在原始语法元素的码流后面添加一个rbsp_trailing_bits，作用是实现字节的对其。
rbsp_trailing_bits包含一个固定的1bitt和若干个0bit，0的数量直到实现字节对其为止。

---xxx|10|100000|
---------|rtb   |

NAL Unit是紧密传输的，若一个NALU没有对齐，后面的NALU都不会对齐。所以需要时时刻刻进行对齐，在比特位进行比对的操作，但这样对接收端和解码端造成极大的负担。所以在RBSP这一层添加了字节对齐的功能。

SODB:String Of Data Bits

实际h264语法元素编码后的二进制码流（不保证对齐），即编码后的视频流

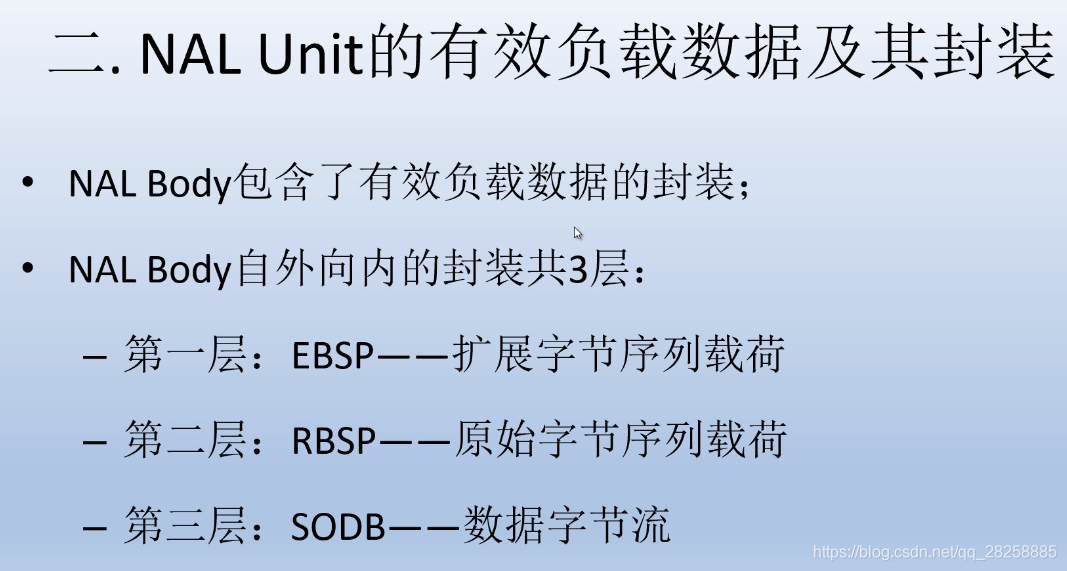

大多数情况会有空余，所以需要逐层向上封装，形成NALU这样的结构

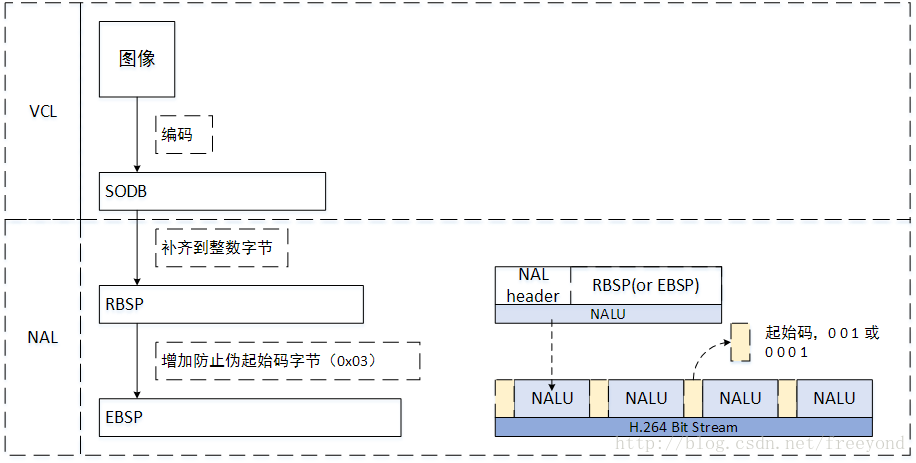

结构关系

RBSP + RBSP trailing bits + SODE = RBSP
NAL header（1byte） + RBSP = NALU
