组合电路、触发器、时序电路、寄存器

        根据逻辑功能的不同特点，可以将数字电路分成两大类：

• 组合逻辑电路
• 时序逻辑电路。

一、组合电路

        概念：在组合逻辑电路中，任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。这就是组合逻辑电路在逻辑功能上的共同特点。
        特点：从组合电路逻辑功能的特点不难想到，既然它的输出与电路的历史状态无关，那么电路中就不能包含有存储单元。

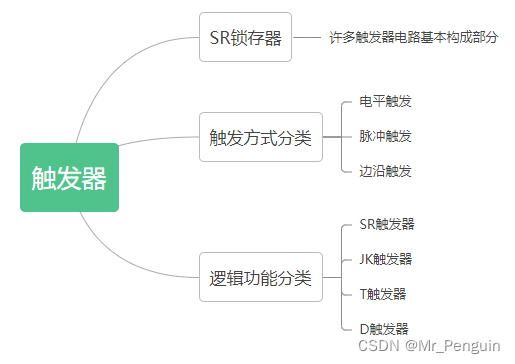

二、触发器（Flip-Flop）

        在各种复杂的数字电路中，不但需要对二值信号进行算数运算和逻辑运算，还经常需要将这些信号和运算结果保存起来。为此，需要使用具有记忆功能的基本逻辑单元。能够存储1位的二进制数码的单元电路称为触发器，即触发器是具有记忆功能的基本逻辑单元。 为了实现记忆1位二值信号的功能，触发器必须具备以下两个基本特点：

• 具有两个能自行保持的稳定状态，用来表示逻辑状态的0和1，或二进制数的0和1。
• 在触发信号的操作下，根据不同的输入信号可以置成1或0状态。

         SR锁存器（Set-Reset Latch）：它是各种触发器电路的基本构成部分。虽然它也有能够自行保持保持的稳定状态，并且可以根据输入信号置成1或0状态，但由于它的置1或置0操作是由输入的置1或置0信号直接完成，不需要触发信号（用于改变电路状态的信号称为“触发信号”）的触发，所以没有将它归入下一节的触发器中。

三、时序电路

        概念：时序电路任一时刻的输出信号不仅取决于当时的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。具有这种逻辑功能特点的电路称为时序电路。时序电路在电路结构上有两个显著的特点：

1. 时序电路中通常包含组合电路和存储电路两个组成部分，而存储电路是必不可少的；
2. 存储电路的输出状态必须反馈到组合电路的输入端，与输入信号一起，共同决定组合逻辑电路的输出；

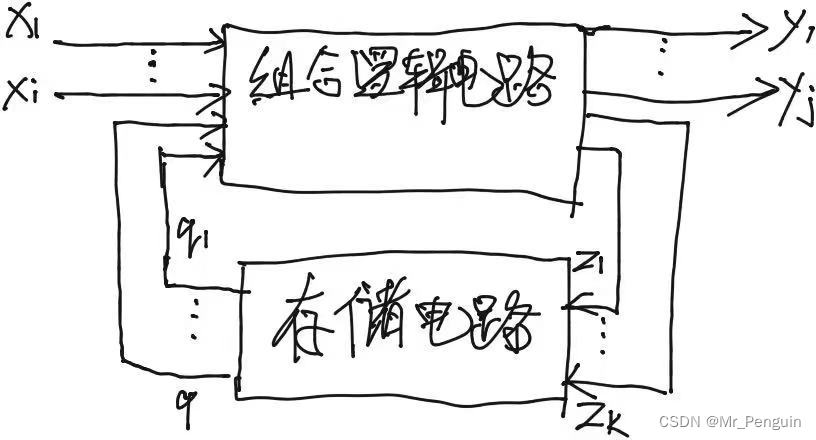

        综上，时序逻辑电路的结构框图如下：

        由于存储电路中触发器的动作特点不同，时序电路中又有同步时序电路、异步时序电路：

1. 同步时序电路中，所有触发器状态的变化都是在同一时钟信号操作下同时发生的；
2. 异步时序电路中，触发器状态的变化不是同时发生的；

四、寄存器

        寄存器：Register，用于寄存一组二值代码，它被广泛地用于各类数字系统和数字计算机中。因为一个触发器能存储1位二值代码，所以用N个触发器组成的寄存器能存储一组N位的二值代码。

        对寄存器中的触发器只要求它们具有置1、置0的功能即可，因为无论是用电平触发、脉冲触发、边沿触发的触发器，都可以组成寄存器。
