一、🍀前言
二、🍀使用EffectComposer后期处理组合器（采用RenderPass、ShaderPass渲染通道），实现模糊效果
- 1. ☘️实现思路
- 2. ☘️代码样例

一、🍀前言

本文详细介绍如何基于threejs在三维场景中使用EffectComposer后期处理组合器（采用RenderPass、ShaderPass渲染通道），实现模糊效果，亲测可用。希望能帮助到您。一起学习，加油！加油！

1.1 ☘️THREE.EffectComposer 后期处理

THREE.EffectComposer 用于在three.js中实现后期处理效果。该类管理了产生最终视觉效果的后期处理过程链。后期处理过程根据它们添加/插入的顺序来执行，最后一个过程会被自动渲染到屏幕上。

1.1.1 ☘️代码示例

import { EffectComposer } from 'three/examples/jsm/postprocessing/EffectComposer.js';
import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass.js';
// 初始化 composer
const composer = new EffectComposer(renderer);
// 创建 RenderPass 并添加到 composer
const renderPass = new RenderPass(scene, camera);
composer.addPass(renderPass);
// 添加其他后期处理通道（如模糊）
// composer.addPass(blurPass);
// 在动画循环中渲染
function animate() {
  composer.render();
  requestAnimationFrame(animate);
}

1.1.2 ☘️构造函数

EffectComposer( renderer : WebGLRenderer, renderTarget : WebGLRenderTarget )
renderer – 用于渲染场景的渲染器。
renderTarget – （可选）一个预先配置的渲染目标，内部由 EffectComposer 使用。

1.1.3 ☘️属性

.passes : Array
一个用于表示后期处理过程链（包含顺序）的数组。

渲染通道：
BloomPass   该通道会使得明亮区域参入较暗的区域。模拟相机照到过多亮光的情形
DotScreenPass   将一层黑点贴到代表原始图片的屏幕上
FilmPass    通过扫描线和失真模拟电视屏幕
MaskPass    在当前图片上贴一层掩膜，后续通道只会影响被贴的区域
RenderPass  该通道在指定的场景和相机的基础上渲染出一个新的场景
SavePass    执行该通道时，它会将当前渲染步骤的结果复制一份，方便后面使用。这个通道实际应用中作用不大；
ShaderPass  使用该通道你可以传入一个自定义的着色器，用来生成高级的、自定义的后期处理通道
TexturePass 该通道可以将效果组合器的当前状态保存为一个纹理，然后可以在其他EffectCoposer对象中将该纹理作为输入参数

.readBuffer : WebGLRenderTarget
内部读缓冲区的引用。过程一般从该缓冲区读取先前的渲染结果。

.renderer : WebGLRenderer
内部渲染器的引用。

.renderToScreen : Boolean
最终过程是否被渲染到屏幕（默认帧缓冲区）。

.writeBuffer : WebGLRenderTarget
内部写缓冲区的引用。过程常将它们的渲染结果写入该缓冲区。

1.1.4 ☘️方法

.addPass ( pass : Pass ) : undefined
pass – 将被添加到过程链的过程

将传入的过程添加到过程链。

.dispose () : undefined
释放此实例分配的 GPU 相关资源。每当您的应用程序不再使用此实例时调用此方法。

.insertPass ( pass : Pass, index : Integer ) : undefined
pass – 将被插入到过程链的过程。

index – 定义过程链中过程应插入的位置。

将传入的过程插入到过程链中所给定的索引处。

.isLastEnabledPass ( passIndex : Integer ) : Boolean
passIndex – 被用于检查的过程

如果给定索引的过程在过程链中是最后一个启用的过程，则返回true。由EffectComposer所使用，来决定哪一个过程应当被渲染到屏幕上。

.removePass ( pass : Pass ) : undefined
pass – 要从传递链中删除的传递。

从传递链中删除给定的传递。

.render ( deltaTime : Float ) : undefined
deltaTime – 增量时间值。

执行所有启用的后期处理过程，来产生最终的帧，

.reset ( renderTarget : WebGLRenderTarget ) : undefined
renderTarget – （可选）一个预先配置的渲染目标，内部由 EffectComposer 使用。

重置所有EffectComposer的内部状态。

.setPixelRatio ( pixelRatio : Float ) : undefined
pixelRatio – 设备像素比

设置设备的像素比。该值通常被用于HiDPI设备，以阻止模糊的输出。因此，该方法语义类似于WebGLRenderer.setPixelRatio()。

.setSize ( width : Integer, height : Integer ) : undefined
width – EffectComposer的宽度。
height – EffectComposer的高度。

考虑设备像素比，重新设置内部渲染缓冲和过程的大小为(width, height)。因此，该方法语义类似于WebGLRenderer.setSize()。

.swapBuffers () : undefined
交换内部的读/写缓冲。

1.2 ☘️THREE.RenderPass

THREE.RenderPass用于将场景渲染到中间缓冲区，为后续的后期处理效果（如模糊、色调调整等）提供基础。

1.2.1 ☘️构造函数

RenderPass(scene, camera, overrideMaterial, clearColor, clearAlpha)

scene THREE.Scene 要渲染的 Three.js 场景对象。
camera THREE.Camera 场景对应的相机（如 PerspectiveCamera）。
overrideMaterial THREE.Material (可选) 覆盖场景中所有物体的材质（默认 null）。
clearColor THREE.Color (可选) 渲染前清除画布的颜色（默认不主动清除）。
clearAlpha number (可选) 清除画布的透明度（默认 0）。

1.2.2 ☘️属性

.enabled：boolean
是否启用此通道（默认 true）。设为 false 可跳过渲染。

.clear：boolean
渲染前是否清除画布（默认 true）。若需叠加多个 RenderPass，可设为 false。

.needsSwap：boolean
是否需要在渲染后交换缓冲区（通常保持默认 false）。

1.2.3 ☘️方法

.setSize(width, height)
调整通道的渲染尺寸（通常由 EffectComposer 自动调用）。
width: 画布宽度（像素）。
height: 画布高度（像素）。

1.3 ☘️THREE.ShaderPass

THREE.ShaderPass是 Three.js 后期处理模块的核心组件之一，允许开发者通过自定义着色器（Shader）实现任意特效，为后期处理链提供高度灵活性。

1.3.1 ☘️构造函数

ShaderPass(shader, textureID)

shader Object 包含着色器代码和 uniforms 的配置对象。
textureID string (可选) 输入纹理的 uniform 名称（默认 tDiffuse）。

1.3.2 ☘️属性

.enabled：boolean
是否启用此通道（默认 true）。设为 false 可临时禁用效果。

.uniforms：object
着色器 uniforms 的引用，支持动态修改参数：

shaderPass.uniforms.uStrength.value = 0.8; // 修改自定义参数

.renderToScreen：boolean
是否直接渲染到屏幕（默认 false）。若为最后通道，需设为 true。

1.3.3 ☘️方法

.setSize(width, height)
调整通道的渲染尺寸（通常由 EffectComposer 自动调用）。
width: 画布宽度（像素）。
height: 画布高度（像素）。

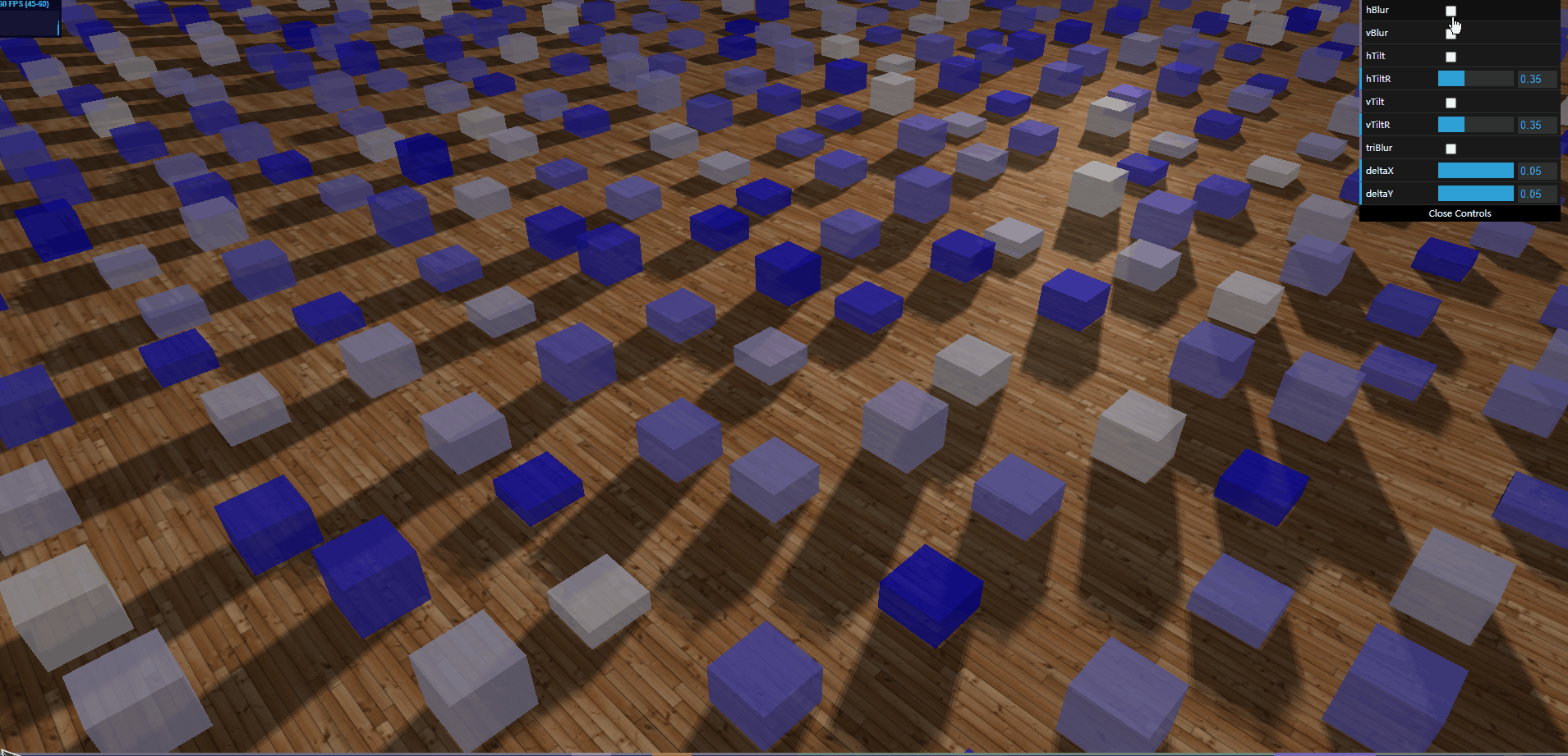

二、🍀使用EffectComposer后期处理组合器（采用RenderPass、ShaderPass渲染通道），实现模糊效果

1. ☘️实现思路

1、初始化renderer渲染器。
2、初始化Scene三维场景scene。
3、初始化camera相机，定义相机位置 camera.position.set，设置相机方向camera.lookAt。
4、创建THREE.DirectionalLight环境光源dirLight，设置dirLight的位置和光强，创建THREE.SpotLight聚光灯光源spotLight，设置spotLight位置、光强、投影，scene场景加入dirLight和spotLight。
5、加载几何模型：创建立方体网格对象cube作为地面，cube使用‘floor-wood.jpg’木纹地板贴图，设置cube的位置、投影和贴图属性，场景scene添加cube。循环创建900个立方体网格对象cube，设置cube的位置和投影，使cube均匀间隔排布，场景scene添加所有cube。创建RenderPass、多个ShaderPass渲染通道，创建THREE.EffectComposer后期处理组合器composer，composer添加创建的渲染通道。定义controls方法，方法内定义gui控制ShaderPass特效通道参数以及参数更新方法。定义render方法，调用composer的渲染方法render。具体代码参考下面代码样例。
6、加入gui控制。加入stats监控器，监控帧数信息。

2. ☘️代码样例

<!DOCTYPE html>
<html>
<head>
    <title>学习threejs，使用EffectComposer后期处理组合器（采用RenderPass、ShaderPass渲染通道），实现模糊效果</title>
    <script type="text/javascript" src="../libs/three.js"></script>
    <script type="text/javascript" src="../libs/stats.js"></script>
    <script type="text/javascript" src="../libs/dat.gui.js"></script>
    <script type="text/javascript" src="../libs/chroma.js"></script>
    <script type="text/javascript" src="../libs/postprocessing/EffectComposer.js"></script>
    <script type="text/javascript" src="../libs/postprocessing/ShaderPass.js"></script>
    <script type="text/javascript" src="../libs/postprocessing/RenderPass.js"></script>
    <script type="text/javascript" src="../libs/postprocessing/MaskPass.js"></script>
    <script type="text/javascript" src="../libs/shaders/CopyShader.js"></script>
    <script type="text/javascript" src="../libs/shaders/HorizontalBlurShader.js"></script>
    <script type="text/javascript" src="../libs/shaders/VerticalBlurShader.js"></script>
    <script type="text/javascript" src="../libs/shaders/VerticalTiltShiftShader.js"></script>
    <script type="text/javascript" src="../libs/shaders/HorizontalTiltShiftShader.js"></script>
    <script type="text/javascript" src="../libs/shaders/TriangleBlurShader.js"></script>

    <style>
        body {
            margin: 0;
            overflow: hidden;
        }
    </style>
</head>
<body>

<div id="Stats-output">
</div>
<div id="WebGL-output">
</div>

<!-- Js 代码块-->
<script type="text/javascript">

    // 初始化
    function init() {

        var scale = chroma.scale(['white', 'blue']);

        var stats = initStats();

        // 创建三维场景scene
        var scene = new THREE.Scene();

        // 创建相机
        var camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 1000);

        // 创建渲染器webGLRenderer，设置渲染器的背景色、大小和投影
        var webGLRenderer = new THREE.WebGLRenderer();
        webGLRenderer.setClearColor(new THREE.Color(0xaaaaff, 1.0));
        webGLRenderer.setSize(window.innerWidth, window.innerHeight);
        webGLRenderer.shadowMapEnabled = true;


		// 设置相机位置和方向
        camera.position.x = 30;
        camera.position.y = 30;
        camera.position.z = 30;
        camera.lookAt(new THREE.Vector3(0, 0, 0));

        var dirLight = new THREE.DirectionalLight(0xffffff);
        dirLight.position.set(30, 30, 30);
        dirLight.intensity = 0.8;
        scene.add(dirLight);

        // 添加聚光灯光源
        var spotLight = new THREE.SpotLight(0xffffff);
        spotLight.castShadow = true;
        spotLight.position.set(-30, 30, -100);
        spotLight.target.position.x = -10;
        spotLight.target.position.z = -10;
        spotLight.intensity = 0.6;
        spotLight.shadowMapWidth = 4096;
        spotLight.shadowMapHeight = 4096;
        spotLight.shadowCameraFov = 120;
        spotLight.shadowCameraNear = 1;
        spotLight.shadowCameraFar = 200;

        scene.add(spotLight);
        // 添加二维平面
        var plane = new THREE.BoxGeometry(1600, 1600, 0.1, 40, 40);


        var cube = new THREE.Mesh(plane, new THREE.MeshPhongMaterial(
                {
                    color: 0xffffff,
                    map: THREE.ImageUtils.loadTexture("../assets/textures/general/floor-wood.jpg"),
                    normalScale: new THREE.Vector2(0.6, 0.6)
                }));
        cube.material.map.wrapS = THREE.RepeatWrapping;
        cube.material.map.wrapT = THREE.RepeatWrapping;

        cube.rotation.x = Math.PI / 2;
        cube.material.map.repeat.set(80, 80);

        cube.receiveShadow = true;
        cube.position.z = -150;
        cube.position.x = -150;
        scene.add(cube);

        var range = 3;
        var stepX = 8;
        var stepZ = 8;
        for (var i = -25; i < 5; i++) {
            for (var j = -15; j < 15; j++) {
                var cube = new THREE.Mesh(new THREE.BoxGeometry(3, 4, 3),
                        new THREE.MeshPhongMaterial(
                                {
                                    color: scale(Math.random()).hex(),
                                    opacity: 0.8,
                                    transparent: true
                                }));
                cube.position.x = i * stepX + (Math.random() - 0.5) * range;
                cube.position.z = j * stepZ + (Math.random() - 0.5) * range;
                cube.position.y = (Math.random() - 0.5) * 2;
                cube.castShadow = true;
                scene.add(cube)
            }
        }

        document.getElementById("WebGL-output").appendChild(webGLRenderer.domElement);

        var hBlur = new THREE.ShaderPass(THREE.HorizontalBlurShader);
        hBlur.enabled = false;
        hBlur.uniforms.h.value = 1 / window.innerHeight;
        var vBlur = new THREE.ShaderPass(THREE.VerticalBlurShader);
        vBlur.enabled = false;
        vBlur.uniforms.v.value = 1 / window.innerWidth;

        var hTilt = new THREE.ShaderPass(THREE.HorizontalTiltShiftShader);
        hTilt.enabled = false;
        hTilt.uniforms.h.value = 1 / window.innerHeight;
        var vTilt = new THREE.ShaderPass(THREE.VerticalTiltShiftShader);
        vTilt.enabled = false;
        vTilt.uniforms.v.value = 1 / window.innerWidth;

        var tri = new THREE.ShaderPass(THREE.TriangleBlurShader, 'texture');
        tri.enabled = false;


        var renderPass = new THREE.RenderPass(scene, camera);
        var effectCopy = new THREE.ShaderPass(THREE.CopyShader);
        effectCopy.renderToScreen = true;

        var composer = new THREE.EffectComposer(webGLRenderer);
        composer.addPass(renderPass);
        composer.addPass(hBlur);
        composer.addPass(vBlur);
        composer.addPass(vTilt);
        composer.addPass(hTilt);
        composer.addPass(tri);
        composer.addPass(effectCopy);

        var controls = new function () {
            this.hBlur = false;
            this.vBlur = false;
            this.hTilt = false;
            this.vTilt = false;
            this.triBlur = false;

            this.hTiltR = 0.35;
            this.vTiltR = 0.35;

            this.deltaX = 0.05;
            this.deltaY = 0.05;

            this.onChange = function () {

                hBlur.enabled = controls.hBlur;
                vBlur.enabled = controls.vBlur;

                hTilt.enabled = controls.hTilt;
                hTilt.uniforms.r.value = controls.hTiltR;
                vTilt.enabled = controls.vTilt;
                vTilt.uniforms.r.value = controls.vTiltR;

                tri.enabled = controls.triBlur;
                tri.uniforms.delta.value = new THREE.Vector2(controls.deltaX, controls.deltaY);
            }

        };

        var gui = new dat.GUI();
        gui.add(controls, 'hBlur').onChange(controls.onChange);
        gui.add(controls, 'vBlur').onChange(controls.onChange);
        gui.add(controls, 'hTilt').onChange(controls.onChange);
        gui.add(controls, 'hTiltR', 0, 1).onChange(controls.onChange);
        gui.add(controls, 'vTilt').onChange(controls.onChange);
        gui.add(controls, 'vTiltR', 0, 1).onChange(controls.onChange);
        gui.add(controls, 'triBlur').onChange(controls.onChange);
        gui.add(controls, 'deltaX', 0, 0.05).step(0.001).onChange(controls.onChange);
        gui.add(controls, 'deltaY', 0, 0.05).step(0.001).onChange(controls.onChange);


        render();

        function render() {
            stats.update();
            requestAnimationFrame(render);
            composer.render();
        }

        function initStats() {

            var stats = new Stats();
            stats.setMode(0);

            stats.domElement.style.position = 'absolute';
            stats.domElement.style.left = '0px';
            stats.domElement.style.top = '0px';

            document.getElementById("Stats-output").appendChild(stats.domElement);

            return stats;
        }
    }
    window.onload = init;
</script>
</body>
</html>
