电力IEC60870-5-103协议总结

概述

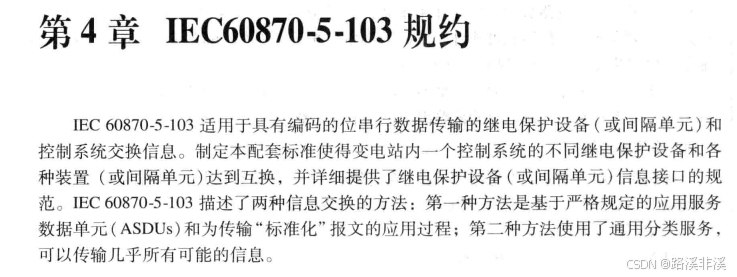

这段话表达了两个重点：

1、IEC103主要用于保护设备（如继电保护装置）的通信；

2、IEC103有两种信息交换的方法；

继续看后续

IEC 103协议本身是基于**串行通信（如RS-485）**设计的传统电力自动化通信协议，不直接支持TCP/IP。

IEC 104是IEC 103的TCP/IP扩展，专为电力自动化设计，直接运行在TCP/IP网络上。若系统允许，升级到IEC 104可避免协议转换的复杂性。

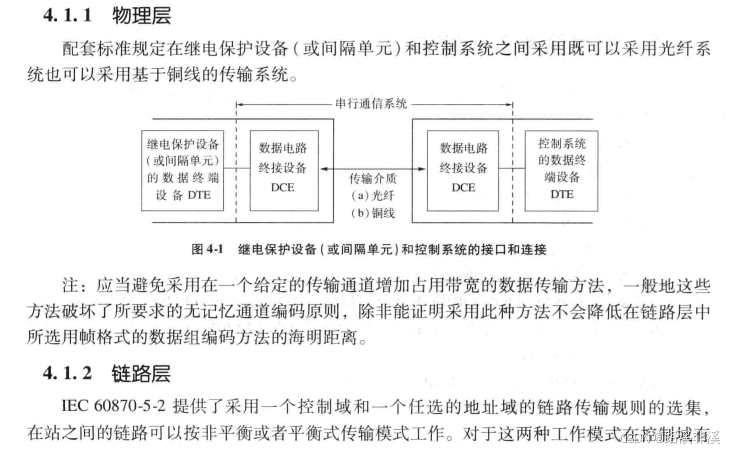

这里说的是传输介质，也就是串口线的材料，是铜线还是光纤，这里的光纤并不是说其支持网络传输，别搞错了。

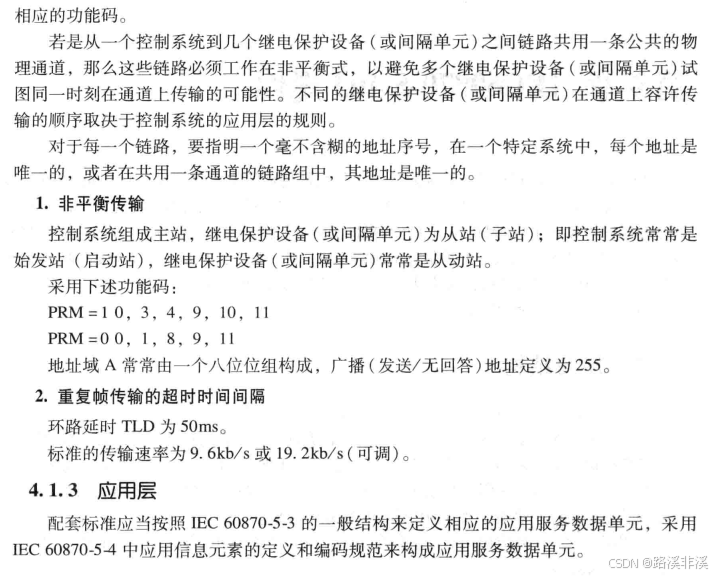

另外，还能知道，103支持平衡式和非平衡式传输，但是在某些场景下只能使用非平衡传输。

那么103到底有什么优势和应用呢？

IEC103协议在电力系统中的应用与优势

IEC103协议在电力系统中的应用与优势-CSDN博客

帧格式

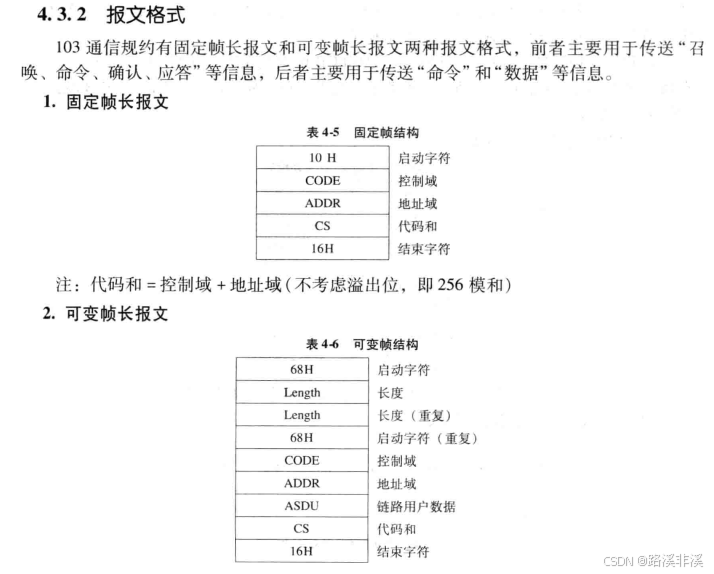

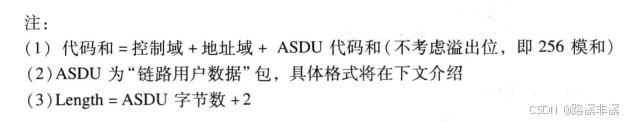

103有两种帧格式，即固定帧长的帧格式和可变帧长的帧格式

整体上和101一模一样，那么内部细节方面呢？

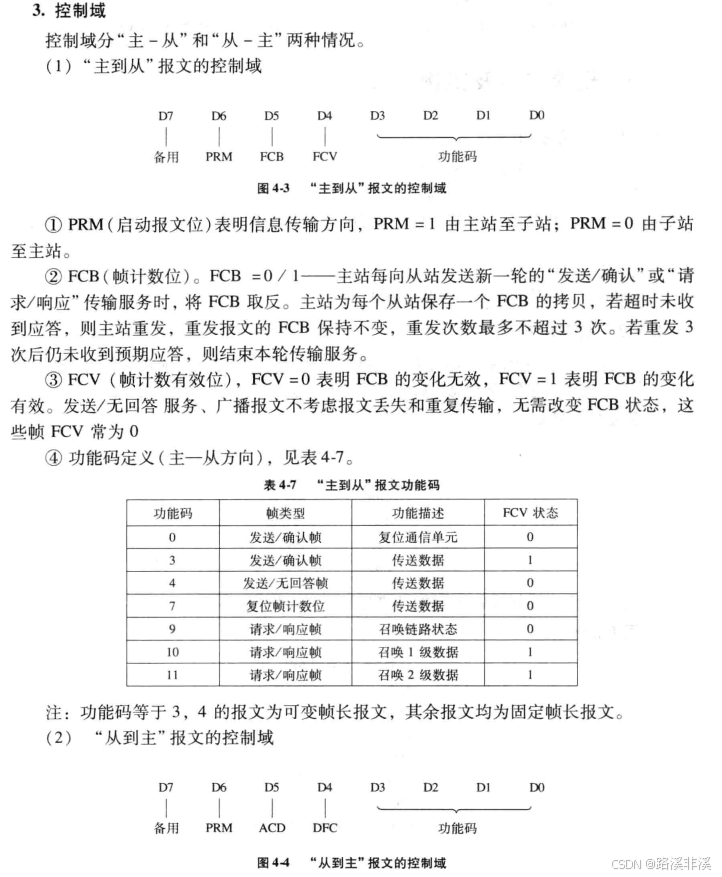

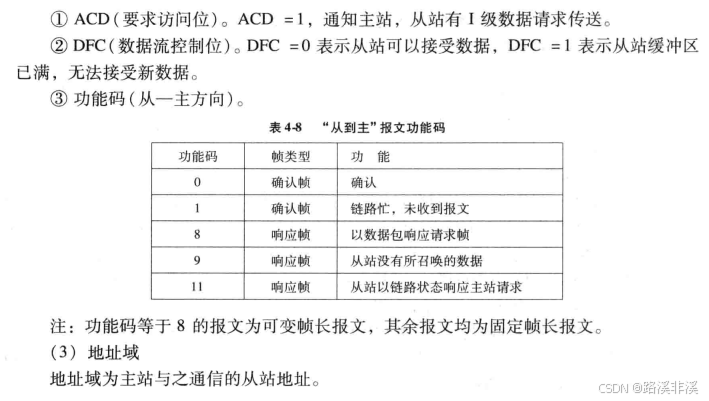

控制域和地址域同101

事实上，103和101的协议，只在ASDU上有所不同

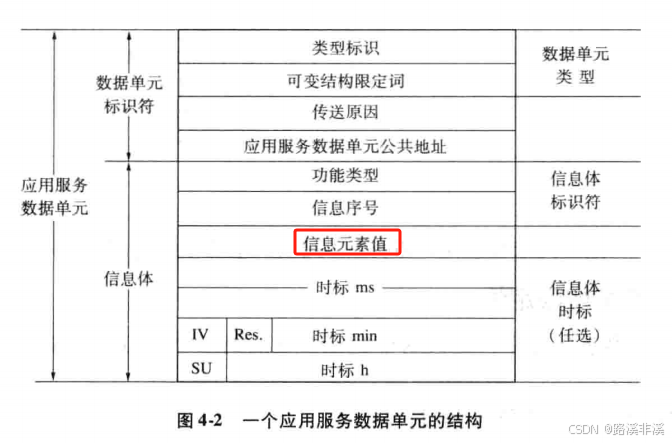

ASDU格式

接下来就看看103的ASDU格式

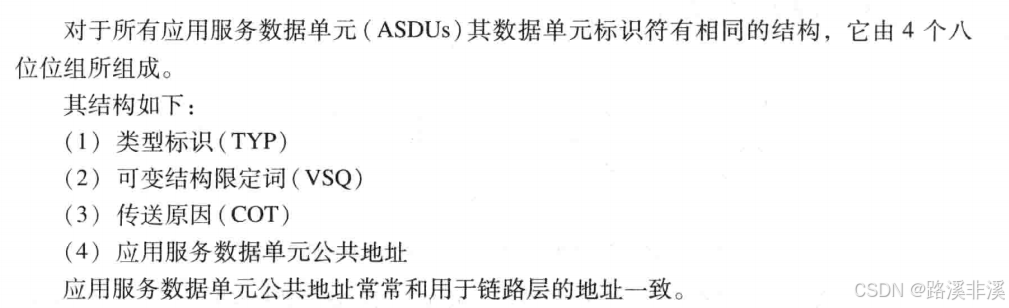

数据单元标识符

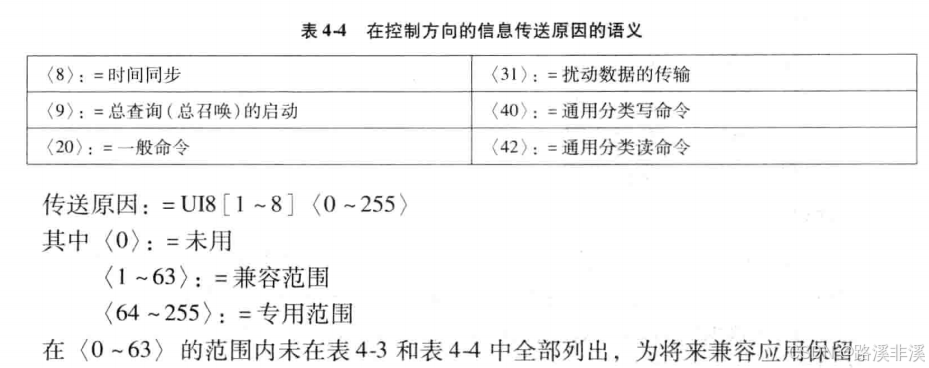

这几个和101在具体的内容含义上有所不同，主要是类型标识和传送原因的不同；

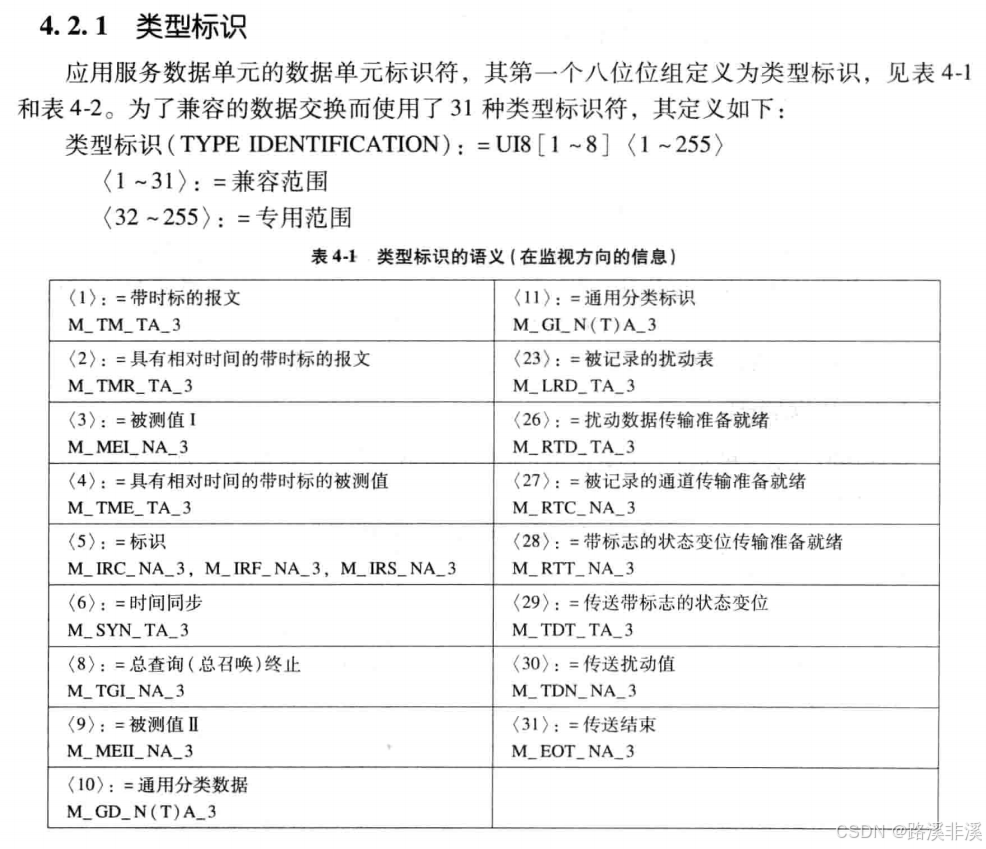

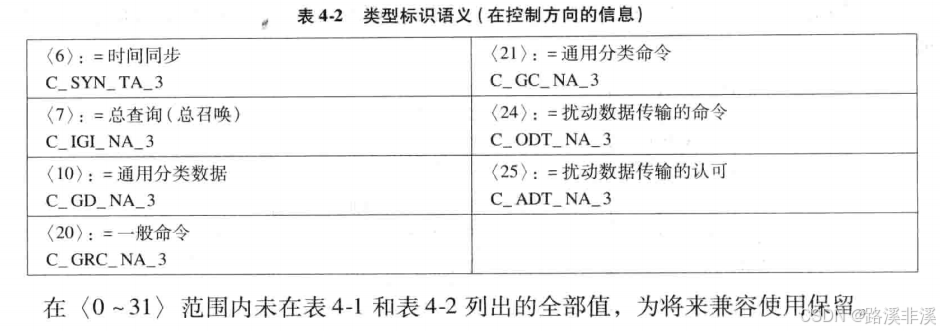

类型标识

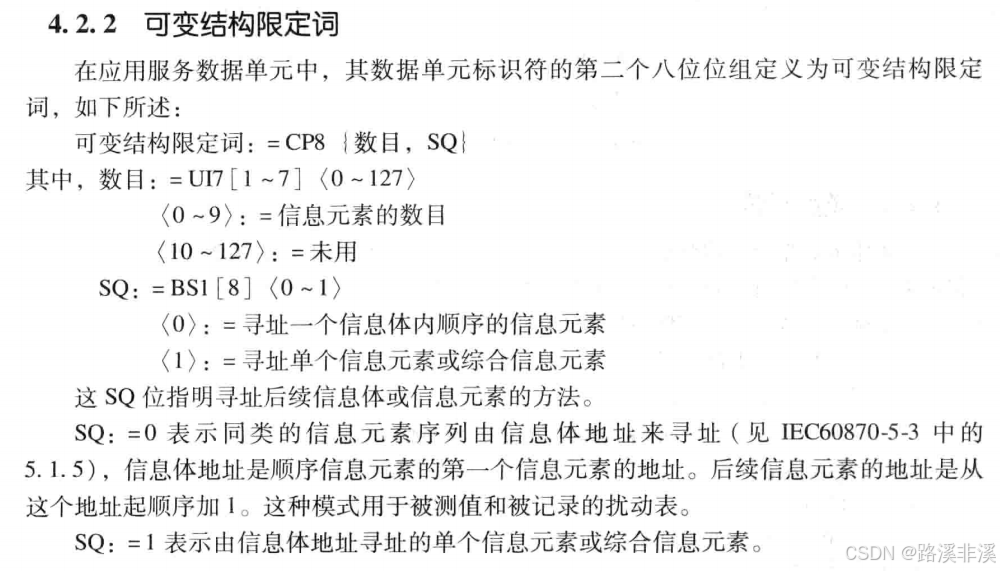

可变结构限定词

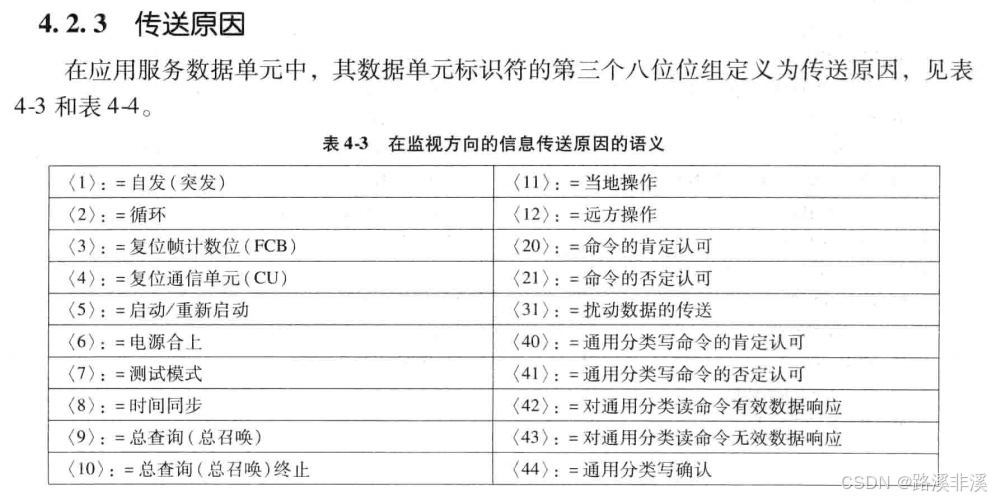

传送原因

公共地址

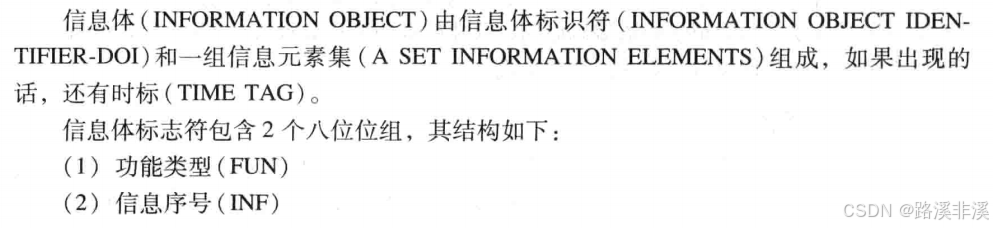

接下来看看信息体

103没有信息对象地址，但是同位置有功能类型和信息序号

在 IEC 60870-5-103（IEC 103） 协议中，ASDU（应用服务数据单元）的结构与 IEC 101/104最明显的区别之一是 IEC 103 的 ASDU 通常不包含显式的“信息对象地址”（Information Object Address, IOA）字段。

IEC 103 主要用于 继电保护设备（IED） 的通信，其 ASDU 设计更注重 功能分类 和 数据标识，而非点对点寻址。IEC 101/104 依赖 IOA（通常3字节）唯一标识数据点（如遥信、遥测的地址），而 IEC 103 通过 功能类型（FUN） + 信息序号（INF） 组合唯一标识数据。

为什么 IEC 103 不需要 IOA？

设备特性：

继电保护设备（IED）的数据点通常按功能模块分类，而非离散的遥信/遥测点表。

数据量少：

相比变电站监控（IEC 101/104），保护设备的数据规模较小，FUN+INF 足以唯一标识。

标准化分类：

IEC 103 的 FUN 和 INF 已预定义（如 INF=0x01 固定为过流告警），无需动态寻址。

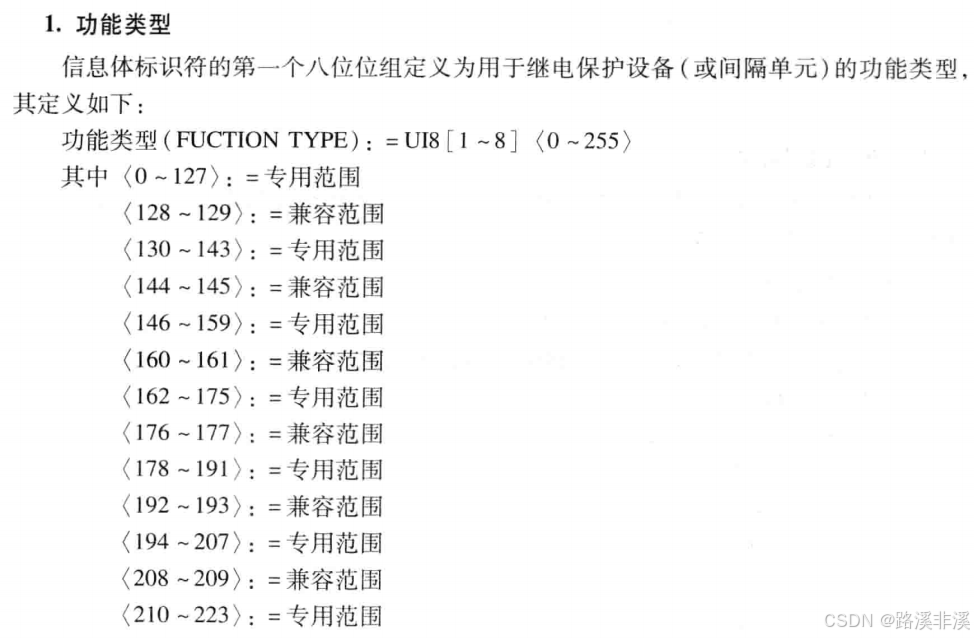

功能类型

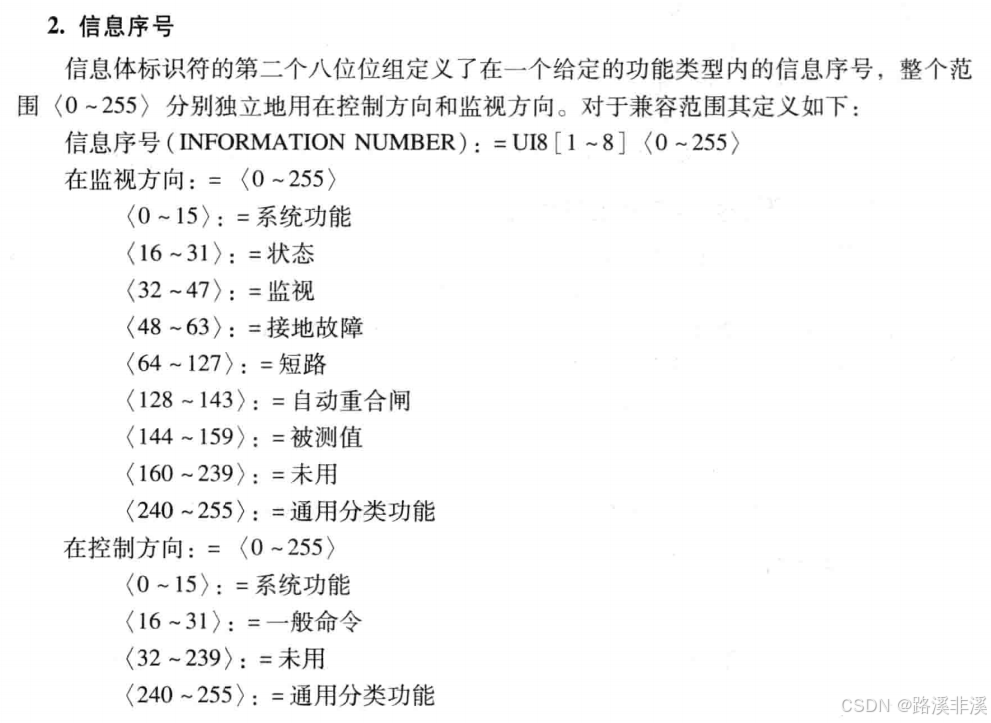

信息序号

接下来再看看真正的用户数据部分，即信息元素

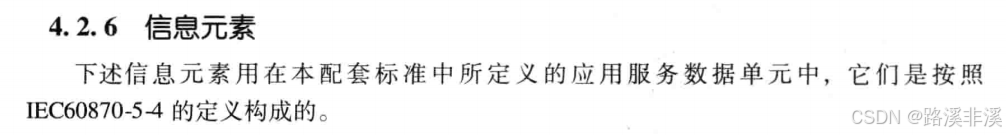

信息元素

标准中有37个信息元素，具体可查看标准或书籍，本处不一一列举。

功能类型和信息序号更多说明

在 IEC 60870-5-103（IEC 103） 协议中，功能类型（FUN, Function Type） 和 信息序号（INF, Information Number） 是ASDU（应用服务数据单元）中用于唯一标识数据来源和类型的核心字段。它们共同替代了IEC 101/104中的“信息对象地址（IOA）”，专门针对继电保护设备（IED）的数据分类设计。以下是详细解析：

功能类型（FUN, Function Type）

(1) 定义

占1字节（8位），取值范围 0x00~0xFF，用于标识设备中不同的功能模块。

类似于“数据大类”，将保护、测量、录波等功能分开。

(2) 标准值示例

FUN值（Hex）	功能描述	典型应用场景
0x01	保护功能（Protection）	过流、差动等保护动作信号
0x03	测量功能（Measurement）	电流、电压等模拟量测量
0x05	定值管理（Settings）	保护定值读写
0x07	录波功能（Disturbance Rec）	故障录波数据传输
0x10	通用功能（General）	设备状态、自检信息
0x7F	厂商自定义（Private）	扩展功能（需手册说明）

(3) 关键点

厂商扩展：FUN≥0x80 通常保留给设备厂商自定义（如西门子、ABB等可能有私有定义）。

多功能设备：一个IED可能支持多个FUN（如同时包含保护、测量、录波模块）。

信息序号（INF, Information Number）

(1) 定义

占1字节（8位），取值范围 0x00~0xFF，在FUN下进一步细分具体信息类型。

类似于“数据子类”，精确到单个信号或参数。

(2) 标准值示例（以FUN=0x01保护功能为例）

INF值（Hex）	信息描述	对应保护事件
0x01	过流启动（Overcurrent）	电流超过阈值触发
0x02	差动保护（Differential）	变压器/线路差动动作
0x03	接地故障（Earth Fault）	零序电流超标
0x0A	保护复归（Reset）	故障清除后保护状态复位
0x7F	厂商自定义（Private）	特殊保护事件（需手册说明）

(3) 关键点

预定义与自定义：

INF≤0x7F：标准定义（参考IEC 103规范）。

INF≥0x80：厂商自定义（如特定型号保护装置的扩展信号）。

时标关联：多数INF事件支持带时标（如M_SP_TA_1类型）。

FUN + INF 的组合使用

(1) 唯一标识数据

格式：FUN.INF（如 0x01.0x01 = 保护功能的过流启动信号）。

示例报文：

ASDU: 68 0B 00 00 00 00 02 01 03 00 01 01 00 80 00

TYPE=0x02（M_SP_TA_1：带时标的单点保护事件）

FUN=0x01（保护功能）

INF=0x01（过流启动）

DATA=0x80（事件状态：启动） + 时标

(2) 典型应用场景

FUN.INF	含义	对应ASDU类型
0x01.0x01	过流保护启动	M_SP_TA_1（带时标单点事件）
0x03.0x0A	A相电流测量值	M_ME_NA_1（归一化测量值）
0x05.0x01	定值组1读取请求	C_SE_NA_1（设点命令）
0x07.0x01	故障录波文件传输请求	F_DR_TA_1（扰动数据）

与IEC 101/104的对比

特性	IEC 103（FUN+INF）	IEC 101/104（IOA）
寻址方式	功能模块+具体信号（逻辑分类）	绝对地址（如遥信点1=0x000001）
灵活性	依赖预定义FUN/INF，扩展需手册	支持动态配置点表
适用设备	继保设备（IED）	变电站监控（RTU/SCADA）

注意事项

厂商差异：

不同厂商的FUN/INF定义可能不同（如INF=0x01在A设备是过流，在B设备可能是差动）。

协议文档：

必须参考设备配套的通信规约手册，尤其是FUN≥0x80和INF≥0x80的私有定义。

默认值：

FUN=0x00和INF=0x00通常无效或保留。

总结

功能类型（FUN）：划分设备功能模块（如保护、测量）。

信息序号（INF）：标识模块内的具体信号（如过流事件、电流值）。

组合使用：通过FUN.INF唯一确定数据来源，无需IOA寻址。

若需解析具体设备的FUN/INF定义，请提供厂商型号或协议手册片段！

IEC 60870-5-101（IEC 101） 和 IEC 60870-5-103（IEC 103） 的 ASDU类型标识（Type Identifier, TI） 设计存在显著差异

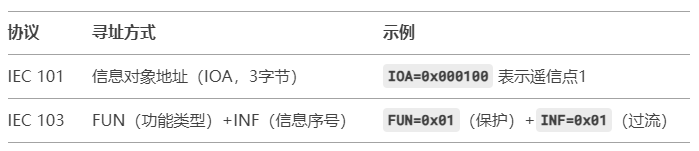

寻址机制对比

补充

IEC103和IEC101有什么联系和区别

IEC103和IEC101都是国际电工委员会（IEC）制定的通信规约，它们在电力系统自动化监控中扮演着重要角色。以下是关于两者的联系与区别：

联系

目的相似：IEC103和IEC101都是为了实现电力系统中不同设备之间的数据交换和通信，确保电力系统的稳定运行和管理。

架构相似：两者都基于主从结构的请求/响应模式，主站负责发送查询命令，子站负责接收并响应这些命令。

物理层支持：两者都支持多种物理层和数据链路层的传输方式，包括RS-232、RS-485等串行通信方式。

区别

应用场景：IEC103主要用于保护设备（如继电保护装置）的通信，而IEC101则更广泛地应用于电力系统自动化监控中，包括变电站自动化系统中的数据采集与监控（SCADA）。

传输速率：IEC103在IEC101的基础上进行了改进，引入了并行传输方式，提高了通信速率。而IEC101通常使用串行通信方式，传输速率相对较低。

数据结构：IEC103协议的数据结构相对紧凑和高效，针对保护设备的特殊要求进行了优化。而IEC101协议的数据帧格式更为复杂，但提供了更多的功能和灵活性。

综上所述，IEC103和IEC101虽然都是电力系统自动化监控中的重要通信规约，但在应用场景、传输速率和数据结构等方面存在明显的区别。在实际应用中，需要根据具体的需求和场景选择合适的通信规约。

继电保护设备的通信主要使用IEC103协议。以下是对这一选择的详细解释：

IEC103协议：

IEC103协议是专为继电保护设备设计的通信协议，它特化于保护装置的数据传输，包含保护信息、事件记录等。

该协议采用主从模式，设备之间需要轮询，这优化了数据交换的效率和实时性。

传输速度适中，适合继电保护设备的需求，确保了较高的实时性和可靠性。

IEC101协议：

虽然IEC101也用于电力系统通信，但它更侧重于传统电力系统的远程控制和监视，而不是专门为继电保护设备设计。

IEC101通常应用于串行通信链路上，支持点对点、点对多点的通信，适用于较短距离的通信场景。

IEC104协议：

IEC104是基于TCP/IP的网络通信协议，它是IEC101的网络版，主要用于调度自动化系统和厂站之间的通信。

尽管IEC104提供了更高效的数据传输能力，但它并不是专门为继电保护设备设计的，而是更广泛地应用于电力系统的其他部分。

综上所述，对于继电保护设备的通信，IEC103协议是最佳选择。它不仅满足了继电保护设备的特殊通信需求，还确保了数据传输的高效性和可靠性。在实际应用中，应根据具体需求和场景选择合适的通信协议。

什么是扰动数据

在电力系统自动化及继电保护领域，扰动数据（Disturbance Data） 是指电力系统发生故障或异常事件时，由保护装置、故障录波器（Fault Recorder）或智能电子设备（IED）记录的高精度、带时标的电气量波形和事件序列。这些数据用于事后分析故障原因、评估保护动作行为，并优化系统运行。以下是详细解析：

扰动数据的核心内容

扰动数据通常包含以下信息：

电气量波形：

  故障发生前后的电压、电流波形（采样率通常为1kHz~10kHz）。

  三相电压/电流、零序分量、高频暂态信号等。

事件序列：

  保护启动、跳闸、重合闸等事件的精确时标（精确到毫秒级）。

开关量状态：

  断路器、隔离开关的状态变化记录。

故障参数：

  故障类型（短路、接地等）、故障距离、阻抗值等。

扰动数据的来源

故障录波器（Fault Recorder）： 专用于记录故障波形，采样率高（如每周波128点），存储容量大。

继电保护装置（IED）： 现代保护装置（如差动保护、距离保护）内置故障录波功能，记录故障前后的电气量。

PMU（同步相量测量装置）： 在广域监测系统中提供带同步时标的扰动数据。

扰动数据的通信协议

在 IEC 60870-5-103 或 IEC 61850 等协议中，扰动数据通过特定报文传输：

(1) IEC 103 中的扰动数据传输

类型标识（TI）：

  0x60~0x6F：用于扰动数据的传输（如0x64=故障录波数据）。

信息序号（INF）：

  定义扰动数据的类型（如INF=0x01=模拟量波形，INF=0x02=开关量序列）。

数据格式：

  通常采用文件传输模式，包含录波文件的元数据（如故障时间、通道配置）和实际采样值。

步位置啥意思

在IEC 60870-5-103规约中，步位置（Step Position） 是一种用于表示分接开关（Tap Changer）位置或离散量状态的信息类型，通常用于变压器分接头、档位调节等场景。以下是详细解析：

步位置的定义

功能：表示设备（如变压器分接开关）的离散档位状态，例如分接头当前位于第几档。

数据特点：

  值为整数（如0~15），表示具体的档位编号。

  属于归一化值（Normalized Value），需通过系数转换为实际物理量（如电压调整值）。

通俗点其实就是档位。

在电力自动化领域（如IEC 60870-5-103规约中），SOE上传（Sequence of Events Upload）是指继电保护设备或智能终端将事件发生的时间戳（时标）和状态变化信息按时间顺序主动上传给主站（如SCADA系统）的过程。以下是详细解析：

SOE的核心概念

定义：SOE记录设备状态变化的精确时间顺序，分辨率通常为毫秒级（如IEC 103的7字节时标）。

目的：用于故障分析、事件回溯和电网事故诊断（如判断保护动作的先后顺序）。

SOE上传的关键特点

特性	说明
带时标的状态量	每个事件包含状态（如开关分闸）和精确时间（年-月-日-时-分-秒-毫秒）。
时间顺序性	事件按发生时间严格排序，避免主站因通信延迟误判动作顺序。
高优先级传输	SOE通常通过**突发上传（突发原因码）**主动上报，优先于普通遥信数据。
典型应用	保护动作、开关变位、故障录波触发等关键事件。
