KEPServerEX

与欧姆龙NX系列PLC通讯

Omron NJ Ethernet

北京东方鼎晨科技有限公司

目 录

1. 前言

2. 欧姆龙PLC端相关设置

3. Kepware端相关设置

4. 附--Kepware与欧姆龙PLC通过OPC UA通讯

前言

KEPServerEX是美国PTC Kepware公司生产的具有行业普遍的连接平台，KEPServerEX支持150多种通讯协议，用于向您的所有应用程序提供单一来源的工业自动化数据。该平台的设计使用户能够通过一个直观的用户界面来连接、管理、监视和控制不同的自动化设备和软件应用程序。KEPServerEX利用OPC（自动化产业的互操作性标准）和以IT为中心的通信协议（如MQTT、REST、SNMP、ODBC和Web服务），来为用户提供单一来源的工业数据。此平台是为满足客户对性能、可靠性和易用性的要求而开发和测试的。

北京东方鼎晨科技有限公司是是一家专业从事工业自动化产品销售和控制系统集成的高科技企业，作为KEPServerEX中国区分销商，我们拥有十几年的产品销售及技术经验积累。我们能为客户提供标准的KEPServerEX培训课程，并提供免费产品咨询及电话技术支持。

本文是北京东方鼎晨公司为Kepware使用者能在最短时间内对文中所对应的设备进行配置、调试而制作。由于我们的水平有限，文中的不足之处请联系指正。

欧姆龙PLC端相关设置

测试用PLC采用的欧姆龙NX系列NX102-1100

1. 设置CPU以太网地址

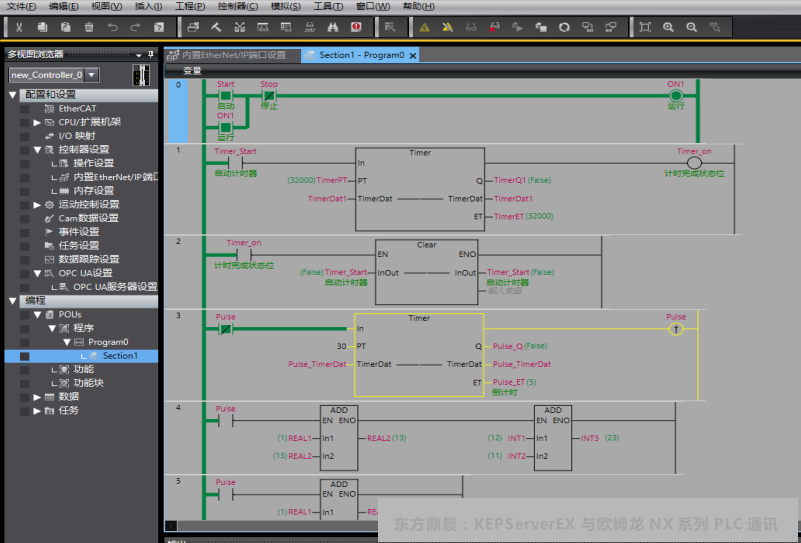

（2）编写PLC程序并下载在线

Kepware端相关设置

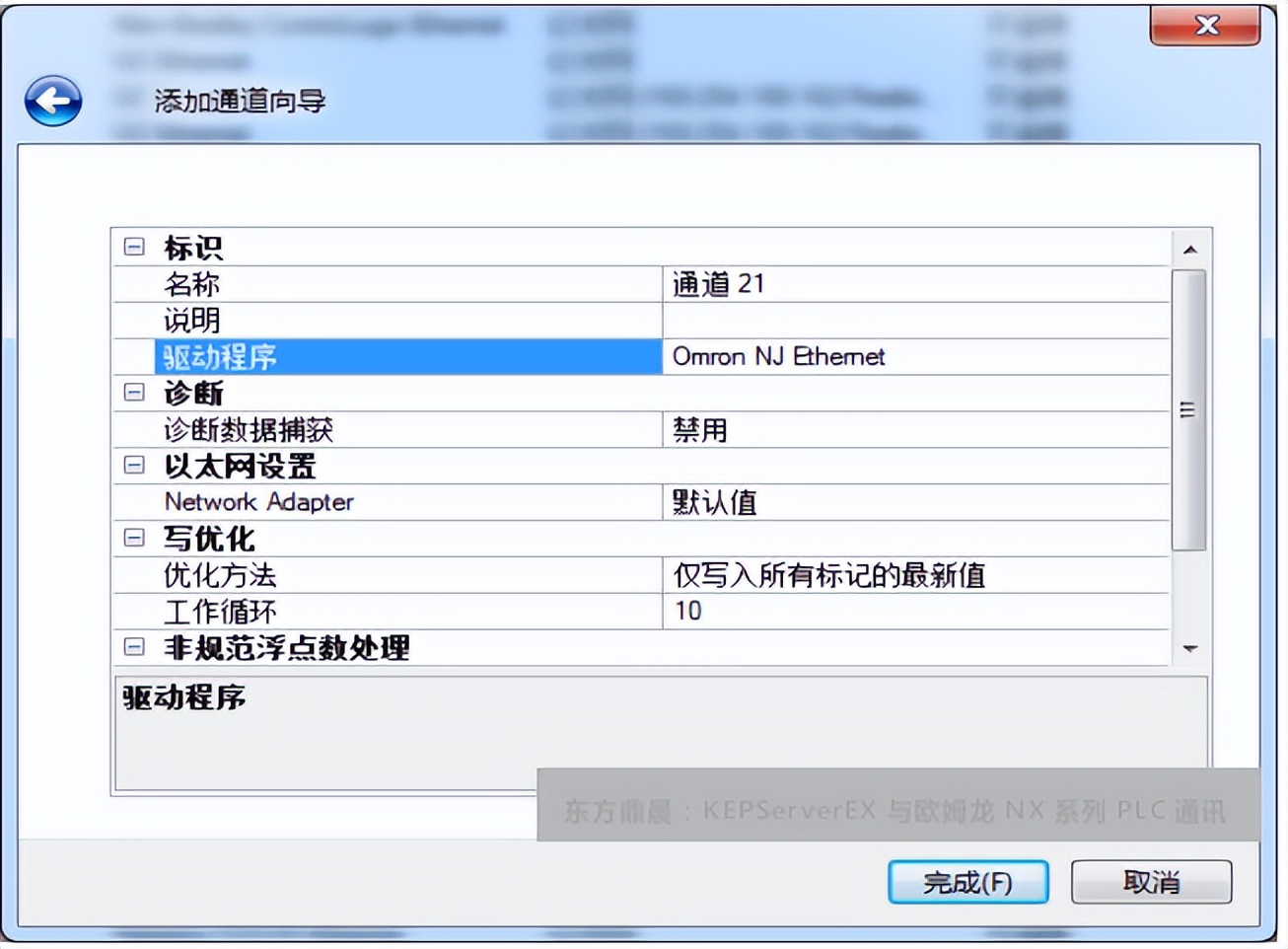

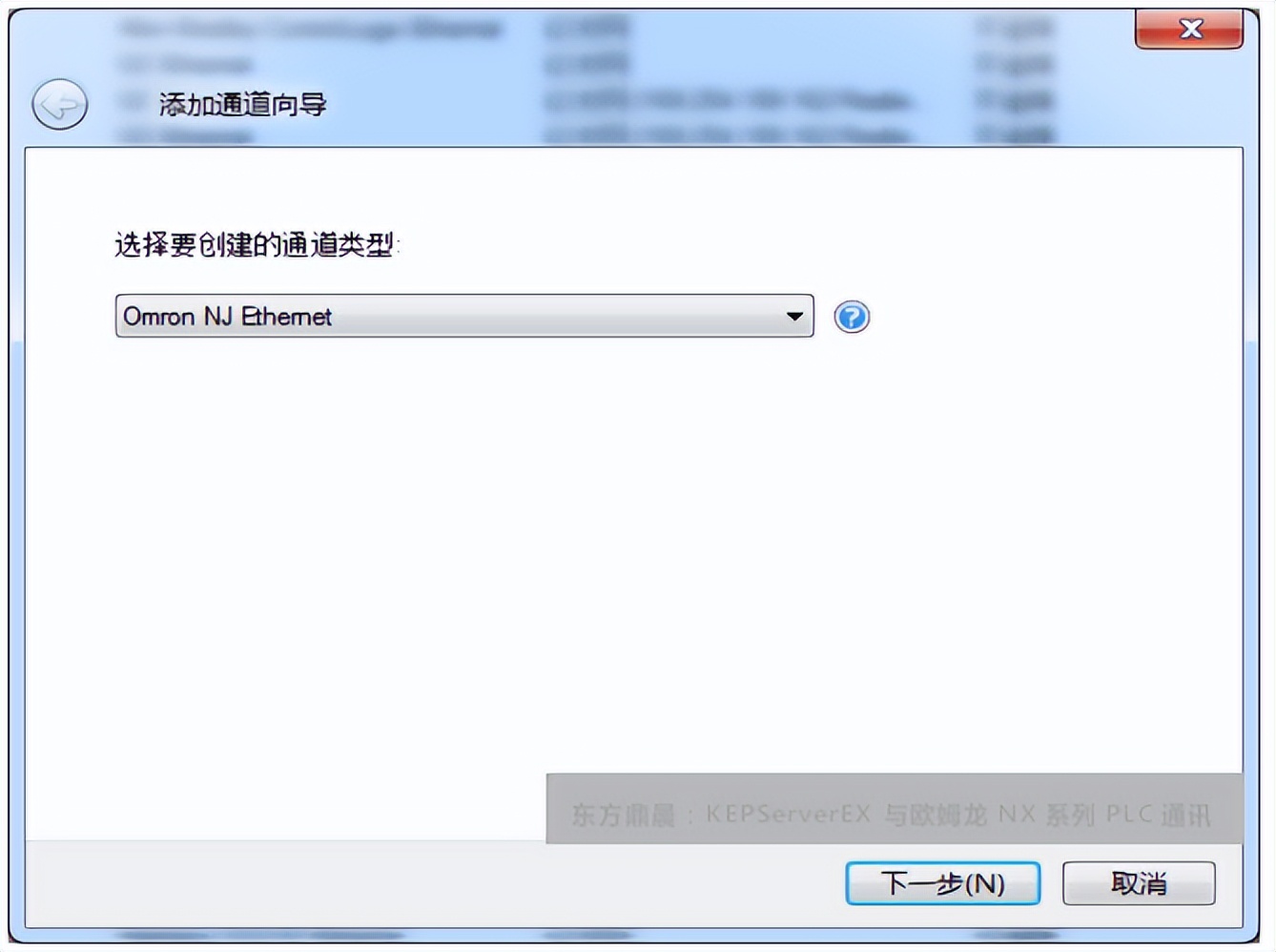

（1）选择协议 Omron NJ Ethernet

（2）按默认完成添加通道

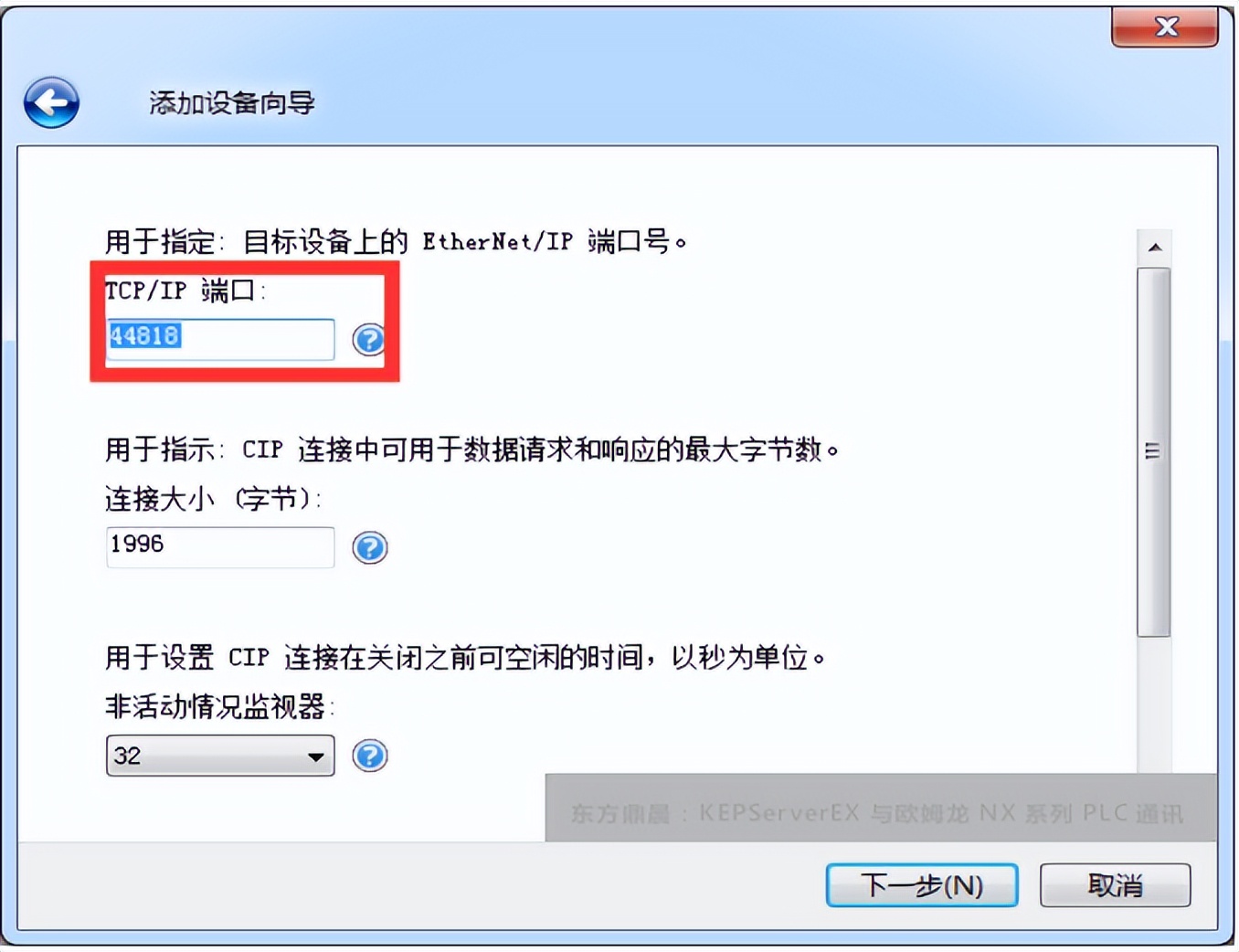

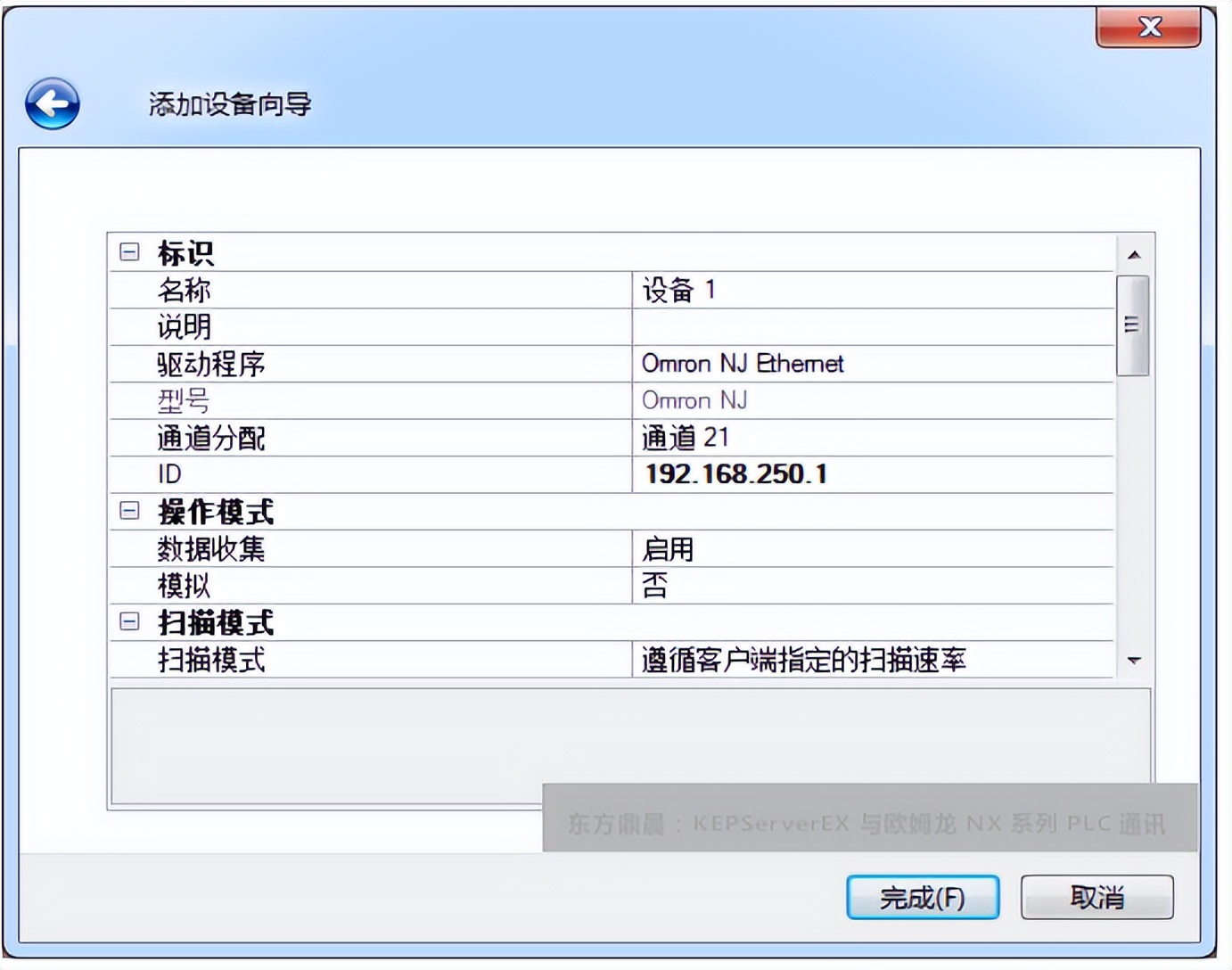

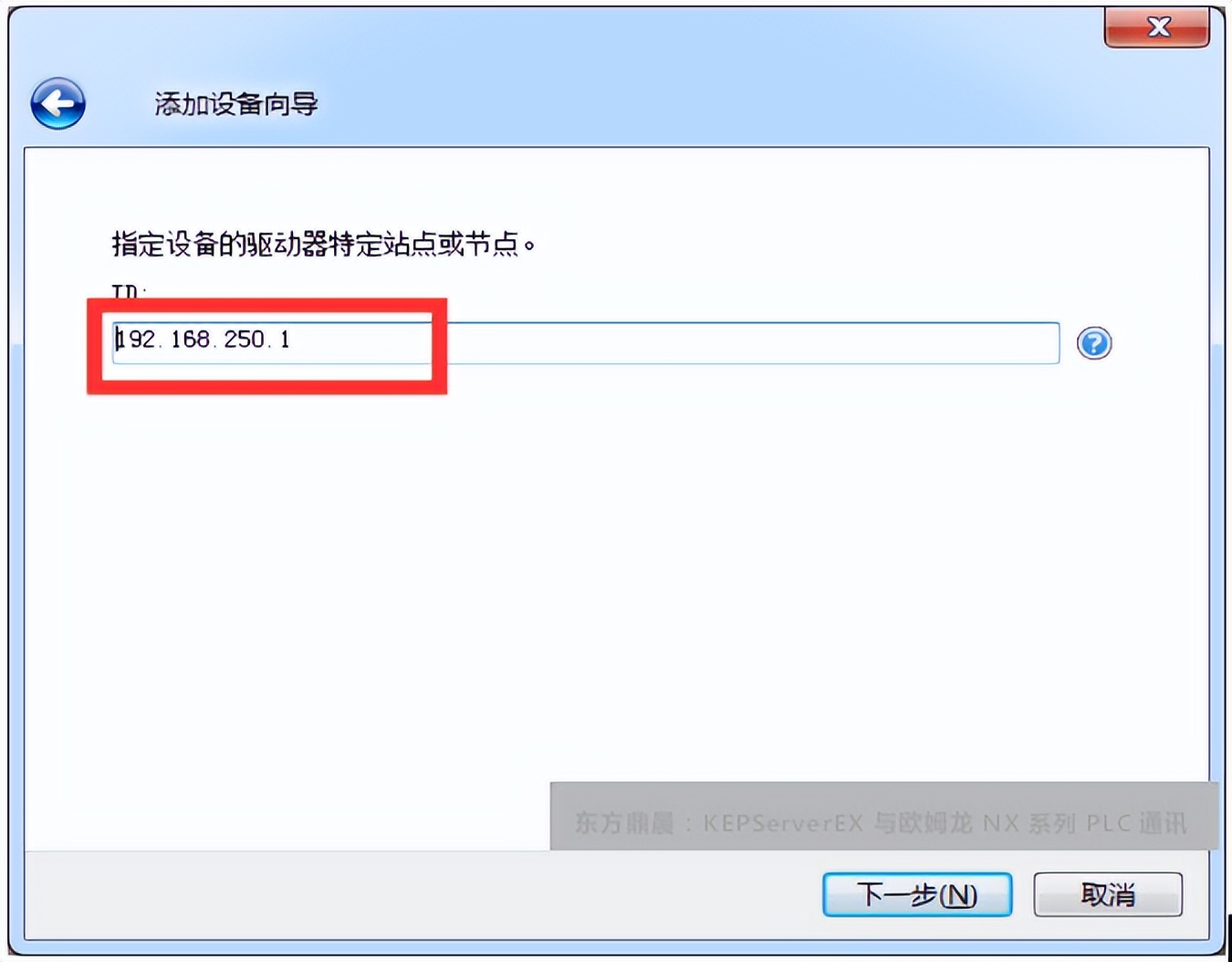

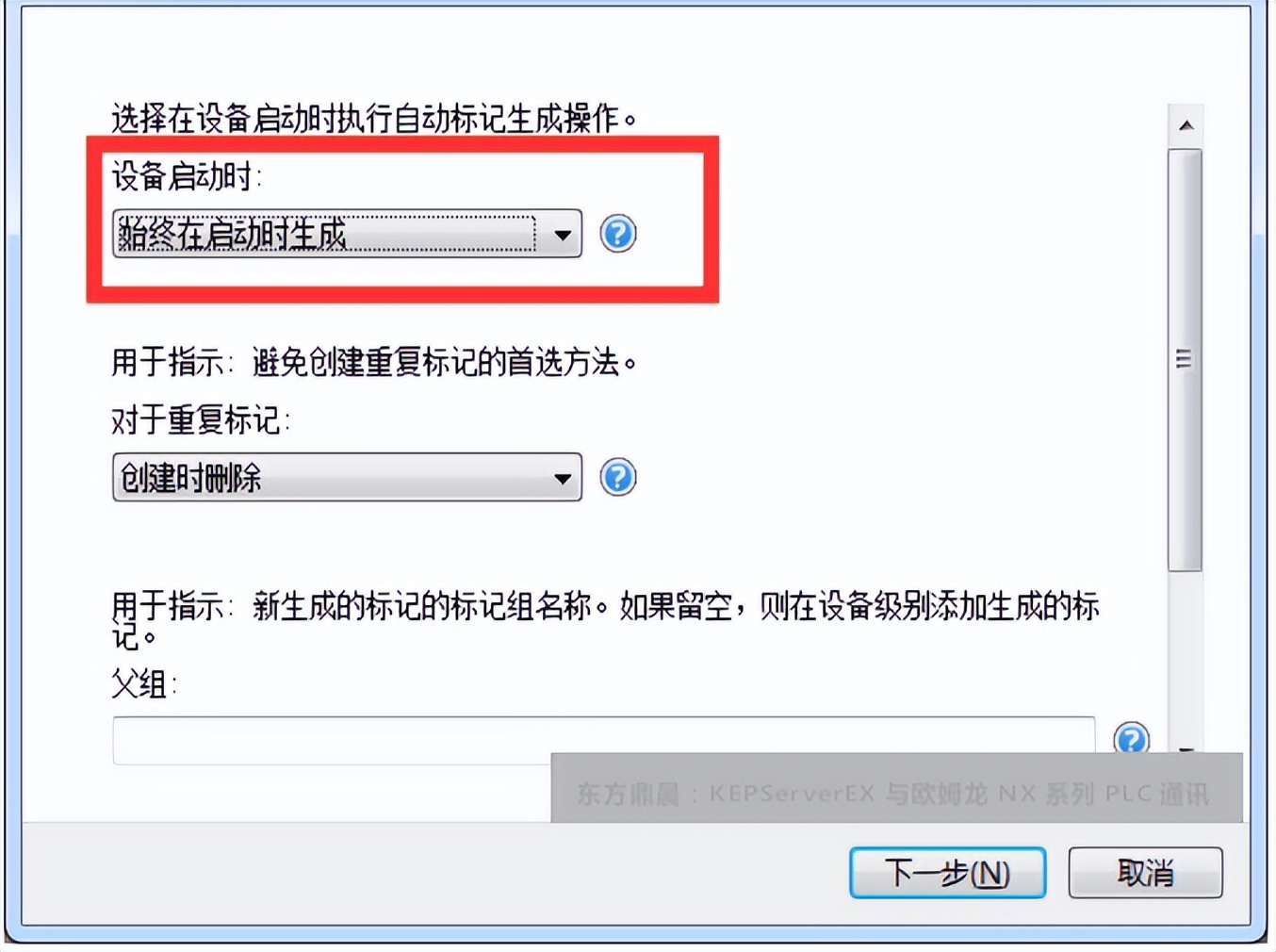

（3）添加设备，设置PLC IP地址、选择标签自动生成、端口默认44818

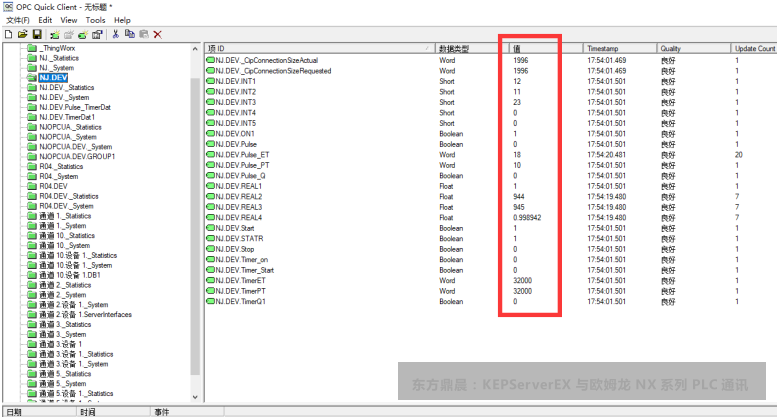

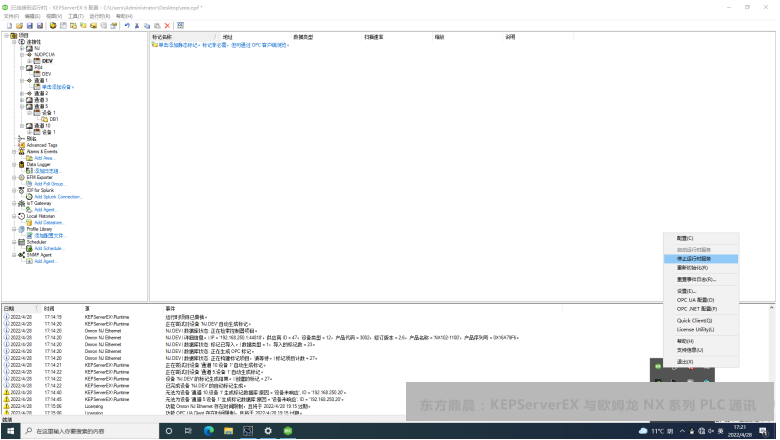

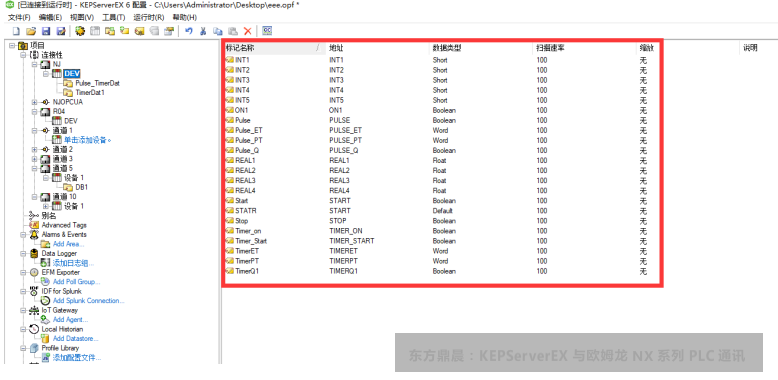

（4）停止Kepware服务，重启Kepware服务,再重新连接，标签自动生成。通过客户端查看通讯正常。

至此，Kepware与Omron PLC 通过NJ Ethernet通讯完成！

附--Kepware与欧姆龙PLC通过OPC UA通讯

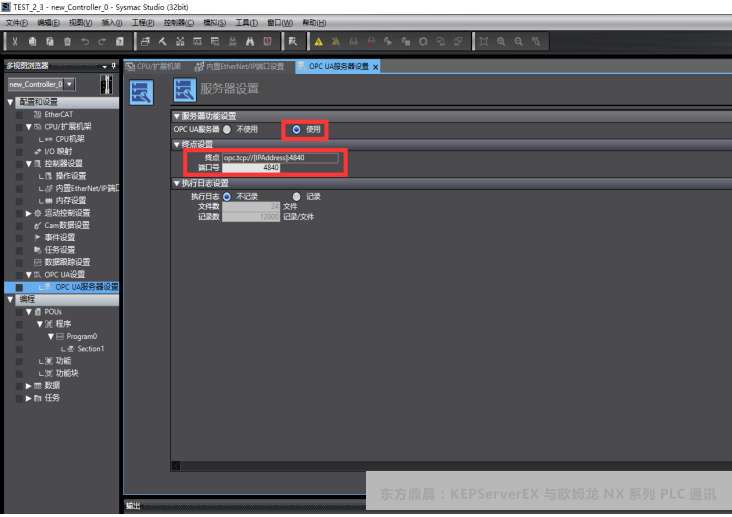

（1）在PLC端启动OPC UA服务器并下载PLC程序（下载完毕务必断电重启）

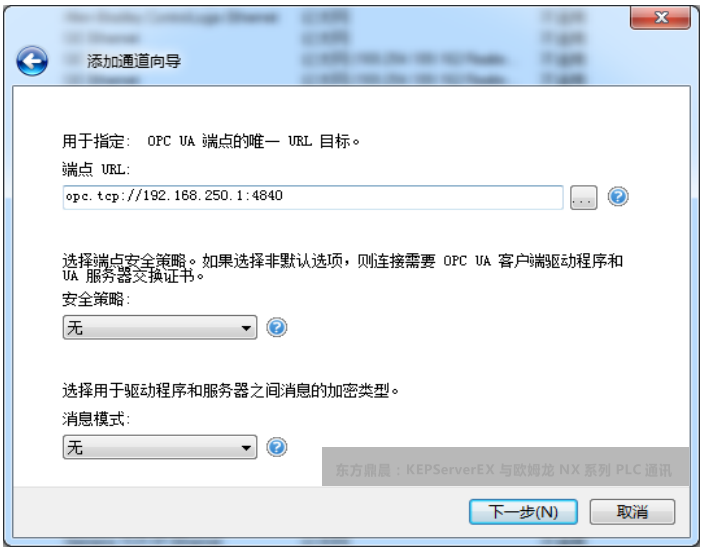

（2）Kepware端 添加通道，输入PLC站点地址，安全策略选 无

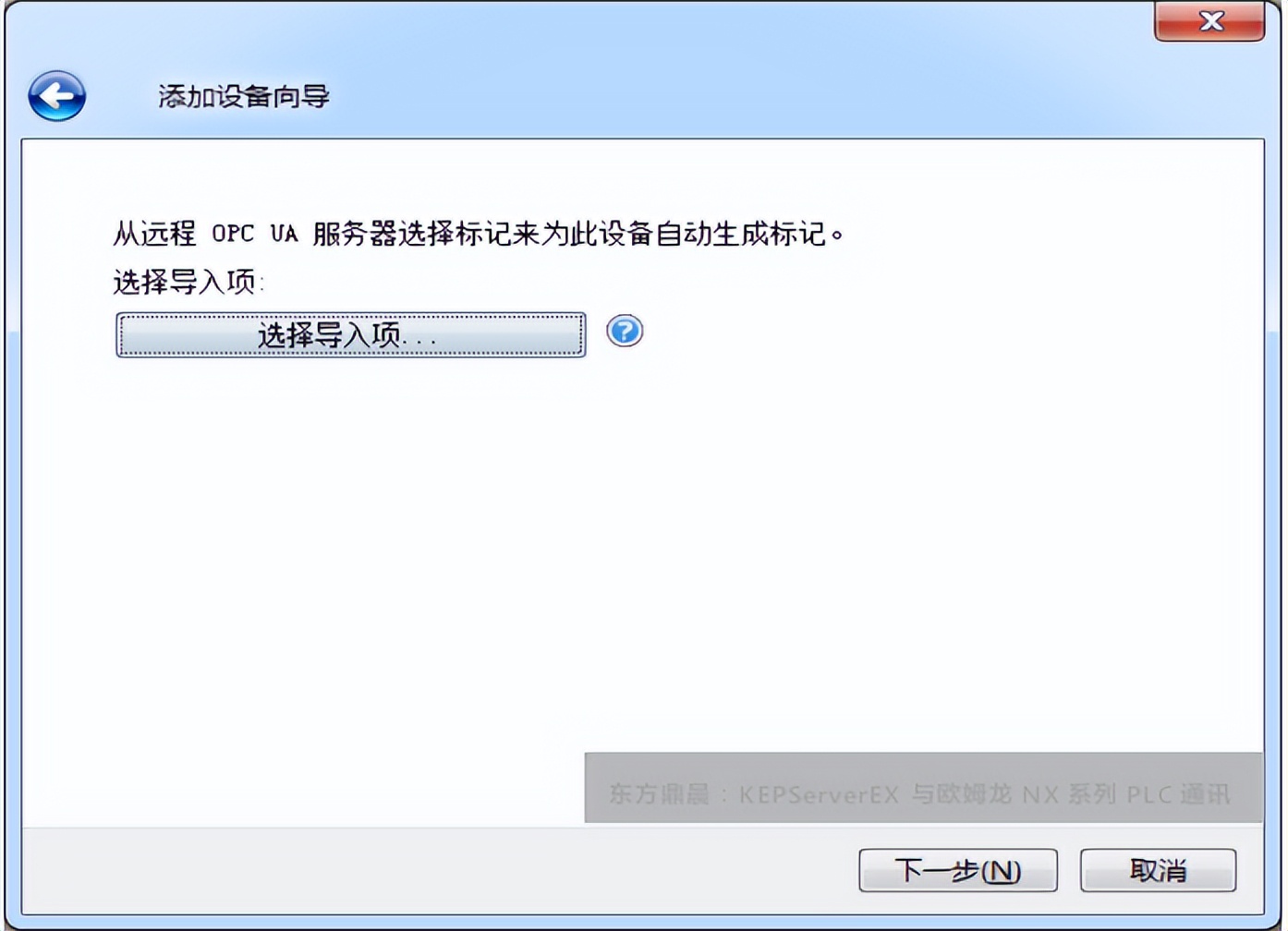

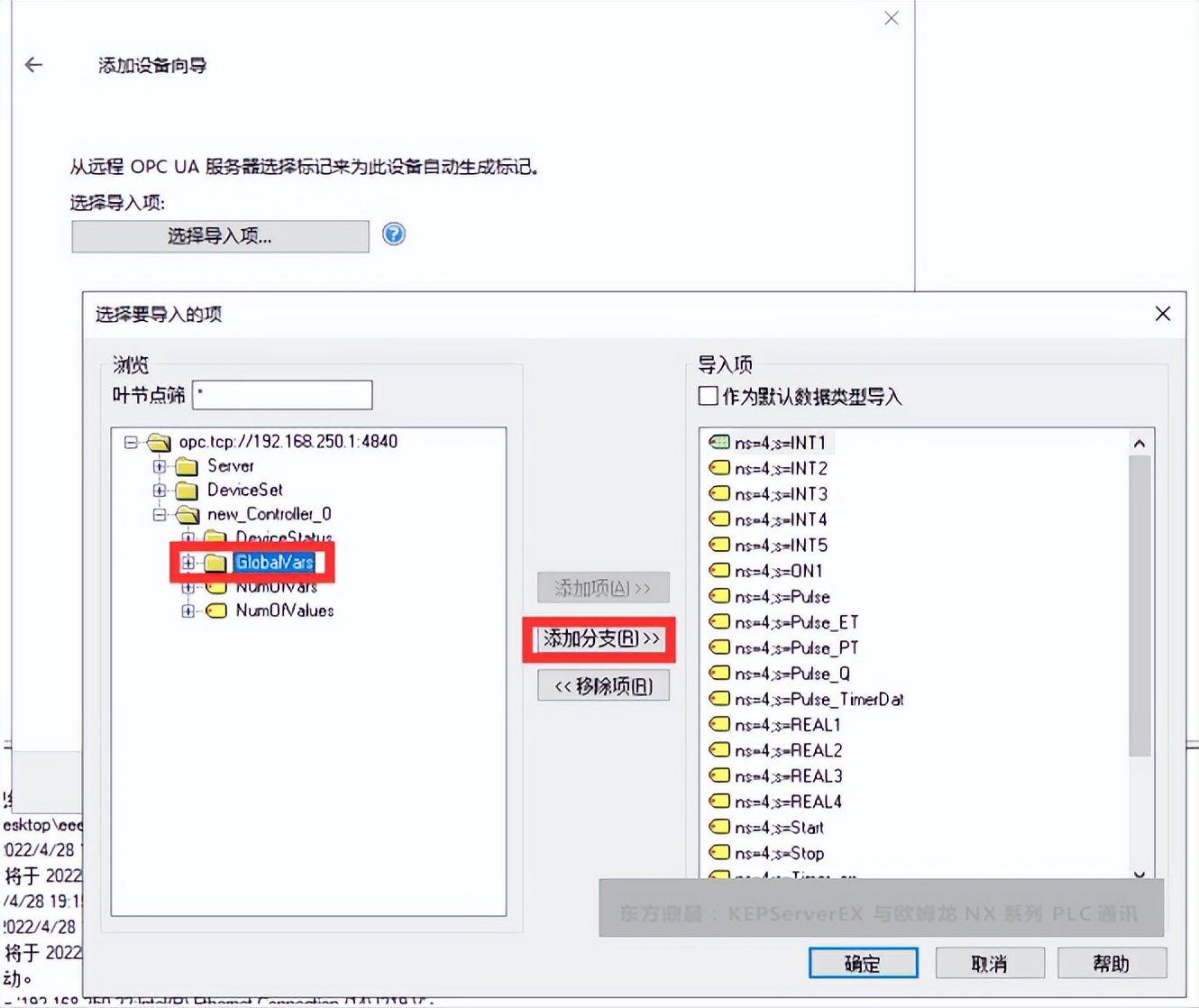

（3）添加设备，导入标签

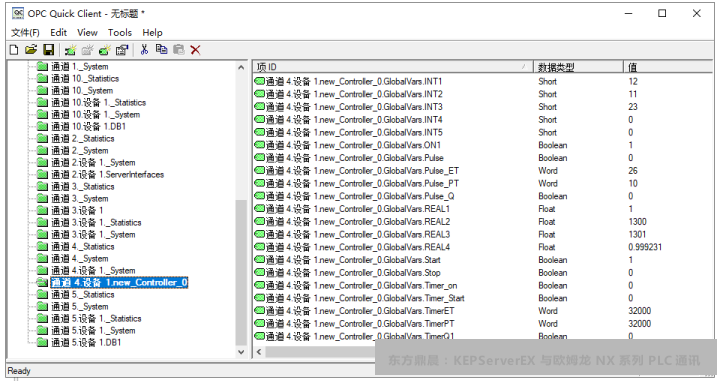

（4）通过客户端查看通讯正常

至此，该PLC的OPC UA通讯完成！
