一、简介

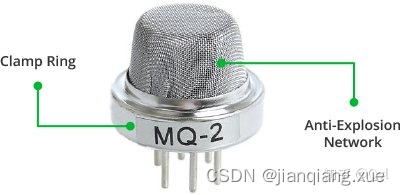

使用MQ2气体传感器模块，为您的下一个项目带来一个人工鼻子。这是一个强大的气体传感器适用于感测LPG，烟雾，酒精，丙烷，氢气，甲烷和碳一氧化碳在空气中的浓度。如果您打算创建一个室内空气质量监测系统；呼吸检查器或早期火灾探测系统，MQ2气体传感器模块是一个不错的选择。
在这里插入图片描述

二、特性

MQ2气体传感器可在5V DC上工作，功耗约800mW。它可以检测LPG（液化石油气,），烟，酒，丙烷，氢气，甲烷和碳，一氧化碳浓度范围从200至10000PPM。

ppm等于多少？
当测量二氧化碳，氧气或甲烷等气体时，术语“浓度”用于描述空气中气体的体积含量。两种最常见的度量单位是百万分之一和浓度百分比。
百万分之一（缩写为ppm）是一种气体与另一种气体的比率。例如，1,000ppm的CO意味着如果您可以计算一百万个气体分子，则其中一千个将是一氧化碳，而999,000个分子将是其他一些气体。

三、工作原理

（1）气体传感器如何工作？

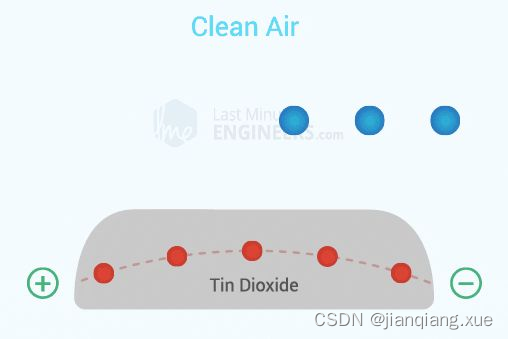

当二氧化锡（半导体颗粒）在空气中在高温下加热时，氧气吸附在表面上。在干净的空气中，二氧化锡中的供体电子被吸引到氧，氧被吸附在传感材料的表面上。这防止了电流流动。
在存在还原性气体的情况下，吸附的氧的表面密度随着与还原性气体反应而降低。然后，电子释放到二氧化锡中，使电流自由流过传感器。

在这里插入图片描述

（2）校准MQ2气体传感器模块

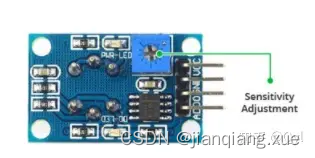

要校准气体传感器，可以将气体传感器保持在要检测的烟雾/气体附近，并继续旋转电位计，直到模块上的红色LED开始发光。顺时针旋转螺丝以增加灵敏度，逆时针旋转螺丝以降低灵敏度。
在这里插入图片描述

模块上的比较器会不断检查模拟引脚（A0）是否已达到电位计设置的阈值。超过阈值时，数字引脚（D0）将变为高电平，并且信号LED点亮。当您需要在达到特定阈值时触发操作时，此设置非常有用。例如，当烟雾超过阈值时，您可以打开或关闭继电器，或指示机器人吹气/洒水。你有主意！

四、示例代码

/*************笔记****************
1、CubeMX 定义任意一个引脚，作为数据脚，并对引脚作出如下配置：
   GPlO output level       －－High
   GPIO mode               －－Output Open Drain
   GPIO Pull-up/Pull-down  －－No pull-up and no pull-down
   Maximum output speed    －－LOW
   User label              －－DHT11
2、MQ2烟雾报警模块的引号引脚为PA5
   本设计采用TTL输出（即高低电平）  低电平--差  高电平--良好
***********************************/
#include "MQ2.h"
#include "main.h"
/******************
函数名：Mq2_State
功能：获取MQ2烟雾报警模块的状态
*******************/
void Mq2_State(void)
{
    if(HAL_GPIO_ReadPin(MQ_2_GPIO_Port, MQ_2_Pin) == GPIO_PIN_RESET) //读取引脚电平是否为低电平
    {
        printf("空气质量差！\r\n");
    }
    else
    {
        printf("空气质量不错！\r\n");
    }
}

#ifndef _MQ2_H
#define _MQ2_H



void Mq2_State(void);

#endif
