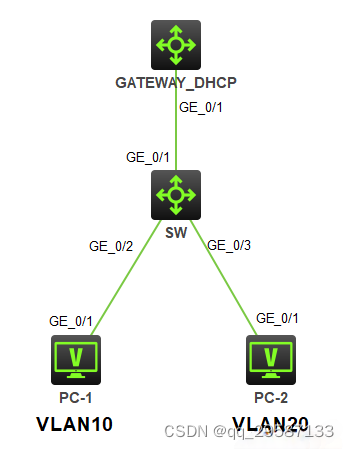

实验拓扑如下：

实验要求：

1.网络中有两个VLAN，分别是VLAN10和VLAN20，VLAN10的网关为：1.1.1.254，子网掩码为255.255.255.0；VLAN20的网关为：1.1.2.254，子网掩码为：255.255.255.0。

2.要求在设备GATEWAY_DHCP上创建VLAN10和VLAN20的网关，并且配置成DHCP自动获取模式，并配置地址池中允许分发的地址分别为：1.1.1.11到1.1.1.20和1.1.2.11到1.1.2.20,DNS均为114.114.114.114和8.8.8.8。IP租期均为1天。接口GigabitEthernet1/0/1配置为trunk类型，允许通过VLAN10和VLAN20.

3.设备SW上将接口GigabitEthernet1/0/1配置为trunk类型，允许VLAN10和VLAN20通过；接口GigabitEthernet1/0/2和接口GigabitEthernet1/0/3配置为access类型，并分别允许VLAN10和VLAN20通过。

4.PC-1和PC-2均配置为自动获取方式，PC-1属于VLAN10；PC-2属于VLAN20。

5.验证。实验配置：配置设备GATEWAY_DHCP：

1.VLAN配置：

<H3C>sys
