服务器的组成

---

一、服务器的组成

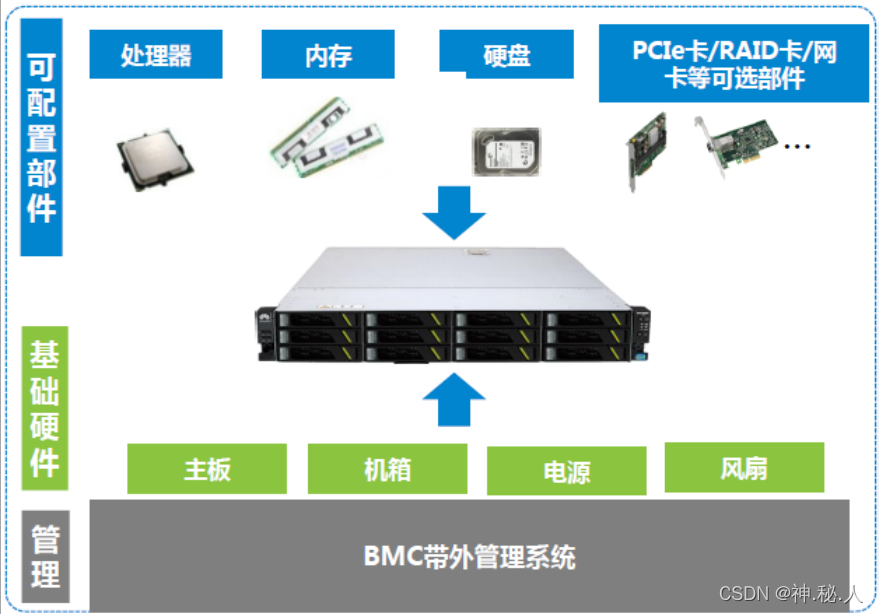

注：服务器主要由CPU、内存、硬盘、RAID卡、网卡组成，配合电源、主板、机箱等基础硬件以提供信息服务；不同于PC机，服务器自带管理系统用于设备日常管理

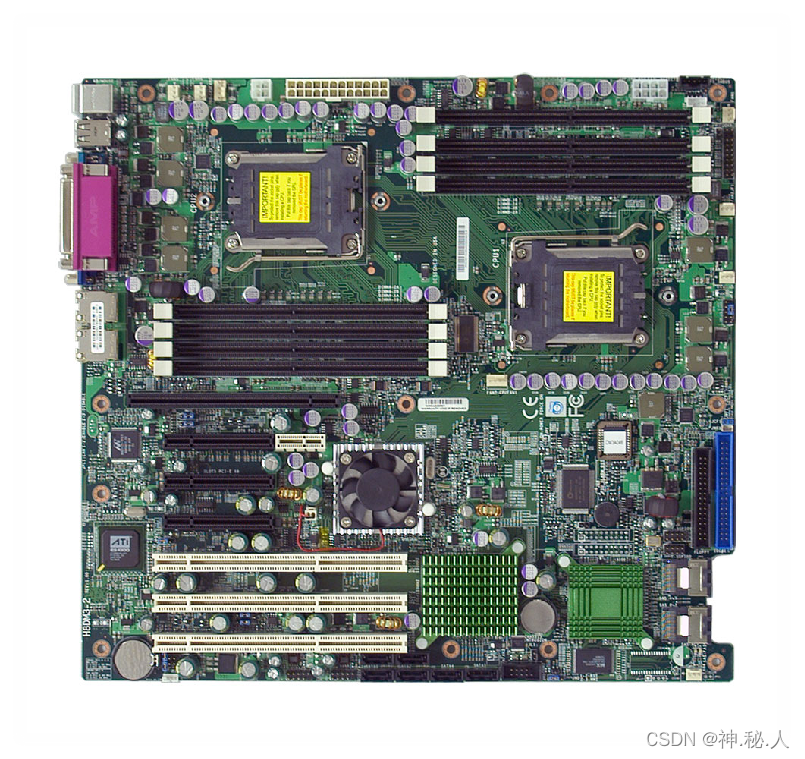

1.服务器的构成–主板

主要组件：CPU和内存接口，BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、IPMI芯片、网络接口、指示灯插接件、扩充插槽、电源和风扇控制芯片……

2.服务器的构成–CPU

CPU参数说明

服务器性能主要因素为：CPU主频率，核心数，CPU数量及三级缓存（cache）

例：
Intel Gold 6140 Processor参数如下：
核心数量：18核心，36线程
主频率：2.3GHz，可睿频加速至3.7GHz。
三级缓存容量：24.75MB
工作功率：140W
工艺：14nm

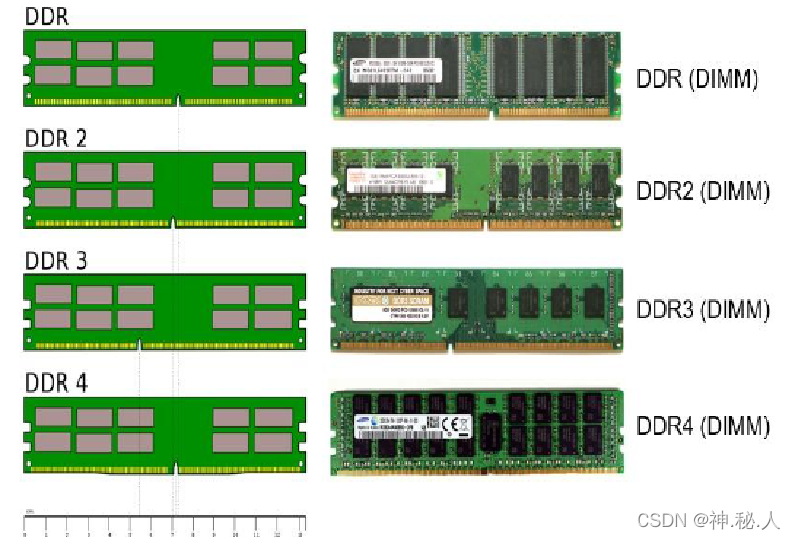

3.服务器的构成—内存

注：DDR4内存不兼容DDR3
主要参数为容量，电压和数据速率

代数	内核频率 （MHz）	总线时钟 （MHz）	预取	数据速率 （MT/s）	传输速率 （GB/s）	电压 （V）
SDRAM	100-166	100-166	1n	100-166	0.8-1.3	3.3
DDR1	133-200	133-200	2n	266-400	2.1-3.2	2.5-2.6
DDR2	133-200	266-400	4n	533-800	4.2-6.4	.18
DDR3	133-200	533-800	8n	1066-1600	8.5-14.9	1.35/1/5
DDR4	133-200	1066-1600	8n	2133-3200	17-21.3	1.2

4.服务器的构成—硬盘

注：常见的有1.8寸、2.5寸和3.5寸
注：只有机械硬盘有转速参数，SSD无转速参数，主要性能取决于芯片和闪存介质
具体可参考 SFF和LFF硬盘的区别

HDD硬盘

硬盘主要参数：容量，转速，缓存，接口类型

HDD接口类型	特点
IDE（Integrated Drive Electronics，电子集成驱动器）	控制器和盘体结合在一起，并行传输，价格低，兼容性好，性价比高
SATA（Serial ATA，串行ATA）	采用串行的方式传输数据，PC的主流，支持热插拔，比ATA有较强的抗干扰能力，常见转速7200转/分
SCSI（（Small Computer System Interface），小型计算机系统接口）	应用范围广，多任务，价格比较高
FC（Fiber Channel）	采用光纤通道协议，速度比较快，传输距离远
SAS（Serial Attached SCSI）	串行SCSI技术，是一种点对点，全双工，双端口的接口，传输速度快，扩展性强，服务器广泛应用；价格比SATA贵，容量有限。物理层面，SAS的接口技术可以向下兼容SATA。sata硬盘可用sas控制器控制，sas硬盘不可用sata控制器进行控制
NL SAS（Near Line-SAS）	采用SAS接口、SATA 盘体，也叫近线SAS，高容量，低价格

SSD硬盘

SSD主要由三部分组成：主控芯片、NAND闪存芯片、固件算法
NAND闪存芯片：存储数据的地方，根据不同颗粒的分类，分为：
SLC（每个存储单元存储1bit数据）
MLC（每个存储单元存储2bit数据）
TLC（每个存储单元存储3bit数据）
SLC成本高，数据与数据之间影响较小，读写速度极快，数据出错的可能性极小，使用寿命较长；而TLC成本低，但是据与数据之间影响较大，读写速度慢且极易出错，使用寿命较短

SSD接口类型：
SATA接口；
mSATA接口；
M.2 SSD（宽度均为22mm，长度为80的规格使用较多）
PCIE接口;
U.2接口

注：硬盘接口标准：
IDE（Integrated Drive Electronics）目前该硬盘模式已经淘汰，仅存于少部分老电脑中。
AHCI（Advanced Host Controller Interface）串行ATA高级主机控制器接口，支持热插拔技术。
NVMe (Non-Volatile Memory express)，是一种建立在M.2接口上类似AHCI的一种协议；NVMe是使用PCI-E通道的SSD的一种规范。

5.服务器的构成—I/O扩展卡

从功能上分，常见扩展卡可分为网卡，光纤HBA卡，RAID卡等，外观外观相似
接口类型
当前PCI-X接口常见于小型机上，PCI-E接口常见于x86服务器上。

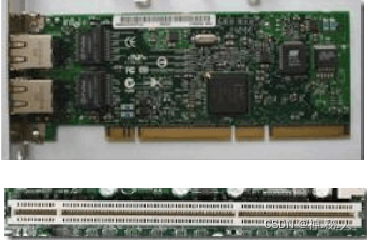

PCI-X接口

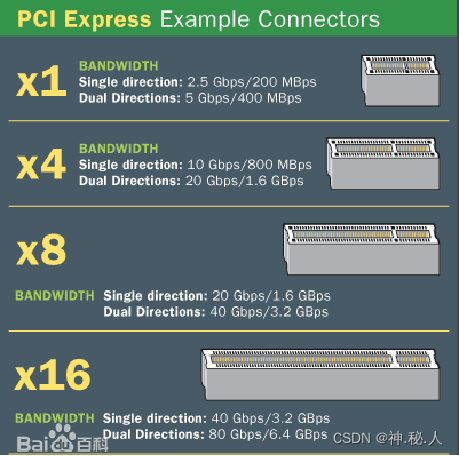

PCI-E接口

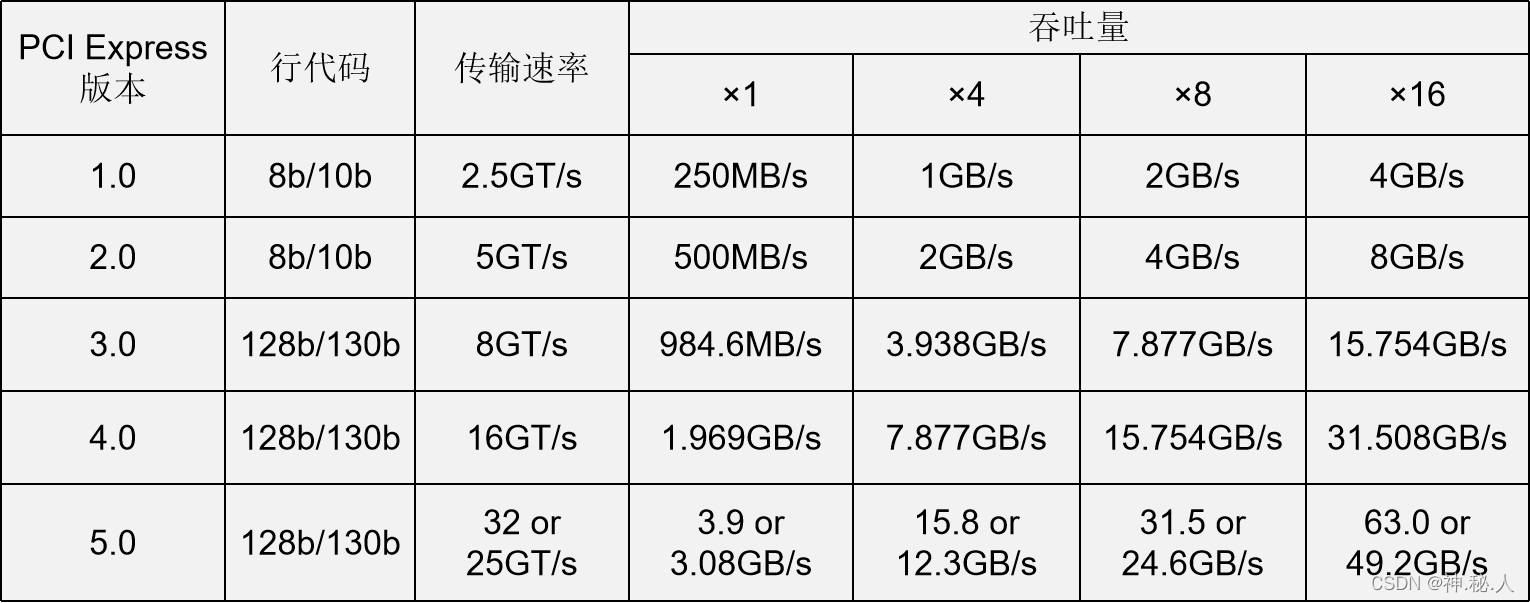

注：随着PCIE总线技术的发展，衍生出了PCIe1.0，2.0和3.0，PCIe4.0技术，总线速度大幅度提升

网卡

注1：网卡型号一般在标签上有说明，根据型号即可查询出对应的参数
网卡的主要参数为端口传输速率：100Mbps，1000Mbps，10000Mbps

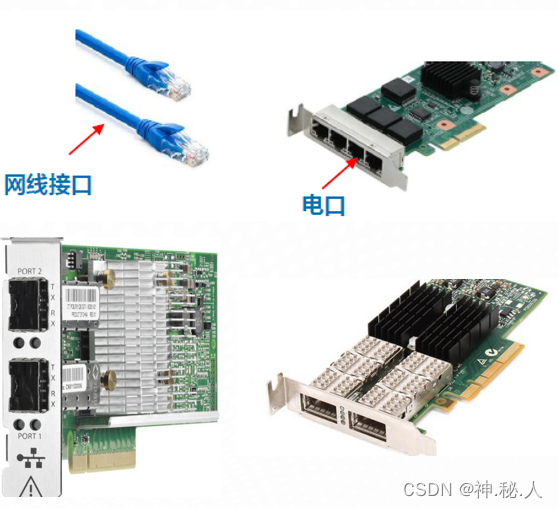

网卡接口主要有：

接口类型	说明
RJ45	需要普通RJ45双绞线缆
光口SFP+	支持GE/10GE速率
光口QSFP+	支持40GE/100GE速率

HBA卡

主要用于连接主机和存储，FC协议
主要参数为端口和端口速率，有单口和双口之分，速率有4Gb，8Gb，16Gb，32Gb

HBA卡模块

SFP模块的参数主要看波长和速率，波长分长波（LW）和短波（SW）
SAN网络：4Gb，8Gb，16Gb
以太网络：10Gb，40Gb

显卡

注：服务器都在主板上集成了显卡，但是显存容量不高，不满足高性能要求
一般图像处理、高性能计算或科学研究业务需要额外配置PCIe显卡（GPU）
主要性能参数为：核心数、加速频率、显存容量

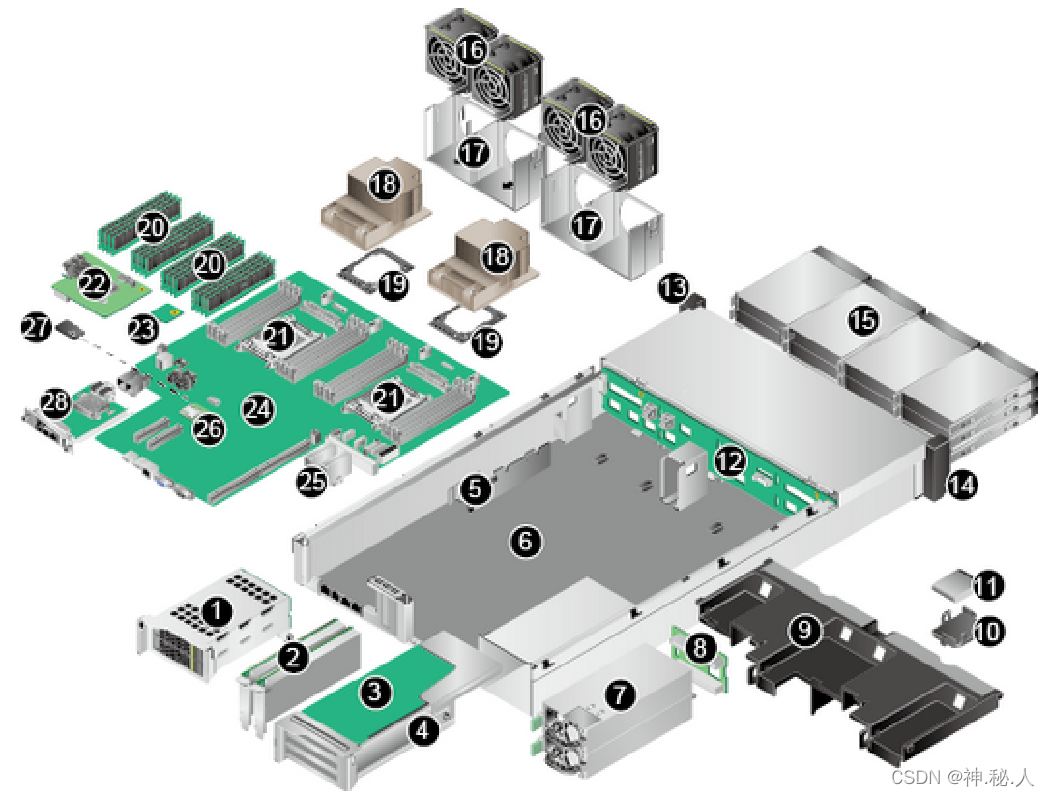

二、X86服务器物理结构

序号	名称	序号	名称
1	后置硬盘模组	15	硬盘
2	PCIe卡（安装在主板上）	16	风扇模块
3	PCIe卡（安装在Riser模组上）	17	风扇支架
4	IO模组	18	散热器
5	内置理线架	19	夹持片
6	机箱	20	内存
7	电源模块	21	CPU
8	电源背板	22	RAID控制扣卡
9	导风罩	23	TPM卡
10	超级电容托架	24	主板
11	超级电容	25	SATADOM卡
12	硬盘背板	26	双SD卡模组
13	右挂耳	27	SD卡
14	左挂耳	28	灵活IO
