简介

这是一种在图形平面上，有多个节点的路径，求出最低通过成本的算法。常用于游戏中的NPC的移动计算，或线上游戏的BOT的移动计算上。

搜索过程

我们以上面的图片为例，当前要解决的问题为：得到绿点到红点的最短距离。

首先我们应该把这个图片转换为计算机可以识别处理的形式 -> 矩阵
现在我们需要定义每一步执行的操作。对于绿色点S，它可以上下左右的移动，但是不能超过边界，也不能碰到蓝色障碍物。
开始搜索我们就需要执行以下操作：
（a）创建opened_list和closed_list分别存放需要搜索节点和已经处理过的节点
（b）将起点加入opened_list。
（c）取出opened_list中 $f - l oss$ 最小的节点，通过第二部操作找到周围所有状态也就是S附近的8个节点。这里就需要引入A*算法中F-loss的概念。

A*算法通过启发函数 $f (n) = g (n) + w (n)$ 来指引正确的扩展方向
这里的 $f (n)$ 就是上文的 $f - l oss$ 值。 $g (n)$ 指的是从初始节点到节点 n的实际代价，在这个问题中也就是绿色点S移动到当前位置的步数。 $w (n)$ 节点n到目标节点的最佳路径的估计代价，这个问题中可以把他设定为当前节点到目标红色点的曼哈顿距离 $∣ y 1 - y 2∣ + ∣ x 1 - x 2∣$
（d）计算周围八个节点的f-loss值。

（e）把这个节点移入closed_list
（f）找到 $f - l oss$ 最小的节点，对他按照如下规则进行检查。

如果它在closed_list中，或者是不可走，忽略它；
如果它不在opened_list中，将其加入opened_list，并且将当前方格设置为它的父亲节点，记录这个方格的G、W和F值
如果它已经在opened_list中，判断这个节点和opened_list存在的节点哪个更好。上文提到过启发函数中 $g (n)$ 指的是从初始节点到节点 n的实际代价，那么 $g (n)$ 越小的节点就更优。将它的父亲节点重新设置为当前方格节点。

（g）重复步骤（c）- （f），就可以最优路径。

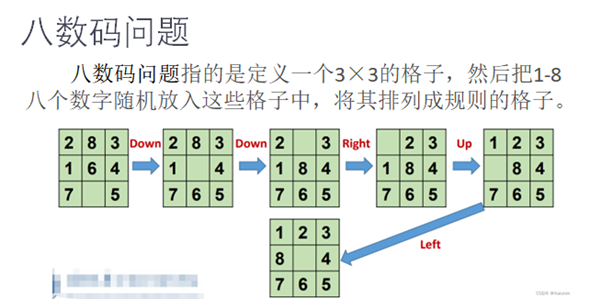

八数码问题

这里我引入八数码这个很经典的问题来详细说明A*算法

介绍

在3×3的棋盘上，摆有八个棋子，每个棋子上标有1至8的某一数字。棋盘中留有一个空格，空格用0来表示。空格周围的棋子可以移到空格中。要求解的问题是：给出一种初始布局和目标布局找到一种最少步骤的移动方法，实现从初始布局到目标布局的转变。

状态空间

对于八数码问题，我们可以很直观的看出。可以把 $3 \times 3$ 的格子转换为二维数组。

def __init__(self):
        self.start_state = [[2, 8, 3], [1, 6, 4], [7, 0, 5]]
        self.end_state = [[1, 2, 3], [8, 0, 4], [7, 6, 5]]
        self.opened = []
        self.closed = []

操作

二维数组的所有操作就是将空方格向上下左右移动。

class Direction(int, Enum):
    UP = 0
    RIGHT = 1
    DOWN = 2
    LEFT = 3

 @staticmethod
    def move(state: List[List[int]], direction: int) -> List[List[int]]:
        """move zero"""
        def find_zero() -> Tuple[int, int]:
            """find col and row where zero locates"""
            for idx, row in enumerate(state):
                if 0 in row:
                    return idx, row.index(0)
        result = copy.deepcopy(state)
        y, x = find_zero()
        if direction == Direction.UP:
            if y == 0:
                # raise Exception("can't move up")
                return result
            result[y][x], result[y - 1][x] = result[y - 1][x], result[y][x]
        elif direction == Direction.RIGHT:
            if x == 2:
                # raise Exception("can't move right")
                return result
            result[y][x], result[y][x + 1] = result[y][x + 1], result[y][x]
        elif direction == Direction.DOWN:
            if y == 2:
                # raise Exception("can't move down")
                return result
            result[y][x], result[y + 1][x] = result[y + 1][x], result[y][x]
        elif direction == Direction.LEFT:
            if x == 0:
                # raise Exception("can't move left")
                return result
            result[y][x], result[y][x - 1] = result[y][x - 1], result[y][x]
        return result

节点

现在我们需要为每一步操作都定义一个节点来记录。首先我们必须记录一下信息：当前状态空间、 $g (n)$ 、父节点、 $f - l oss$ 。记录 $g (n)$ 是为了比较两个相同状态空间的节点哪一个更优（上文有提及），记录父节点是为了可以得到完整路径，记录 $f - l oss$ 是为了排序选择节点。

def create_node(self, state, step, parent) -> list:
    """create node"""
    return state, step, parent, self.cal_w(state) + step

def cal_w(self, state: List[List[int]]) -> int:
        """calculate w(n): number of digits with wrong position"""
        number = 0
        for y in range(3):
            for x in range(3):
                if state[y][x] != 0 and state[y][x] != self.end_state[y][x]:
                    number += 1
        return number

这个问题中我们把 $w (n)$ 设定为当前状态矩阵和目标状态矩阵有几个节点不同。

主函数

主函数中执行的就是全部步骤（a）->（g）。

def main(self):
        """main function"""
        start_node = self.create_node(self.start_state, 0, None)
        self.opened.append(start_node)
        con = 0
        while self.opened:
            node = self.opened[0]
            self.opened = self.opened[1:]
            if node[0] == self.end_state:
                return con, node
            self.closed.append(node[0])
            for direction in Direction:
                temp = eight_figures.move(node[0], direction)
                child_node = self.create_node(temp, node[1], node)
                if child_node[0] not in self.closed:
                    self.update_open(child_node)
            self.opened.sort(key=lambda x: (x[3], -x[1]))
            con += 1

这里需要提及代码中的lambda表达式lambda x: (x[3], -x[1])，排序opened_list我们先对 $f - l oss$ 进行升序，再对 $w (n)$ 进行降序

代码中的update_open函数就是步骤（f）中对节点进行检查，详细可以回顾上文。

def update_open(self, cnt_node: list) -> bool:
        """update opened queue: judge the node based on its f-loss"""
        tmp_opened = self.opened[:]
        for idx, node in enumerate(tmp_opened):
            if node[0] == cnt_node[0]:
                if node[3] <= cnt_node[3]:
                    return False
                else:
                    tmp_opened[idx] = cnt_node
                    self.opened = tmp_opened
                    return True
        tmp_opened.append(cnt_node)
        self.opened = tmp_opened[:]
        return True

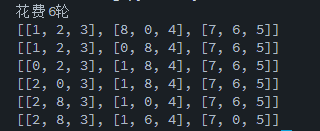

结果

最终得到终点时，会返回当前节点。从当前节点不断回溯他的父节点就能得到一条完整的路径。

if __name__ == "__main__":
    cls = eight_figures()
    con, node = cls.main()
    print(f"花费{con+1}轮")
    for i in range(con + 1):
        print(node[0])
        node = node[2]

完整代码

#! /usr/bin/env python
# -*- coding: utf-8 -*-#-
import copy
from typing import Tuple, List
from queue import Queue
from enum import Enum


class Direction(int, Enum):
    UP = 0
    RIGHT = 1
    DOWN = 2
    LEFT = 3


class eight_figures:

    def __init__(self):
        self.start_state = [[2, 8, 3], [1, 6, 4], [7, 0, 5]]
        self.end_state = [[1, 2, 3], [8, 0, 4], [7, 6, 5]]
        self.opened = []
        self.closed = []


    @staticmethod
    def move(state: List[List[int]], direction: int) -> List[List[int]]:
        """move zero"""

        def find_zero() -> Tuple[int, int]:
            """find col and row where zero locates"""
            for idx, row in enumerate(state):
                if 0 in row:
                    return idx, row.index(0)

        result = copy.deepcopy(state)
        y, x = find_zero()
        if direction == Direction.UP:
            if y == 0:
                # raise Exception("can't move up")
                return result
            result[y][x], result[y - 1][x] = result[y - 1][x], result[y][x]
        elif direction == Direction.RIGHT:
            if x == 2:
                # raise Exception("can't move right")
                return result
            result[y][x], result[y][x + 1] = result[y][x + 1], result[y][x]
        elif direction == Direction.DOWN:
            if y == 2:
                # raise Exception("can't move down")
                return result
            result[y][x], result[y + 1][x] = result[y + 1][x], result[y][x]
        elif direction == Direction.LEFT:
            if x == 0:
                # raise Exception("can't move left")
                return result
            result[y][x], result[y][x - 1] = result[y][x - 1], result[y][x]
        return result

    def cal_w(self, state: List[List[int]]) -> int:
        """calculate w(n): number of digits with wrong position"""
        number = 0
        for y in range(3):
            for x in range(3):
                if state[y][x] != 0 and state[y][x] != self.end_state[y][x]:
                    number += 1
        return number

    def create_node(self, state, step, parent) -> list:
        """create node"""
        return state, step, parent, self.cal_w(state) + step

    @staticmethod
    def state2int(state: List[List[int]]) -> Tuple[int, list]:
        """transform the state into a number: like hash"""
        result = 0
        for row in state:
            for val in row:
                result = result * 10 + val
        return result

    def update_open(self, cnt_node: list) -> bool:
        """update opened queue: judge the node based on its f-loss"""
        tmp_opened = self.opened[:]
        for idx, node in enumerate(tmp_opened):
            if node[0] == cnt_node[0]:
                if node[3] <= cnt_node[3]:
                    return False
                else:
                    tmp_opened[idx] = cnt_node
                    self.opened = tmp_opened
                    return True
        tmp_opened.append(cnt_node)
        self.opened = tmp_opened[:]
        return True

    def main(self):
        """main function"""
        start_node = self.create_node(self.start_state, 0, None)
        self.opened.append(start_node)
        con = 0
        while self.opened:
            node = self.opened[0]
            self.opened = self.opened[1:]
            if node[0] == self.end_state:
                return con, node
            self.closed.append(node[0])
            for direction in Direction:
                temp = eight_figures.move(node[0], direction)
                child_node = self.create_node(temp, node[1], node)
                if child_node[0] not in self.closed:
                    self.update_open(child_node)
            self.opened.sort(key=lambda x: (x[3], -x[1]))
            con += 1


if __name__ == "__main__":
    cls = eight_figures()
    con, node = cls.main()
    print(f"花费{con+1}轮")
    for i in range(con + 1):
        print(node[0])
        node = node[2]
