研华IO板卡驱动安装与PICE-1753（PCIE-1751）接线说明

一.研华IO板卡

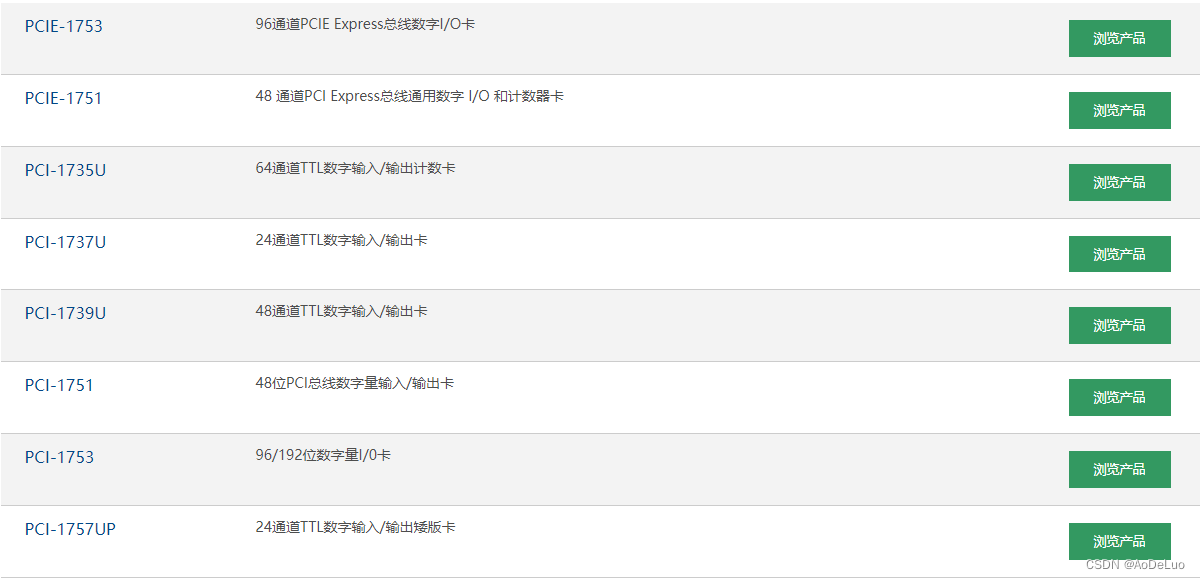

• 官网说明：https://www.advantech.com.cn/products/non-isolated-digital-i-o/sub_1-2mlkco

• 研华IO板卡说明：

  研华的 PCI 总线非隔离式数字量 I/O 卡具有高可靠性工业特色。 这些非独立式 DI/O 适配卡适用于： 继电器与交换器监控及控制、平行数据传输、TTL、DTL 及 CMOS 逻辑讯号检测、LED 指示灯驱动。 这些功能可让用户以全速同步执行所有 I/O 功能，而不损失任何数据


二.研华办卡驱动安装

1. 驱动下载

   官网下载：

   https://www.advantech.com.cn/support/details/driver?id=1-1YPCECD

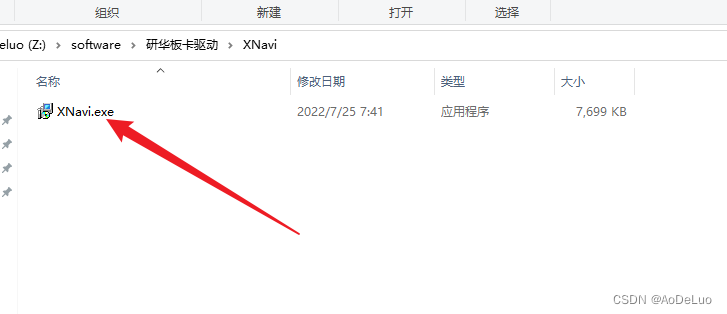

2. 解压下载的文件，打开XNavi

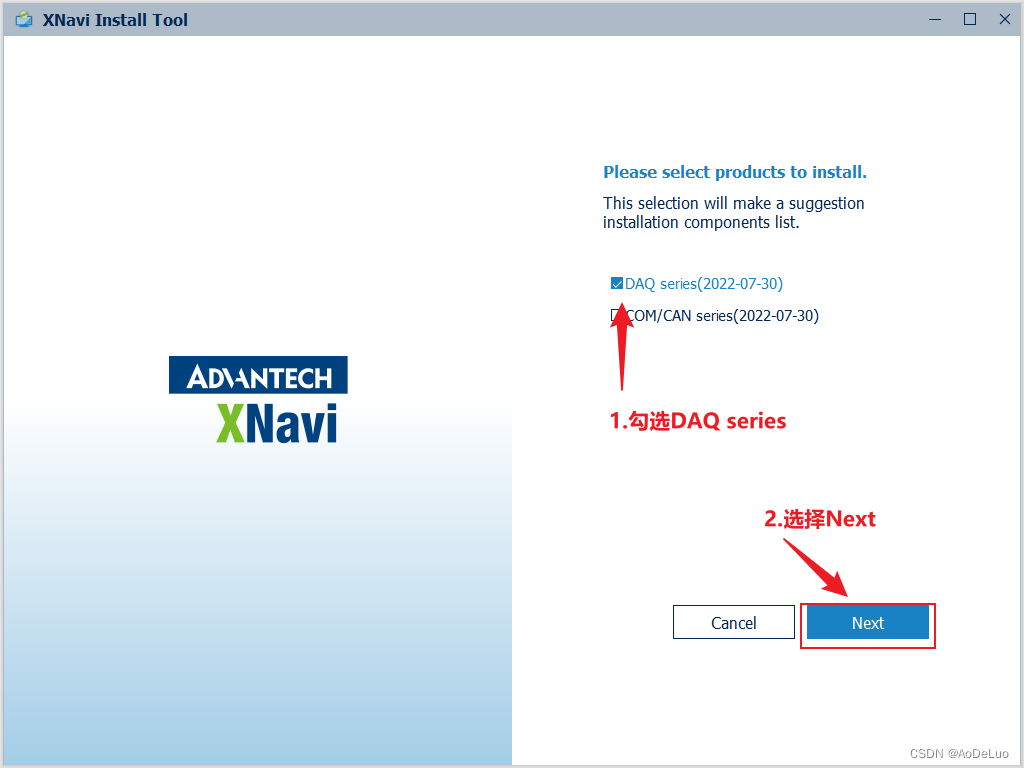

3. 勾选DAQ，点击Next

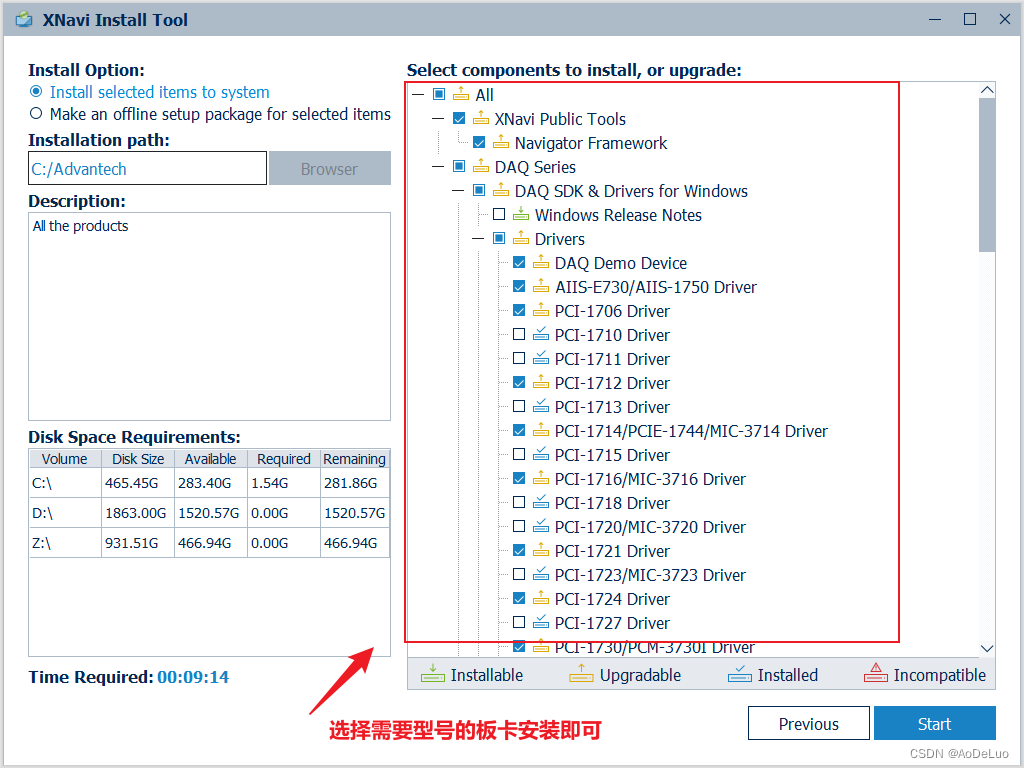

4. 选择所需型号的板卡进行安装即可，点击Start即可进行安装

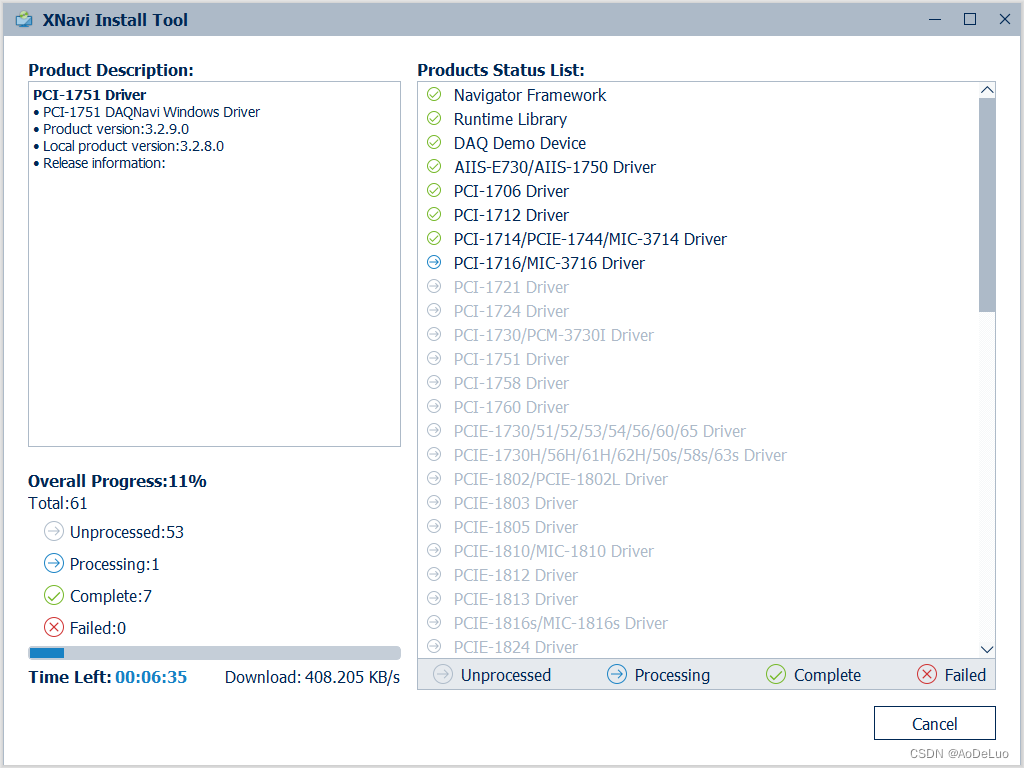

5. 安装过程

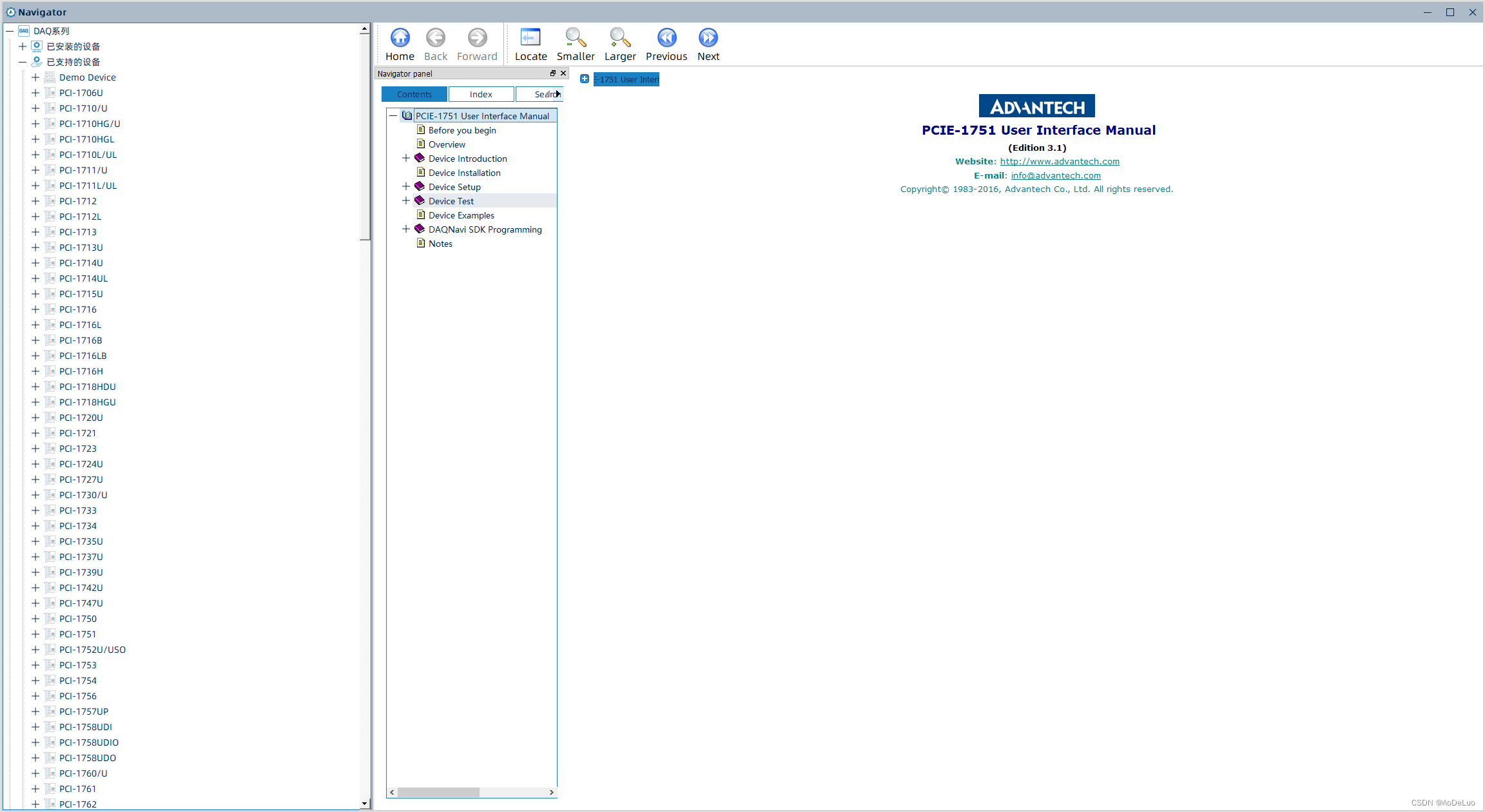

6. 安装完成后，桌面会有一个Navigator软件，该软件中有包含各个板卡的使用说明

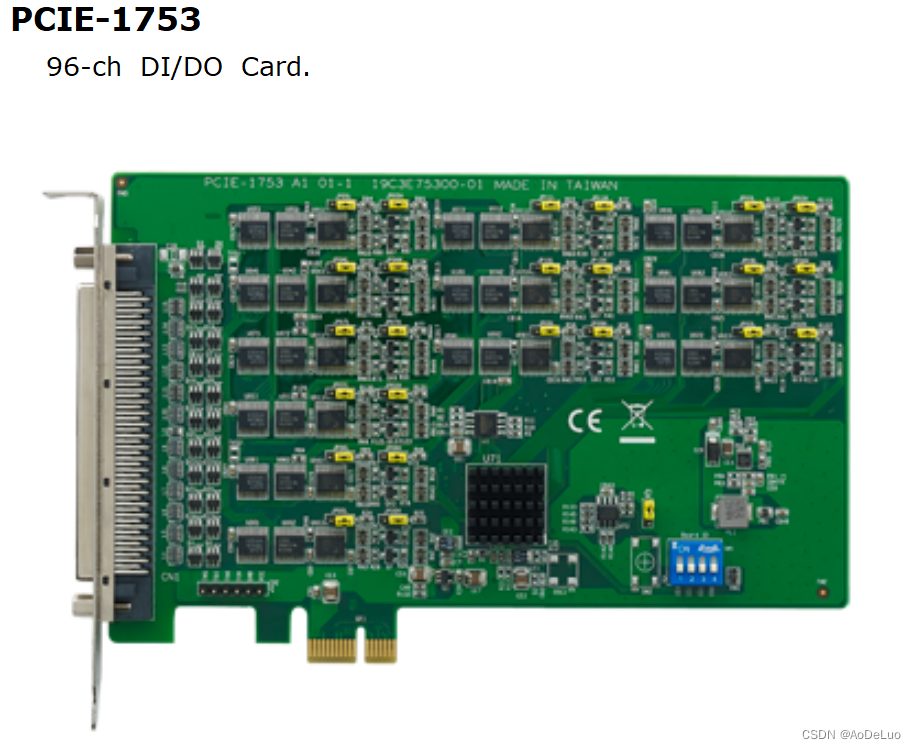

三.研华PCI-1753/PCIE-1753

1.说明文档（官网下载的说明文档比较旧）

官网下载：

<https://www.advantech.com.cn/zh-cn/products/non-isolated-digital-i-o/sub_1-2mlkco>

2.硬件连接说明

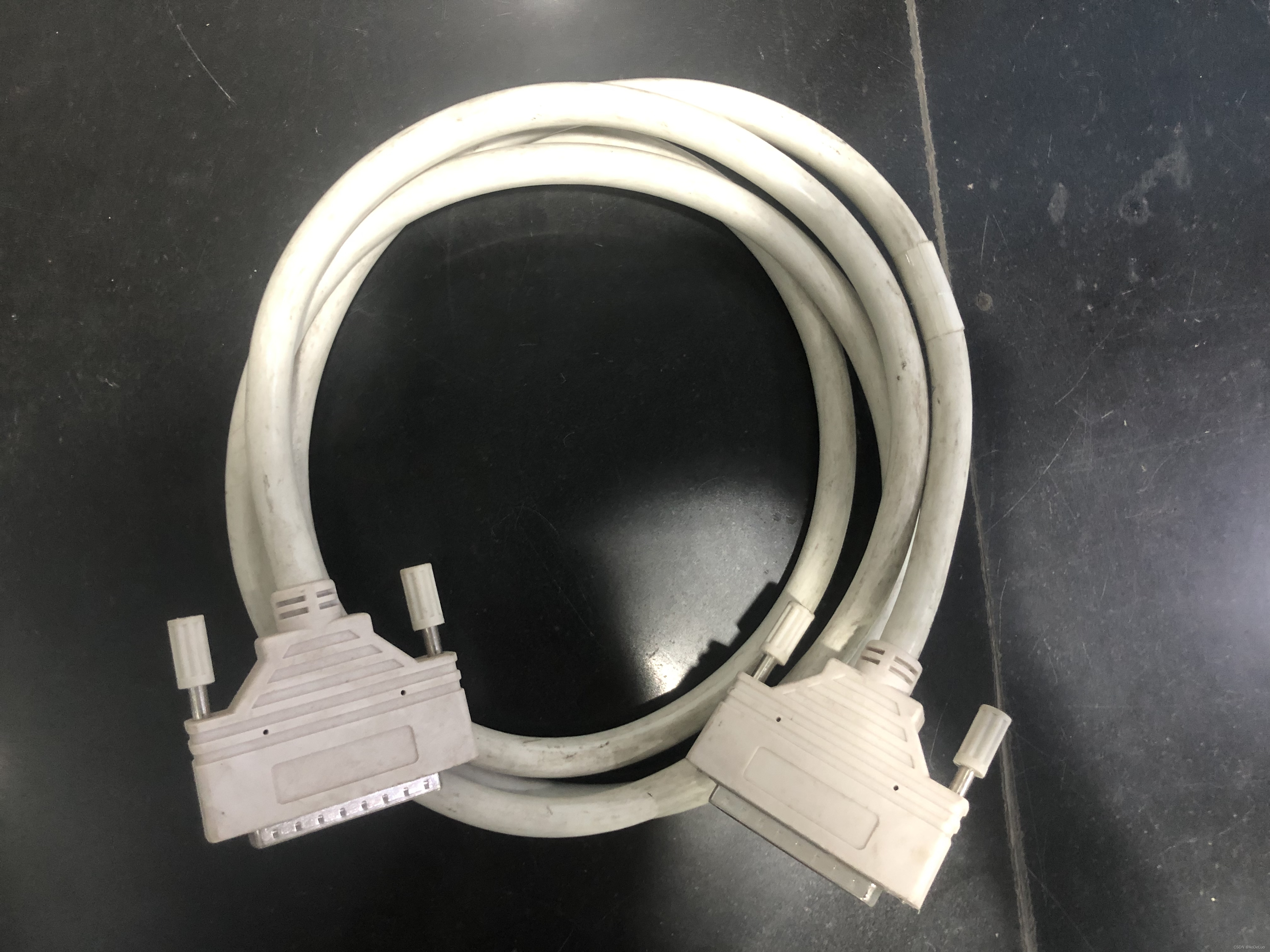

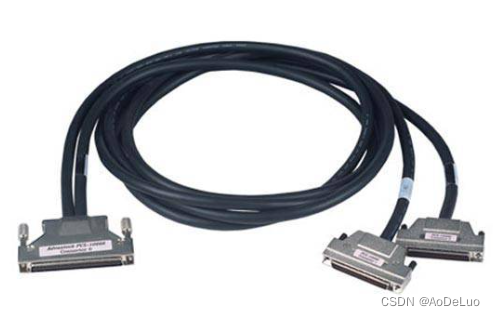

使用研华的PCL-10268 100针到2根68针SCSI双屏蔽电缆 连接IO板卡到研华IO板卡ADAM3968 SCSI68芯转接端子板上

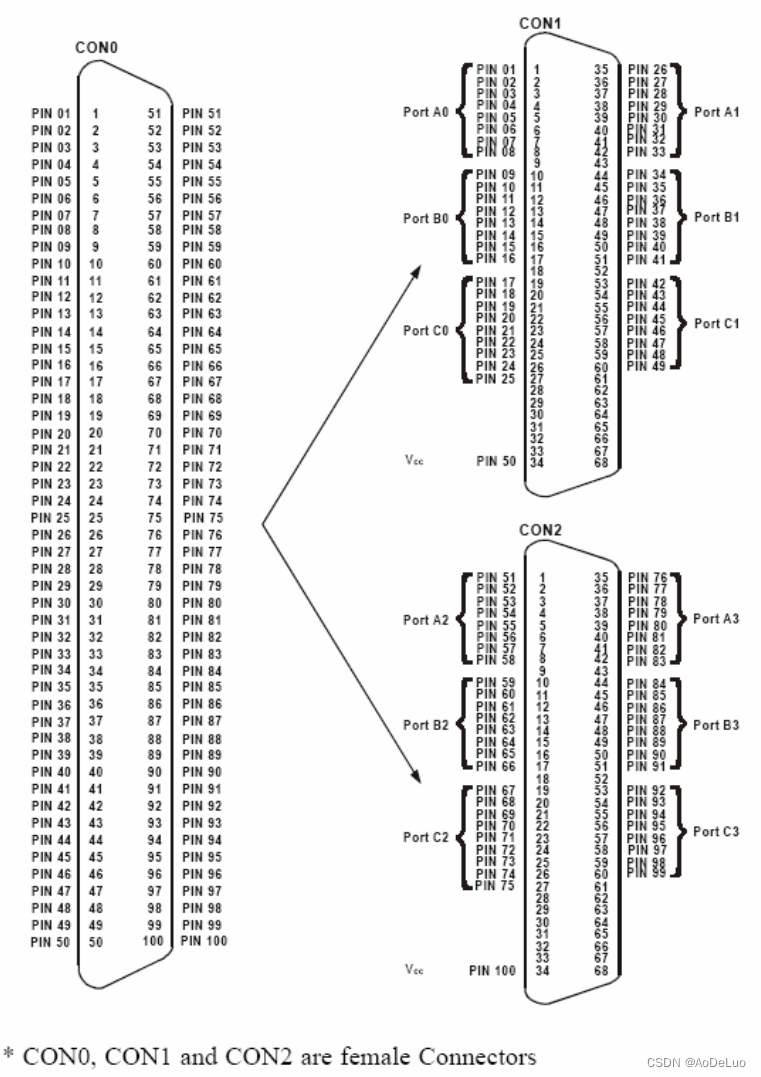

3.引脚定义说明

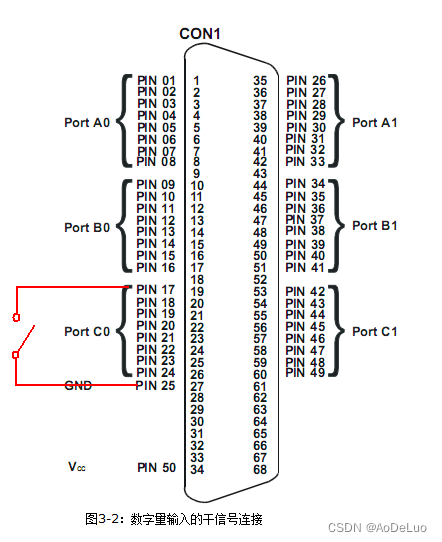

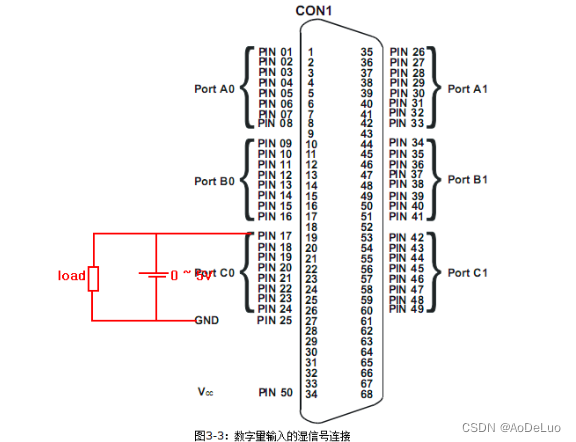

4.接线说明

5.板卡上的跳线帽以及波片开关作用说明

1. Jumper JP1：启用JP1后，PCIE-1753“记忆”所有端口I/O设置和输出值，并且在“热”复位的情况下，复位前端口上的设置和输出数值会在复位后恢复到每个端口。此功能适用于软件设置的两个端口，以及通过跳线配置为输出端口的端口。根据应用程序的不同，此功能可能允许在不需要完全关闭卡控制的进程的情况下重置卡（因为端口值保持不变，并且仅短暂中断）。芯片完全断电将清除芯片内存。因此，即使启用了JP1，如果卡的电源断开，卡的初始通电状态将是默认状态（对于软件设置端口）或低电压输出的输出端口状态（对于跳线设置端口）。当跳线JP1未启用时，断电或复位会导致端口返回其默认状态（对于软件设置端口）或返回输出端口的状态，同时输出电压较低（对于跳线设置端口）。

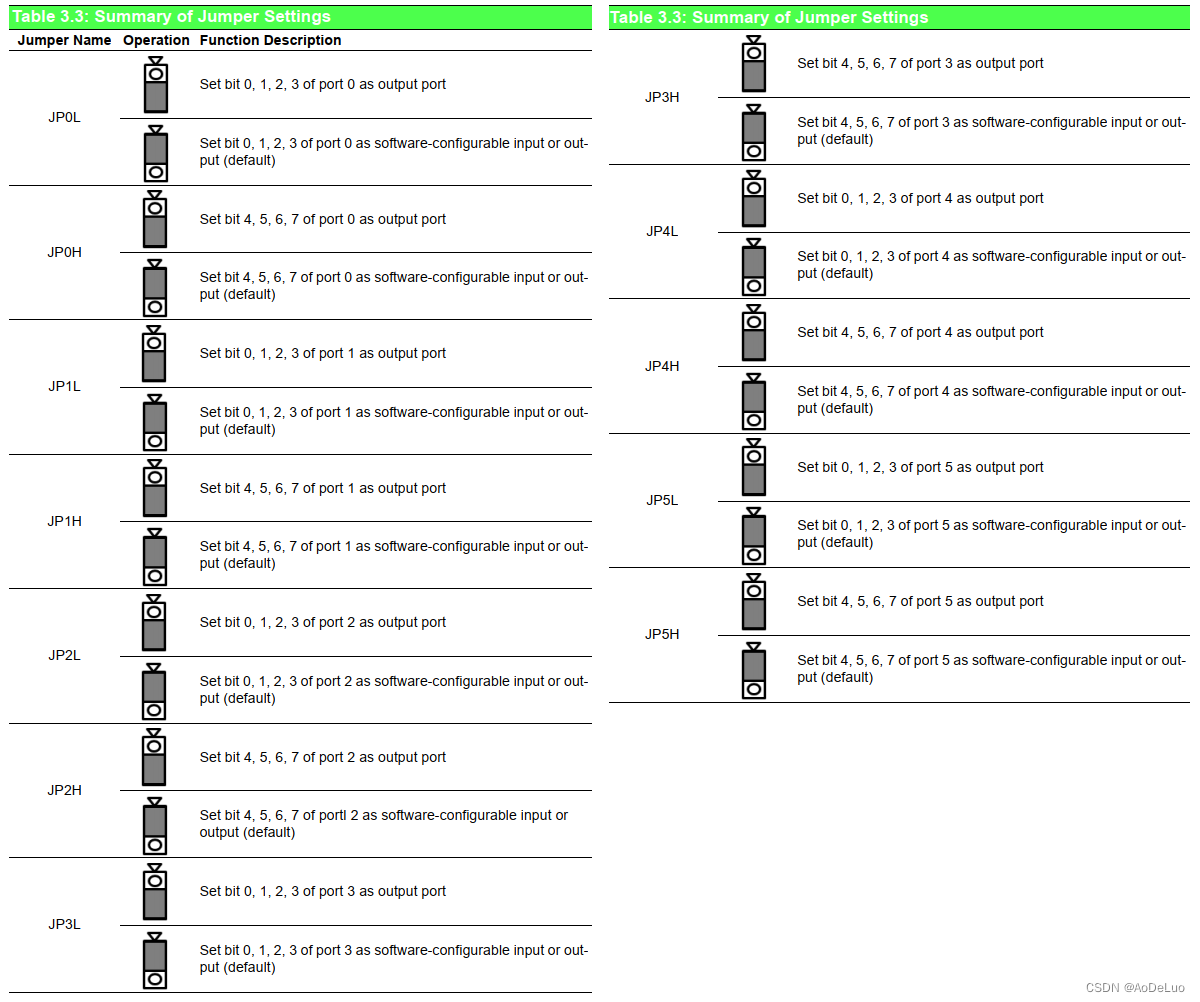

2. 12个跳线帽引脚用来设定0,1,2,3,4,5,6,7,8通道的高4位与低4位的通道状态（输出通道或者软件可配置的输入输出通道[默认]）

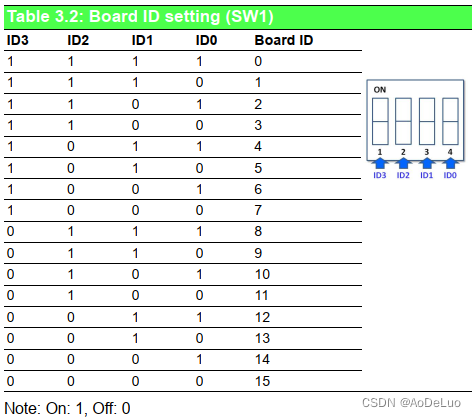

   3.内置DIP开关（SW1）： 使用读取板ID命令（0x0D）获取板ID。PCIE-1753具有内置DIP开关（SW1），用于定义每个卡的板ID。可以在寄存器上确定板ID。当同一机箱上有多个卡时，此板ID设置功能可用于通过板ID识别每张卡的设备编号。工厂将PCIE-1753板ID设置为0。

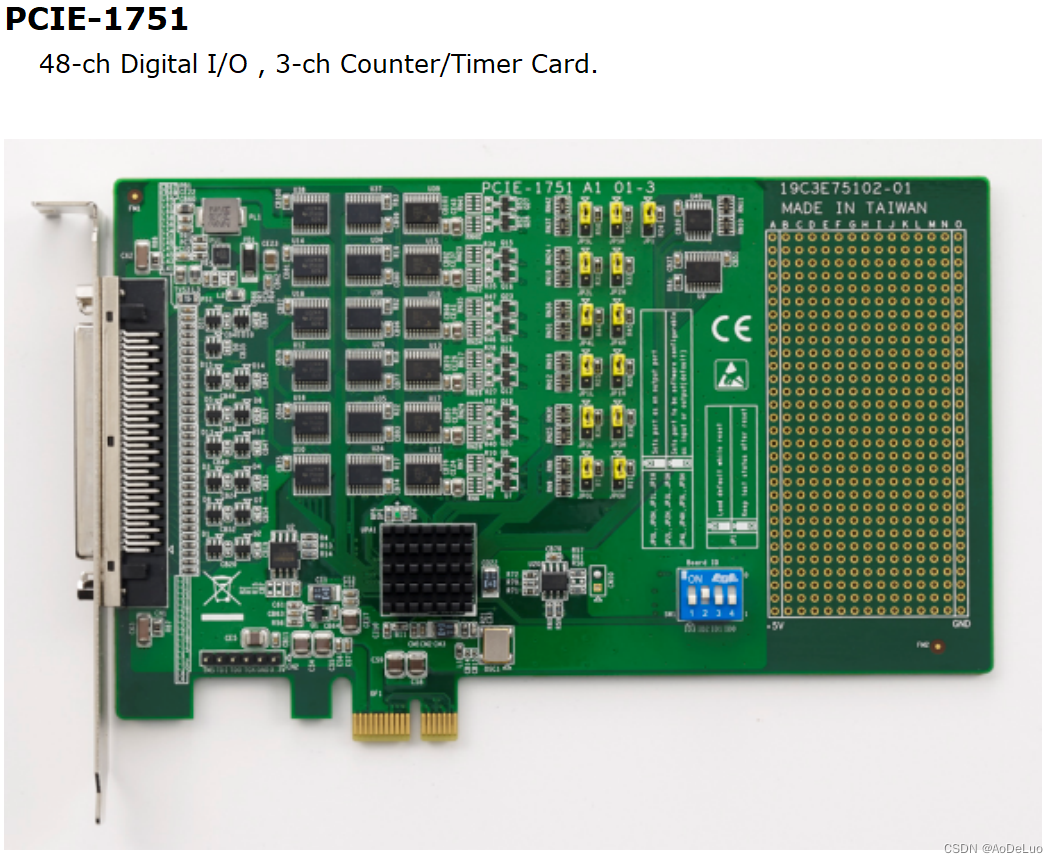

四.研华PCI-1751/PCIE-1751

1.说明文档（官网下载的说明文档比较旧）

官网下载：

<https://www.advantech.com.cn/zh-cn/products/non-isolated-digital-i-o/sub_1-2mlkco>

2.硬件连接说明

使用研华的PCL-10168 68针到1根68针SCSI双屏蔽电缆 连接IO板卡到研华IO板卡ADAM3968 SCSI68芯转接端子板上

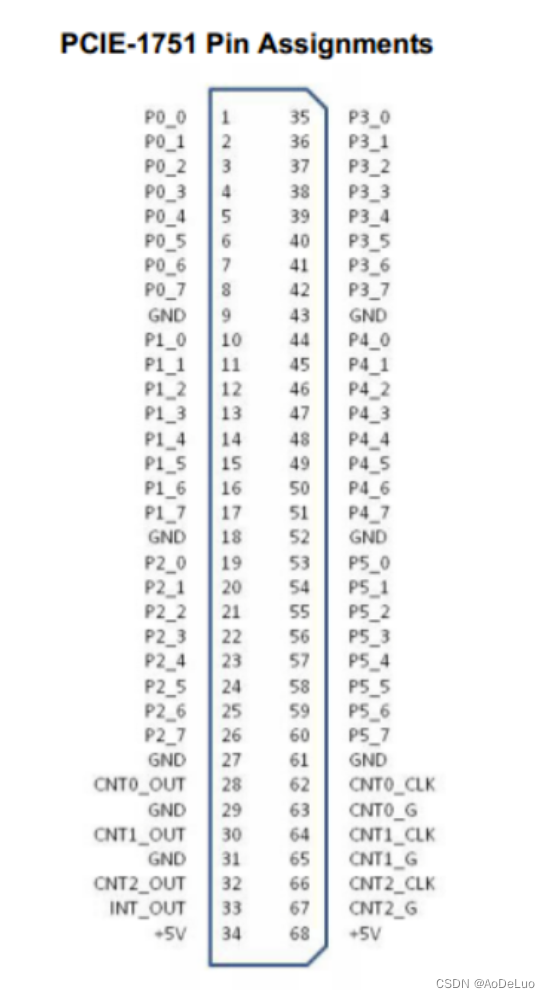

3.引脚定义说明

4.电气特性与连接说明

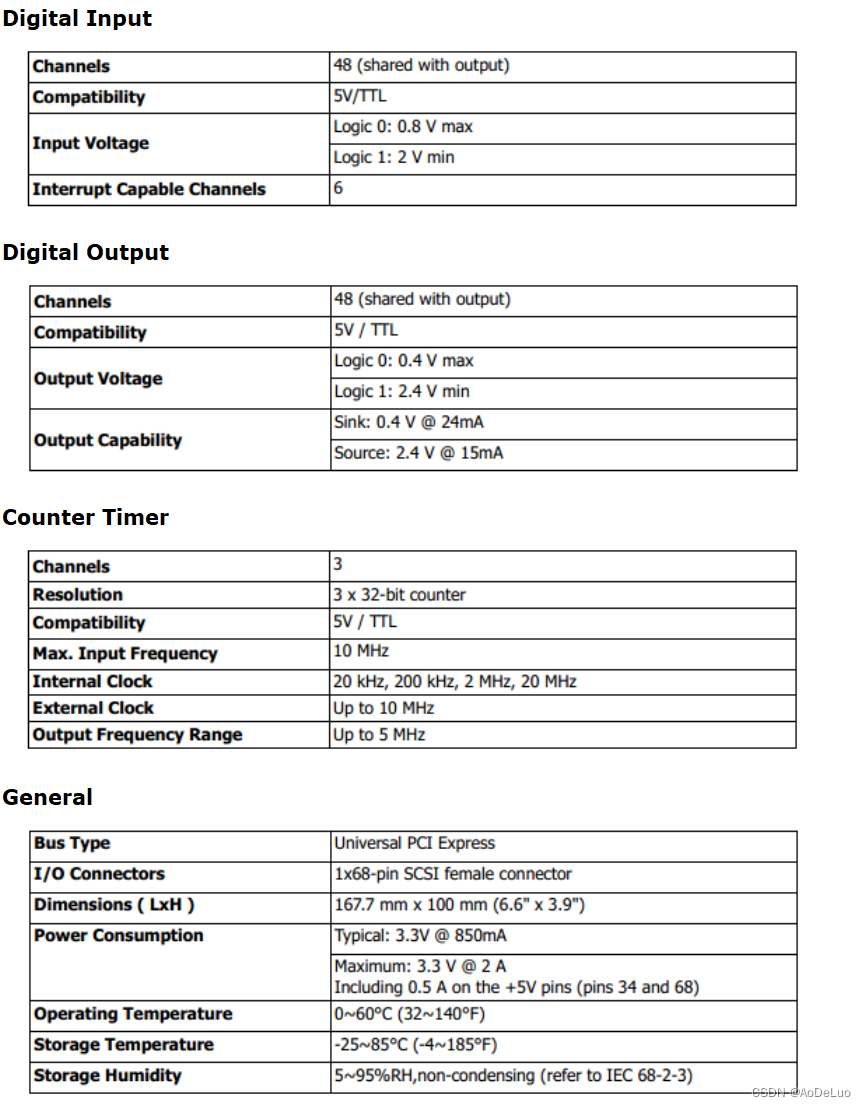

1. 输入输出电压

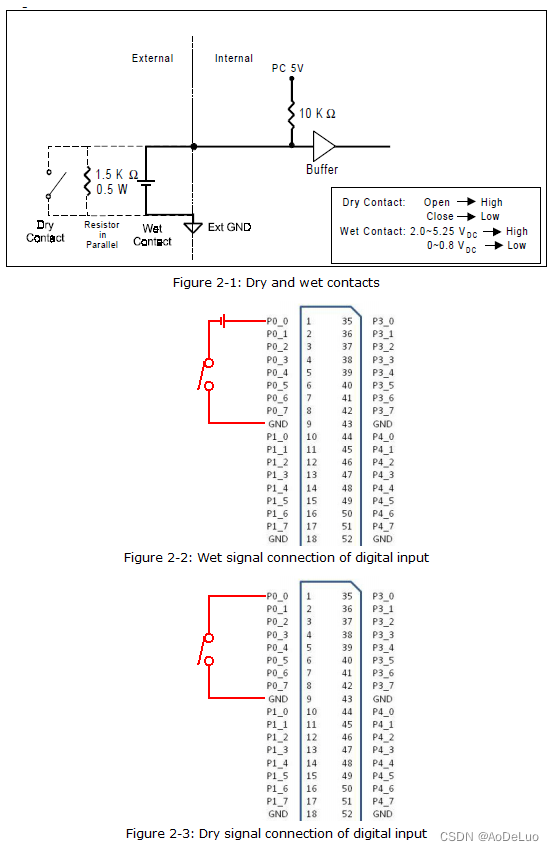

2. 数字输入连接方式

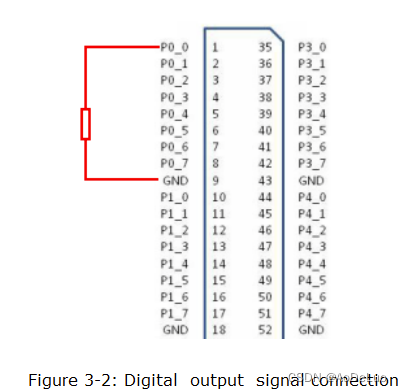

3. 数字输出连接方式

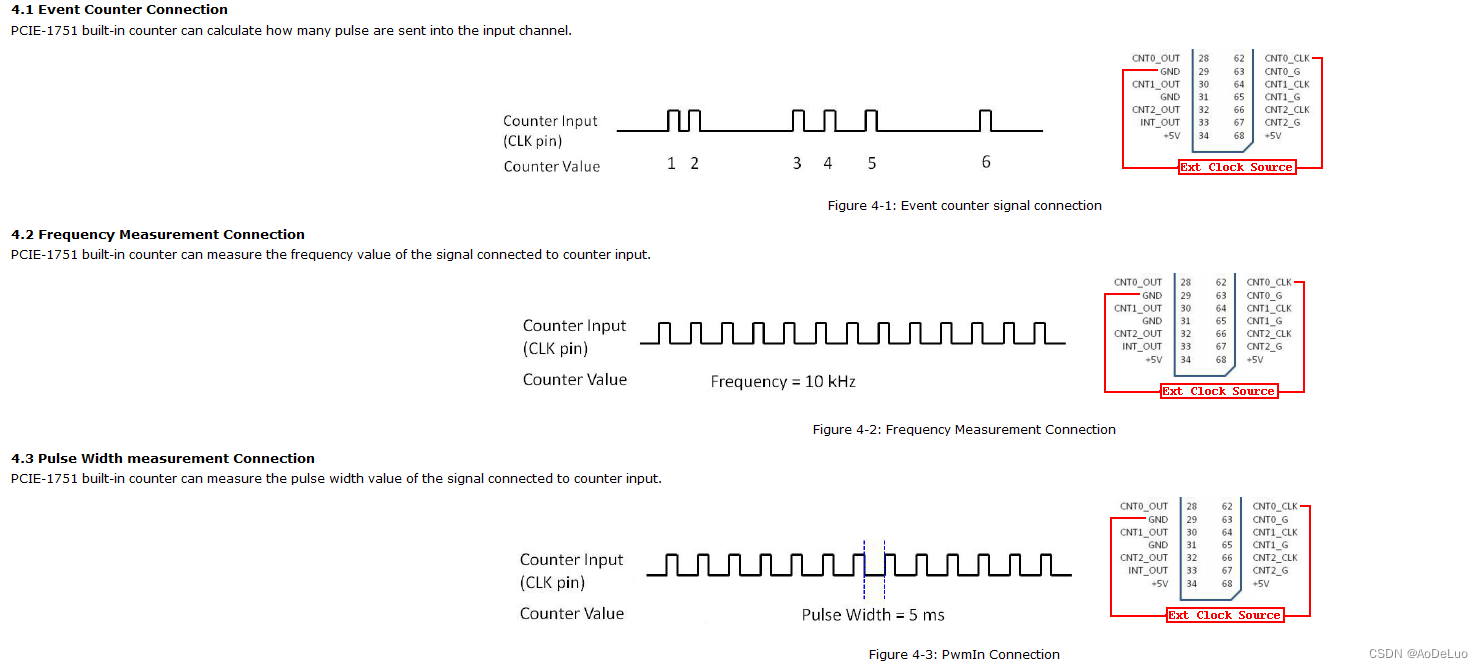

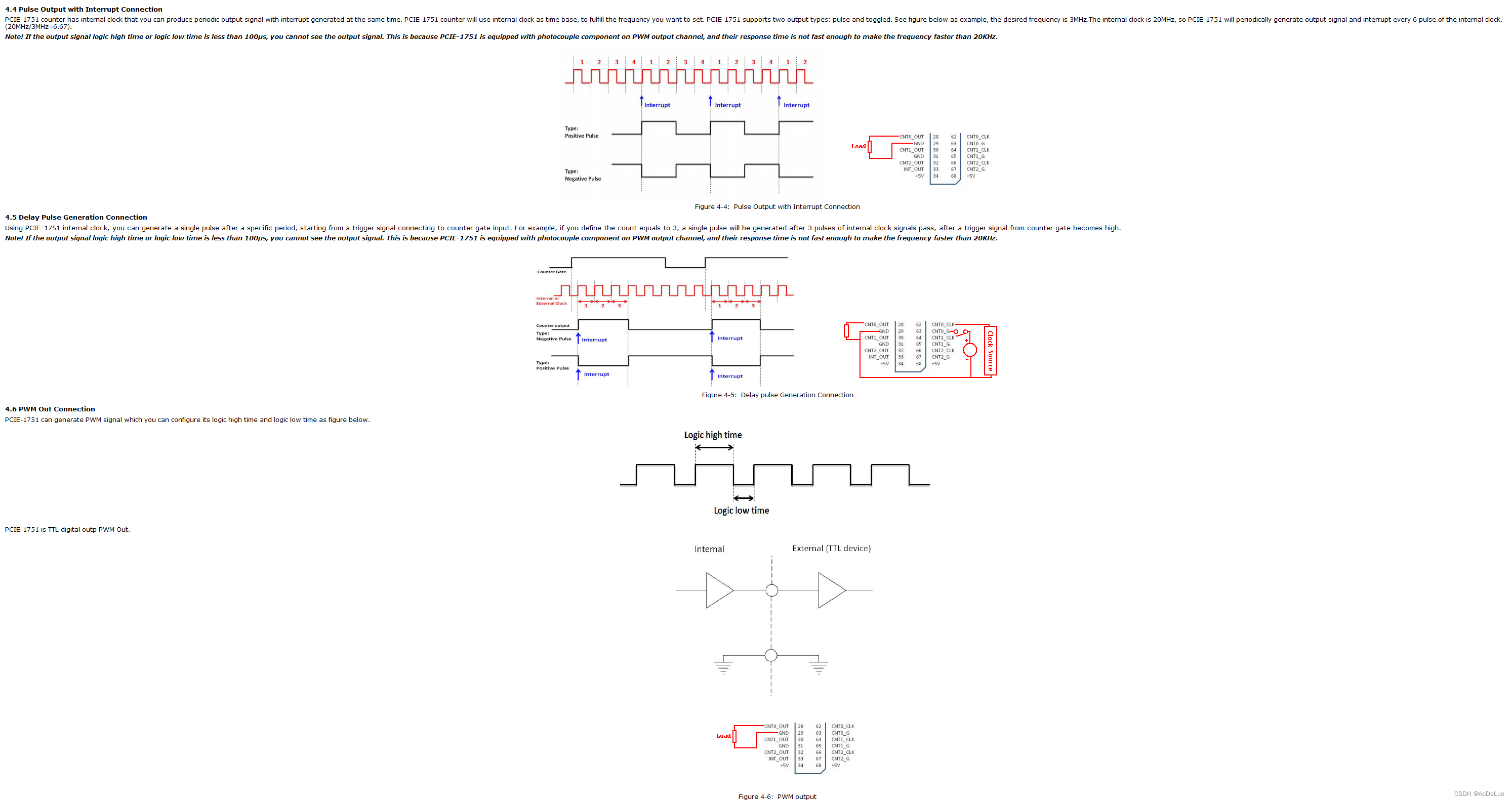

4. 计数器连接方式（输入）

5. 计数器连接方式（输出）


5.板卡上的跳线帽以及波片开关作用说明

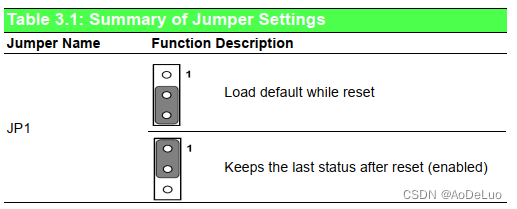

1. Jumper JP1：启用JP1后，PCIE-1751“记忆”所有端口I/O设置和输出值，并且在“热”复位的情况下，复位前端口上的设置和输出数值会在复位后恢复到每个端口。此功能适用于软件设置的两个端口，以及通过跳线配置为输出端口的端口。根据应用程序的不同，此功能可能允许在不需要完全关闭卡控制的进程的情况下重置卡（因为端口值保持不变，并且仅短暂中断）。芯片完全断电将清除芯片内存。因此，即使启用了JP1，如果卡的电源断开，卡的初始通电状态将是默认状态（对于软件设置端口）或低电压输出的输出端口状态（对于跳线设置端口）。当跳线JP1未启用时，断电或复位会导致端口返回其默认状态（对于软件设置端口）或返回输出端口的状态，同时输出电压较低（对于跳线设置端口）。


2. 12个跳线帽引脚用来设定0,1,2,3,4,5通道的高4位与低4位的通道状态（输出通道或者软件可配置的输入输出通道[默认]）

   3.内置DIP开关（SW1）： 使用读取板ID命令（0x0D）获取板ID。PCIE-1751具有内置DIP开关（SW1），用于定义每个卡的板ID。可以在寄存器上确定板ID。当同一机箱上有多个卡时，此板ID设置功能可用于通过板ID识别每张卡的设备编号。工厂将PCIE-1751板ID设置为0。
