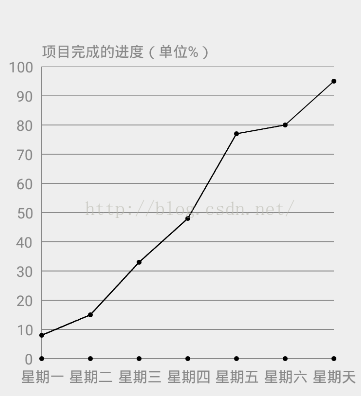

效果展示
实现步骤
1、初始化变量
//-------------View相关-------------
//View自身的宽和高
private int mHeight;
private int mWidth;
//-------------统计图相关-------------
//x轴的条目
private int xNum = 6;
//y轴的条目
private int yNum = 11;
//y轴条目之间的距离
private int ySize = 60;
//x轴条目之间的距离
private int xSize = 100;
//y轴的长度,11个条目只有10段距离
private int yLastSize = (yNum - 1) * ySize;
//-------------必须给的资源相关-------------
private String[] xStr = new String[]{"星期一", "星期二", "星期三", "星期四", "星期五", "星期六", "星期天"};
private String[] yStr = new String[]{"0", "10", "20", "30", "40", "50", "60", "70", "80", "90", "100"};
private String str = "项目完成的进度(单位%)";
//折线表示的最大值,取yStr的最大值
private int yMaxValue = Integer.parseInt(yStr[yStr.length - 1]);
//折线真实值
private int[] yValue = new int[]{8, 15, 33, 48, 77, 80, 95};
//-------------画笔相关-------------
//边框的画笔
private Paint borderPaint;
//文字的画笔
private Paint textPaint;
//折线的画笔
private Paint linePaint;
//黑点的画笔
private Paint pointPaint;
//-------------颜色相关-------------
//边框颜色
private int mColor = 0xFF888888;
//文字颜色
private int textColor = 0xFF888888;
//折线颜色
private int lineColor = 0xFF000000;
//黑点颜色
private int pointColor = 0xFF000000;
2、获取宽和高
public MyStatisticsView(Context context) {
super(context);
}
public MyStatisticsView(Context context, AttributeSet attrs) {
super(context, attrs);
}
public MyStatisticsView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
}
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mWidth = w;
mHeight = h;
}
3、绘制图形
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
//初始化画笔
initPaint();
//画布移到左下角,留出100的空间给予文字填充
canvas.translate(100, mHeight - 100);
//画边框
drawBorder(canvas);
//画黑点
drawPoint(canvas);
//画文字
drawText(canvas);
//画折线
drawLine(canvas);
}
/**
* 初始化画笔
*/
private void initPaint() {
//边框画笔
borderPaint = new Paint();
borderPaint.setAntiAlias(true);
borderPaint.setStyle(Paint.Style.STROKE);
borderPaint.setColor(mColor);
borderPaint.setStrokeWidth(1);
//文字画笔
textPaint = new Paint();
textPaint.setTextSize(30);
textPaint.setColor(textColor);
textPaint.setAntiAlias(true);
//区域画笔
linePaint = new Paint();
linePaint.setColor(lineColor);
linePaint.setAntiAlias(true);
linePaint.setStyle(Paint.Style.STROKE);
linePaint.setStrokeWidth(2);
//黑点画笔
pointPaint = new Paint();
pointPaint.setAntiAlias(true);
pointPaint.setStyle(Paint.Style.FILL);
pointPaint.setColor(pointColor);
}
/**

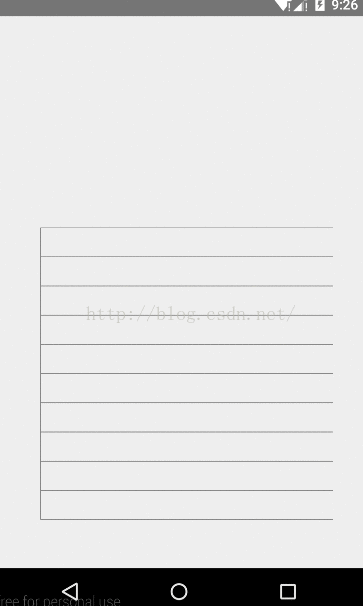

* 画边框
*
* @param canvas
*/
private void drawBorder(Canvas canvas) {
Path path = new Path();
for (int i = 0; i < yNum; i++) {
//一条竖直的线
if (i == 0) {
path.moveTo(0, -i * ySize);
path.lineTo(0, -(yNum - 1) * ySize);
}
//循环水平的线
path.moveTo(0, -i * ySize);
path.lineTo(xNum * xSize, -i * ySize);
canvas.drawPath(path, borderPaint);
}
}
/**
* 画黑点
*
* @param canvas
*/
private void drawPoint(Canvas canvas) {
for (int i = 0; i <= xNum; i++) {
canvas.drawCircle(i * xSize, 0, 5, pointPaint);
}
}
/**
* 画文字
*
* @param canvas
*/
private void drawText(Canvas canvas) {
//事先说明:文字排版为了好看,这里的20,都为20px的边距
//x轴的文字
for (int i = 0; i < xStr.length; i++) {
//测量文字的宽高
Rect rect = new Rect();
textPaint.getTextBounds(xStr[i], 0, xStr[i].length(), rect);
float textWidth = rect.width();
float textHeight = rect.height();
canvas.drawText(xStr[i], i * xSize - textWidth / 2, textHeight + 20, textPaint);
}
//y轴的文字
for (int i = 0; i < yStr.length; i++) {
//测量文字的宽高
Rect rect = new Rect();
textPaint.getTextBounds(yStr[i], 0, yStr[i].length(), rect);
float textWidth = rect.width();
float textHeight = rect.height();
canvas.drawText(yStr[i], -textWidth - 20, i * (-ySize) + (textHeight / 2), textPaint);
}
//顶部文字
canvas.drawText(str, 0, (-ySize) * (yStr.length - 1) - 20, textPaint);
}
/**
* 画折线
*
* @param canvas
*/
private void drawLine(Canvas canvas) {
Path path = new Path();
for (int i = 0; i < yValue.length; i++) {
//计算折线的位置:(当前点的值/最大值)拿到百分比percent
//用百分比percent乘与y轴总长,就获得了折线的位置
//这里拿到的百分比一直为0,所以换一种方法,先乘与总长再除与最大值,而且记得加上负号
float position = -(yValue[i] * yLastSize / yMaxValue);
if (i == 0) {
//第一个点需要移动
path.moveTo(i * xSize, position);
} else {
//其余的点直接画线
path.lineTo(i * xSize, position);
}
canvas.drawPath(path, linePaint);
//画黑点
canvas.drawCircle(i * xSize, position, 5, pointPaint);
}
}
原理分析
源码下载
